Kako odrediti veličinu žice

03-08-2018
Elektrike

Jedan od važnih i glavnih dijelova električnih ožičenja su vodljivi kabeli. Kako bi sve radilo kako treba, bez kratkih spojeva i rastaljenih žica, važno je odabrati ožičenje tako da može podnijeti napon. Provjerite je li žica pouzdana, sigurna i zadovoljava zahtjeve za rad, možete izračunati poprečni presjek žice. Ako je žica nedovoljna u poprečnom presjeku, može uzrokovati kratki spoj i požar u kući. Let's shvatiti kako odrediti presjek žice kako bi se izbjegle takve posljedice.

Ozbiljno pitanje

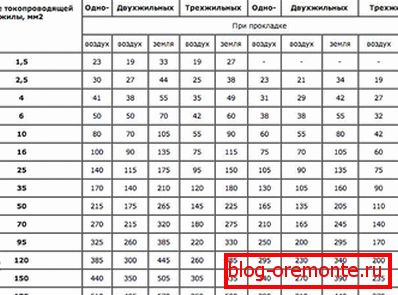

Ako imate plan za zamjenu električnih ožičenja, najprije morate odlučiti o veličini žice. Kada proračunate planirano opterećenje na žici strujom, odmah će biti jasno koji je odjeljak potreban za normalan rad. U tu svrhu upotrijebite donju tablicu.

Pretpostavimo da ste, računajući sve, odredili trenutačnu čvrstoću od 27 A. Ispada da trebate dvosmjernu žicu s presjekom od 2,5 mm2, Otišli ste u trgovinu, kupili dobru žicu, s prozorčićem od 2,5 mm koji je proglasio proizvođač2 i napravio instalaciju električnih žica. Nakon vremena kad je sustav gore i trčanje, stroj na upravljačkoj ploči je isključen. To može ukazivati ​​na oštećenu liniju.

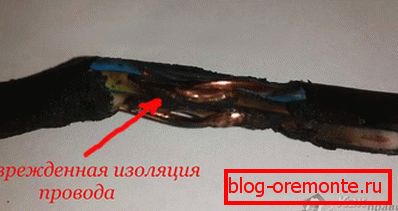

Nakon što pregledate ožičenje, može postati jasno da je došlo do kratkog spoja. Razlog je jednostavan - izolacija na žici rastopljena zbog jakog vrućine. Ali kako to? Učinio si sve što je u redu, izračunao, kupio potrebnu žicu. I cijela stvar nije u izračunima i vašoj pogrešci veze. Cijeli razlog leži u prijevari. Da, to je u obmanama, jer vrlo često proizvođači koji proizvode žice isporučuju robu koja ne odgovara deklariranom odjeljku. Na primjer, kupili ste kabel s žičanom površinom od 2,5 mm2, ali kada ste sami provjerili, pokazalo se da je dio kabela samo 2,1 mm2To je manje nego što trebate na vlasti. Tako se ispostavlja da se žica grije i povećava rizik od kruga.

Ali zašto bi kabelske tvrtke trebale to učiniti? To je sve zbog pohlepe, jer spuštanjem presjeka žice, proizvodna tvrtka štedi prilično značajnu količinu novca. Suditi za sebe: napraviti 1000 m žica s poprečnim presjekom od 2,5 mm2Potrebno je oko 22,3 kg bakra. Ali ako ih napravite s manjim dijelom, 2,1 mm2, tada će njihova proizvodnja zahtijevati 18,8 kg. Ispada da je ušteda u korist proizvođača 3,5 kg bakra. A kad se proizvode velike količine proizvoda, ta se brojka značajno povećava.

Tako se ispostavlja da je definicija presjeka žice važan i ozbiljan korak koji treba učiniti prilikom instaliranja ožičenja. Na taj način možete izbjeći topljenje izolacije, kruga i kao rezultat požara.

Kako mogu odrediti presjek kabela

Dakle, kupili ste žicu, saznajmo kako možete izmjeriti njegov presjek. U tu svrhu trebat će vam:

  • vernier caliper;
  • kalkulator;
  • sam kabel;
  • uredski nož ili stripper za stripping.

Određeno promjerom žice. Pogledajmo kako to učiniti u fazama.

  1. Izvadite žicu i skinite izolaciju s striptizem ili klerikalnim nožem.
  2. Koristeći čeljust, izmjerite promjer žice.
  3. Sada, morate se sjetiti lekcija geometrije u školi. Da bi se odredio područje kruga, postoji određena formula:

Scr=? r2,

gdje je broj = 3.14, a r je polumjer žice.

Ali ovdje imamo problem: pomoću čeljusti za mjerenje radijusa je nemoguće - samo promjer. Stoga se formula mora malo promjeniti na promjer. Kao što znamo, polumjer je pola promjera. Kako bismo našim podacima odgovarali, formula treba biti obnovljena na sljedeći način:

Scr= (? d2)/4,

gdje je d promjer jezgre.

В таком случае формулу можно соcrатить, разделив число ? на четыре. В итоге выходим на стандартную формулу для вычисления сечения жилы по диаметру:

Scr=0,785d2

Осталось только подставить числа к формуле и получить площадь crуга, которая и будет его сечением. К примеру, диаметр вашего медного провода составляет 1,68 мм. Это число в квадрате составляет 2,8224. Умножаем 2,8224 на 0,785. Если оcrуглить, то в итоге искомое сечение получилось 2,2 мм2.

To je sve, kao što vidite, ovaj postupak ne zahtjeva puno vremena i truda, ali je vrlo važan dio instalacije električne energije. Uostalom, čak i odstupanje od nekoliko desetina milimetra može igrati okrutnu šalu. Ali što ako niste električar i nemate čeljusti pri ruci? Nemojte žuriti u vožnji u trgovini, postoji jednostavna metoda za izračun promjera uz pomoć dostupnih alata.

Jednostavan način za određivanje promjera

Sve što trebate je pri ruci. Ova metoda zahtijevat će samo olovku ili olovku i vladara.

  1. Prije svega, uzmite žicu, čiji presjek želite saznati i uzduž toga uklonite 300-400 mm izolacije.

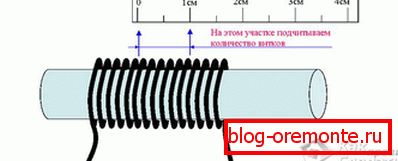

  2. Uzmite olovku, olovku, pismo osjetljive vrpce, ili što god vam je pri ruci, i izvucite žicu na njemu. Kako bi se postigao najtočniji rezultat, zavojnice moraju biti postavljene jedna uz drugu.
    Što više okreta napravite, točnije rezultat će biti. Preporučeni broj je 10 ili više zavoja.
  3. Zatim brojite broj zavoja koje ste navukli na olovku i zapišite taj broj ili zapamtite.
  4. Upotrijebite ravnalo za mjerenje ukupne duljine prebrojavanja. Na primjer, imate 19 zavoja, dugačak 32 mm.
  5. Da bi se odredio promjer žice, ostaje samo podijeliti duljinu brojem zavoja. Izgleda ovako: 32/19 = 1,68 mm.

To je sve, sada ostaje samo zamijeniti promjer žice u formuli i dobit ćete presjek od 2,2 mm žice2, Ovaj rezultat može se smatrati točnim pod dva uvjeta: zavojnice su bile usko povezane, a njihov broj prelazi 10 komada - što je više, to bolje. Kao rezultat toga, ne morate trošiti dodatni novac.

Jedini nedostatak ove metode: ako ste živjeli s velikim poprečnim presjekom, ne možete ga pržiti na olovku.

Kako izmjeriti poprečni presjek ako je žica nanesena

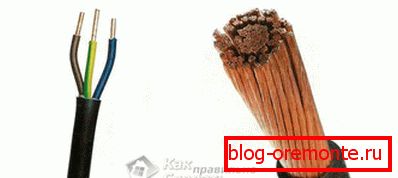

Pa, kažete, ako je žica jedna, lako je izračunati poprečni presjek. A što ako je nasukan? Postoji mnogo takvih žica, kako je prepoznati u takvom slučaju? Određivanje poprečnog presjeka žice nije tako teško kao što se čini. Sve što trebate utvrditi poprečni presjek jedne od vene.

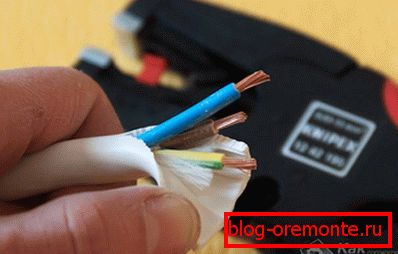

  1. Prvo, uzmite žicu i uklonite izolaciju od nje.
  2. Sada se svi unosi moraju odvojiti jedan od drugoga i brojati ih.
  3. Uzmite jednu od žica i izmjerite njegov promjer.
  4. Primjenom gornje formule, odredite područje jedne jezgre.
  5. Ako imate poprečni presjek jedne jezgre, možete saznati ukupni presjek. Da biste to učinili, područje jedne žice pomnoženo s njihovim ukupnim brojem. Na primjer, imate žicu koja se sastoji od 15 žica. Saznali ste da je poprečni presjek jedne žice 0,2 mm2, Kako bi se utvrdio njihov ukupni poprečni presjek, 0,2 se mora pomnožiti s 15. Dobiti: 0.2? 15 = 3 mm2.

Но следует учесть, что все жилы в проводе не могут быть соединены вплотную. Из-за того, что они crуглые, между ними образуется воздушный зазор. Его нужно учитывать. Для этого получившийся результат умножьте на 0,91. Допустим, если сечение провода составило 3 мм2, a zatim ga množen faktorom od 0,91 dobivamo poprečni presjek od 2,7 mm2, To je sve. Ne postoji ništa teško, samo trebate slijediti upute.

Kao što možete vidjeti, odredite presjek žice pod snagom svih koji znaju koristiti formule. Ali, unatoč jednostavnosti takvog rada, to je jedan od najvažnijih koraka koje je potrebno izvršiti prije povezivanja u cijeloj kući.

Vidi također:

Kako zamijeniti ožičenje vlastitim rukama

Kako položiti ožičenje u garaži

Povezivanje žice u razvodnoj kutiji

Sakrij žice u stanu

video

Saznajte više o praktičnom značenju žice odjeljka u videozapisu:
