Dijagram priključivanja podvodne crpke

Svaki vlasnik prigradskog stanovanja zna da je pumpna oprema podvodna tipa univerzalno korištena u dobro vodoopskrbnim sustavima. Osim toga, ova oprema može raditi u toplinskim mrežama privatnih kućanstava.

Tzv. Izravna shema priključne crpke na električnu mrežu (bez uključivanja pomoćne opreme) vrlo je jednostavna i uključuje izravnu vezu s kontaktnom skupinom dovodnih vodiča, nazvanih "faza", "nula" i "uzemljenje".

Imajte na umu da se ova metoda spajanja ne može koristiti u svim slučajevima rasporeda sustava za unos vode. Naprotiv, najčešće se oprema za crpljenje upotrebljava u kombinaciji s automatizacijom jednog ili drugog tipa, što značajno poboljšava radne karakteristike sustava, kao i poboljšava njegovu uporabu. U pravilu, takve proširene sheme uključuju sljedeće komponente:

  • električni kontaktori (starteri);
  • sklopke (srednji relej);
  • senzora razine i tlaka;
  • akumulator.

Svrha automatizacije

Korištenje elemenata automatizacije ugrađenih u strujne krugove napajanja omogućit će vam priključivanje podvodne pumpe na takav način da sustav radi u automatskom načinu rada.

Temelj ove sheme je kontaktor s normalno otvorenom skupinom kontakata, čiji ulaz dovodi vodiče za napajanje (fazu, nulu i tlo). Pa, sama pumpa je povezana s izlazom kontaktora, koji kroz njega preuzima napajanje iz napajanja.

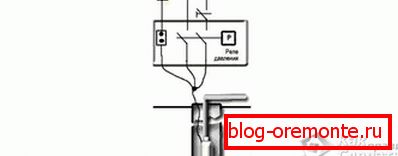

Korištenje takvog sustava spajanja crpke pretpostavlja postojanje posebnog akumulatora koji uključuje kontrolni ventil. U njoj je ugrađen tlačni prekidač, koji upravlja radom skupine kontaktora, koja opskrbljuje i uklanja napon iz crpke.

Funkcija cijelog sustava u automatskom načinu rada je kako slijedi.

  1. Kada tlak u sustavu padne na minimalnu razinu, senzor releja daje signal za uključivanje; istovremeno, radna skupina kontakti zatvaraju krug napajanja crpke.
  2. Kako voda ulazi u sustav, tlak u akumulatoru se postepeno povećava.
  3. Kada tlak dosegne gornji prag (graničnu vrijednost) signalom osjetnika tlaka, kontaktor radi da se isključi. Njeni kontakti otvaraju i oprema se automatski odspoji od napajanja.

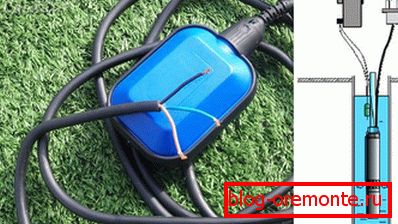

Za domaće vodoopskrbne sustave namijenjene značajnim količinama tekućine, električni je krug na plovnim senzorima prikladniji, osiguravajući automatsku kontrolu razine tekućine u spremniku za prikupljanje (hidroakumulator). Shematski dijagram priključka crpne opreme u ovom slučaju se ne razlikuje značajno od prethodnog, osim činjenice da je umjesto tlačnog releja ugrađen u osjetnik razine tekućine.

Važno je napomenuti da za priključivanje napajanja na pumpu za podmazivanje (bušotina) trebat će vam kabeli od posebnog stanja. Vodonepropusna žica pod oznakom pista ili KVV najprikladnija je za tu svrhu. Dobra izvedba za hidroizolaciju također je uvezena kabelska marka AQUA RN8.

Montaža zgrada s elementima automatizacije

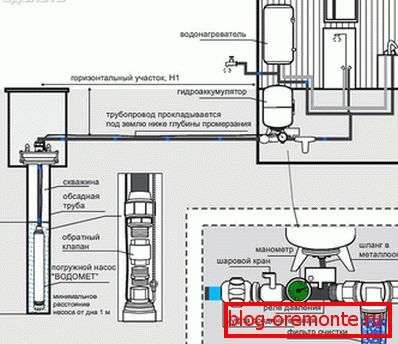

U slučaju da se planira sastaviti sustav vodoopskrbe, čije se pokretanje i zaustavljanje provodi iz ventila za vodu, morat ćete kupiti poseban hidraulični akumulator koji se koristi zajedno s tlačnim relejem.

Istodobno, veza automatizacije s pumpom može se organizirati iz betonske bušotine koja se nalazi u neposrednoj blizini same bušotine s pumpom.

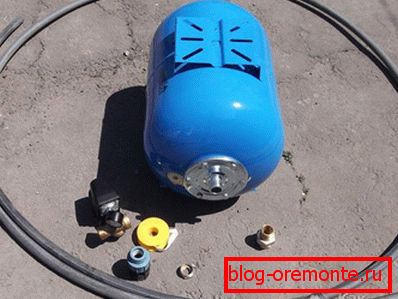

Za montažu vodoopskrbnog sustava na temelju potopne crpke trebat će vam sljedeći uređaji i komponente:

  • tipična hidroakumulator odgovarajućeg kapaciteta;
  • tlačni prekidač, dizajniran za rad s tipom hidrauličkog akumulatora kojeg ste odabrali;
  • posebna prijelazna spojka (takozvani "američki") s veličinom instalacije od 1 ";
  • još jedno spajanje opremljeno sa zupčanikom;
  • specijalni adapter mjedi;
  • plastične cijevi, spojnice, trake FUM.

Glavni montažni radovi na montaži upravljačkog kruga crpke obično se ne provode u dobro pripremljenom unaprijed, već na vrhu, na otvorenom prostoru. Po dovršetku montaže ovog dijela strukture, moći ćete ga spustiti na dno bušotine, gdje ćete u strmim uvjetima morati spojiti samo na crpku.

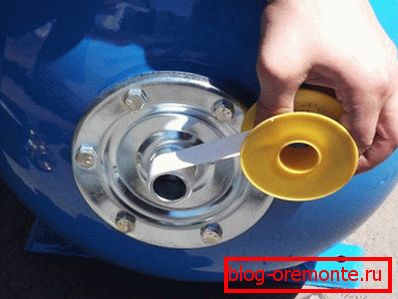

Rad na sastavljanju upravljačkih krugova i kontrole, obično se započinje pričvršćivanjem akumulatora; istovremeno, kako bi se pouzdano zabrtvile veze i olakšalo naknadno održavanje sustava, sve navojne spojeve zapečaćene su posebnom trakom FUM.

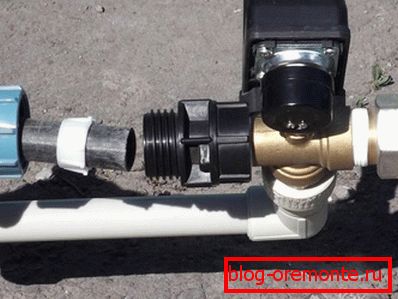

Imajte na umu da je tlačna sklopka povezana s akumulatorom tlaka ne izravno, već preko posebnog adaptera nazvanog "američki". Korištenje prijelaznog elementa olakšava rastavljanje veze ako je potrebno, a također uvelike olakšava sve operacije za povezivanje i postavljanje automatizacije.

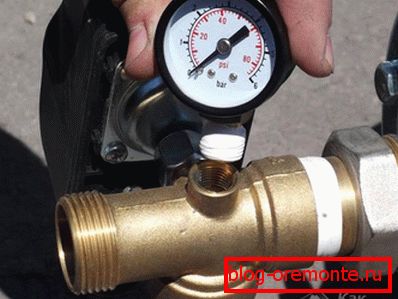

Prilikom ugradnje tlačnog prekidača pokušajte ga postaviti na takav način da, ako je potrebno, možete "preuzeti" mjerač tlaka u bilo kojem trenutku (bez spuštanja na dno bušotine). Obratite pažnju i na činjenicu da pouzdanost i nepropusnost veze releja s remenjem trebaju biti opremljeni posebnom brtvom.

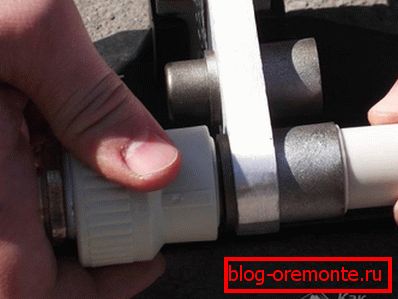

U budućnosti, da biste stvorili vodu za vodu potrošača (spojeni na utičnicu iz tlačne sklopke), morat ćete napraviti poseban kompozitni zavoj koji je napunjen s priključka i komadom plastične cijevi. Na kraju plastične cijevi, lemljenje s vanjskim navojem (tip MPH), koji je hermetički pričvršćen na izlaz iz pritisne sklopke (vidi sliku na lijevoj strani).

U ovom dijelu rada koji se treba izvoditi izvan bušotine, može se smatrati dovršenim.

Foto struktura

Povezivanje konstrukcije s pumpom

Sve nadolazeće operacije za spajanje sastavljene konstrukcije na pumpu morat će se izvršiti izravno u bušotini. Ako je potrebno, možete prekinuti postojeće ožičenje u dvije odvojene linije, od kojih će jedna ići ravno u kuću, a druga se može koristiti za navodnjavanje vrtne plohe. Da biste onemogućili ovu granu za zimsko razdoblje, potrebno je osigurati odvojeni ventil za zatvaranje.

U završnoj fazi montaže potrebno je spojiti električni dio sklopa na tlačnu sklopku. Da biste to učinili, najprije uklonite poklopac regulatora, osiguravajući stoga slobodan pristup priključnim stezaljkama uređaja.

U donjem dijelu kućišta nalaze se otvori za unos žica za napajanje i signalni kabel iz pumpe. Pažljivo napunite sve žice u ove otvore i spojite njihove krajeve na odgovarajuće stezaljke. Najčešće se terminali za povezivanje žice signala s pumpe označavaju kao "MOTOR", a terminali za spajanje mrežnog kabela - kao "LINE".

Po završetku tih radova, samo ćete morati zamijeniti poklopac relejnog regulatora.

video

Ovdje je prikazana montaža skupine crpki za spajanje potopne crpke:

Nastavak videozapisa:
