Kotao za kupanje s vlastitim rukama

Jedan od važnih atributa kupelji je kotlovnica. Suvremeni kotlovi rade na različitim izvorima goriva, koji određuju ne samo kvalitetu rada, već i troškove samog aparata i njegovog održavanja. Možete izraditi takav uređaj ili, barem, možete sami instalirati, čime ćete uštedjeti mnogo. U ovom ćemo članku govoriti o tome kako to učiniti s cijevi (metala), razmotriti mogućnosti instalacije, kao i dati dijagrami, crteže, fotografije i video upute.

Vrste kotlova

Ovisno o vrsti goriva, sve poznate izvedbe kotlova (metalnih peći) za kupke trenutno su podijeljene u sljedeće klase:

  • plinske jedinice;
  • električni;
  • rad na čvrstim gorivima;
  • piroliznыe;
  • radeći na tekućem (dizel) gorivu.

Proizvodnja plinskog kotla, koja je najisplativiji izbor svih navedenih, moguće je samo ako je plin već isporučen na Vašu stranicu.

Značajka takvih uređaja je da tijekom rada gotovo da ne emitiraju nikakav miris ili gorenje i ne zahtijevaju pripremu zaliha goriva tijekom cijele godine.

Neosporna prednost električnih uređaja jest odsutnost bilo kakvog opasnog otpada i sposobnost odstranjivanja ventilacijskih sustava. Ovi kotlovi također vode računa o dostupnosti dugoročnih zaliha goriva; ali s ovim izborom ne bismo trebali zaboraviti na stalno povećanje troškova električne energije koju su potrošili.

Kotači s krutim gorivom sposobni su održavati sam proces izgaranja i potrebnu temperaturu grijanja dulje vrijeme. Ali, za razliku od njihovih plinskih i električnih pomaže, ne mogu raditi kontinuirano i redovito se moraju puniti nove šarže goriva.

Piroliza i kotlovi s tekućim gorivima izvode se u pravilu prema složenim tehnološkim shemama i malo je vjerojatno da će se provoditi u normalnim životnim uvjetima. Samo prva tri tipa toplinskih konstrukcija koje smo razmotrili su prikladni za samostalnu proizvodnju. Nudimo vam razmatranje najčešći oblik uređaja za kruto gorivo koji se danas izvodi na konvencionalnom drvu.

dizajn

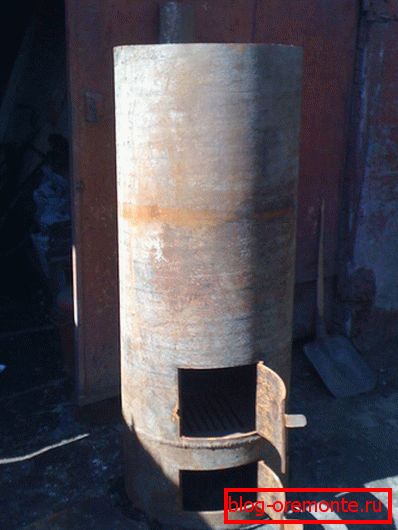

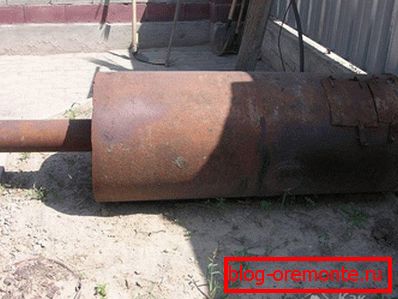

Za početak, trebali biste zalijepiti sve što je potrebno za montažu takvog kotla s opremom i alatima. Trebat će vam aparat za zavarivanje i "brusilicu" iz alata, a možete koristiti 200 litarsku metalnu bačvu (vodoravnu verziju) kao početnu prazninu. Da biste opremili bojler vertikalnog tipa, morat ćete podići segment cijevi od debele cijevi promjera oko 50 cm i duljine oko jednog i pol metra. Uređaj od takvog materijala može zagrijati sobu s površinom od najviše 10 četvornih metara.

Razmotrite ovu opciju detaljnije.

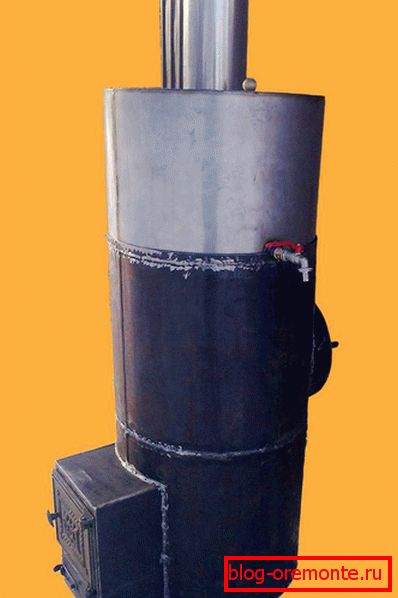

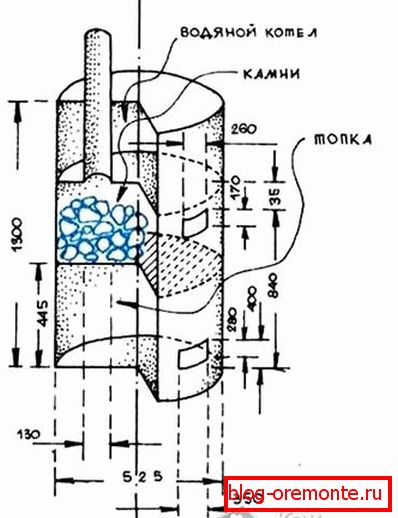

Cijela cijev je podijeljena u tri dijela, od kojih svaka predstavlja određenu funkcionalnu jedinicu peći, koja se koristi prema svojoj svrsi. Najniži i iznad njega nalazi se dio prostora cijevi koji se koristi ispod pokućstva i kamena. Oni pružaju potrebni način rada kotla i stvaraju uvjete za svoje normalno funkcioniranje. Kao dio grijane sabirke s vodom (spremnik) koristi se dio cijevi, koji se nalazi na samom vrhu (iznad peći i stoker).

Najniži dijelovi cijevi (puhanje, peći i grijač) opremljeni su pregrađivanjem na kojima su namijenjeni posebni rešetke - rešetkasti rešetki, koji se slobodno prodaju u specijaliziranim trgovinama za lijevanje peći. Dio grijača ispunjen je malim ovalnim kamenjem, čija struktura omogućuje dugotrajno "zagrijavanje".

U okomitoj peći, pretinac koji služi kao spremnik tople vode nalazi se izravno iznad grijalice. U tu svrhu, jedna je druga pregrada postavljena neposredno iznad njega, što je dno ovog odjeljka.

U ovoj pregradnoj zgradi trebalo bi biti predviđeno posebno otvaranje dimne cijevi, pomaknuto bliže stražnjoj stijenci kotla. Odozgo, ovaj odjeljak ima pregradu s otvorom za dimnjak koji pokriva samo dio spremnika. Preostali neobrađeni dio pregrade služi kao rupa za izlijevanje vode i isporučuje se s posebnim poklopcem.

instalacija

Montaža kotla treba započeti pripremom temelja; moć potonjeg ovisit će o tome želite li ga cigle ili ne. Trebat će vam ovo podstava samo ako ste navikli parirati u nekoliko "posjeta" i želite da topline ostane u parnoj sobi što je dulje moguće.

Temelj za kotlove izrađen je od vatrostalnih opeka, koji se stavlja na prethodno pripremljenu stranicu u dva reda, a zatim ulijeva u gotovu betonsku mješavinu. Dimenzije mjesta za temelj i njegovo uklanjanje sa zidova parna soba također ovise o tome hoćete li napraviti opeku od opeke.

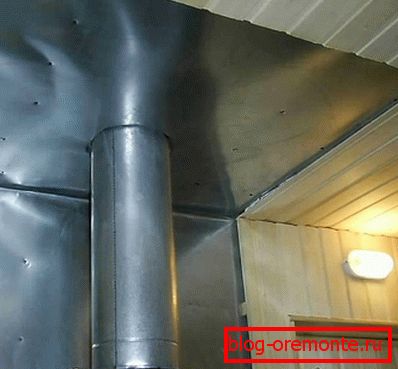

Za sigurno korištenje metalnog kotao instaliranog u parnoj sobi, zidovi na području svog položaja trebaju biti prekriveni slojem vatrostalnog materijala (npr. Isover). Mjesta postavljanja dimne cijevi kroz drvene elemente konstrukcije kupke trebaju biti zaštićena posebnim vatrostalnim materijalom (azbestom).

video

U sljedećem videozapisu vidjet ćete primjer štednjaka za kadu s bojlerom za grijanje vode:

foto
