Broken krovni sustav - uređaj i proračun

Nagnut krov s kosim padinama, kut nagiba koji varira u gornjim i donjim dijelovima, smatra se jednim od najpopularnijih vrsta krovišta u privatnoj konstrukciji. Unatoč tehničkoj složenosti izgradnje ove vrste, koristi se u izgradnji ne samo modernih vikendica nego i običnih kuća. U ovom ćete članku naučiti što je krovni sustav krova, kako se izračun obavlja, koje su prednosti i značajke instalacije.

U klasičnom smislu slomljena krov je dvoslojni pentagonski krov, čija je geometrijska nagib promijenjena tako da gornji dio ima kut od 20-30 stupnjeva, a donji dio je 50-60 stupnjeva. Njegova pretka postala je tradicionalni trokutasti krov, koji je modificiran kako bi se učinkovitije koristilo krovnim prostorom, opremom stambenih prostora ili mjesta za spremanje stvari, zaliha. U početku, graditelji su djelovali prilično ukusno, a arhitekti, koji su primijetili učinkovitost aplikacije, počeli su stvarati sve više i više projekata s takvim krovom.

Kuća projekt s kosim krovom

Prednosti i značajke dizajna

Postoji niz razloga zašto je pokvareni krov uključen u projekt kuće, najčešće proizlaze iz zasluga:

  • To vam omogućuje da učinkovito uništite prostor koji se nalazi ispod krova. Može se opremiti punim dnevnim boravkom s prilično visokim stropom, s prirodnim svjetlom, koji se može koristiti kao ured, spavaća soba, vrtić.
  • Poboljšava izgled strukture što ga čini spektakularnijim. Kada koristite moderne krovne materijale, čak i najjednostavniji slomljeni krov doprinosi izgledu strukture, čineći dizajn ekskluzivnim i skupim.
  • Prostrani balkon organski se uklapa u kuću s takvim krovom, zahvaljujući kojoj su takvi projekti posebno popularni među kupcima.
  • Savršeno se nosi sa zaštitom od vjetra i atmosferskog taloženja. Padine su projektirane na takav način da se snijeg ne zadržava na njima, ali slobodno klizi.

Razbijen krovni traktorski sustav

Razlika između trokutastog dua i kosog krova

Izolacija slomljenog krova

Najčešće, programeri se pribjegavaju izgradnji krova s ​​prekinutim padinama u situacijama gdje će potkrovlje kuće biti korišteno za stanovanje. Ovo je zapravo vremenski testirana, najoptimalnija opcija, a ne bez vlastitih karakteristika:

  • Visoke cijene Za izgradnju ovog dizajna potrebna je velika količina kvalitetnog materijala, tako da će koštati mnogo više od jednostavnog dvostrukog niza.
  • Tehnička složenost, što znači da se stručnjaci s visokom razinom stolarskih sposobnosti mogu okupiti. Za početak gradnje potrebno je komplicirano izračunavanje i kompetentni crtež. Osim toga, minimalni broj zaposlenika - tri osobe, brigada manjeg sastava nije na snazi.
  • Mogući gubitak topline tijekom sezone grijanja, što dovodi do veće potrošnje drveta, plina ili struje.
  • Visoka cijena instalacije posebnih prozora potkrovlja.

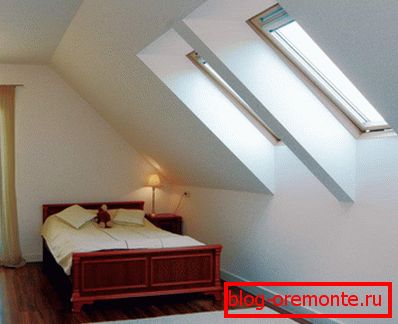

Razbijen krov s krovnim prozorima

Sling sustav

Sustav raftera pokvarenog krova je ukupnost svih potpornih elemenata okvira, čiji broj i dio određuju izračun. Budući da takav krov ima složenu geometriju, sastoji se od mnogo dijelova, to je masivniji, teži, više elemenata, pa moraju biti jači.

Vizualno, sustav podupirača može se podijeliti na dva dijela: gornji, u obliku jednodijelnog trokuta, a donji - trapeziju s većom stranom na dnu. Profesionalci se preporučuju da u kombinaciji koriste vješanje i ramenu, kako bi dizajni bili pouzdani.

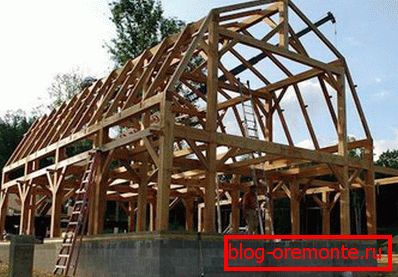

Građevinski rešetkasti sustav

Evo kako izgleda:

  1. Gornji remenovi. Izrađene su od izdržljive, pouzdane, ravne ploče koje nemaju čvorove veličine 50x150 mm ili 100x150 mm. Montiraju se pod kutom, koji određuje izračun, s jednim krajem koji leži na hrbatu, a drugi na nosivoj konstrukciji. Rafteri imaju opterećenje na savijanju, na pucanje, koji će odrediti izračun djelujućih sila. Korak instalacije varira od 60 do 120 cm. Pričvršćivanje se izvodi krutog tipa.

    Rafters

  2. Zatezanje. Vodoravna zatezna zraka izrađena od šipke pravokutnog presjeka. Služi za ublažavanje opterećenja na rafteru, vezanje između klastera. Što je pušenje više, to bi trebalo biti deblji. I služi kao okvir za tavanski strop.

    Sustav srebrne trave

  3. Baka. Vertikalna suspenzija koja povezuje greben i puf, prebacujući težinu na nju, minimizirajući savijanje. Da bi baka bila potrebna šipka i posebna učvršćenja.
  4. Morski konjic. Sastajalište dvaju rogova, koje se može pojačati s hrpom grede, koji se također koristi kao drvo.
  5. Stalci. Okomite podloge, koje podupiru gornji kraj rogova, a niže se podupiru u podne grede. Većina stalaka su izrađena od pravokutnog drveta, duljina ovog elementa treba biti procijenjena visina stropa plus 20-30 cm. Strop od 2-2,5 m smatra se udobnim. Stalci će igrati ulogu okvira za stvaranje mansarda zidova.

    Ugradnja stalka

  6. Viseći rogovi. Oni se spuštaju prema principu ovna koji se pričvrsti na grede preklapanja, a gornji dio na udisanje. Rafter noge također su izrađene od dasaka, izloženih savijanju, ali ne savijanja. Dužina rogova bi trebala biti dovoljna da bi stvorila udoban prednji dio, povlačeći se od zida ne manje od 40-50 cm. Ako noge nisu dovoljno dugo, izbočinu nadoknađuje grančica.

    Instaliranje vješalica

  7. Podrhtavanje. Potporni elementi, koji su smješteni pod kutom na viseće grede, zadatak nosača da ugasi otklon nogavica, prenoseći dio težine podne snage.
  8. Preklopna zraka. Temelj budućeg spolnog preklapanja potkrovlja, izrađen od drva.
  9. Mauerlat. Trajna kvadratna šipka od 100x100 mm ili 150x150 mm, koja je postavljena na podnožju krova kako bi ravnomjerno rasporedila težinu duž nosivih zidova, kako bi spriječila naginjanje rogova tijekom vjetra.

Izbor i priprema materijala

Kao što ste shvatili, glavni materijal za donji rešetkasti krov je drvo. I to, nažalost, goriv, ​​a ne otporan na vlažnost, truli materijal. Te osobine, naravno, su nedostaci koji se lako uklanjaju, nakon obrade vatrootporne, antiseptike, vlage nepotrebne impregnacije. Obrada drva za učinkovito zaštititi ove spojeve potrebna je u nekoliko slojeva. Izračunavanje potrebnog volumena antiseptičke tvari proizvedene prema preporukama proizvođača.

Potrebni materijali

Koristite kvalitetan materijal od četinjača, bez čvorova. Ako su još uvijek tu, čistite, postupajte s posebnim alatom. Neobrađeno drvo bi trebalo biti pre-obojeno, kora mora biti uklonjena.

Metalni krovovi, valoviti ploče, škriljevac, ondulin, shinglas koriste se kao krovni materijali. Budući da je sama građevina masivna, stručnjaci savjetuju da preferiraju lakši materijal kako ne bi previše preopteretili krovni sustav. Težina u ovom slučaju će biti odlučujući čimbenik prilikom odabira. Sanduk je izrađen od krutog ili rešetkastog tipa, od neogranjenih ploča ili od šperploče otporne na vlagu. Kao izolacija koristi se mineralna vuna na osnovi bazalta ili pjena. Dekorativni pokrov može se izvesti iz sporednog kolosijeka, blok kuće ili obloge.

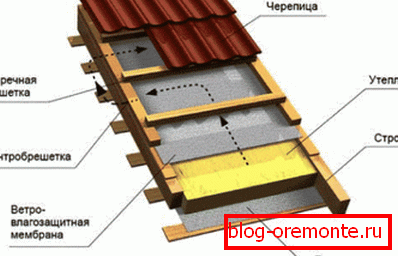

Ulomak krovnog pita

Nijanse uređivanja

Potrebno je započeti montažu krova izračunavanjem opterećenja na koju će biti podvrgnut. Da biste to učinili, dodajte težinu svakog od materijala klesarske pite, koja se može naći u referentnim knjigama. Zatim se određuju privremena opterećenja s padajućeg snijega. Kada se ti pokazatelji kombiniraju, ispada takav pokazatelj ukupnog opterećenja, koji varira oko 40-50 kg / m2. Prema tim parametrima određuje se koja bi granica trebala imati sustav traktora, poprečni presjek elemenata okvira. Da biste ih sačuvali od ovih izračuna, možete napraviti poseban program za izračun, dostupan za uporabu na Internetu. Nakon toga sastavlja se crtež koji odražava mjesto svih elemenata s izračunatim dimenzijama.

Daljnje radnje odnose se na stvarnu ugradnju slomljenog krova:

  • Proizvedena nabava svih potrebnih materijala. Bolje ih je kupiti s malom marginom kako ne bi bili u situaciji kada nešto nedostaje.
  • Svi drveni elementi se rezani po veličini prema uzorku. Najbrži način za to je s brusilicom ili kružnom pilom.

    Izrada elemenata rešetkastog sustava

  • Donji grede, podupirači, stalci na tlu su spojeni zajedno, formirajući takozvanu farmu.

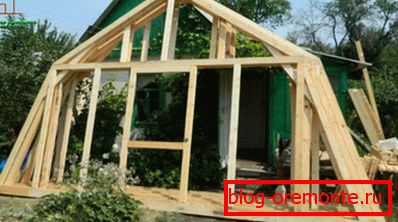

    Skupljeni rešetki spremni za ugradnju

  • Gotovi farmi uspon na vrh za instalaciju.
  • Trussovi su povezani pušcima, postavljeni su gornji naslonni greda.

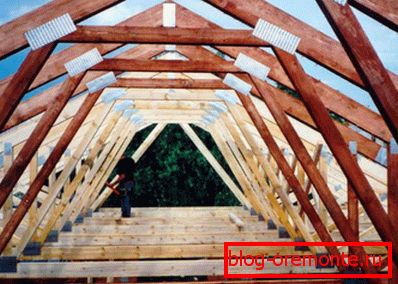

    Ugradnja krovnih nosača

  • Krevet je stvoren, grijač je montiran, krovni materijal je položen.
  • Grede, poprečni presvlake su prekriveni odabranim materijalom, opremljeni su prozorskih otvora.

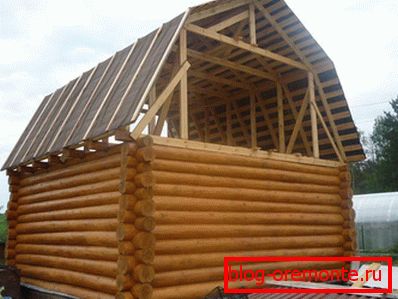

slomljen krovni krov

Ako se proračun provede pravilno, pričvrsni sustav slomljenog krova je čvrsta i pouzdana konstrukcija krova mansarda, koja će trajati više od desetljeća, uz redovito praćenje stanja.
