Kako izraditi dimnjak za kamin s vlastitim rukama - uređaj i

Naši preci žive na području gotovo najhladnije zemlje na planetu, zimi su grijali svoje domove drvenim peći. U doba kad je svaka stambena zgrada opremljena plinskom mačkom, peći i kamini postaju egzotični, a instalacija služi kao element dekoriranja, a ne praktična potreba. Međutim, ti su uređaji još uvijek grijani, pa stoga zahtijevaju organizaciju uklanjanja dima. U ovom članku ćemo opisati kako je dimnjak napravljen za kamin.

Uređaj i načelo rada

Dimnjaci za kamine ili peći - kanali kroz koji se uklanja mješavina plinova, koji su proizvodi izgaranja goriva, od uređaja za grijanje uređaja za zagrijavanje u atmosferu. Dizajn ovih elemenata sustava grijanja vrši se u obliku cijevi ili opeke, čija nepropusnost određuje radi li sustav ispravno. Dimnjaci za kamine i pećnice su neophodni, jer bez njih nije moguće upravljati uređajima za proizvodnju topline čiji je rad sljedeći:

Shema rada i cirkulacija zraka u kaminu
  1. Gorivo se stavlja u peć opreme za stvaranje topline (štednjak, kamin, bojler). Većina uređaja radi na drvetu, plinu, stlačenom ili ugljenu, loživom ulju.
  2. Gorivo se zapaljuje pomoću otvorenog izvora plamena, zbog čega sustav stvara veliku količinu topline koja ide kako bi održala optimalnu temperaturu u sobi i dim.
  3. Dim, koji je proizvod izgaranja goriva, sastoji se od mješavine ugljičnog dioksida i ugljičnog monoksida, pepela, čađe i drugih agresivnih kemikalija. Temperatura dima koja ulazi u dimnjake za kamine ili peći, doseže 400-500 stupnjeva, dakle, poštujući zakon konvekcije, diže se, oslobađajući prostor u peći radi hladnijeg zraka.
  4. Dizajn dimnih ispušnih kanala je vertikalna hermetička osovina kroz koju vrući dim raste samo gore. Zahvaljujući ovom procesu, svježi zrak, zasićen kisikom, potreban za održavanje izgaranja, ulazi u peć.

Proces sisanja zraka bogatog kisikom u vatrogasni prostor nazvan je teretom. Za provjeru dimnjaka za kamine na nazočnosti vučne sile, dovodite upaljenu svjetiljku ili svijeću u vatrostalnu kutiju: ako plamen odstupi prema kanalu za uklanjanje dima, sustav ispravno radi. U slučaju da plamen svijeće ravnomjerno gori, govore o odsutnosti potiska. Ali najopasnija situacija se razvija kad se stvori obrnuti potisak, a plamen ga odbija u suprotnom smjeru od dimnjaka.

Kako bi ispravno napravili dimni ispušni kanal za štednjak ili kamin, morate pažljivo proučiti podatke o uređaju za grijanje navedene u uputama, kao i za izračunavanje volumena plina u peći. Vrlo je teško postaviti dimnjak za kamin s vlastitim rukama, budući da ova složena struktura zahtijeva posebna znanja i iskustva koja se mogu pohvaliti samo iskusnim obrtnicima.

Načine za objavljivanje

Montaža i spajanje kanala za uklanjanje dima javlja se nakon instalacije grijalice. Međutim, odaberite mjesto i izvršite izračun poprečnog presjeka i visinu dimnjaka za početak instalacije. Dimnjaci za kamine ili peći postavljeni su na dva načina:

  • Interni položaj. Ova metoda postavljanja uključuje ugradnju i spajanje kanala za ispuštanje dimnih plinova u grijanoj konstrukciji. Na području Rusije, dimnjak cijevi peći tradicionalno je smješten u kuću, što vodi do ulice kroz krov. Instaliranje kanala omogućuje vam da ga zaštitite od smrzavanja, kao i da se smanji gubitak topline koji se javlja u području koje prolazi ulicom. U tom slučaju, izračun se vrši na činjenici da dok dim prolazi kroz cijev, postupno se hladi, zbog čega se kondenzat ne formira. Tradicionalna interna metoda postavljanja ima 1 negativnu stranu: cijev, posebno opeka, zauzimaju puno prostora u sobi. Osim toga, povećava opasnost od požara. Unutarnji i vanjski položaj dimnjaka
  • Vanjski položaj. Instaliranje cijevi izvan zgrade omogućuje vam da povećate korisno područje malih soba. U tom slučaju, dimnjaci za kamine vode kroz zid, koji se nalaze u blizini grijalice, izravno na ulici. Ova tehnologija došla je u Rusiju iz Amerike i Europe, postala popularna pri dolasku učinkovitih materijala za toplinsku izolaciju koja se koristi za izolaciju kanala, i sendvič cijevi koje se ne zamrzavaju ni u najtežem mrazu. Minus vanjskog položaja je da zbog velike razlike između vanjske i unutarnje temperature u dimnjaku nastaje velika količina kondenzata. Da biste napravili visokokvalitetni vanjski kanal za ispuhivanje dimnih plinova, morate obaviti detaljni izračun točke rošenja i organizirati izolaciju. Međutim, postavljanje cijevi izvan zgrade smanjuje vjerojatnost požara i smatra se sigurnom.

Obratite pažnju! Izračun kanala za uklanjanje dima grijača određuje preporučeni poprečni presjek i visinu cijevi, izračunava potrebnu razinu potiska za održavanje izgaranja. Prilikom izračunavanja tih parametara uzeti u obzir snagu uređaja, vrstu goriva, lokaciju i klimatske uvjete u području izgradnje. Dimnjaci za kamine izgrađeni su na temelju projekta koji uzima u obzir sve gore navedene čimbenike, a veza se vrši pod nadzorom stručnog učitelja.

materijali

Dimnjaci za kamine izrađeni su od raznih materijala koji imaju visoku otpornost na toplinu, nisku toplinsku vodljivost, izvrsne vatrostalne kvalitete, ne ulaze u oksidativne reakcije s vodom, a također ne dolaze u interakciju s agresivnim kemikalijama koje se nalaze u proizvodima izgaranja. Za izradu trajnog i pouzdanog kanala za uklanjanje dima za peć, koristite sljedeće materijale:

  1. Cigla. To je tradicionalni materijal za gradnju peći dimnjaka, jer ima odličnu toplinu, ne gori i uz pravilnu njegu traje više od 100 godina. Za izgradnju cijevi koriste se korpulentne, pečene opeke, čija je cijena veća od jednostavnog silikata. Ova metoda je jedan od najskupljih zbog visoke cijene materijala, potrebe za ispunjavanjem dubokih temelja. Osim toga, malo je vjerojatno da će napraviti dimni kamin i povezati peć s vlastitim rukama, morate potrošiti novac na najamnika, čije su usluge skupe. Rudnik opeke ima pravokutni ili kvadratni poprečni presjek, pa se u uglovima i na gruboj površini materijala nanosi čađa i pepel koji rezultira zagušenjem. Izgradnja dimnjaka otpornih na toplinu
  2. Keramičke cijevi. Više pristupačne je keramički dimnjak, koji se sastoji od cijevi i blokova laganog betona za njihovu ugradnju. Kompaktna je veličina, tako da je ugrađena i iznutra i izvana. Životni vijek keramičkih cijevi je 30 godina, ali pravilno održavanje i redovito čišćenje povećavaju to razdoblje za 10-15 godina. Kanali keramičkih ispušnih plinova su lakši od opeke, ugrađeni su na monolitnu podlogu betonske cijevi, tako da je potreba za ispunjavanjem temelja nestala. Postoje modeli s toplinskim izolacijskim slojem koji su prikladni za aparate za grijanje krutog goriva, pri čemu temperatura produkata izgaranja prelazi 300-400 stupnjeva. Uređaj za keramičke dimnjake
  3. Sendvič cijevi od čelika. Najpristupačniji i pristupačniji materijal od kojeg su napravljeni kamini za štednjak ili kamin je sendvič cijev. Oni predstavljaju dva šuplja cilindra čelika, umetnuta jedan u drugi, s izolacijskim slojem između njih. Sendvič cijevi su lagane, jednostavne za ugradnju i posluživanje 15-20 godina. Komponente za montažu dimnjaka odabiru se prema promjeru usisne mlaznice uređaja izračunavanjem potrebne visine dimnjaka za održavanje normalne razine potiska. Uređaj dimnjaka sendvič cijevi

Važno je! Materijal za montažu dimnjaka odabire se ovisno o vrsti goriva na kojoj djeluje uređaj za proizvodnju topline: za kamine i peći koji rade na krutim gorivima, cigle i keramičke cijevi bolje su prilagođene, s dimom iz plinskih modela, čelični sendvič cijevi dobro obavljaju posao.

Zahtjevi za dimovodne cijevi

Korištenje toplinskih pregrada povezano je s rizikom od požara i trovanja ugljičnim monoksidom, stoga su stroži uvjeti postavljeni na kanale za uklanjanje dima, čiji je zadatak zaštititi korisnike. Kako bi rad opreme ne uzrokuje probleme, pri postavljanju dimnjaka moraju biti ispunjeni sljedeći uvjeti:

  • Promjer cijevi se odabire u skladu s veličinom ulazne cijevi opreme za proizvodnju topline. Ako je cijev veća, curenje će doći do njihova veza, što može uzrokovati propuštanje ugljičnog monoksida.
  • Spojevi, brtve i cijevi kroz zidove ili podove su izolirani vatrostalnim materijalom kako bi se spriječilo pregrijavanje završnog materijala. U tu svrhu koristi se bazni metal ili azbestni cement. Sigurnosni zahtjevi za ugradnju ciglenog kanala za dim
  • Duljina kanala za uklanjanje dima određuje se izračunavanjem traženog potiska, ali njegova visina od vatrogasnog ormara do vrha ne smije biti manja od 5 m. Što je dimnjak veći, to je veći potisak u njemu.

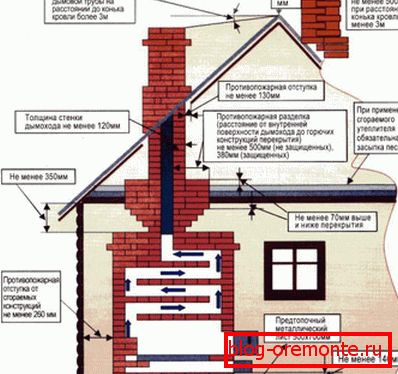

  • Glava cijevi se uklanja na krovu na udaljenosti od 0,5-1 od grebena ili preko zida na visini 1-1,5 m od razine tla. Dimnjak se podiže na 0,5 m iznad gornje točke krova. Visina dimnjaka iznad krovnog grebena
  • Kanal za ispuštanje dima nalazi se uglavnom okomito, izbjegavajući više od 3 zavoja. Duljina vodoravnih dionica ne smije prelaziti 1 m.
  • Cilindrični oblik sekcije smatra se najboljom opcijom za cijev, međutim, dopuštene su pravokutne i kvadratne osovine.
Uvjeti za postavljanje kamina u drvene kuće

Važno je! Iskusni majstori peći savjetuju pri raspravi o nacrtu kamina kako bi inzistirali na postavljanju dimnjaka unutar kuće i mora biti na unutarnjem, a ne vanjskom zidu. S ovom instalacijskom shemom, kanal postaje topliji, u njemu nema nedostatka vuče i kondenzacije pare.
