Kako napraviti krovni nagib s vlastitim rukama - izračun i

Središnja Rusija, bogata crnogoricama i listopadnim šumama, smatra se kolijevkom drvene konstrukcije. Tradicionalno prebivanje, sjeckani pyatistyonok, sagrađeno je od drveta, a ova elegantna, prostrana kula okrunjena je trokutastim krovom. Vožnja cestama naše zemlje, prekrivena malim selima s obje strane, imajte na umu da je krov većine kuća takav.

Unatoč drevnoj povijesti i tradiciji, trokutasti krov za privatnu kuću izgleda moderno i stilski, pa ga arhitekti koriste u najambicioznijim projektima. Primjenom suvremenih, funkcionalnih materijala u izgradnji znanja drevnih arhitekata, precizni izračun postižu zadivljujući izgled, originalan i jedinstven. U ovom ćete članku pronaći sve potrebne informacije za dizajn i izgradnju.

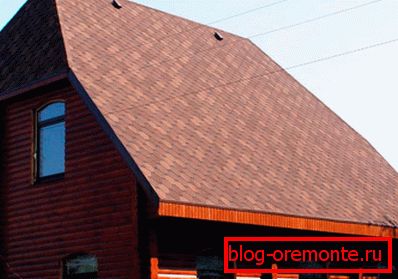

Triangularni krov stambene zgrade

Drvena kuća s trokutastim krovom

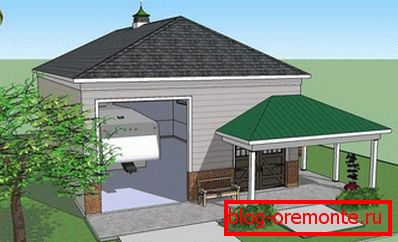

Kuća projekt s kosim krovom

Značajke dizajna

Dizajn krova na krovu kuće je nešto složeniji od dvostrukog nagiba. Glavna je poteškoća da se u jednoj točki povezuju tri elementa - dvije šavne nogavice i gredu na hrbatu. Pravilno povezivanje s vlastitim rukama je nježni posao koji može obaviti samo visoki stručnjak koji može izvršiti točan izračun. Krov se sastoji od sljedećih elemenata koji prikazuju shemu:

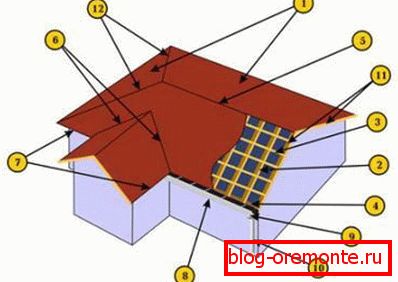

Uređaj krovnog trokuta

  1. Krovne staze. Jedan od njih, frontalni, ima oblik jednakostraničnog trokuta, a druga su trapezi. Kut nagiba čini okvir koji se sastoji od običnih i kosih raftera, dame i pomoćnih podupirajućih elemenata trokutastog krova. Za određivanje kuta nagiba rampe koriste se izračuni ili preporuke proizvođača krovnog materijala.
  2. Rafterove noge. Glatke, izdržljive ploče, postavljene tankim rubom za veću čvrstoću, na jednoj strani leže na mauerlatu, a na drugoj na hrbatskom nosaču. U uređaju trokutastog krova koriste se tri vrste rogova: privates, slats i diagonal. Dijagonalni oblik kuka, a čin i datoteka i barnes podupiru trapezoidalne zrake. Dijagonalni, također nazvani "zrakoplovi", nose povećano opterećenje, stoga, za izradu vlastitim rukama, koriste ploče s poprečnim presjekom koji je više nego dvostruko veći od običnih rogova ili ih jednostavno spliciraju.
  3. Tokarenje. Ploče, pričvršćene okomito na nosače u redovima, podupiru polaganje krovnih materijala. Za ugradnju letvice koristite odrezane ploče ili ploče od šperploče otporne na vlagu, postavljene ravno. Lattice crate se koristi za metal, valoviti, i čvrste za roll materijala i mekih krovova.
  4. Mauerlat. Podupirajuća zraka koja se koristi kao baza za pričvršćivanje nosača stopala. Distribuira težinu krovne strukture na ležajne pregrade i preusmjerava ga na temelje kuće.
  5. Morski konjic. Spoj nogu, najvišu točku krova, vrhunac.
  6. Preko križanja, oni čine endov, razlichkovki.
  7. Prevjesi. Istaknute dijelove krova, oblikovane od nogu ili grančice, štite zidove kuće od vlage i vjetra. Da bi učinkovito obavljali zadatke koji su im povjereni, njihova duljina mora biti 40-50 cm i više. Prema lokaciji razlikuju se nadstrešnice i nadstrešnice.
  8. Odvodnja drenaža. Jedan od elemenata krovnog sustava odvodnje, osigurava odvod vode iz krova.
  9. Preklapanja vode. Prikupiti padavinu vode i usmjeriti ga dolje u sustav za odvod.
  10. Downspout. Ona nosi kišnicu kako bi olujna kanalizaciju.

Krov, koji se sastoji od 3 klizaljke, teško je dizajnirati, naporno u gradnji, tako da početni graditelj ne može to učiniti vlastitim rukama, ako uz pomoć visoko kvalificiranog krovnog majstora koji će poduzeti projektiranje i izračun.

Sastav rešetkastih sustava

Rafter krovni sustav включает в себя элементы вальмовой и двухскатной. Они соединяются между собой и, взаимодействуя, распределяют между собой немалый вес трех скатов. В ее состав входят:

Rafter krovni sustav

  • Mauerlat. Kao što je već spomenuto, ovo je drvo s presjekom od 100x100 mm ili 150x150 mm, što služi kao podrška za pričvršćivanje nogu. Nalazi se na vanjskim zidovima kuće.
  • Ležeći Greda istog dijela kao i mauerlat, obavljajući iste funkcije, samo je njegovo mjesto unutarnja ležajna podjela, koja se koristi za postavljanje vertikalnih stupova kosog rešetkastog sustava.
  • Ridge run. Bar koji je postavljen na spoju nogu. Oslanja se na stupove.
  • Podkonykovye stalak. Vertikalne nosače izrađene od drveta, koje podupiru grebenaste krovne grede, prenoseći njihovu težinu na potporni unutarnji zid, odnosno u konačnici na temelj.
  • Obične nogavice. Ploče s presjekom od 50x150 mm, potporne trapezoidne krovove. U gornjem dijelu su pričvršćeni na hrpicu greda, a donji dio na električnu ploču.
  • Narozhniki. Ili, kako ih nazivaju polu-noge, imaju drugačiju duljinu, povećavajući udaljenost od kuka. Gornji dio njih pričvršćen je na dijagonalne grede, a ne na gredu.
  • Dijagonalni rogeri. Dvije nogaste noge koje odlaze od grebena do dva kuta kuće u kojoj se spušta kosi krov. Oni oblikuju kosu i dulji su od glasa i dosjea. Stoga ih treba napraviti od dasaka većeg dijela.
  • Poljoprivredna poduzeća Sprengel. Nosivi elementi trokutastog oblika za dijagonalne grede trokutastog krova. Oni su montirani ako je duljina trapastih greda prevelika, a onda kad padaju. Njihova potreba određuje izračun opterećenja na dijagonalnom tračniku.
  • Podrhtavanje. Podupirači, koji se nalaze pod kutom od 45 stupnjeva, podupiru noge tračnica, štiteći ih ispod savijanja.

Rafter krovni sustav насчитывает большое количество частей. Чем больше площадь, которую предстоит перекрыть, тем больше вводят вспомогательных элементов для обеспечения жесткости конструкции, тем сложнее ее устройство. Учтите, при этом подкровельное помещение загромождается всевозможными опорами, которые снижают возможность его использования в качестве жилого.

Vrste krovnih sustava

Različiti raspored zgrade u izgradnji dopušta upotrebu jedne od dvije vrste krovnih sustava, koje se razlikuju po broju podržanih nosača:

  1. Vješanje. Koristi se u slučaju da unutar kući nije predviđen ležajni zid. U nedostatku potpore u sredini, noge na tračnici oslanjaju se samo na vanjske zidove, na kojima se na njima snažno opterećuju. Stoga, za stabilizaciju sustava, uvedeni su brojni pomoćni elementi koji čine konstrukciju krova teže. Visi sustav je teško to učiniti sami.

    Sustav prigušivanja ograde

  2. Naslonnaya. Ako unutar zgrade postoji potporni kapitalni zid, može se upotrijebiti kao dodatna podrška za grede ili grede na hrbatu. Lezhin je položen na njega, na njega se podupire stalci, koji podupiru greben. Uređaj na kosi rešetkasti sustav moguć je ako postoje dva unutarnja nosača.

Sustav suspendiranog konja

Iskusni krovnici preporučuju da preferiraju točno kosi krovni sustav krova, jer je pouzdan i stabilan, lakše je izračunati i oblikovati. Okvir krova izrađen je vlastitim rukama od metala ili drveta. Ako je izbor pao na metalne nosače, bolje je koristiti kutove. No, najčešće su elementi izrađeni od drveta, tako da je jeftiniji i pristupačniji materijal.

Proces izgradnje

Da biste s vlastitim rukama izgradili kosi krov, trebate kupiti potrebnu drvenu građu, krovne materijale, vodonepropusne folije, zatvarače, izolaciju i membranu barijere. Svi drveni elementi obrađeni su antiseptičkim spojevima i usporivačima za gašenje požara kako bi se smanjio rizik od požara i oštećenja drva. Instalacija se provodi prema sljedećem planu:

  • Ugradite ploču za napajanje. Ako je kuća izgrađena od plinskog silikata ili opeke, a zatim uz gornji rub zidova na kojima će se izgraditi padine, oni će stvoriti armiranobetonski remen, estrih, u koji su pričvršćeni metalni vijci kako bi učvrstili ploču. U drvenoj kući, šipka za pričvršćivanje pričvršćena je na sidrenim vijcima, au nekim slučajevima, njezinu ulogu odigravaju gornji prirubnici drvene kuće. Vodonepropusni sloj, na primjer, ruberoid presavijen u dva, mora biti položen između zida i ploče za napajanje. Spone za pričvršćivanje nalaze se između krakova. Kao mauerlat, popravljaju krevet.

    Načini instaliranja Power kartice

  • Instalirajte rack podski. Najvažnije je u ovom slučaju osigurati da su okomita na tlo. Stoga, sve dok se ne izvuku zajedno s hrpom hrpta, oni su ojačani privremenim potporama. I tijekom instalacije nekoliko puta provjerite kut na razini zgrade. Na vrhu stalka postavljen je sljemenski nosač na metalnim uglovima ili noktima.
  • Postavljanje običnih nogu. Prvo, napravite uzorak trave, označite ga ugrizima ispod mauerlat, a zatim izrezajte sve ostale na uzorku. Učvrstite prvu i zadnju paricu, produžite nit između njih, na kojima su ostale noge poravnate i postavljene. Ako je duljina greda veća od 4,5 m, tada su podupirači podupirajući s postolja pod kutom od 45 stupnjeva. Korak između običnih rogova određuje izračunavanje opterećenja.

    Tri krovne grede

  • Instalirajte dijagonalne grede. Ovo je najteži trenutak montaže trokutastog krova. Gornji dio dijagonalnih greda povezan je s grebenom, a niži su pričvršćeni na krajeve gable gableta. Između njih stajali su rolini u unutrašnjosti, oblikujući kuk. Obično je dovoljno imati 3 noge s nagibom od 60-90 cm, međutim, ako se planira umetanje prozora, uveden je dodatan alat za potporu.
  • Grede za pričvršćivanje pričvršćene su na dijagonalne nosače pomoću noktiju ili metalnim kutovima. Na dnu kašiče se priprema za pričvršćivanje na mauerlat.

    Postavljanje borove šume

  • Dijelovi su pričvršćeni, pričvršćeni s njihovim nadstrešnicama, postavili vjetrobranske ploče, pričvršćivanje ispod odvoda žljebova. Ogulac ukrašava dekorativni materijal.

Krovni materijal za podove

Prije nego što pokrijete krovni materijal krova, izvadite vodonepropusnost. Na površini zemlje proteže se valjak filma, izrezati ga u trake. Zatim se horizontalno pričvršćuju na grede uz pomoć konstrukcijskog klamanja, s preklapanjem od 10-15 cm. Na vrhu vodonepropusnosti pričvršćen je sanduk s tankom letvom i montirana sanduka. Za metalne i valovite podove, postavite uzorak rešetka letvice, a za meko krov, samo čvrsto.

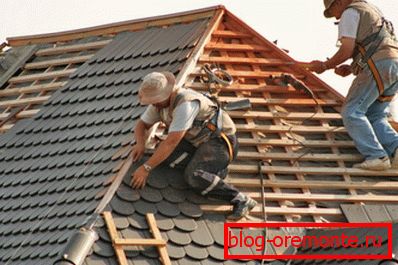

Ugradnja mekih pločica na kosom krovu

Podovi krovnih materijala počinju od dna, raspoređuju listove ili rezove tako da se međusobno na zglobovima nalaze 10 cm. Svi spojevi i uglovi između padina obrađuju se brtvom na bazi silikona. Pričvrščivači koriste samo onu koja dolazi s krovnim materijalom. Obično je to posebni nokti ili vijci izrađeni od pocinčanog metala, opremljeni gumenim šeširom. Pri zatezanju takva kapa se ravnomjerno izolira kako bi se zaštitila rupa od vlage, tako da krov ne bi curio.

Trokutasti krov nije samo estetsko, već i funkcionalno rješenje za krovni aranžman, čije troškove isplaćuju dugi vijek trajanja i visok stupanj zaštite od vjetra i oborina!
