Kako napraviti ulazna vrata - dvije mogućnosti za uređenje

Instaliranje zaštitara oko perimetra zemljišta se smatra jednim od primarnih zadaća koje vlasnik privatnog dvorišta mora riješiti prilikom razvoja vlastitog teritorija. Trenutno postoji veliki broj različitih tehničkih projekata za izradu ograde, no bez obzira na to što je odabran kao konačna verzija, obvezni korak ugradnje ograde ograde je postavljanje ulaznih vrata i ulaznih vrata.

Do nedavno, za ulazak vozila u dvorišno područje stambenih kuća, koristili su se samo zakretna vrata s ručnim zatvaranjem i otvaranjem ventila. Sada, uz njih, također se često koriste i okretanje ili klizanje automatskih ulaznih vrata s električnim pogonom i daljinskim upravljačem iz kuće ili iz ključnog ključa, tako da ću kasnije u ovom članku željeti obratiti pažnju na glavne značajke proizvodnje i ugradnje prve i druge verzije.

Ograde metalnih vrata s elementima umjetničke kovanja.

Ono što trebate znati o izgradnji ulaznih vrata

Prije svega, morate odlučiti o mjestu montaže vrata i izbor veličine ulaznog otvora jer ne samo udobnost dolaska već i sigurnost stanovnika privatne kuće ovisit će o tim parametrima. Glavni zahtjevi za postavljanje vrata su oni koji bi trebali biti postavljeni u prazninu vanjske ograde od pristupne ceste, ako je moguće, nasuprot ulaza u garažu ili u neposrednoj blizini opremljenog parkirališta u privatnom dvorištu.

Što se tiče izbora veličine ulaznih vrata, ovisno o širini i relativnoj poziciji prilaza za kuću, savjetujem vam da slijedite sljedeća pravila:

  1. Optimalna širina ulaznog otvora za prolaz automobila mora biti najmanje 2,6-3 m, a kamion za putovanje mora biti najmanje 4 metra;

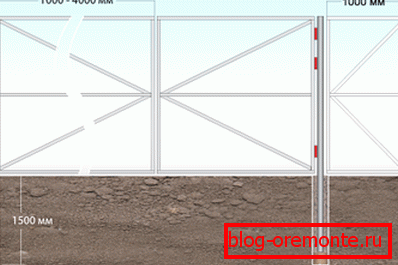

Preporučene veličine otvora vrata i wicketa.

  1. Udaljenost od najbližeg vanjskog ruba kolnika do nosivog stupca lijevog lista mora biti veća od ili jednaka najmanjem polumjeru okretanja automobila (za auto ili minivan, ta je vrijednost 5-6 metara, a za kamion ili karavan - 6-10 metara);
  2. Ako je širina pločnika, pločnika ili prednjeg dvorišta na cesti manja od ove vrijednosti, a širina kolovoza je manja od 3,2 metra, trebate povećati širinu ulaznog otvora za 1-2 metra ili premjestiti ulazna vrata u dvorište za 1-1,5 metara kao što je prikazano na donjoj slici;
  3. Visina otvorenih krila odabire se po vlastitom nahođenju, a obično se uzima kao visina glavne ograde, ali u većini slučajeva ta vrijednost ne prelazi 1,6 - 1,8 metara.

Izgled ulaznog otvora u odnosu na pristupnu cestu.

Savjet! Veličina i položaj ulaznog otvora treba biti dizajniran tako da osigurava nesmetan ulaz ne samo privatnih osobnih vozila već i, ako je potrebno, dopusti kamionu, usisnu vakumsku cijev ili vatrogasni kamion za ulazak u dvorište.

Odabir materijala za proizvodnju

Prilikom odabira tehničkog projekta i građevinskog materijala, želim vas odmah podsjetiti da su ulazna vrata i vrata lice vrtne plohe, tako da se njihov dizajn i izgled moraju održavati u skladu s općim konceptom cijele ograde.

Osim toga, materijali za izradu nosivih konstrukcija, zglobnih elemenata i otvora za otvaranje moraju imati dovoljnu čvrstoću, visoku otpornost na dugotrajnu izloženost vremenskim čimbenicima, kao i otpornost na učinke ponovljenih dinamičkih opterećenja uzrokovanih stalnim otvaranjem i zatvaranjem vrata.

  1. Ako su stupovi glavne ograde izrađeni od opeke ili monolitnog armiranog betona, tada su nosivi stupovi za vrata s prolazom najbolje izrađeni od istog materijala, budući da su prethodno ugrađeni ugrađeni elementi za njihovo pričvršćivanje za pričvršćivanje petlje u zglobovima;

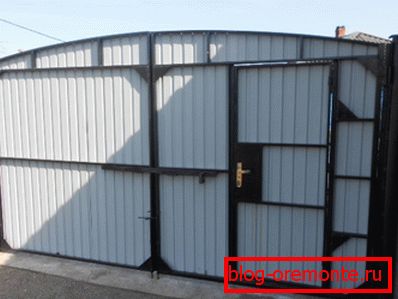

Podupirači i konstrukcija okvira metalnih ljuljačkih vrata.

  1. Ako je glavna ograda postavljena na metalne stupove, polovi za vrata trebaju biti izrađeni od metalne cijevi s okruglom ili profiliranom debelom stijenkom. U tom slučaju treba obratiti posebnu pažnju na zaštitu od korozije dijela stupca koji će se betonirati u tlu;
  2. Okvirni konstrukcijski ovjesni okviri imaju konusno pričvršćivanje na okretne šarke, te u skladu s tim znatno smanjuju i padaju ispod težine otvorenog krila, stoga se najčešće izrađuju od metalne cijevi od metalne rešetke ili drvene šipke od velikog dijela;

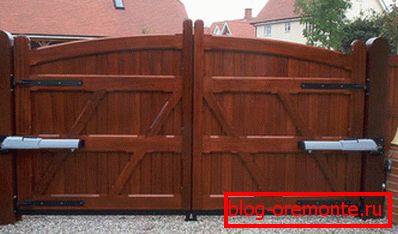

Stropna struktura i vanjska podstava drvenih vrata.

  1. Kao vanjska koža za otvaranje krila, predlažem da koristim sljedeće vrste materijala koji, zajedno s strukturom okvira, tvore jednu kontinuiranu ili rešetkastu platnu ulaznih vrata:
    • Preporučujem da se drvena okvira zakreću iz šipke s plosnatim dijelom koji je prethodno obrađen antiseptičkom impregnacijom na bazi vode;
    • Za omatanje metalnog okvira od oblikovane cijevi, možete koristiti čelične ploče velikog formata debljine od 2-3 mm, pričvršćujući ih oko perimetra i na nekoliko mjesta u sredini, koristeći poluautomatski električni zavarivanje;
    • Po mom mišljenju, poželjna opcija za pokrivanje metalnih vrata je profilni list pocinčanog čelika debljine 0,8-1,0 mm, prevučen s obje strane s poliesterskim praškastim emajlom. U tom slučaju, za montažu morate koristiti pocinčane vijke, obojene krovne vijke ili ispušne zakovice;
    • Da bi se prozirna vratašca s otvorenim rešetkama otvorila, najbolje je upotrijebiti gotove elemente umjetničkog kovanja, koji se moraju međusobno zavarivati ​​prema unaprijed pripremljenom uzorku, a zatim u željenoj boji oslikani s vremenskim optičkim ili sjajnim emajlom.

Dijagram pokazuje usporedne karakteristike ljuljačkih i kliznih vrata.

Savjet! U nekim slučajevima, za vanjsku kožu vrata, ili drugim riječima, ravna škriljevca, ne preporučujem upotrebu ovog materijala u ove svrhe, jer ima veliku težinu i također je prilično krhka pa zbog ponovljenog otvaranja i zatvaranja vrata, mogu se podijeliti na komade.

Vijci za ljuljanje

Od svih postojećih ulaznih vrata, želim razlikovati dvije glavne vrste, koje su, po mom mišljenju, univerzalne i najprikladnije za organiziranje dolaska vozila na teritoriju privatnog dvorišta.

Najpopularniji među stanovnicima privatnog sektora su ulazni ljuljački vratovi, koji se sastoje od dva potpornog stupca, na kojima se, uz pomoć zglobnih garažnih petlji, vise simetrična ili asimetrična vrata za otvaranje. S obzirom na činjenicu da se prilikom otvaranja otvaraju u različitim smjerovima, za normalno funkcioniranje takvog vrata, unutar dvorišta potrebno je slobodno mjesto jednako širine do maksimalnog radijusa otvaranja najvećeg pojasa.

Crtanje ljuljačkih vrata s vanjskim premazom profila.

Izrada i montaža ljuljačkih vrata s vlastitim rukama bi trebala početi s ugradnjom stupova potpore, a potrebno je uzeti u obzir moguće promjene u položaju pola kao posljedica naglog grijanja tla tijekom hladne sezone.

  1. Za metalne cijevi s debelim cijevima za postolje, u donjem dijelu morate zavariti kratkospojnik u obliku slova T iz čeličnog kuta 30x30, i zatim obraditi svoj podzemni dio s bitumenskim mastiksima ili drugim vodonepropusnim spojem;
  2. Na tlu, napravite oznaku za montažu vrata, a na pravim mjestima kopaju rupe za postolja s dubinom od najmanje 1000 mm, Zalijepite dno svake jamice i ulijte ga slojem ruševina debljine 80-100 mm.
  3. Ugradite stupove nosača u jamu, sipajte mješavinu tekućeg betona, a zatim ih poravnajte okomito u ravninii popraviti dok se beton konačno ne postavlja;

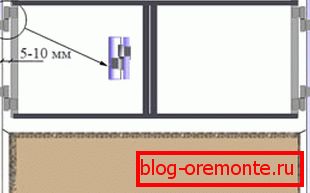

Malo razmak treba ostaviti između nosača okvira i nosivog stupca.

  1. Vrata za otvaranje moraju biti izrađena uzevši u obzir da se nakon njihove montaže između strukture okvira i noseće kolone stvara razmak između najmanje 5-10 mm.;
  2. Nakon postavljanja betona, gotovi profili trebali bi biti postavljeni na njegovo mjesto između nosivih stupova.i poravnati svoje strane vertikalno strogo na razinu;
  3. Ispod donjeg dijela svake liste postaviti privremene obloga drvenih šipki, i pričvrstite ih s bočnih stranica s privremenim nosačima, a zatim zavarite grede okvira na nosač okvira i potpornih stupova, dva ili tri komada na svakoj strani, ovisno o veličini i težini vrata.

Instalacijska shema rotirajućih roleta.

  1. Provjeravajući koaksijalni raspored ventila i pazeći da pri otvaranju i zatvaranju vrata nikada ne dotiče ili dodiruje tlo, gornji i donji dio, morate postaviti mehanizme za zaključavanje za pričvršćivanje vrata u zatvorenom položaju.
  2. Tako da u budućnosti svaki put ne razmišlja o tome kako poduprijeti pojas od slučajnog zatvaranja oštrim vjetrom, donji mehanizam za zaključavanje treba postaviti tako da vam omogućuje sigurno pričvršćivanje vrata u otvorenom položaju.

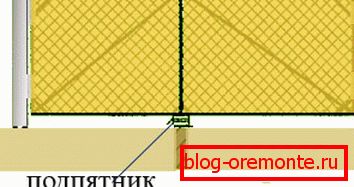

Na slici je prikazano mjesto ugradnje potisnog ležaja.

Savjet! Ako ulazni otvor ima veliku širinu i duljina svakog lista prelazi tri metra, na mjestu gdje su međusobno spojeni nakon zatvaranja vrata, preporučujem da postavite mali potisni ležaj na zemlju koji će poslužiti kao dodatna podrška za svaku listu u zatvorenom položaju.

Klizna vrata

Na prvi pogled, može se činiti teže izrađivati ​​ulazna klizna vrata, međutim, unatoč tome, ovo rješenje omogućuje racionalnije korištenje dvorišnog prostora koji s nadležnim pristupom omogućava postavljanje dva automobila u isti dvorište stane samo jedan automobil.

Jedini preduvjet za postavljanje takvih vrata je da ima dovoljno prostora duž unutarnje ograde, što je neophodno za postavljanje kliznih vrata u otvorenom položaju.

Opći pogled i utor za sidrenu kliznu konzolu.

Trenutno postoji nekoliko varijanti dizajna kliznih vrata, a zatim predlažem da se čitatelji razrade na jednom od njih, što je, po mom mišljenju, najprikladnije za instalaciju u privatnom dvorištu.

U tom slučaju, konzola za otvaranje listova pričvršćena je na krute vodoravne vodilice, koje mogu slobodno kretati uz ogradu duž rotirajućih valjaka, koji su zauzvrat pričvršćeni na kruti nosač sidrenog temelja.

  1. Kao u prethodnom slučaju, prije svega potrebno je instalirati stupce podrške pomoću iste tehnologije kao što je opisano gore;

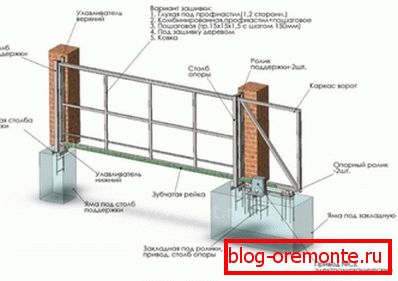

Glavni elementi dizajna.

  1. Odabir razmaka između nosivih stupova, mogu reći da je optimalna veličina parcele za kuću u zemlji trebala biti oko 3000 mm, a otvor za otvaranje mora biti izrađen od takvih dimenzija da je duljina 500-600 mm veća od širine ulaznog otvora;
  2. Na stražnji dio okvira krila moraju se zavarivati ​​dva vodoravna vodilica čelične profilne cijevi s poprečnim presjekom najmanje 60x30 mm, tako da na jednoj strani izlaze izvan vanjske dimenzije od 1500-2000 mm;
  3. Na drugoj strani ulaznog otvora, u koji će se vratni list vratiti, nakon što se u dvorište prebacio 400-500 mm, digao mali rov, zatim postavio zakretnu sidro s pričvrsnim iglama za blok konzole i sipao betonsku smjesu na razinu tla;

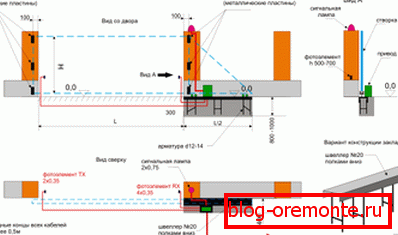

Crtež koji prikazuje glavne dimenzije.

  1. Nakon završnog stvrdnjavanja betona, pričvrstite držač konzole u obliku slova "U" s rotirajućim potpornim valjcima na klinove sidrenog temelja;
  2. Na kraju svega, na držaču s potpornim valjcima, morate postaviti vodoravne vodilice za klizanje; zatvoreni položaj.

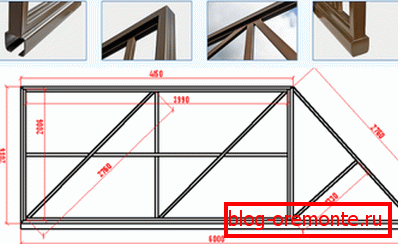

Nacrtaj uvlačivog krila s steznim stezaljkama.

Savjet! Ako je klizna traka veće duljine, kako bi se povećala krutost strukture, preporučujem zavarivanje štipaljaka profilne cijevi 40x20 mm vodilicama i okviru vrata, ili postavite potporni produžni kabel, kao što je prikazano na gornjoj slici.

Automatizacija otvaranja i zatvaranja ventila

Automatski mehanizam za otvaranje i zatvaranje ventila može se ugraditi na gotovo bilo koju vrata, a ne preporučujem da sam izmislim, već da kupim potpuno spreman uređaj. Sastoji se od elektroničke upravljačke jedinice, elektromehaničkih ili hidrauličnih pokretača za kretanje krila, seta fotocelulima i infracrvenim senzorima, te daljinskog upravljača.

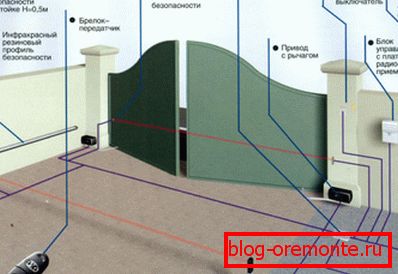

Shematski upute za ugradnju automatskih ulaza.

Ovisno o njihovoj namjeni, modifikaciji i specifičnom modelu, takvi uređaji mogu se međusobno značajno razlikovati, ali svi imaju približno isti osnovni skup različitih funkcija i načina rada.

  1. Kada radi u automatskom načinu rada, vrata se otvaraju nakon što im se automobil približi nekoj udaljenosti i zatvori se nakon što automobil prođe kroz vrata;
  2. U poluautomatskom načinu rada, otvaranje krila se obavlja ručno, daljinskim upravljačem, a zatvaranje se odvija automatski nakon što je vrata prošla;
  3. Osim toga, različiti modeli uređaja mogu biti opremljeni zvučnim ili vizualnim alarmima za otvaranje i zatvaranje ventila, zvučni alarm koji se aktivira u slučaju neovlaštenog pristupa i funkcija za blokiranje ili otključavanje mehanizma zaključavanja tijekom prekida napajanja.

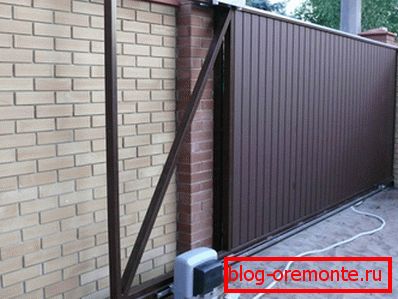

Elektromehanički pogonski zupčanik s mogućnošću uvlačenja.

Obratite pažnju! Instalacija infracrvenih senzora i foto ćelija sustava za blokiranje na određenoj udaljenosti od vrata omogućuje vam izbjegavanje ozljeda ljudi, kao i oštećenja automobila ili drugih stranih predmeta koji su trenutno na putanju zatvarajućeg krila.

zaključak

Ukratko, želim napomenuti da je sasvim u sili bilo kojeg domaćeg obrtnika koji ima niz jednostavnih građevinskih alata u svom kućanstvu, ali istodobno je najbolje povjeriti proizvodnju nosive konstrukcije, otvaranje preklopa i mehanizama za zaključavanje pitanje. Potpunije informacije o instalaciji vrata mogu se dobiti na videu prikazanom u ovom članku, a ako nakon pregledavanja čitatelja imate pitanja, mogu im odgovoriti u obliku komentara.
