Instalacija diy led trake

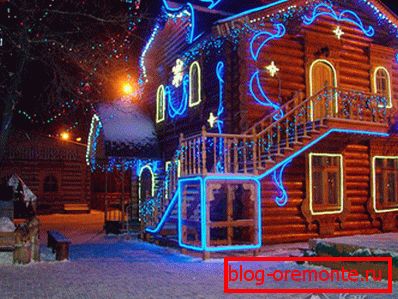

LED traka je moderan, univerzalni izvor rasvjete koji se može koristiti u ukrasnim svrhama u sobama i izvan njih. Višeslojne stropne konstrukcije, unutarnji lukovi i niše, namještaj, automobili, plakati - ovo je mali popis mjesta koja pretvara ovu vrstu rasvjete. Kompaktan i fleksibilan rasvjetni uređaj može se postaviti na teško dostupna mjesta, a dugoročno korištenje vam omogućuje da ne brinite o čestim zamjenama. U ovom članku ćemo pogledati kako napraviti instalaciju LED trake to učiniti sami.

Vrste LED stripa

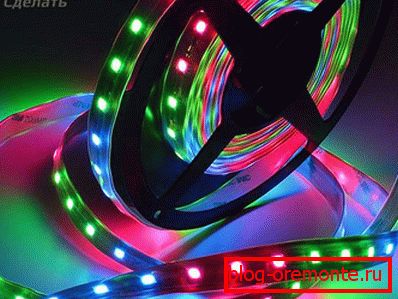

Rasvjetne vrpce izrađene su od trake od dielektričnog materijala, na kojem su diode koje emitiraju svjetlo fiksirane u jednakim razmacima. Na osnovi vrpce primjenjuju se posebni putevi duž kojih struja prolazi. Ograničenje struje u krugu uključuje otpornike. Širina uređaja za rasvjetu varira od 8 do 20 mm, a debljina je samo 3 mm. Stupanj osvjetljenja ovisi o broju LED svjetala na 1 metru trake, može se razlikovati deseterostruko - 30-240 komada. Veličina svake diode označena je vrpcom, što je veća, intenzivniji je svjetlosni tok. U moćnim uređajima, izvori svjetlosti su raspoređeni u nekoliko redaka. Duljina standardne trake je 5 metara, prodaja se vrti na bubnjevima. Rezači su označeni na podlozi, traka se može podijeliti samo uz te linije.

Glavna klasifikacija LED trakica temelji se na boji koju emitira sjaj:

  1. SMD - crno-bijeli ispis u boji (bijeli, plavi, zeleni, crveni). Bijela verzija sjaja podijeljena je na topao, umjereno i hladno.
  2. RGB - LED trakom daje svjetlost bilo koje boje. Unutar svog slučaja nalaze se tri diode, označene u ime boja - crvene, zelene i plave. Njihova kombinacija, stvorena radom regulatora, daje svu sjaju. Trošak ovog dizajna je tri puta veći od SMD vrpce.

Uređaji za osvjetljavanje otvaraju se, namijenjeni su za unutarnju ugradnju i vlažne, izračunati za upotrebu na ulici iu vodi, klasa zaštite - IP. Za jednostavnu montažu, neke LED trake opremljene su samoljepljivim filmom.

Prednosti i nedostaci

  • Kompaktna veličina i plastična struktura koja omogućuje da traka preuzme željeni oblik.
  • Iznimka je pregrijavanje, što je važno pri osvjetljavanju rasteznih stropova i ostalih površina osjetljivih na temperaturu.
  • Sposobnost dobivanja odabrane boje podešavanjem kombinacije kombinacija boja.
  • Jednostavnost instalacije, prisutnost dvostrane trake ne zahtijeva nikakav napor za instalaciju.
  • Visoko trajanje rada, znatno veće od trajanja korištenja tradicionalnih žarulja sa žarnom niti.
  • Brojne namjene.
  • Ekonomična upotreba električne energije koja se ne troši za grijanje.
  • Sigurnost - ovaj izvor svjetlosti ne sadrži štetne plinove i nečistoće, nema pulsiranje.

Glavni nedostatak LED rasvjete je njegova visoka cijena, kako bi se stvorila punopravna glavna rasvjeta će zahtijevati visoke troškove. To je uzrokovalo upotrebu trake kao dodatne ili dekorativne stropne rasvjete.

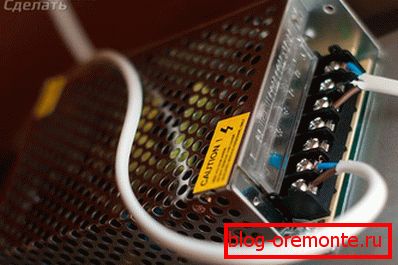

Odabir napajanja

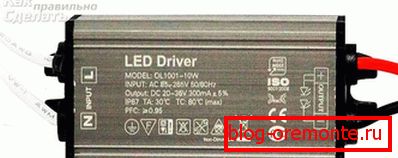

Za upravljanje LED trakom potrebno je napajanje istosmjernom strujom, pa se isključuje veza s zajedničkom mrežom. Morate instalirati uređaj koji pretvara izmjeničnu struju u istosmjernu struju, s naponom od 12 ili 24 volti. Da biste odabrali pravu snagu, morate izračunati njegovu snagu. Za izračun se uzima vrijednost snage od 1 metra trake, ukupnu snimku korištene svjetlosne naprave i faktor sigurnosti. Na primjer, SMD 3014 s duljinom od 6 metara - 24 - 6 - 1,15 = 165,6 W - energetska vrijednost za napajanje. Radni napon vrpce označava proizvođač.

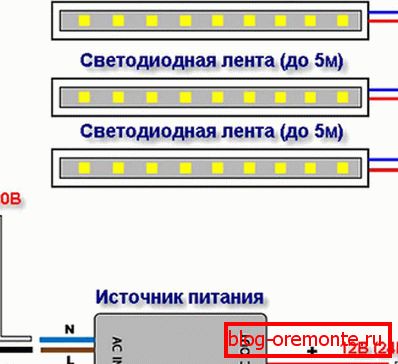

Pri korištenju višestrukih vrpci moguće je napraviti opću napajanje, ali zbog velike snage, takav uređaj će imati znatne dimenzije i bit će poteškoće sa svojim skrivenim položajem. Za svaku rasvjetnu traku prikladnije je pokupiti zasebni izvor napajanja. Razmislite o tome kako spojiti LED traku na napajanje, odaberite paralelni krug. Ako spojite kasetu u seriju, daljinske diode će primiti manje od svih napona i bit će dosadno.

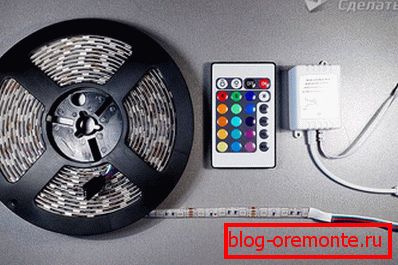

Spajanje RGB trake zahtijeva uključivanje regulatora u krug. Ako se izravno povežete s napajanjem, traka će svijetliti, ali se boja neće promijeniti. Postoje četiri žice za povezivanje, a na kontroleru postoje terminali s bojama:

  • B je plava.
  • G - zelena.
  • R je crvena.

Za četvrtu žicu, terminal je označen brojem napona - 12 ili 24 V. Nakon spajanja na LED traku, regulator je priključen na napajanje.

LED traka može se sastojati samo od LED diode iste boje. U tom slučaju kontrolor nije potreban za povezivanje.

Koraci instalacije

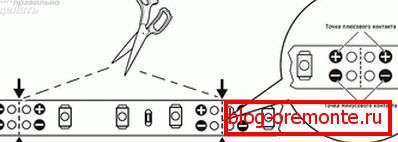

Rad počinje rezanjem trake željene duljine, potrebno je osigurati da rez priliči posebnim oznakama. Spojni dijelovi trake mogu se izvesti na dva načina: pomoću posebnih LED priključaka ili lemljenja. Montaža sklopa pomoću konektora može biti vrlo brzo i jednostavno dovoljno da stavlja traku na kontaktnu pločicu i zatvorite poklopac. Ova mehanička metoda ne zahtijeva nikakve vještine, ali je cijena dijela prilično visoka, ako je potrebno više veza, to će značajno povećati troškove rasvjete.

Najjednostavniji izvor napajanja ima dva terminala, jedan plus drugi je minus, važno je da ih ne zbunite kada se spojite s kontrolerom, jer u protivnom uređaj neće uspjeti. Nakon sakupljanja cijelog kruga, priključen je na mrežu putem ulaza napajanja. Ako LED trak ispravno radi, može se pričvrstiti na odabrano mjesto.

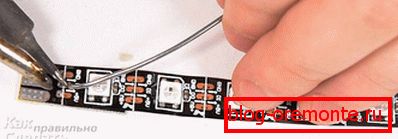

Ako je potrebno spojiti krajeve vrpce bez konektora, koristi se malo lemljenje. Sloj lemljenja se nanosi na kontaktne pločice spojnih traka, a zaštitni film mora biti uklonjen iz osnovice trake. Nadalje, dva dijela se međusobno preklapaju i zagrijavaju se pomoću lemnog željeza sve dok se lem nije otopio.

Ne biste trebali raditi duljinu LED trake više od pet metara, jer LED na kraju trake neće zasjati punom snagom.

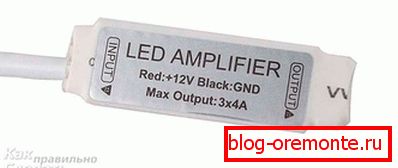

Ako trebate spojiti nekoliko boja, pojačalo je instalirano. Ovaj uređaj nalazi se iza prvog LED trake, a drugi je spojen na njega. Ova shema koristi jedan regulator i dva napajanja. Jednobojna LED traka ima samo dvije žice za spajanje na napajanje: crvena znači plus i plava znači minus.

Spajanje se provodi mehanički ili lemljenjem. Da biste to učinili, krajevi žica su oduzeta od izolacije i konzervirane. Sloj lemljenja se također nanosi na kontaktne dijelove vrpce. Postavljanjem žica na kontakte, oni se naizmjenično dodiruju s lemljenjem. Unatoč niskom naponu, golim krajevima treba biti omotana izolacijskom trakom. Dimmer može biti instaliran u krugu između vrpce i napajanja za regulaciju svjetlosnog toka.

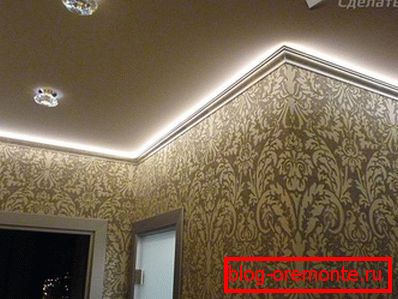

Ugradnja LED stropne rasvjete izrađuje se na čistu i odmašćenu površinu. Samo promatranjem ovog uvjeta, osigurajte pouzdano pričvršćivanje rasvjetnog uređaja.

Najnoviji modeli LED trake nude se kompletnim setom sve što je potrebno za priključak - jedinicu za napajanje koja ima zaštitu od pogrešnih polariteta i kontroler.

video

U ovom videozapisu vidjet ćete kako instalacija LED RGB LED trake na objekt:

U ovom ćete videozapisu vidjeti kako spojiti LED traku na napajanje, kao i kako podesiti svjetlinu daljinskog upravljača i promijeniti boju pozadinskog svjetla:
