Kako izraditi generator vjetra sa svojim vlastitim rukama

Sposobnost korištenja alternativnih izvora energije često privlači ljude. Stoga su pokušaji da se energija iz snage prirode dobije prije zajedničkog razdoblja. U ovom ćemo članku objasniti kako generirati vjetar vlastitim rukama kod kuće (od otpadnih materijala).

Generator vjetra može se koristiti za sljedeće svrhe:

  • sobna rasvjeta
  • povezivanje televizije ili audio opreme
  • povezati kućanske aparate ili uredsku opremu.

Najčešće, vjetar generator u zemlji zemljište ne može biti jedini izvor energije, osim ako je instaliran na mjestu ne u jednom primjeru.

Ponekad možete vidjeti cijelu mrežu vjetroturbina koje pretvaraju energiju vjetra u električnu energiju i akumuliraju ga u pripremljene baterije. Takvi izvori električne energije mogu se upotrebljavati namjerno, da rade samo s jednim kućanskih uređaja ili ih mogu spremiti kao sigurnosnu kopiju u slučaju odspajanja glavnog izvora električne energije.

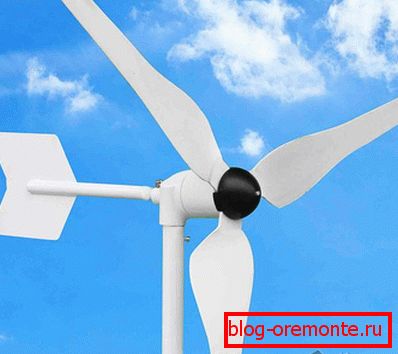

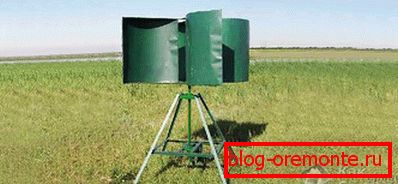

Glavna razlika koja omogućuje razlikovanje dvije vrste vjetroturbina je u obliku propelera: propelera ili jedrenja.

Prije nego što napravite vjetrenjaču, morate odlučiti za koju je svrhu potrebna. Teži zadatci postavljeni su za takav izvor energije, to će biti teže dizajn.

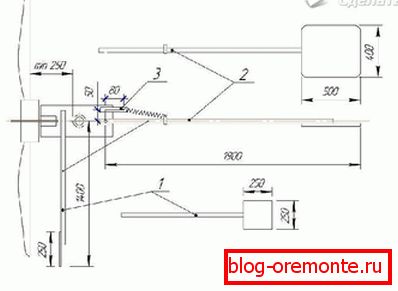

Struktura vjetroagregata uključuje:

  • vjetar kotača s oštricama;
  • mjenjač (mehanizam koji pretvara i prenosi okretni moment);
  • jarbol na kojem će se ugraditi;
  • baterija;
  • pretvarač (mehanizam za pretvaranje istosmjernog napajanja iz AC napajanja u AC).

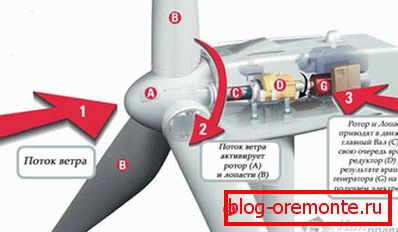

Rad generatora vjetra je sljedeći: vjetar vjetra kotača rotira s lopaticama energijom, a kroz prijenosni moment okretni moment se prenosi na osovinu generatora.

Kada samostalno izradite alternativni izvor energije, trebate obratiti pažnju na rotirajuću ili vertikalnu vrstu takvog uređaja - omogućava vam da dobijete više energije kroz učinkovit učinak energije vjetra na njemu.

Prvo morate pripremiti:

  1. Generator je 12 V, baterija je 12 V. Najčešće korištene baterije su kisele, gelirane ili oklopne - oni izdržavaju maksimalni broj ispuštanja - od 250 do 1200 ciklusa. Nije preporučljivo koristiti automobilsku bateriju zbog činjenice da ne podnosi ni puni 100 ispuštanja baterije, što znači da će brže i brže zamijeniti.
  2. Veličina rotora od 1,5 do 2 m.
  3. Metalna bačva ili volumen za proizvodnju lopatica.
  4. Dva releja - za punjenje baterije i punjenje svjetiljke (obična žarulja sa žarnom niti, snage od 25 do 150 vata - pokazat će da generator vjetra ispravno radi).
  5. Switch.
  6. Voltmetar.
  7. Okvir za spajanje
  8. Mast do 10 m (na primjer, metalna cijev ili PVC cijev s promjerom manjem od 160 mm, dizajniran za kanalizaciju ili tlačnu cijev. Cijevi za jednostavnu kanalizaciju neće raditi jer su pretijesne i krhke).
  9. Obložene žice (2-3 jezgre) s poprečnim presjekom od najmanje 4 mm?
  10. M6 vijaka, odgovarajuće matice i podloške u iznosu od 4 kom.
  11. Nehrđajuća žica s promjerom od 0,5 do 1 cm.

Alati će zahtijevati različite ključeve, bušilicu, odvijač i žičare.

Stvaranje i ugradnja generatora vjetra

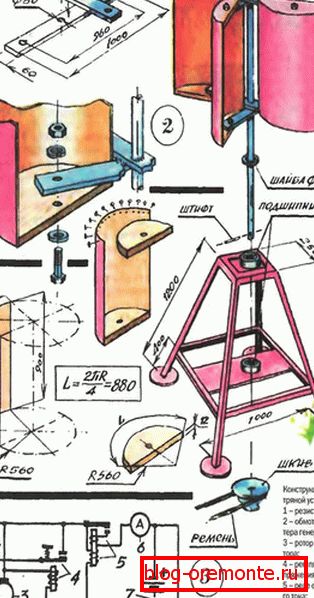

  1. Izvorno je potrebno napraviti generator vjetrenjača s rotirajućim tipom. Promjer rotora izravno ovisi o prosječnoj brzini vjetra tijekom godine. Rotor je cilindrična struktura čiji oštrice izgledaju kao lukovi u sekciji. Za proizvodnju rabljenog lima zakrivljenog u obliku luka. Lopatice su pričvršćene na gornji i donji disk s zakovicama i uglovima. Potrebno je pričvrstiti prirubnicu na donji disk. Namijenjen je pričvršćivanju noževa na rotor.
  2. Potrebno je uzeti kantu, označiti ga olovkom na 4 komada, pažljivo ga rezati do kraja. Na dnu pripremiti rupe za vijke tako da je os generatora jasno u središtu dna kante. Izrađena od zidova lopatica mora se saviti po željenom kutu - ovisno o smjeru i intenzitetu vjetra. Što je veća savijanja lopatica, to je veća brzina rotacije uređaja, no uređaj može brže propasti.
  3. Nakon toga, modificirana kantica, naime njezina dna, mora biti pričvršćena na remenicu s vijcima. Priključne točke moraju biti odabrane vrlo pažljivo - nepravilna montaža rezultirat će potrebom stalnog prilagođavanja položaja noževa i prilagodbe rotacije, što je teško učiniti na generatoru vjetra već instaliran na jarbolu.
  4. Potrebno je spojiti vodove na generator. Ako žica nije višestruka, poželjno je naznačiti položaj žica i njihovu oznaku s višestrukim oznakama.
  5. Nakon spajanja žica s generatorom, montirajte krug u razvodnu kutiju. Na ovaj način pripremljen generator trebao bi biti pričvršćen na jarbol, nakon čega se žice moraju priključiti i na generator i na jarbol. Generator mora biti spojen na krug, a nakon toga baterija. Opterećenje mora biti povezano pomoću žica s poprečnim presjekom od najmanje 4 mm?.

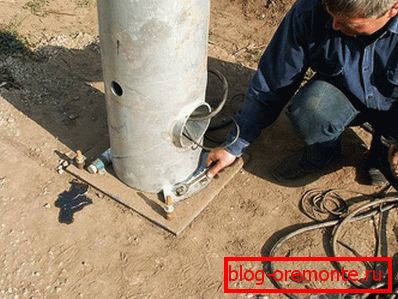

Postavljanje jarbola

Vatrootporna jarbola mora biti pažljivo osigurana. Da biste to učinili, pripremite rupu u tlu nešto većoj od promjera jarbola. Dubina rupe mora biti najmanje 50 cm. Postavljanje jastuka od pijeska na dno s razmakom od 10 cm, potrebno ga je utisnuti i proliti vodom. Nakon toga, cementni mort mora se uliti u rupu za 10 cm. U nju morate postaviti jarbol i, nakon što ga učvrstite, ispunite rupu betonom sa žbukom do kraja.

U slučaju kada je potrebno povećati učinkovitost generatora vjetra, trebate povećati duljinu jarbola za 30%. Visoki jarbol omogućava ne samo povećanje količine energije vjetra, već i eliminiranje smetnji vjetra u obliku zgrada ili stabala.

Videozapis: tehnički stručnjak

A ovo je primjer vjetrenjača propelera koji daje:
