Kako skinuti žicu

U postupku instaliranja žica, jedna od najkritičnijih faza rada je uklanjanje izolacije. Nije važno aluminijska žica, bakrena, emajlirana ili plastična izolacija, u svakom slučaju potrebno je pridržavati se tehnologije kada je uklonjena. Ako zanemarite preporuke i savjete o tome kako ukloniti žicu, tada će tehničke karakteristike proizvedenog električnog sustava biti niske. Razmotrite nekoliko tehnika za uklanjanje izolacije iz širokog raspona prevučenih žica.

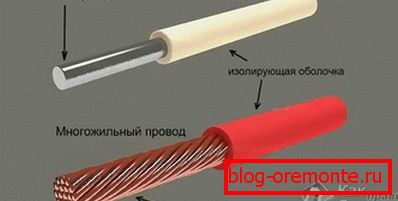

Značajke strukture žica

Žice su dvije vrste:

  1. Odnožilʹnye.
  2. Nasukan.

Jednodijelnom jezgrom podrazumijeva se žica u kojoj je presjek sastavljen od jednog vodiča ili žice. Kao što je za uzicu, poprečni presjek takve žice sastoji se od nekoliko tankih žica, koje se u nekim slučajevima međusobno isprepliću. Kako bi žica elastična i elastična, konac se dodaje strukturi koja se podsjeća na najlonsku žicu. Uzevši u obzir ove značajke, tehnologija uklanjanja izolacije u svakom pojedinom slučaju može se razlikovati.

Čišćenje noža

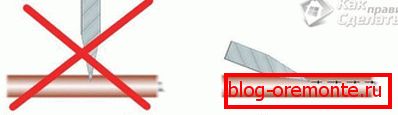

Kod uklanjanja izolacije nožem nemoguće je rezati žice u krugu s oštricom u okomitom položaju - može se stvoriti usjek bakrenog vodiča. Kao rezultat toga, s laganim zavojem, žica će lako i brzo srušiti na ovom mjestu, pogotovo ako ste poduzeli kako bi se žica skinula s debljinom od 0,6-0,8 mm. Nakon nekoliko zavoja žica se potpuno uklanja. Prilikom oduzimanja žice nožem, oštrica bi trebala biti gotovo u istoj ravnini s osi žice. Pre-izolacija se izrezuje po jezgri. Izolacija koja se odsiječe duž je odložena i jednostavno odrezana.

Uz ovu opciju za uklanjanje važno je biti oprezan, jer možete lako ozlijediti ruke.

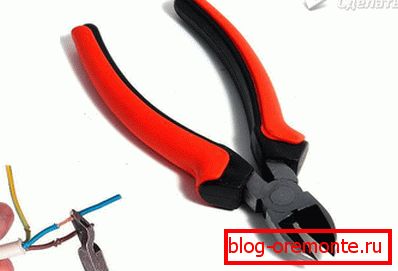

Upotreba bočnih rezača

Takav alat poput bočnih rezača često se koristi neispravno. Alat je preuzet u ruke kao što je potrebno, apsolutno nema pažnje posvećeno smjeru reznih rubova. Ako se nepravilno upotrebljavaju, bočne rezače morat će uložiti velike napore. Osim toga, u ovom slučaju postoji veliki rizik od loma žice zajedno s izolacijom.

Važno je da rezni rubovi imaju suprotan smjer alata. Ovom se opcijom oštrica izrezati u izolaciju, čak i uz malo napora. Kao rezultat, izolacijska cijev se uklanja sa površine vodiča, bez oštećenja.

Reflow metoda

U prisutnosti lemljenika, možete brzo ukloniti izolaciju toplinskom metodom. Da biste to učinili, zagrijte vrh lemljenika i lagano trčite kroz plastičnu izolaciju. Nakon zagrijavanja, plastika će se rastopiti i ukloniti. Ova metoda ne krši dirigent. Ako trebate ukloniti veliki broj žica s takvim namotom, preporučljivo je upotrijebiti poseban uređaj. Na primjer, posebni plamenik bi bio prikladan za stablo koje je prethodno bilo poznato kao "Oblik".

Metoda reflow je najučinkovitija ako je vaše ožičenje stare. Nakon dugog vijeka trajanja, plastično navijanje na žici postaje tvrd i lomljiv. Štoviše, ako žica gleda iz spojne kutije za dva ili tri centimetra, ni kliješta ni nož ne mogu to podnijeti. Ako upotrebljavate upaljač za cigarete ili lemljenje, skinite žicu.

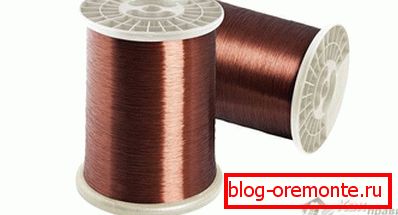

A ako je emajlirana žica

Ako vodič ima debljinu od 0,2 mm, onda bi najbolja opcija bila mehanička metoda za uklanjanje. Da biste to učinili, upotrijebite nož ili brusnu ploču koja je izolirana od strugotine.

  • Za obradu kabela, koji ima tanku izolaciju, možete koristiti brusni papir finog dijela. Sagnuti ga na pola s brusnim papirom unutra. Zatim stavite kabel u savijenu ploču žbuke i, lagano pritisnuvši prste, povucite žicu. Ovaj postupak treba nastaviti dok se caklina ne sklanja.
  • Ako se koristi nož, potrebno je staviti dio kabela na čvrstu podlogu. Zatim ga morate okrenuti u krug sve dok se caklina ne skrati s površine dirigenta.

Ako je vodič još tanji i ima promjer manji od 0,2 milimetara, tada mehanička metoda neće biti učinkovita. To je zbog činjenice da caklina kao rezultat toga ne nestaje, a sama žica može prekinuti. U tom slučaju, možete podnijeti termohemetsku metodu pomoću izolacijskog željeza i vinil kloridne izolacije. Za početak, topline za lemljenje, zatim stavite vinil klorid na stol, a na vrhu žice i uz to vodi vodu za lemljenje. Pod utjecajem visoke temperature stvara se klor koji će očistiti žicu od emajla.

U većini slučajeva, takve žice se koriste u radiokomunikacijama i rana su na induktivnim zavojima. Ima i ime - Litz. U svom izgledu karakterizira prisutnost velikog broja tankih žica, koje su upletene u jedan vodič i istovremeno pokrivene caklinom.

Ništa manje zanimljivo je još jedna opcija za uklanjanje izolacije cakline iz žice. Morat ćete kupiti tablete aspirina. Žica je postavljena na njih i slično je prošla s grijanim vrškom za lemljenje. Kao rezultat toga, žica je izložena, a sve ostalo je konzervirano.

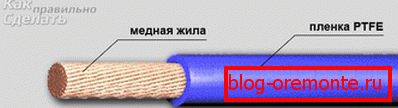

Uklanjanje PTFE izolacije

Pod fluoroplastikom se misli na polimer koji se proizvodi kemijskom metodom. Ima niz pozitivnih svojstava, na primjer, ne mokri od vode i vrlo je otporan na organsku tvar. Njegove tehničke karakteristike omogućuju da izdrži temperature do 300 ° C! Kao izolacija je idealna opcija, ali glavni nedostatak je visoka cijena. U tom smislu, koristim ga u posebnim slučajevima. U svakodnevnom životu primjenjuje se na mnoge radioamatere, budući da nakon lemljenja ima estetsku pojavu, zauzima malo prostora i ne rastopi se.

Sam materijal ima oblik tanke uske vrpce. Ona je zauzvrat bila čvrsto na ranu upletenu žicu. Okovite ovu izolaciju moguće je samo s nožem. PTFE se strugati na željenu duljinu. Čim je žica izložena, izolacija se povlači prema željenoj duljini, a preostali fluoroplast se odsiječe.

Izolacija od tkanine, gume, ukrašena bilo kojim od gore navedenih metoda. Glavna stvar je spriječiti rezove glavne jezgre!

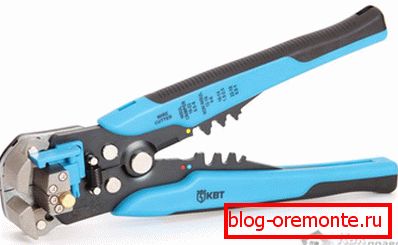

Automatski stripper

Sve gore navedene metode su ručne. Oni zahtijevaju više vremena i pažnje, a da ne spominjem iskustvo, kada je riječ o žicama s malim poprečnim presjekom. Ako radite na ovom području i redovito trebate očistiti žice od izolacije, najbolje je djelomično automatizirati ovaj proces. Za to, krpelji su posebno razvijeni ili su zvane - striptizeta.

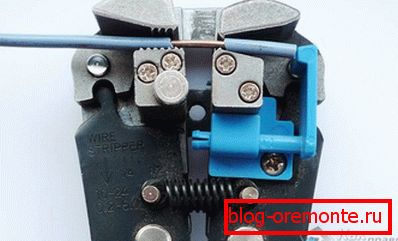

Sa striperom, izolacija se uklanja na dodir dlana. Razmislite o tome kako ukloniti žice pomoću striper modela WS-04.

Tehničke karakteristike stripera WS-04:

  • Možete ukloniti izolaciju i ugristi žice O0,5-2,7 mm sa presjekom od 0,2 do 6,0 mm2 bez unaprijed postavljanja.
  • Pri postavljanju mikroskopskog vijka možete ukloniti izolaciju od tanke žice od 0,25 do 0,5 mm.
  • Stripper vam omogućuje da zatezne konektore na žicama bez izolacije, izolirane ili automobilske žice pod dvostrukom stezaljkom 0,8-2,7 mm.

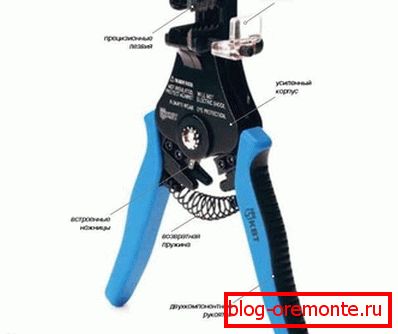

Svojim izgledom, striptizeta nalikuje krpeljima, na čijem kraju ima poluga za biranje. Gornji bregovi su pokretni, a donji su fiksni. Za stezanje žice je lijevi par, a pravo je uklanjanje i obrezivanje izolacije. Na prvoj noti ručica, lijevi nosač stezne žicu, a desni oštri rub u izolaciju. S konstantnim smanjenjem poluge, izolacija se postupno uklanja iz žice. Postupak skidanja žice za stripper traje nekoliko sekundi.

Postupak sekvencijalnog rada s modelom za striptiziranje WS-04 s jednosmjernom, nasadnom i dvosmjernom žicom:

  1. Žica je zategnuta između noževa za rezanje, koji se nalaze na unutarnjoj strani ručke. Zatim ih treba smanjiti. Rezultat je rezni kraj žice bez deformacije. Za usporedbu, rezni krajevi klinova uvijek su spljošteni i lagano oštri.
  2. U sljedećem koraku, jedan kraj žice umetnut je između pokretne i fiksne spužve. Nakon komprimiranja ručki, izolacija se uklanja. Takvim radom na vodiču nema urezaka.
  3. Da biste prilagodili točnu duljinu izolacije koju želite ukloniti, možete koristiti plavi pokretni graničnik.

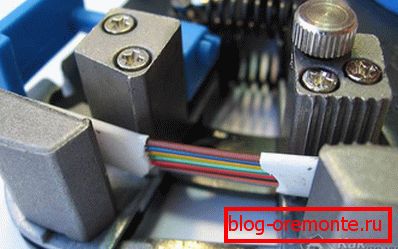

  4. Na žici s dva vodiča, izolacija se uklanja striperom u dva prolaza.
  5. Od prvog pristupa uklanja se klorvinilna cijev.
  6. U drugoj se fazi istovremeno uklanja izolacija iz dvije žice.

Radno vrijeme može trajati najviše 5 sekundi!

Osim toga, striper se također može koristiti za uklanjanje izolacije telefonskog kabela prije nego što ga utisne u priključak RJ-11. Ako se koristi vijčana veza, izolacija se uklanja iz žice samo jednim pokretom.

Striper se također može koristiti za uklanjanje zaštićenih žica. Prije svega treba napomenuti da je to vrlo težak zadatak, pogotovo ako je dirigent tanki. Dakle, prije svega, izolacija se uklanja iz zaštitne pletenice. Kako bi se uklonila središnja žica, omotač se odmotava iglom ili šiljkom. Ostaje napraviti jedan pokret sa stripperom i žica se oslobađa iz izolacije. Ručno zavarivanje oklopljene žice je naporno raditi, pogotovo ako imate samo nož. Nož je vrlo lako oštetiti žicu!

Dakle, naizgled striper je prilično svestran alat koji čisti različite žice od izolacije.

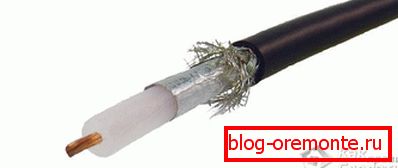

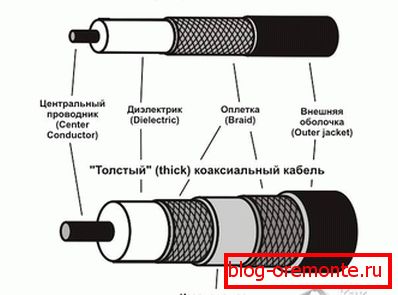

Koaksijalni kabel

Izolacija na koaksijalnom kabelu također možete skinuti vlastitim rukama. Iako je oprema za tu svrhu jeftina i pristupačna, reći ćemo vam kako raditi s kliještima i nožem. U pravilu se ovaj kabel koristi za spajanje satelitskog TV-a i standardnih F priključaka.

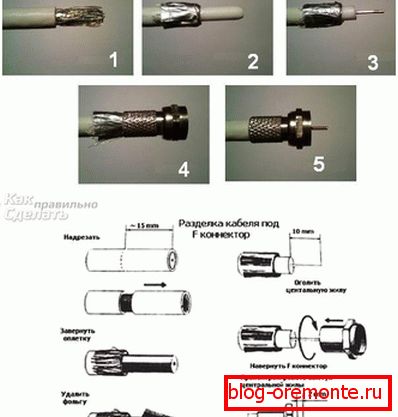

Korak-po-korak upute o tome kako izvući koaksijalnu žicu:

  1. Kabel treba oduzeti od vašeg tijela.
  2. Uzmite nož za tiskanicu i čvrsto pritisnite kabel pod pravim kutom od kraja kabela na udaljenosti od 2,5 cm. Ne možete pritisnuti kraj lopatice jer će se drugačije prekinuti i može odskočiti u oči.
  3. U ovoj fazi, potrebno je presijecati vanjsku ljusku, omotač, sloj folije i dielektričnu pjenu. U većini slučajeva, to je bijelo. To su takvi slojevi i okružena vena. U procesu uranjanja noža u kabel, osjetit ćete neki otpor. Čim se oštrica spusti na polovicu žice, potrebno ga je manje gurnuti. Izuzetno je važno ne oštetiti središnju jezgru!
  4. Tada biste trebali proći kroz krug kabela. Na taj način, budite oprezni da ne ostavljate ureze na jezgri.
  5. Sada izvucite i uvijte rezni rub izolacije. Takvim postupcima možete ukloniti rezni kraj izolacije.
  6. Ako se ožičenje proteže ispod kabelskog omotača, izrežite ih klinovima tako da se ne protežu izvan ruba obloge. Važno je istražiti žicu za serifs. Ako postoje, tada će se gornji postupak morati ponoviti.
  7. Dielektrična pjena može djelomično ostati na glavnoj jezgri. Možete ga ukloniti samo s noktom.
  8. Da biste kabel priključili na priključak F, najprije uklonite mali dio gornje ljuske.
  9. Da biste to učinili, od prethodnog mjesta odstraniti mjere osam milimetara. Napravite rez na gornjoj ljusci. Kao iu prethodnom slučaju, rez je okomito na žicu. Pazite da ne zakačite omotnicu. U nekim izmjenama konektora F nema potrebe ukloniti omotač, dok bi drugi, naprotiv, trebao ukloniti.
  10. Ako niste sigurni trebate li pletenicu u svom slučaju, ostavite ga privremeno. Ova pletenica nalazi se oko dielektrične pjene. Njegova ožičenja je manja od ljudske kose, pa se sav rad treba obaviti pažljivo. Jednako je sada rez potrebno učiniti s vrhom noža preko žice.
  11. Skinite osam milimetara kabelskog omotača, tako da se dielektrična pjena omotana u namotima ostaje na jezgri.
  12. Pletenica je omotana preko vanjske ljuske. Dakle, dielektrična je izložena. U ovoj fazi, obratite pozornost na zahtjev F-konektora: točno koji kraj žice treba biti u vašem slučaju.
  13. Ne bi trebalo biti moguće ožičenje između pletenice i središnje jezgre. Na pozadini bijele dielektrične, to će biti jasno vidljivo.
  14. Na kraju kabela nalazi se F-konektor.
  15. Dielektrična bi se trebala nalaziti na dnu konektora nakon što je montirana na njega. Neprihvatljivo je da je pogledao ili nije dosegnuo dno priključka.

Nije dopušten kontakt ustave s F-priključkom.

Sada je F-konektor spreman za rad.

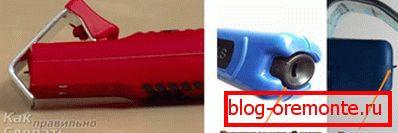

Štitnici za izolaciju kabela

Odvojeno, treba reći o posebnim noževima koji se izravno koriste za uklanjanje izolacije iz kabela. Na primjer, najpopularniji je kukičan nož. U radu je mnogo praktičniji od papira. Štoviše, zahvaljujući debelom oštricom, oni mogu raditi s pouzdanjem i hrabrošću. Bit će im teško za rezanje izolacije žice, ali rezati kabel: to je ono što trebate. Takva kuka dobro se uklapa u kabelski omotač, tako da ne izlazi iz njega. Međutim, ovaj alat nema sve prednosti, jer ne može pružiti dobar kabelski stripping.

Poznat još jedan specijalni nož.

U radu je vrlo jednostavno. Za početak upotrijebite palac da biste iscijedili posebnu braću. To je ispod njega da ćete navesti žicu. U ovom trenutku, mali nož koji se vrti oko svoje osi izviruje iz ručke. Nakon polaganja kabela, nosač ga pritisne na ovaj nož. Učinite dva ili tri okretaja oko žice dok ne dobijete rez. Sada, bez izvlačenja žice, izvucite alat s naporom prema kraju. Nož će se okrenuti i izrezati po školjci. Na kraju, ostaje jednostavno ukloniti odsječeni dio i nastaviti s radom.

Jedini nedostatak ovog uređaja je da je potrebno podesiti kotač izravno na dubinu određene vrste žice. Za konfiguriranje možete koristiti komad žice.

Također, ovaj nož se ne uspijeva uspješno nositi s uklanjanjem izolacije. To je zbog činjenice da uređaj može poravnati debeli kabel tijekom neopreznih postupaka.

Dakle, razmatrali smo najčešće metode kako ukloniti izolaciju od žice. Možda će jedna od gore navedenih metoda biti korisna u vašem slučaju. Uspješno raditi za vas!
