Kako spojiti rcd

Ako vaš stan ima veliki broj kućanskih aparata, uvijek biste uvijek trebali instalirati uređaj kao što je RCD. Inače će svi uređaji biti pod velikim prijetnjama. U članku ćemo pogledati kako ispravno povezati takav uređaj i automatski u stanu i privatnoj kući, pokazat ćemo dijagrame, fotografije i video upute.

Zašto trebate

Instalacija takvih uređaja potrebna je iz nekoliko razloga. Uglavnom je dizajniran za zaštitu. Zašto? Prvo, RCD štiti ljude od strujnog udara, osobito u slučajevima kada postoje smetnje u električnoj instalaciji. Drugo, uređaj aktivira i isključuje struju uslijed slučajnog ili pogrešnog kontakta s vodljivim dijelovima električne instalacije, u slučaju tekuće propuštanja. Treće, spriječeno je paljenje električnog ožičenja u slučaju kratkog spoja. Kao što se može vidjeti iz gore navedenog, ovaj automat zapravo obavlja važnu funkciju.

Danas je moguće zadovoljiti diferencijalne automatske strojeve koji se sastoje od povezivanja automatske sklopke i UZO. Njihova prednost je da zauzimaju manje prostora u ploči. U svim slučajevima, prilikom spajanja svih kontaktnih veza treba donijeti ne odozdo, već samo odozgo. Jedan od razloga je više estetski. Ali postoji mnogo važniji razlog. Činjenica da RCD može smanjiti učinkovitost rada svih predmeta kućanstva. Štoviše, tijekom popravka, električar neće biti zbunjen i neće morati proučavati složene, zamršene sheme. Dakle, sada je vrijeme razmotriti mogućnosti veze.

Metode povezivanja

Postoje četiri mogućnosti povezivanja:

  1. Bipolarni priključak na jednofaznu mrežu.
  2. Spajanje četverosjeda na trofaznu mrežu pomoću neutralnog.
  3. Spajanje četiri pola u trofaznu mrežu bez uporabe neutralnog.
  4. Povezivanje četiri pola u jednoj fazi mreže.

Razmotrite svaki slučaj zasebno.

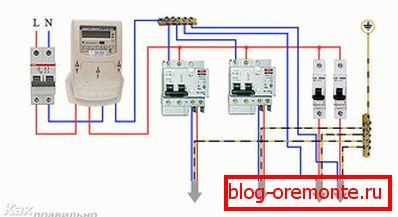

Spajanje bipolarskog RCD-a na jednofaznu mrežu

Među svim navedenim metodama povezivanja, ovo je možda najčešća shema. Kada je spojen, nema složenih zavoja. Štoviše, takav uređaj može biti povezan samostalno. Da biste to učinili, na kućištu ili u putovnici potrebno je saznati točno gdje se nalazi neutralna ili nula na stroju, kao i faza. U pravilu, na automatu su navedeni znakovi 1,2 i N. 1 - podrazumijeva dolazni fazni vodič, 2-izlazni fazni vodič i N označava nulu ili neutralnu.

Jedan od glavnih uvjeta za spajanje takvog RCD-a je da je u svim slučajevima instaliran nakon prekidača! Ovaj uvjet vam omogućuje da zaštitite mjerač od povećanja struje.

Bilo je slučajeva kada je uređaj propustio. Zašto? Stvar je u tome što je prošla struja koja premašuje nazivnu struju. Kako biste to spriječili da se to dogodi u vašem slučaju, kupite uređaj s što je više moguće s velikim nazivnim radnim strujama. Štoviše, kod spajanja važno je poštovati točan slijed. Inače, tijekom njegova rada mogu nastati problemi. Na primjer, ako je u vezi s povezivanjem nulih terminala s fazom, uređaj će odmah nestati.

Spajanje četveropolnog RCD-a na trofaznu mrežu pomoću neutralnog

Metoda povezivanja je također vrlo česta. Princip njezine veze praktički se ne razlikuje od jednofazne mreže. Samo u ovom slučaju je montiran četveropolni RCD. Ona ima četiri dolazne žice, koje su na stroju označene kao A, B, C i nula (N). U pravilu, ožičenje je prikazano na tijelu stroja. Jedina razlika može biti da na kvadrupolskom uređaju, nula može biti s druge strane. Najvažnije, pravilno spojite izlaze i ulaze.

Ovi RCD-ovi se koriste za zaštitu od električnih ožičenja kod velikih propusnih struja. Ako ga koristite radi zaštite od strujnog udara, preporučljivo je koristiti točku propuštanja koja je od 10 do 30 mA.

Za vrlo zaštitu uređaja automatski je montiran automatski prekidač ispred njega.

Najbolje je spojiti jednofazne mreže preko nulte sabirnice, koja je montirana izravno na DIN tračnicu u štitniku.

Pri povezivanju je iznimno važno promatrati označavanje boje žice, kao i spajanje neutralnih i faznih vodiča.

Spajanje četveropolnog RCD-a na trofaznu mrežu bez uporabe neutralnog

Ova shema se u većini slučajeva koristi za spajanje trofaznih elektromotora. Automat će ga odspojiti s mreže čim se pojavi mali kratki spoj namota. Za spajanje trofaznog motora potrebne su tri faze napajanja, naime A, B i C. Zaštitni vodič PE je također potreban, koji će poslužiti kao uzemljenje kućišta. Kao rezultat, nema smisla steći peterubu žicu, ali četiri žice će biti dostatne.

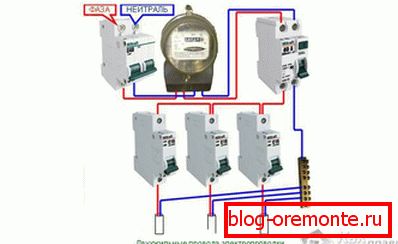

Priključivanje četverostupanjskog RCD u jednoj fazi mreže

Ta se uporaba može nazvati iracionalnom i svrhovitom. Međutim, u nekim je slučajevima to jedina prava odluka. Na primjer, ako u budućnosti planirate proširiti električni kabel, prebacite ga na trofaznu mrežu ili dodajući više jednofaznih mreža. Štoviše, takva shema se koristi u slučajevima privremene uporabe hitne zamjene neispravnog bipolarnog RCD-a. Veza je vrlo jednostavna. Za to je nula i faza spojena na odgovarajući terminal. U tom slučaju, priključak faznog vodiča na terminal izvodi se samo ako je gumb "Test" trenutno povezan. Takav terminal nalazi se blizu nule.

Veza u apartmanu iu privatnoj kući

Dijagram priključenja u stanu obavlja se samo na jednoj fazi mreže. Iz tog razloga veza se vrši u sljedećem redoslijedu:

  1. Uvodni stroj.
  2. Električni mjerač.
  3. WHO 30 mA.
  4. Električno ožičenje u stanu.

Ako u vašem stanu imate električnu energiju električnom energijom, na primjer, stroj za pranje rublja ili električnu pećnicu, preporučuje se dodatno priključiti i zaštitni uređaj RCD-a.

Što se tiče veze stroja u privatnoj kući, slijed povezivanja je sljedeći:

  1. Uvodni stroj.
  2. Električni mjerač.
  3. Automatski od 100 do 300 mA, izbor se vrši ovisno o količini struje koju troše svi kućanski aparati.
  4. Automatski stroj za pojedinačnu potrošnju struje. Uobičajeno se koristi 10 do 30 mA.

Zato smo s vama razmotrili neke od značajki i razlike veze RCD-a u određenim okolnostima. Najvažnije, zapamtite da ako nemate pojma o ovom sustavu, onda je bolje ne eksperimentirati.

video

Nekoliko riječi o tipičnim pogreškama pri povezivanju RCD-a:

sheme

Da biste ispravno instalirali RCD, pozivamo vas da se upoznate s nekim dijagramima veze:
