Kako spojiti uzemljenu utičnicu

U privatnim zgradama i stanovima novih zgrada, čije je ožičenje izvedeno tročilnim ožičenjima, problem uzemljenja u pravilu je lako riješen. Ali kako spojiti utičnicu s uzemljenjem u kućama starih zgrada, a ne svatko zna.

U takvim kućama, ožičenje je načinjeno u obliku dvoslojne linije, zbog čega je zadatak nešto kompliciraniji. Da biste je riješili, morat ćete poduzeti niz dodatnih radnji. Ove se operacije obično opadaju na organizaciju druge (uzemljivačke) jezgre, koja se proteže od ravne ploče do osnovnog električnog štitnika za pristup.

Mogućnosti uzemljenja

Pri obavljanju električnog rada, omogućujući vam jednostavno spajanje na mrežni utičnicu uz uzemljenje, moguće su sljedeće opcije:

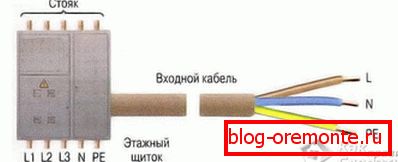

  • Postavljanje dodatne sabirnice izrađene od bakrene žice od određenog promjera i pružene iz prostorije na pristupnu razdjelnu ploču s besplatnim stezaljkama za uzemljenje.
  • Raspored takozvanog "nula", čija se bit sastoji u povezivanju kontakt uzemljenja izlaza na "nulu" žicu. Stručnjaci električara smatraju ovu metodu spajanja poželjnijom, jer u ovom slučaju postaje moguće korištenje zaštitnih uređaja za isključivanje u liniji.

Izolacija žica koje se isporučuju u apartman za praktičnost spajanja izrađuju se u različitim bojama. Žica za uzemljenje u skladu sa standardom izolirana je miješanom žuto-zelenom bojom, dok je fazni vodič obično izrađen od smeđeg ili crvenog omotača. Žica "nula" u većini slučajeva obavlja se u plavoj ili plavoj izolaciji.

Ako u stanu postoje spojne kutije, veza se može izravno povezati s njima (ako je, naravno, treći uzemljivač).

Postupak spajanja

Neposredno prije nego što spojite dvostruko uzemljenu utičnicu, morat ćete izvršiti sljedeće pripremne radnje:

  • uklonite krajeve žica koje napajaju struju u utičnicu;
  • uklonite dekorativni poklopac od montiranog proizvoda;
  • otpustite pričvrsne vijke na stezaljkama na koje će se žice kasnije spojiti.

Daljnje manipulacije povezane s priključkom u utičnice smanjuju se, u pravilu, u sljedećim operacijama:

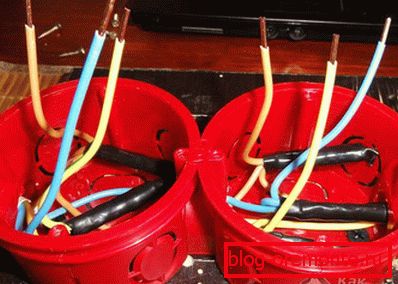

  1. Krajevi žica, koji su izvedeni iz plastičnog kutija za slijetanje, vode se do kontakata i utovaruju u odgovarajuće završne rupe. Faze i neutralne žice mogu se povezati bez obzira na njihovu funkcionalnu svrhu (tj. Mogu se zamijeniti). Nasuprot tome, vodič za uzemljenje mora biti spojen na stezaljku s posebnom oznakom koja je simbol stanja.
  2. Nakon spajanja žica, kućište utičnice bez pokrova se pričvršćuje pomoću samoreznih vijaka na plastičnu montažnu kutiju (kutiju); istodobno su žice za napajanje uredno upakirane u njegov slučaj.
  3. Izlazi starog tipa opremljeni su posebnim nogama koje omogućuju pričvršćivanje kućišta pritezanjem vijaka.
  4. Nakon fiksiranja utičnice na donjoj ploči, ponovno provjerite vijke na matičnoj ploči i samo zamijenite dekorativni poklopac.

Zaključno, morate upozoriti da prije nego što provodite cijeli niz mjera za spajanje utičnice, obavezno uklonite napajanje iz cijelog stana. Takvo isključivanje obično se vrši isključivanjem odgovarajućeg stroja ili odvrštavanjem utikača.

video

U sljedećem videozapisu možete vidjeti kako je utemeljena utičnica instalirana na profesionalnoj razini:

foto

sheme

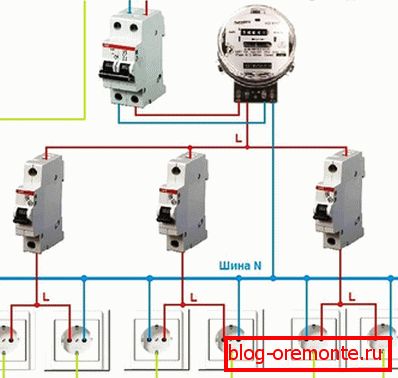

Sustavi koje smo vam ponudili pomoći će vam da pravilno priključite utičnicu uz uzemljenje:
