Ugradnja grijača za grijanje

Kada stvorite projekt krova obično pokušati uzeti u obzir vjerojatnost opterećenja od oborina. Ako se takvi izračuni izvrše pogrešno, cijela se struktura može srušiti. U nekim zimama snijeg pada više nego obično. Kako ne bi patili od toga, trebate instalirati grijače za grijanje.

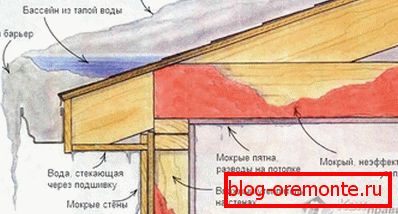

Zašto se akumulira

Uzroci leda povezani su s vanjskim i unutarnjim čimbenicima:

  • Česte promjene temperature. To dovodi do činjenice da se sloj snijega, koji je već ležao, mogao rastopiti, nakon što je temperatura pala, zamrznula se i pokrila sljedeću.
  • Neuspjeh da se zakorači nagib krova. Mora se izračunati u skladu s klimatskim značajkama određenog teritorija.
  • Nečisti kanalizacijski kanali. U jesen, žlijeb bi mogao zaspati. Začuje rupice, što sprječava odljevi vode.
  • Nedovoljno zagrijavanje potkrovlja.
  • Prisutnost prostorije u potkrovlju. Kada koristite tavan kao dnevnu sobu, isparava se, pored toga, to dovodi do povećanja temperature podova. Iz ovog se snijega topi i voda se smrzava.
  • Nepravilno čišćenje krova.

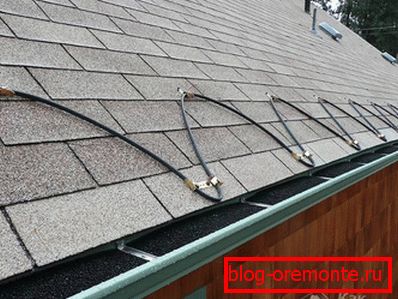

Sustav grijanja za gutere obično se montira uz grijanje nekih dijelova krova. Uređaj ove vrste ima sljedeće zadatke:

  • Uklanjanje leda i zamrznutih nodula na krovu.
  • Spriječiti truljenje krovnih paluba zbog nakupljanja vlage.
  • Oslobađanje rupe zagušenja za prolaz fluida.
  • Spriječiti nagle promjene temperature, što može oštetiti neke materijale.
  • Smanjite težinu pada sedimentnog sloja kako biste smanjili opterećenje.
  • Proširivanje života podova i cijelog krovnog sustava.
  • Automatiziranje čišćenja krovova.

Načelo rada sustava grijanja

Sustav grijanja radi u automatskom načinu rada. Nije potrebna intervencija korisnika. To osigurava činjenica da projekt omogućuje postojanje posebnog senzora koji kontinuirano prima podatke o temperaturi okoline. Ona prenosi signal regulatoru koji zatvara krug za napajanje električne struje i grijaćih elemenata koji su već na mjestu, zagrijavajući sloj snijega ili leda.

Ako je potrebno, aktivacija se može obaviti ručno, obično za to je dodatni prekidač.

Odaberite vrstu kabla za grijanje

Temelj cijelog mehanizma je grijaći kabel. Za neke, ovaj koncept je nešto novo, ali zapravo takva rješenja korištena su više od jedne godine.

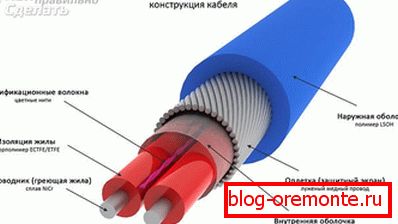

Buntovna. U izgledu je nalik običnom jednorukom ili nasuknutom aluminijskom pletenom kabelom. Grijanje nastaje uslijed unutarnjeg otpora vodiča. Temperatura se lako održava na istoj razini, što jamči pouzdanost sustava. Obično je u pristupačnom rasponu cijena.

Samoregulirajući. Struktura ovog dirigenta je složenija, a njegov je trošak veći. Kao što naziv implicira, ovaj kabel može raditi samostalno, bez intervencije korisnika. To znači da u različitim područjima mogu postojati različite temperature. To se objašnjava sljedećim mehanizmom: između dva vodiča nalazi se izolator, koji u određenoj mjeri odašilje električnu energiju. Što je niža temperatura, to je manji otpor, što više struja prolazi, a više se zagrijava. Nakon zagrijavanja, otpor se povećava i propusnost se smanjuje.

Svaka od ovih opcija ima svoje snage i slabosti. buntovna:

  • brzo zagrijavanje;
  • jednostavnost ugradnje dvoslojnog kabela;
  • jednostavnost proračuna snage po linearnom metru;
  • Nema veze s posebnim nijansama.

Nedostaci uključuju:

  • potreba za postavljanjem određene deklarirane duljine;
  • prekomjerna potrošnja električne energije u neravnim područjima;
  • Kao ček prije instalacije, dostupno je samo mjerenje otpornosti.

Prednosti samoreguliranja uključuju:

  • mogućnost korištenja bez termostata;
  • ugradnja komada proizvoljne duljine;
  • otpornost na fizički stres;
  • ekonomičnija potrošnja u usporedbi s buntovnim;
  • otpornost na padove napona;

Neki nedostatci:

  • relativno visoka cijena;
  • spor zagrijavanje;
  • visoka početna snaga.

U nekim situacijama, radi uštede troškova, te dvije vrste kombiniraju se. Na primjer, uz obronak krova, gdje je poklopac snijega ili leda otprilike isti, dozvoljen je buntovno, a samo-regulirajući kabel položen je u kanalizaciju, odvode i lijevke.

dizajn

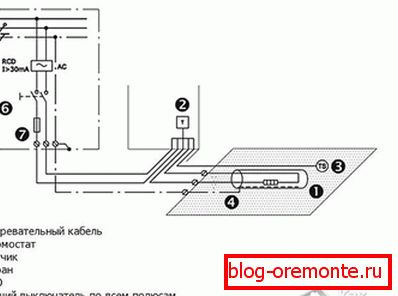

Osim same baze grijanja, neke komponente i dalje će biti potrebne:

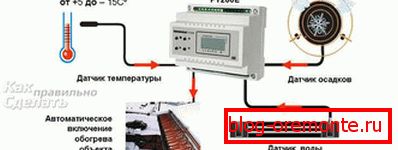

  1. Senzor temperature Najbolja opcija bi bila mala meteorološka stanica. Moći će pratiti ne samo temperaturu, već i vlagu, kao i količinu padalina.
  2. Termostat. U takve se svrhe daje prednost elektroničkom proizvodu. Točnije prati fluktuacije i održava dovoljno opterećenja.
  3. Hladni kabel. Obično se uzimaju u dvostrukom omotaču. Ona će poslužiti kao moć za povezivanje opterećenja. Odjeljak je odabran ovisno o ukupnoj potrošnji sustava.
  4. Signalni kabeli. Koristi se za senzore temperature i vlage.
  5. Automatski prekidač Broj polova ovisit će o dolaznoj mreži.
  6. Montažne kutije. Jedan će biti potreban za termostat, jedan za automat, ako nije ugrađen u opći štit i drugi za vremensku postaju.
  7. RCD. Obavezna stavka. Ovaj uređaj omogućit će vam da pratite najmanje propuštanje i odmah zaustavite strujanje struje kako bi zaštitili sve stanovnike kuće.
  8. Spojevi za hermetičke kabelske spojeve. Učvršćivanje materijala u obliku vijaka, klinova, nosača za žice.

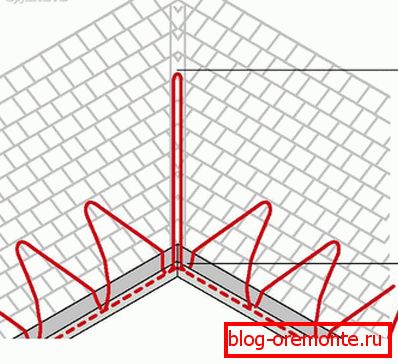

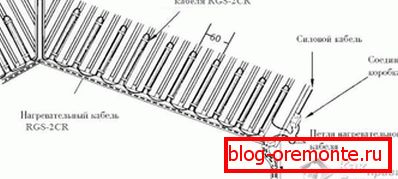

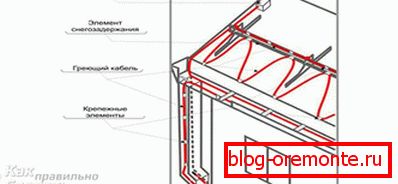

Sada je potrebno izračunati duljinu potrebnog grijaćeg kabla. Da biste to učinili, izmjerite duljinu svih horizontalnih i vertikalnih odjeljaka. Obično se dvije žice ulaze u kanal, tako da se rezultat mora pomnožiti s dva. Za okomiti odvodni kanal postoje i dva, ali je važno dodatno zagrijati dno, budući da je bliži tlu i može se snažno zamrznuti. O rezultatima treba dodati oko 10% zaliha. Nastavit će napraviti dodatne zavoje u dimnjakima. Duljina segmenta, koja će biti na krovu, ovisi o načinu instalacije. Može se izvesti u nekoliko niti ili zmija. Visina petlje zmija odabrana je prema uzorku postavljenog podnog obloga, ali ne smije biti manja od širine preko koje se obično formira mraz (prosječno ova vrijednost doseže 35 do 40 cm). Ako na krovu postoji unutarnji kutak (endova), tada se nužno uklapa i grijaći kabel. Potreban je minimum? njegova duljina u dvije linije.

Snaga kabela za svaki slučaj izračunava se pojedinačno, ali ima nekoliko prosječnih vrijednosti:

  • U normalnim uvjetima polazna točka je 22 W za buntovna kabela i 30 W za samoregulirajući kabel po metru.
  • Za mekane krovove i plastične odvode, snaga po linearnom metru ne smije prelaziti 17 wata.
  • Ako postoji mogućnost jakog zaleđivanja metalnog kanala, dopuštene su dvije linije snage 50 W po linearnom metru.
  • Uz veliku širinu, žljebovi ne mogu stati na dva, već na tri ili više redaka.
  • Ako je potkrovlja hladna, tada će biti dovoljno 70 W / m2, U slučaju kada se potkrovlje koristi ispod potkrovlja, tada se broj okreta i linija računa tako da se dobije od 200 W / m2.

Sada, znajući ukupnu duljinu cijele linije i snagu svakog dirigenta, možemo izračunati ukupnu potrošnju. U skladu s ovom vrijednošću, odabiru se prekidač, hladni kabelski dio i termostat.

instalacija

  • Instalacija je najbolja od vrha prema dolje. Ali ne morate početi s grijačem.
  • Unutar sobe odabiremo mjesto električne ploče. Ako je potrebno, pomoću perforatora, zauzmimo ga. Izbušavamo rupe i učvrstimo kutiju s vijcima i klinovima.
  • Izvršavamo instalaciju strojeva za svaki pojedini krug. Ovdje također instaliramo termostat.
  • Izlazimo iz mrežnog kabela. Povucite ga na razinu na kojoj će se spojiti s grijanjem.
  • Pod krovom je postavljen zataljeni razvodni kutija. Pokreće žicu za napajanje.
  • Zatim morate temeljito očistiti sve kanale i mjesto na krovu gdje se planira instalacija.
  • Izmjeren je otpor grijaćeg kabla i vrijednost je provjerena radi sukladnosti s deklariranim. Indikacije se upisuju u putovnicu.

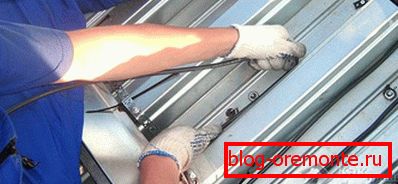

  • Početak grijanja počinje. Prvi korak je postavljanje na krov. Da biste ga pričvrstili, koristite posebne ploče s nosačima ili rešetkama. Omogućuju vam da shvatite potrebnu visinu i val zmija ili udaljenost između paralelnih niti.
  • Proizvedeno polaganje u horizontalne kanale. Kako bi se osigurao nužan razmak između kabela (mora biti najmanje 3 cm), koriste se posebne plastične stezaljke ili metalni potpornji. Neke od njih su obješene na rubu utora, a druge moraju biti fiksirane zakovicama.
  • Oko lijevka je potrebno napraviti nekoliko dodatnih skretanja. Ni u kojem slučaju ne bi trebao biti zagušenja, to je učinjeno za brzi odljev vode.
  • Za spuštanje žice u okomitoj cijevi, nanesite kabel s plastičnom omotom. Kabeli ne smiju prijeći jedni druge. Da biste to učinili, moraju se prethodno odvojiti pomoću posebnih razmaka. Na dnu petlje pričvršćen je malim izbočinama. To možete učiniti bušenjem četiri rupe i pričvršćivanjem vodiča pomoću estriha.

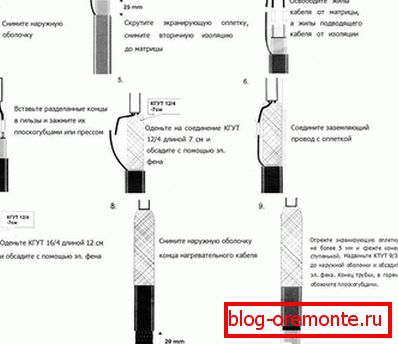

  • Krajevi vodiča se dovode u ugrađeni okvir. Unutar veze je napravljen s hladnom žicom.
  • Senzor temperature može se montirati bilo izravno u blizini odvoda ili na sjevernoj strani kuće tako da može pokupiti najnižu moguću temperaturu.
  • Kada je cijeli sustav montiran prije pokretanja, potrebno je provjeriti RCD. Zatim se primjenjuje napon i prati stanje poloľenih autocesta.

U slučaju kada se struja vode odvija u sustavu oborinskih voda, kabel se mora polagati u dubinu smrzavanja. Za ravne krovove, potrebno je dodatno koristiti posebne lijevke s grijanjem, kao i položiti kabel oko otvora za odvod na isti način kao u slučaju običnih lijevaka. Tijekom postupka ugradnje pazite da izolacijska ovojnica ne bude oštećena. Ako se to dogodi, u slučaju otpornog kabela morat će zamijeniti cijelu autocestu.

Prije kupnje kabela pazite da se upoznate sa svim njegovim karakteristikama, kao i s dopuštenim temperaturama njegove uporabe. U fazi projektiranja bolje je konzultirati se s profesionalcima koji su neko vrijeme bili bavili sličnim radom. Zapravo, tijekom instalacijskog postupka nema ništa što ne možete učiniti sa svojim rukama.

video

Izvedba za ugradnju grijaćeg kabela za grijanje grijanja prikazana je na sljedećem videu:
