Armirano betonske ograde - svojstva i proizvodnja

Tijekom gradnje svake kuće, gotovo uvijek se koriste armirano betonske ograde. Zahvaljujući njemu moguće je ojačati otvore na zidovima, što blagotvorno utječe na snagu strukture. U tvornici se koristi GOST 948 84 za armiranobetonske oplate, što omogućuje postizanje potrebnih parametara, ali se mogu napraviti samostalno.

U foto - pogonu željezni mostovi s oznakama

Tvornički modeli isporučuju se na gradilište nakon prethodnog naloga. Ako uzmemo u obzir cijenu proizvoda, ideja se predlaže, nije li bolje da to napravite vlastitim rukama?

Vjeruje se da su tvornički projekti bolji i pouzdaniji. No, domaći proizvodi nisu manje kvalitetni i ne čine ih lako. Osim toga, dobit ćete očitu uštedu, jer samo trebate platiti za kupljene materijale, a sami ćete obaviti sav posao. Ovaj će članak pomoći da se pravilno pripremi i izvršava.

Veličine armiranobetonskih oplata prema marki

Pregled skakača

Elementi armiranog betona naširoko se koriste u gradnji. Ove strukture, zbog svoje trajnosti i snage, danas zauzimaju vodeća mjesta među građevinskim proizvodima. Težina armiranobetonskih oplata ovisi o njihovoj veličini i može biti mala ili dosta impresivna, ali ovo je vrlo važan detalj.

Ove se strukture koriste u izgradnji kuća iz mnogih materijala, uključujući:

  • pjenasti beton;
  • opeke;
  • beton.

Obično ojačani proizvodi se postavljaju iznad otvora prozora i vrata u cigle, blok, kamene zidove.

Armirano betonske oplate raznih tipova

Značajke dizajna

Proizvodna tehnologija простая, однако, она дает высокие результаты строительства. Заключается она в том, что в опалубку закладывают стальную арматуру и заливают ее бетонным раствором. Тем самым удается создать баланс между всевозможными растяжениями и изгибами, а также сжатием.

Postoji nekoliko vrsta w / b skakača:

  • nacionalne momčadi;
  • prozor;
  • ležaja;
  • kvadrat.

Izrađene su od teških razreda betona, označene odgovarajućim slovima, a također označava veličinu, dužinu i opterećenje dizajna. Razmotrite više opcija armiranobetonskih oplata:

montažni Самые популярные изделия. Их маркируют буквами ПР и они состоят из плит и классических брусков железоbeton. montažni конструкции являются преимущественными, так как в процессе работы можно поставить перемычку и дальше продолжать работу. Подгонять кирпичи и выравнивать ряды не нужно, так как можно изготовить элемент необходимого размера.



prozor Koriste se za blokiranje otvora iznad prozora. Ovi se modeli posebno koriste u zgradama od umjetnog i prirodnog kamena, zgrada od opeke.
ležaj Koristi se u slučaju kada je potrebno zatvoriti otvaranje nosivih zidova. Pojačani armirani betonski nosači postavljeni su da uklone opterećenje od pregradnih zidnih ploča. Iz zidova koji se nalaze iznad otvora, noseće grede.
olovka Tanak nosač lintel, koji se koristi u unutarnjim pregradama debljine 120 mm i na otvorima vrata.
Izračunavanje armiranobetonskih oplata za prozore i blokove vrata

Veliki skakači nazivaju se nosači. Vodoravno smještene grede s polica - vijcima. Polica u ovom dizajnu je potrebna kao osnova i visoka struktura će ostati na njemu. Sve ove vrste skakača vrlo se često koriste u izgradnji raznih predmeta.

Savjet: Možda ćete morati rezati armiranobeton s dijamantnim krugovima kako bi se uklopili u armirano betonske ograde.

Proizvodna tehnologija

Da biste sami izvukli jumper, trebat će vam sljedeće:

  • betonska miješalica (po izboru);
  • odbora;
  • uglovima;
  • okovi;
  • žica za remenje;
  • nokti;
  • pijesak;
  • cementa.

Moguće je da u procesu rada možda trebate druge.

Savjet: prije nego počnete raditi, napravite ispravan izbor armiranobetonskih oplata.

Na primjer, mogu se primijeniti obični elementi:

  • kako bi se spasili za izgradnju male zgrade s laganim strukturama;
  • za konstrukcije, gdje se svodovi podova preklapaju na ojačanim pojasevima koji samostalno prihvaćaju i ravnomjerno raspoređuju opterećenje.

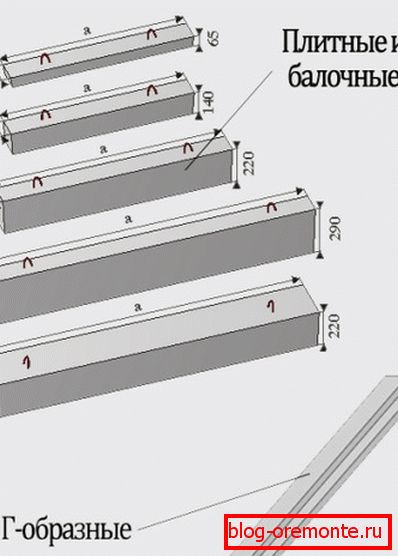

Volumen armiranobetonskih oplata ovisi o njihovoj svrsi.

opcije

Postoje dva načina kako napraviti skakače:

  1. Prvo, to je napravljeno na tlu, a zatim ugrađeno u otvor.
  2. Napunite kratkospojnik izravno iznad otvora.

Ako je prva proizvodna inačica prikladna, morat ćete podignuti završnu strukturu i postaviti je iznad otvora. U drugom slučaju, morat ćete napraviti oplatu neposredno iznad otvora. Prva opcija je veća radno intenzivna u izvršenju, možda čak i treba mehanizam za podizanje.

Izrada na tlo

oplata

Ako odlučite napraviti skakač na drugu opciju, ulijte je na otvor, možete uštedjeti novac, trud i vrijeme. Dodatni pozitivni aspekt metode - možete se ograničiti samo na jedan proizvod.

U nastavku će se ponuditi upute koje će vam pomoći u razumijevanju nijansi djela.

Savjeti: oplatu treba čvrsto pričvrstiti, jer će se u njemu uliti vrlo velika konkretna masa.

  1. Za oblik najčešće korištenih drvenih ploča, od kojih su oblikovani štitovi debljine 20-25 mm.
  2. Koristite ih čavlićima ili vijcima kako biste ih pričvrstili, a potonji bi trebao biti pričvršćen odvijačem, tako da nakon postupka možete lako rastaviti strukturu, Samo odvrnite vijke i možete ga ponovno koristiti na drugom mjestu.
  3. Umetnite vodoravni štitnik u otvor, koji podupirač mora podržavati odozdo., Može se postaviti u istoj liniji s kvačilom ili prijeći. U drugom slučaju, instalirajte ga ne na stranu, već na vrhu.
  4. Stavite armaturnu mrežu na dno oplate.
  5. Osigurajte okomiti štit s vijcima, i za bolju stabilnost, vezati ga na polaganje rešetkom žicom za pletenje. U ovom slučaju, zbog betonskog opterećenja, štit se neće pomicati i čvrsto će biti pričvršćen na bazu.

Savjet: Često je nemoguće da obična bušilica postane neophodna kroz kanal u konkretnoj robi, a zatim će se spasiti dijamantno bušenje rupe u betonu.

zagrijavanje

Između naslaga i prednjeg zida, svakako napravite sloj izolacije, na primjer, mineralnu vunu, preporučenu debljinu od 100 mm. Stavite materijal u oplatu i napunite betonom. Valja napomenuti da će okvir prozora doticati površinu, pa instalacijska pjena neće moći jamčiti njegovu dobru stabilnost.

zagrijavanje ЭППС

Savjet: ležite u ovom slučaju, padine na prozoru s oplatom opeke, koje se oslanjaju na prozor. Zatim pričvrstite cijeli sklop s ugrađenom pjenom.

Ako se podloga koristi na padinama, mora ih ponovno izolirati. Možete upotrijebiti sljedeće, što je jednostavnije i pouzdanije. U ovom slučaju, ekstrudirana polistirenska pjena će igrati ulogu izolacije.

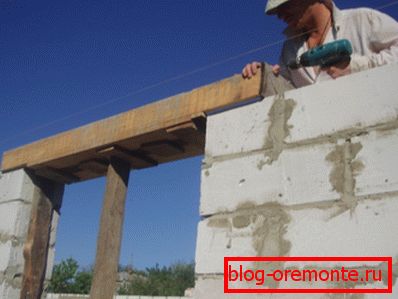

Izgled podržava

Materijal ima jaču površinu i debljinu od 30 mm. Nakon postavljanja prozora, ispunite razmak između izolacije i okvira s pjenom. Sada će njezin temelj biti čvrsta avion. Zbog toga je prozor u otvoru čvrsto fiksiran i nema potrebe za korištenjem dodatnih slojeva izolacije.

pojačanje

U ovom slučaju, promjer armature ovisi o tome koristi li se armiranobetonska šipka - šipka ili ploča. Ako proizvod ne bi trebao biti nošenje i da će uzeti mali teret, možete koristiti običnu metalnu šipku. O se također koristi kada je krovna konstrukcija lagana i koristi se ojačani pojas.

Pojačanje lintela

Za naš dizajn, možete koristiti armaturu mrežu od 2 niti, u ovom slučaju je potrebno uzeti bar O6-8 mm. Armatura mora biti postavljena duž cijele duljine nadvoja i vezana žicom za pletenje.

Savjet: u ovom slučaju ne treba primjenjivati ​​zavarivanje za spajanje ventila.

Kako ojačati oplate

Za ugradnju vodoravnog štitnika oplate potrebno je napraviti potpornje. To je opasno zanemariti, budući da beton ima vrlo veliku težinu, oko 2,5 tona po kubnom metru. m.

Kada se otopina ulije u kalup, njezina se gravitacija može savijati ili pomaknuti štit, od kojeg može patiti oblik budućeg proizvoda, i nemoguće ga je ponovno obnoviti. Stoga, proces treba uzeti ozbiljno.

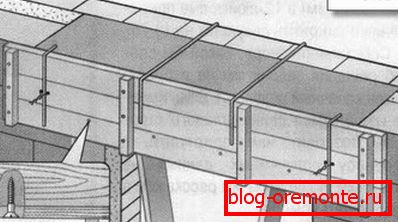

Oplata za w / w element

Postavite nosač u sredinu otvora bliže prozoru i pričvrstite ga. Spojite unutarnji rub obrisa s okomitim štitom tako da oblik ne može padati.

Izlijevanje betona

Koristite beton M200 za popunjavanje ograda. Za njezinu pripremu potrebno je pripremiti zdrobljeni kamen, pijesak i cement u omjeru 2: 5: 1.

Совет: песок хорошо просейте, щебень - промойте, чтобы на нем не было грязи. Применяйте только свежий цемент, от этого зависит прочность beton.

  1. Pomiješajte suhu smjesu temeljito u betonskoj mješalici i zatim dodajte vodu. Kakvoća betona ovisi o tome kako je otopina miješana. Ako nema betonske mješavine, pomiješajte otopinu temeljito s lopatom.
  2. Prilikom lijevanja betona u kalupe, nužno je lagano podići armaturu iznad vodoravnog štitnika tako da se ne skrene i potpuno potopi u otopinu. Da biste to učinili, uzmite komade razbijenih opeka, otprilike 200 mm debljine i stavite ih ispod mreže za pojačanje.
  3. Zatim ulijte betonsku otopinu u oblik. Nakon što se dobro stvrdne, rastavite oplatu i nastavite postavljati zid iznad obrasca.

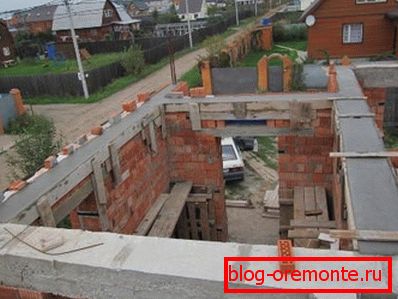

Izlijevanje betona

Po izboru, četvrtina se može postaviti u prozorčićima, izgleda vrlo praktično i lijepo. Takva pregrada će moći sakriti jaz s instalacijskom pjenom, kao i zaštititi vaš dom od hladnog zraka i skica. Na stranama i na vrhu prozora kvartal bi trebao odgovarati veličini od 50 mm, a donji dio, gdje je ugrađen prag, je 20 mm.

Proizvodi od betona i četvrtina

Savjet: kod izrađivanja samonosnih skakača iz armiranog betona za prozore, potonji bi trebao biti učinjen četvrtinom.

zaključak

U ovom članku ste naučili kako vlastitim rukama napraviti armiranobetonske oplate, što je to i što su materijali i alati potrebni za to. Također su dane detaljne upute o smještaju proizvoda i njihovom odabiru prema vrsti. Sigurno možemo reći da će se sa strogim pridržavanjem ovih uputa moći graditi element željene razine snage.

Videozapis u ovom članku pomoći će vam da pronađete dodatne informacije o ovoj temi.
