Armirano betonske police za vodove

Opskrba električnom energijom iz elektrana na potrošače vrši se preko vodova, koji se, u pravilu, temelje na armiranobetonskim policama za tornjeve prijenosnika. Bez njih, bilo bi nemoguće organizirati prijenos električne energije na velike udaljenosti. Dalje, pažljiviji smo pogled na ono što su ove potpore i koje su vrste.

Stupovi ojačanog betona

Opće informacije

U početku, drveni stupovi služili su kao stupovi prijenosa snage, koji su brzo propali i nisu imali dovoljno snage. Zbog toga je odlučeno zamijeniti ih armiranim betonskim konstrukcijama.

Po prvi puta u Sovjetskom Savezu pojavili su se 1933. godine, ali su se širili tijekom 50-ih. Od tada, armirani betonski nosači postigli su veliku popularnost kao rezultat jednostavne konstrukcije i dugog vijeka trajanja. Osim toga, njihova neporeciva prednost je niska cijena.

Zbog otpornosti na vodu i otpornosti na beton visoke otpornosti na smrzavanje, takve se podloge preporučuju za uporabu u svim klimatskim uvjetima.

Vibrirani stalak od armiranog betona za prijenosne vodove

Vrste stalaka i opsega

Do danas, proizvesti armiranobetonske potpore sljedećih tipova:

Prednapregnuti stupovi vibracija (SV). Koristi se za nadzemne vodove s naponom od 0,38 do 10 i 35 kW. U njihovoj proizvodnji koristi se prednapregnut beton, koji osigurava visoku čvrstoću betonske strukture.
Konusni stalci (SK) Proizvedeno u skladu s GOST 22687-85. Ti se nosači koriste u konstrukciji transformatorskih skupina, podudaranja reflektorske svjetiljke, munjevitih vodiča, itd. Osim toga, takvi stalci koriste se na električnoj željeznici kao osnovu komunikacijske linije.
Stakleri su centrifugirani Koristi se za visokonaponske vodove. Proizvodnja ovih nosača regulirana je GOST 19330-99.

Prema vrsti dizajna, centrifugirane police su dvije vrste:

  • Integralno s promjenjivim presjekom;
  • Sastoji se od veza različitih dionica dužine 6-7,5 metara.
Stalci armiranog betona START Kao i sva prethodna potpora, koriste se pri dogovoru nadzemnih vodova. Također se koriste kao svjetiljke za osvjetljenje.
Pojedinačne kolone Ova vrsta podrške posebno je česta. Oni se koriste kao tornjevi za napajanje 110-500 kW.

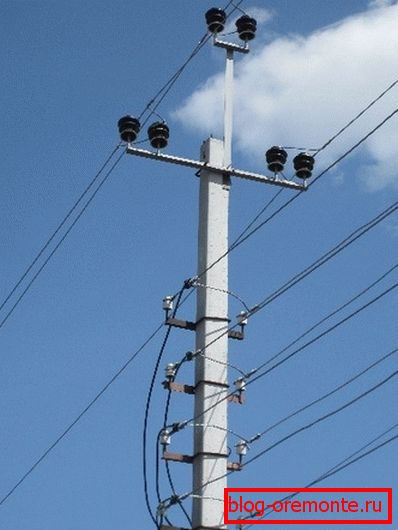

Intermedijarna podrška

Razvrstavanje prema namjeni

Po dogovoru, police se razlikuju u slijedećim vrstama:

  • srednji - dizajniran za održavanje težine kabela i žica. Takve strukture nisu dizajnirane za horizontalna opterećenja. Prijavite se na izravne dijelove vodova.
  • Ankernыe - koristi se za kompenziranje razlike u napetosti žica. Instaliran na izravnim dijelovima vodova.
  • ugao - dizajniran za kompenziranje napetosti žica kod skretanja. Koristi se na mjestima okretanja vodova. Kod zakretanja do 30 stupnjeva, koriste se središnji kutni stupovi, za kutove većih od 30 °, podupirači za sidreni kut.
  • kraj - dizajniran za kompenziranje jednostrane napetosti kabela i žica na kraju linije.
  • transpozicija - koristi se za promjenu položaja kabela i žica na nosače.
  • čvor - dizajniran za organiziranje grana elektroenergetskih linija.
  • križ - koristi se na raskrižju dviju vodova.
Kraj stana

Značajke armiranobetonskih stupova

Svi stupovi prijenosa snage izrađeni su od ekološki prihvatljivih materijala visoke kvalitete, koji odgovaraju određenim državnim standardima. Osim toga, moraju se podvrgnuti strogoj kontroli kvalitete na više razina.

Zahvaljujući korištenju posebnog korozijskog betona, proizvodi imaju izvrstan radni vijek. Također treba napomenuti da inženjeri stalno poboljšavaju dizajn stalaka, kao i korištenje novih legura za njihovu proizvodnju. Kao rezultat, snaga i pouzdanost nosača se stalno povećava.

Ovisno o primjeni, stalci iz kojih su izrađeni mogu varirati. Na primjer, ako je proizvod namijenjen za mjesto na kojem je zimi zagušen mraz, tada se na beton dodaje posebna prirodna komponenta koja sprječava pucanje od izloženosti niskim temperaturama. Za uređenje prijenosnih vodova u područjima s visokom seizmološkom aktivnošću koriste se potpori s povećanom debljinom stijenke.

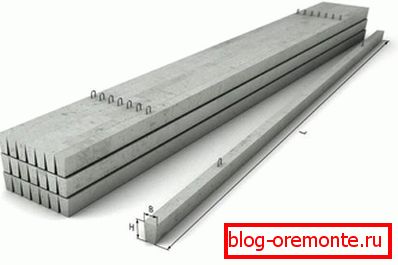

Rasvjetni stupovi

Obratite pažnju! Trošak stalaka ovisi ne samo o materijalima koji su korišteni za njihovu proizvodnju, već io konfiguraciji. Na primjer, armirano betonsko postolje CB 110 - 5 uz prisustvo nosača i drugih pričvrsnih elemenata će imati povećani trošak.

Ako podupirači trebaju uzeti veliko opterećenje, u slučajevima kada je udaljenost između nosača oko 300 metara, koriste se prostorne potpore. Njihovi elementi proizvedeni su centrifugiranjem.

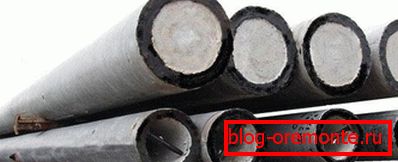

Na fotocentrifugiranim policama

dostojanstvo

Zbog svojstava nosača mogu se koristiti čak iu nepovoljnim uvjetima okoline, uključujući:

  • U čvrstom, tekućem i plinovitom neagresivnom i agresivnom okruženju. Ova svojstva proizlaze iz činjenice da proizvodi imaju dobru otpornost na koroziju.
  • S prosječnom temperaturom do -55 stupnjeva Celzijusa.
  • Sa seizmikom do 7 bodova.
  • U područjima koja karakteriziraju jaki vjetrovi vjetra.

Općenito, može se reći da opseg primjene nosača nije ograničen na značajke terena i uvjete okoliša.

Što se tiče drugih prednosti, mogu se istaknuti sljedeće točke:

  • Relativna jeftinost;
  • Visoka razina tipizacije i ujedinjenja;
  • Prisutnost u zemlji snažne proizvodne baze;
  • Dugi vijek trajanja, koji je 40-60 godina.

mane

Naravno, uz prednosti, postoje i neki nedostaci:

  • Stupovi ojačanog betona выдерживают максимальные нагрузки в несколько раза меньшие, чем металлические.
  • Za izgradnju linija potrebno je koristiti dvostruko više podupirača.
  • Zahtijeva dodatne troškove dostave.
  • Učitavanje zahtijeva upotrebu posebne opreme, jer čak i tim radnika s vlastitim rukama to ne može učiniti.

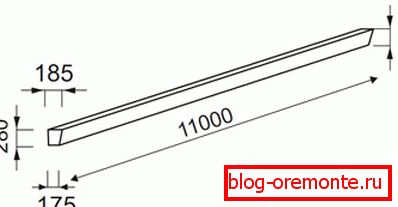

Shema - armirano betonsko postolje CB110 - 5

Označavanje tumačenja

Oznake za označavanje, kao što nije teško pogoditi, nose neke informacije o proizvodu.

To je dešifrirano kako slijedi:

  • Prva slova upućuju na vrstu potpore;
  • Brojevi - označite duljinu proizvoda u decimetrima;
  • Broj nakon crtice označava izračunani trenutak savijanja.

Na primjer, armirano betonsko postolje CB 95 - 3:

  • Stajanje vibracija;
  • Duljina proizvoda 96 decimetara;
  • Procijenjeni moment savijanja - 3 ts * m.

Prema tome, armiranobetonski stup CB 95 - 2 ima iste parametre, ali njegov izračunati moment savijanja je 2 3 tf * m.

Podrška za montažu

Značajke instalacije

Kratke instalacijske upute za nosače su sljedeće:

  • Rad počinje polaganjem dijelova nosača duž staze, za naknadnu montažu.
  • Zatim iskopali cilindrične rovove, na mjestima ugradnje stalaka.
  • Zatim se sastavljene konstrukcije podignu dizalicom do projektnog položaja i ugrađuju u pripremljene jame. U tlima beznačajnog nosivosti, čvrstoća instalacije postiže se učvršćivanjem nosača s prečkama i postavljanjem na posebne ploče.
  • Zatim je jama napunjena pijeskom i šljunkom.
  • Za montažu remenja instalirajte sidrene ploče na udaljenosti izvedbe od stalaka.

Obratite pažnju! Tijekom rada s betonskim pločama mogu biti potrebni mehanička obrada. U ovom slučaju, dijamantni alati se koriste kao najučinkovitiji. Na primjer, dijamantno bušenje rupa u betonu može biti potrebno za montažu sidara ili rezanje armiranog betona dijamantnim krugovima.

zaključak

Ugradnja vodova za sve naponske razine koristi se armirano betonske police. Zbog brojnih prednosti, više od polovice vodova u našoj zemlji izgrađene su uz njihovu upotrebu.

Nadalje, razvojem tehnologije stalno se poboljšavaju strukture i materijali podupirača, tako da s vremenom ne gube važnost. S videozapisa u ovom članku možete dobiti više informacija o ovoj temi.
