Armirano betonske rešetke - veličina, izračun i proizvodnja

Završetak procesa izgradnje kuće okrunjen je ugradnjom krova. Ovaj element je od temeljne važnosti za sigurnost zgrade, a također izravno utječe na udobnost rada. Kao nosivi elementi krova mogu se koristiti krovni nosači i armirani betonski rešetki od 18 m, uz pomoć kojih se glavna i dodatna težina preraspodjeljuje na zidove zgrade.

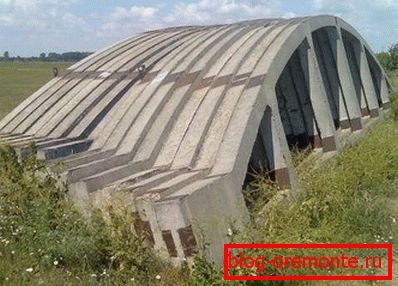

Na foto farmama iz kanta

Značajke izračuna

Учитывая важность выполняемых функций стропильных и подстропильных ферм, к процессу их расчета, проектировки и монтажа необходимо отнестись максимально серьезно. Мельчайшая неточность может погубить всю конструкцию (читайте также статью «Бетонолом: как на этом инструменте можно заработать, как его выбрать и на что обращать внимание при покупке»).

Elementi izrađeni od armiranog betona najčešće se pouzdano i pouzdano koriste. Međutim, složenost instalacije u sprezi s velikom konačnom težinom ograničava upotrebu ove vrste rogova. Najčešće se koriste u neobičnim slučajevima kada je, primjerice, potrebno napraviti jednokatnu zgradu velikog područja.

Armirani betonski nosači različitih veličina

Prilikom izračuna, nije sve lako kao što se na prvi pogled može činiti. Stoga je za njegovu provedbu neophodna određena količina znanja. U ovom slučaju GOST 20213 89 se koristi za vitlo od armiranog betona.

Savjeti: vrlo je važno ne propustiti niti jedan faktor koji može imati izravan ili neizravan utjecaj na konačnu čvrstoću.

Zato bi takvi izračuni trebali biti izvedeni u fazi projektiranja od strane ljudi dobro upoznati s ovim područjem. Svaki detalj je važan ovdje - od odabira gradnje rogova do odabira malih poveznih elemenata.

Treba uzeti u obzir tri faktora:

  1. Ukupna masa strukture koja uključuje težinu krovnog pokrova i težinu rešetkastog sustava.
  2. Teška opterećenja koja se mogu dodatno pojaviti tijekom rada (snijeg, vjetar, itd.).
  3. Težina periodičnih opterećenja (razni klimatske pojave ili slučajni čimbenici).

Ekstremna preciznost tijekom izračuna ne samo da će pomoći pri izradi ukupne procjene, već i da objekt bude što više moguće zaštićen od svih vrsta oštećenja.

Armirano betonske rešetke s paralelnim remenima

Upute zahtijevaju proizvodnju rešetkastih armiranog betona za upotrebu precizne opreme koja je sposobna za rad s minimalnim pogreškama. Prilikom montaže greda, posebno je važno čvrsto pričvrstiti sve elemente tako da se stabilnost objekta ne smanjuje.

Željezne konstrukcije

Takve strukture mogu značajno varirati u izgledu, na temelju njihovih parametara, uključujući upotrijebljeni materijal za oblaganje i metode njihove podrške. Uz njihovu pomoć, možete graditi zgrade s ogromnim rasponima (više od 24 m). Osim toga, krov u isto vrijeme može se postaviti ili niskom kosinom, a svjetiljke se mogu koristiti za pokrivanje struktura.

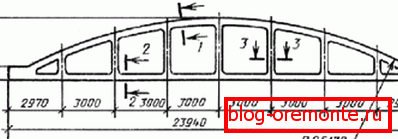

Rafter betonarstvo 24 metara

Savjet: upotrijebite slične armiranobetonske rešetke pri skladištima i drugim industrijskim prostorima.

Glavne prednosti takvih struktura:

  • visoke čvrstoće;
  • dobra ukočenost;
  • otpornost na niske temperature;
  • otpornost na agresivne medije;
  • sigurnost od požara.

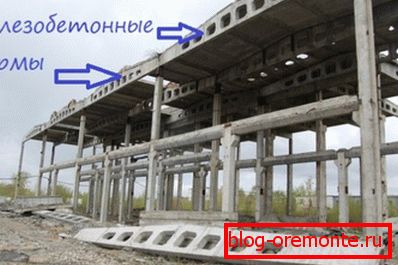

Kosturaste strukture

Izrada betonskih elemenata nosivih konstrukcija

Za proizvodnju armiranobetonskih rešetki koristi se beton strukturnih tipova (lagani ili teški), najčešće agloporibeton ili keramit beton. Sam proizvodni proces se provodi u stalnim komorama s jednim ili više slojeva na kojima se montiraju čelični oblici s paraškom.

Za izradu stalaka i štitnika postavljenih tijekom pojačanja koriste se vibrirajući stolovi s posebnim kasetnim oblicima.

Na foto armiranim betonskim gredama i armiranim betonskim rešetkama

Kao gornji remen pri učvršćivanju najčešće korištenih konvencionalnih šipki, ali donji pojasevi opremljeni su žicom visoke čvrstoće, O 5 mm, koja je sastavljena u žice. Da bi se potonuo, potrebno je koristiti hidrauličke utičnice, nakon čega se doda betonska mješavina.

Nakon 2-3 sata, proizvod se šalje u radionicu za toplinsku obradu. Na svakom proizvodnom procesu provodi se kontrola kvalitete prednaprezanih proizvoda.

Postupak obilježavanja

Za označavanje takvih materijalnih slova i brojeva pisanih crticom se koriste.

Slova označavaju veličinu i vrstu obratka, a prikazuju brojeve, uključujući:

  • dodatne informacije;
  • nosivost nosivosti;
  • marke korištenog betona.

Sa slovima je prikazana karakteristika betona, kao što je propusnost, koja pokazuje kako je struktura prilagođena za rad pod agresivnim uvjetima:

  • slovo "P" označava smanjenu kondiciju;
  • s slovom "H" prikazuje normalnu kondiciju;
  • proizvodi koji mogu izdržati seizmološke pojave s 8 kugli označeni slovima "C".

Značajke gradnje s betonskim rešetkama

Farma djeluje kao kostur koji odražava oblik krova. Da bi se stvorila drugačija krutost, čvrstoća i stabilnost, mora se napraviti pomoću velikog broja čelika i armiranih materijala, što uvelike komplicira njegovu shemu. Samo takva struktura će moći osigurati sigurnost zgrade čak i pod ekstremnim vremenskim uvjetima (saznajte ovdje što je bolje - plinski beton ili plinski silikat).

Ipak, proizvođači pokušavaju na svaki mogući način smanjiti težinu takvog "kostura". To se postiže prvenstveno zbog upotrebe lakog betona, što nema utjecaja na ukupnu snagu strukture.

Tradicionalna komponenta unutarnje strukture armiranobetonskih rešetki je čelik visokog čvrstoće koji lako podnosi korozivne učinke. Zbog toga ulazak vlage ili jakog mraza ni na koji način ne utječe na snagu krova.

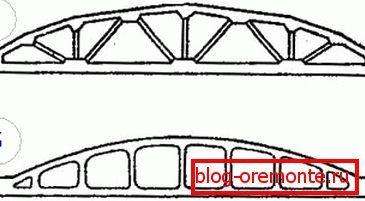

segmentan и безраскосные конструкции

Dvije pojasevi koji rade na zavoju djeluju kao njezina kontura, no stupovi i zaštitni nasipi odgovorni za aksijalnu silu su rešetka.

Postoje takve glavne vrste sličnih gospodarstava:

  1. segmentan, za koje je karakterističan oblik remena i rešetka dijagonalnog tipa.
  2. mnogokutankada su pojasevi paralelni ili trapezoidni.
  3. Arocki brezovskikarakterizirani krutim čvorovima.
  4. Arched diagonals gornjim pojasom s zakrivljenim obrisima, kao i rijetkom rešetkom.

Vrlo često, poligonalni rešetke s ravnim elementima gornjeg remena zamjenjuju segmentne. Ova je metoda ekonomski izvediva.

Pored toga, postoji i klasifikacija farme:

  • koso.
  • bezraskosye.
  • tipično.

Opseg primjene različitih tipova trupa

  1. Ako se krov planira izgraditi nisko nagnut, najbolja bi mogućnost bila uporaba farmi bez osovine, u gornjem pojasu na kojem su ugrađene dodatne police. Najčešće su takve građevine opremljene velikim brojem komunikacijskih sustava. Korak za njih je 6 ili 12 m.
  2. Kada je zgrada jednoobrazna, a njegovo zagrijavanje nije planirano, uporaba struktura bez disperzije bila bi idealna opcija.
  3. Nakošeni krovovi opremljeni su bez segmenta ili kosih okvira.

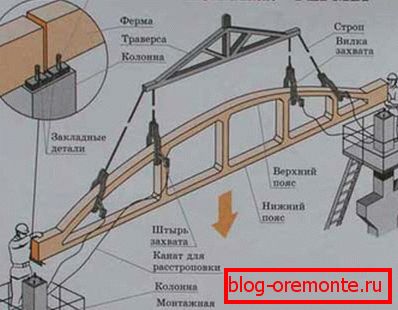

Dizajn instalacije

Kada se preklapaju jednokatne zgrade s jednim ili više raspona valjanih materijala, najbolje je upotrijebiti tipičnu konkretnu robu.

U ovom trenutku postoji mnogo takvih opcija, pogledajmo njihove zapise:

  • FS - dijagonalni proizvodi koji se koriste na nagnutim krovovima;
  • FBS - bezraskosny tip trupa koji se koriste za povišene krovove;
  • FP - proizvodi koji se koriste kao plošni premaz, duljina koja je slična duljini raspona;
  • MTF - koristi se na niskim krovovima bez prednaprezanja;
  • FPN - za krov s malom padinom i prednapregnutim policama;
  • FBM - bezrakosnye proizvodi koji se koriste na niskim kosim krovovima;
  • FPS - pronađena na povišenim krovovima;
  • FT - farmi bezraskosny tipa s trokutastim obrisom.
Rezanje armiranog betona s dijamantnim krugovima pomoću kutnih brusilica

Nijanse instalacije

Prije postavljanja takvih konstrukcija, potrebno je točno izračunati nosivost zgrade. Pričvršćenje se vrši na ugrađene dijelove koji se nalaze na potpornom zidu ili stupcu.

Savjet: Nemojte započeti instalaciju bez osiguranja kvalitete elemenata i njihovih dimenzija.

Osim toga, trebat će vam usluge zavarivača koji će morati povezati ugrađene dijelove i podršku. Metalni nosači zavareni su na prve, zbog čega se postiže optimalna vrijednost uzdužne krutosti okvira.

Ovisno o obliku, armirano betonska rešetka može biti:

  1. Segment.
  2. Arched diagonal.
  3. Prostor zaobljenja.
  4. Poligonalni.

Cijeli proces izrade takvih konstrukcija provodi se u skladu s GOST-om na betonskim konstrukcijama ili od armiranog betona.

Glavne karakteristike su:

  • čvrstoću upotrijebljenog betona;
  • njegova gustoća;
  • nisko-temperaturni odaziv;
  • promjer sloja koji obuhvaća armaturu;
  • čelik i njezin brand koji se koriste za pojačanje;
  • reakcija na korozivne učinke.
Proizvodi od betona izrađeni od Raftera

Unatoč visokim razinama snage i pouzdanosti, takve konstrukcije rijetko se nalaze u privatnim kućama. To se objašnjava kompleksnošću instalacije i značajnom masom dobivenog krova. Najčešće se podaci betonskih proizvoda mogu vidjeti na zgradama čiji je raspon veći od 18 m, a korak je u rasponu od 6 do 12 m.

Dijamantno bušenje rupe u betonu s posebnom opremom

Ako je raspon manji od 18 m, to će biti korisnije koristiti grede, međutim, u prisutnosti velikog broja komunikacija smještenih unutar okvira, najbolje je odabrati armiranobeton. No, u razvoju građevina, čije granice prelaze 30 m, potrebno je uzeti u obzir ukupnu težinu krova, što će biti značajno. Stoga bi bilo racionalno razbiti ih u zasebne blokove, međutim, u isto vrijeme, cijena rada se značajno povećava.

Ako pogledate s gledišta omjera cijene i kvalitete, najbolje opcije će biti segmentirane ili lučno. Na takvim se gospodarstvima praktički ne mijenja nastojanja na pojasevima, a visina njihove potpore je mala, što rezultira smanjenjem ukupne težine strukture, kao i visine zidova.

Proizvodnja farmi limenki

Najjednostavniji proizvodni proces je u arcuatnom tipu bez lukova čiji čvorovi su vrlo jednostavno ojačani. Sve dobiveni unutarnji prostor može se ispuniti granama za različite komunikacijske sustave. Najčešće se koristi za ugradnju nisko-kutnih, ravnih ili pomičnih krovova.

Za proizvodnju ovog materijala uzima se betonski stupanj B30-B60, koji ima visoke karakteristike čvrstoće. Donji remen može biti ojačani užad, ojačanje žice ili štapove visoke čvrstoće.

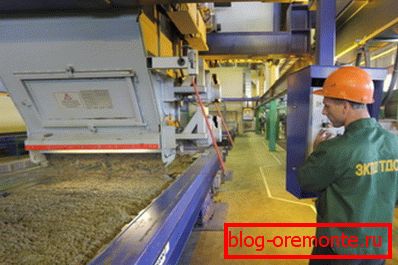

Proizvodna linija betonskih proizvoda

Osim toga, koriste se i lagani žičani kavezi koji sprečavaju nastajanje pukotina tijekom rada. Kako bi donji remen bio udobniji za crimp, preporučuje se koristiti duljinu okvira manju od tri metra.

No, za pojačanje elemenata rešetke i gornjeg remena koriste se zavareni kavezi za armiranje koji su ugrađeni u dvostruko u čvorovima potpore. Zbog toga se povećava čvrstoća trupova u nagibima. Skup poprečnih šipki od 6-10 mm, čija visina je 100 mm, čini zavareni okvir koji služi za ojačavanje međuprostora oba pojasa.

Za prijevoz gotovih konstrukcija, posebno opremljena oprema koristi se, na primjer, FKP-16 fermovoz. Zbog sve veće potražnje za laganim čeličnim konstrukcijama, potražnja za konkretnim robama pada. Međutim, prema zahtjevima za požar najbolje su armirano betonske rešetke.

zaključak

Приведенные в статье конструкции относятся к массивному строительству, которое не получиться осуществить своими руками, лучше для этого использовать специальную технику. Изготовление данных изделий также следует отдать профессионалам, использующих современные материалы и технологии расчета нагрузки (см.также статью «Бетонная брусчатка или как недорого обустроить место на участке»).

Podaci o betonskoj bazi neophodni su za izgradnju zgrada koje zahtijevaju širok raspon. Videozapis u ovom članku pomoći će vam da pronađete dodatne informacije o ovoj temi.
