Betonirani betonski podovi - montažne i monolitne

Tijekom izgradnje cigle, kamena, betona i betonskih betonskih zgrada pomoću podova armiranog betona. To je zbog trajnosti, čvrstoće, relativne lakoće ugradnje, kao i kraćih vremena gradnje (ako se koriste montažne armirane betonske podove). Zatim, pažljiviji smo pogled na njihove vrste i način na koji možete sami izvršiti preklapanje.

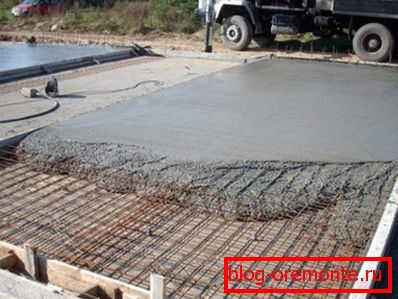

Preklapanje betona

Vrste projekata

Svi postojeći armirani betonski podovi mogu se podijeliti u dvije vrste:

  • montažni;
  • monolitan.

Sada ćemo pažljivije pogledati svaku vrstu gradnje.

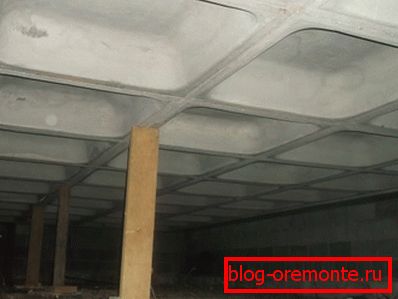

Caisson dizajn

monolitan

Monolitni podovi od armiranog betona, za razliku od montažnih, se izlijevaju na objekt, izravno na mjestu svog položaja.

Oni su od nekoliko vrsta:

  • rebrast - predstavljaju sustav međusobno povezanih monolitnih greda i ploča. Ovi podovi sastoje se od sljedećih elemenata:
  • Utrke (glavne grede)
  • Rebra (grede smještene okomito na nosače).
  • kasetirani - presijecaju se grede istog dijela, koje su monolitno povezane s pločom. Utori između tih greda nazivaju se kaissons.
  • girderless - predstavljaju kontinuirane monolitne ploče postavljene na stupove. Na vrhu ploča nalazi se zadebljanje (glavni gradovi). Šipke za pojačanje nalaze se na dnu ploče. Okvir ploče postavljen je na udaljenosti od nekoliko centimetara od oplate radi ispunjavanja prostora betonom. Takve se konstrukcije koriste samo u slučajevima kada raspon ne prelazi tri metra.

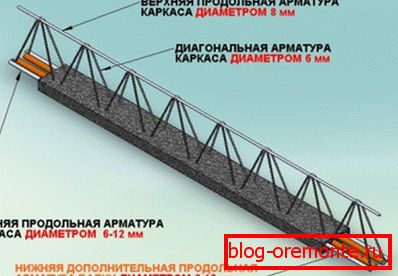

  • Raspored betonskih zraka
    • Glazbeni armirani betonski pod - koristi se ako je duljina raspona veća od tri metra. U tom slučaju na zidu se postavljaju armirane betonske grede s nagibom od oko 150 centimetara. Grede su spojene na preklapanje ploče armature. Moram reći da armirano betonske grede preklapanja u skladu s GOST 20372-90, ima 16 vrsta. Njihova najveća dužina standardne je 18 metara.
    • rebrast - može se koristiti ako duljina raspona ne prelazi 6 m. Ako je duljina dulja, tada se pojačanje izvodi s poprečnim snopom. Ova se konstrukcija u pravilu koristi u slučajevima kada je potrebno postići ravni strop. Udaljenost između greda treba biti ne više od jednog metra. Prilikom ugradnje takve strukture, pričvrsni elementi su pričvršćeni na kavez za pojačanje, što omogućava da se strop nadmeće sa pločama. Nedostaci ovog sustava uključuju složenost svog uređaja.

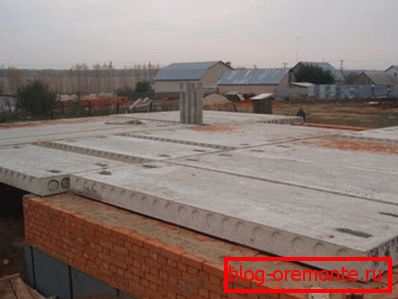

    montažni strop

    montažni

    Predgotovljeni podovi od armiranog betona su pleteni i zavareni. Zavareni okvir izrađen je od izravne armature, koji je povezan električnim ili plinskim zavarivanjem. Trčanje pletivo okvir teže. U ove svrhe koristite posebnu žicu za pletenje debljine ne više od 2 mm.

    montažni конструкции делятся на следующие группы:

    • Izrađeno od podne obloge, težine do 0,5 tona.
    • Ploče na armiranobetonskim gredama s malim punjenjem.
    • Široki elementi podova težine 1,5-2 tona.
    • Strukture velikih ploča, koje se sastoje od elemenata izrađenih po veličini jedne prostorije.

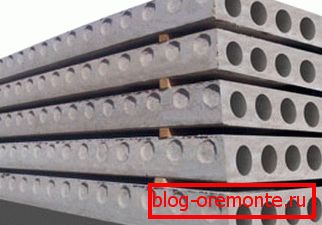

    Šuplje ploče

    Montažne konstrukcije uključuju armiranobetonske šuplje osnovne ploče od poda, koje su vrlo popularne. To su monolitne armiranobetonske ploče, ojačani kavez za ojačanje.

    Unutar panela su šuplji cilindrični oblici koji prolaze duž cijele duljine ploča. Oni mogu značajno smanjiti težinu proizvoda, kao i povećati otpornost na deformaciju ploča pri prijelomu. Takve ploče imaju različite duljine i širine.

    Proizvodnja armiranobetonskih ploča

    Sada ćemo razmotriti kako izvršiti bešavne preklapanje. Moram reći da armirano betonske grede vrlo rijetko rade s vlastitim rukama.

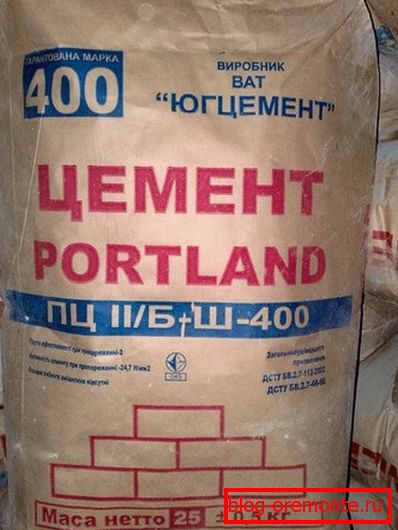

    Cement M400

    Materijali i alati

    Dakle, za izgradnju strukture morate pripremiti sljedeće materijale i opremu:

    • Ojačanje čelika;
    • Brand cement ne manji od M400;
    • pijesak;
    • Rublje ili šljunak;
    • Stroj za zavarivanje;
    • Ploče, drvo;
    • Betonski mikser;
    • Razni alati za električnu energiju.

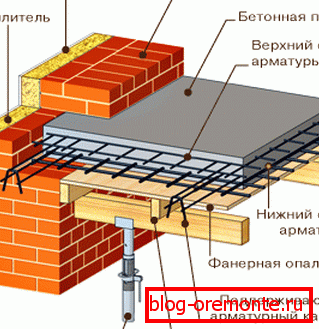

    Raspored betonskih ploča

    Proizvodnja oplate i okvira

    Prije svega, trebate napraviti svoj vlastiti oplate. Za dno ploče možete koristiti ploče od šperploče debljine najmanje 2 cm, ojačane šipkama ili pločama ploče debljine 4-5 cm.

    Redovne daske debljine 2-3 cm odgovaraju bočnim zidovima, naravno, možete koristiti i šperploču, ali je njegova cijena veća.

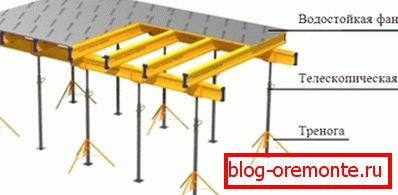

    Raspored oplate

    Oplata se sastavlja u sljedećem redoslijedu:

    • Prije svega, postavljeni su donji štitovi. Za njihovu montažu koristite potpore i poprečne grede.
    • Zatim postavite bočnu stranu.
    • Unutarnji dio oplate je pokriven krovnim remenom. U ove svrhe možete koristiti i plastični film.
    • Sljedeći korak je izgradnja okvira, koji bi trebao biti smješten na udaljenosti od 2-3 cm od dna oplate. Da biste to učinili, možete koristiti posebne košuljice ili koristiti trake. Promjer armature trebao bi biti najmanje 10-12 mm, a veličina mreže mreže treba biti 150x150 ili 200x200 mm. Debljina okvira izračunata je na takav način da je zaštitni sloj otopine najmanje 2 cm ispod i iznad. tj njegova debljina treba biti 4 cm tanji od debljine ploče.

    Savjet! Prilikom izvođenja okvira, ne preporučuje se pridruživanje armature duž duljine, jer će to utjecati na njegovu snagu.

    Metalni okvir

    ispuniti

    Za popunjavanje ploče, rješenje treba napraviti u sljedećem omjeru:

    • Jedan komad cementa M400;
    • Dva komada pijeska;
    • Četiri dijela šljunka ili lomljenog kamena za beton promjera ne većeg od 20 mm;
    • Voda do željene konzistencije.

    Ispunite se bez prekida, počevši od jednog kuta i završavajući suprotno. Kada je to učinjeno, tamping rješenje dubokog vibratora.

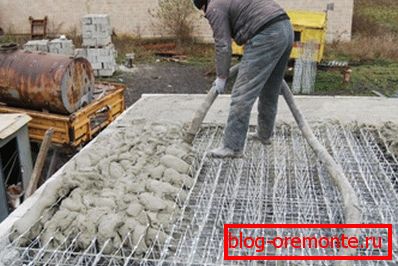

    U oplatu za foto - lijevanje

    Nakon lijevanja, beton je zaštićen od brzog sušenja. Da biste to učinili, pokriven je mokrom vrećom i piljevinom. Prvih 8-10 dana povremeno navlažite površinu.

    Nakon 2-3 tjedna, nakon što je otopina dostigla oko 80 posto svoje čvrstoće, oplata se uklanja iz betona. Međutim, ploče moguće je upravljati tek nakon 28 dana.

    Savjet! Nakon što je ploča obrađena, možda je potrebno strojno obrađivati. Najučinkovitiji način za obavljanje postupaka s dijamantnim alatom. Konkretno, ojačani beton se može rezati dijamantnim krugovima, brušenje s dijamantnim šalicama ili dijamantno bušenje rupe u betonu.

    Mora se reći da u nekim slučajevima može biti neophodno podizati ploču od nule, već popraviti armiranobetonske podove. Sastoji se od jačanja strukture s dodatnim elementima u obliku ploča, greda, školjaka, itd. Postupak je prilično kompliciran, stoga se stručnjaci moraju baviti time.

    zaključak

    Kao što smo saznali, postoje mnoge vrste betonskih podova, koji su dizajnirani za različite slučajeve. Stoga, u svakom pojedinom slučaju, morate odabrati pravu vrstu konstrukcije. U privatnoj konstrukciji možete izrađivati ​​armirane betonske podove vlastitim rukama, prema gore navedenoj tehnologiji.

    S videozapisa u ovom članku možete dobiti više informacija o ovoj temi.
