Betonska kruna: strukturne značajke i upotreba dijamanta,

Betonska bušilica (šalica) je poseban uređaj koji se koristi za bušenje rupa na tvrdim i izuzetno tvrdim površinama. Ti uređaji se ne koriste sami, već s udarnom bušilicom ili nekom drugom moćnijom opremom.

Pravilno odabrana kruna za beton određuje učinkovitost bušenja nije manja od glavne opreme. Dakle, što i kako bušiti betonski proizvodi?

Rupa koju je napravila bušilica, a zatim - karbidna čaša

Osnovna klasifikacija

Krunice za bušenje rupa u armiranobetonskim strukturama i proizvodima dostupne su u različitim izvedbama. Odabir određene modifikacije alata za rezanje određuje se takvim čimbenicima kao što su tip i stupanj tvrdoće površina koje treba obrađivati, promjer bušenja, vrsta bušilice itd.

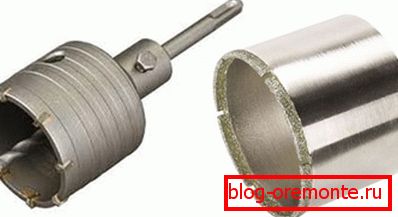

U foto modifikacijama za bušenje udaraljki (lijevo) i za naglašeno (desno)

Moderna kruna za beton, u skladu s metodom bušenja, dostupna je u dvije vrste:

  • izmjene za udarno bušenje;
  • izmjene za bušenje bušotina.

U skladu s karakteristikama dizajna, alat za rezanje je podijeljen u sljedeće kategorije:

  • Zupčasta kruna (karbid) - koristi se za udarno bušenje. Uređaj je opremljen reznim rubom koji se sastoji od lemljenih karbidnih zuba. Za pričvršćivanje na instrument - SDS, SDS + i SDS maks.

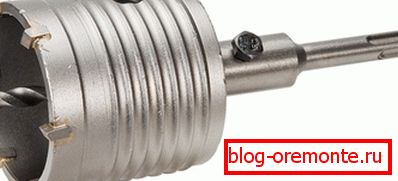

Zatvorena karbidna šalica s središnjom bušilicom

Takva vrsta alata za rezanje primjenjuje se tijekom rada s ručnim rezačima. Promjer rupe pri radu s krunama ovog tipa kreće se od 20 do 100 mm.

Među nedostatcima nazubljenog alata za rezanje treba zabilježiti intenzivan trošenje rubova i kao posljedicu smanjenje učinkovitosti bušenja. Štoviše, u sudaru s ojačanjem, rub postaje neupotrebljiv bez mogućnosti naknadnog oporavka.

Još jedan nedostatak takvih alata može se smatrati povećanim opterećenjem šokom na obrađenom površinu, što nepovoljno utječe i na stanje krune i na stanje betonskih konstrukcija.

  • Dijamantna kruna - To je tehnološki i progresivni uređaj prikladan za bušenje metodom bez utjecaja. Rezni rub, u ovom slučaju, nema metalne zube, budući da su zamijenjeni prskanjem korunda ili dijamantnih čipova.

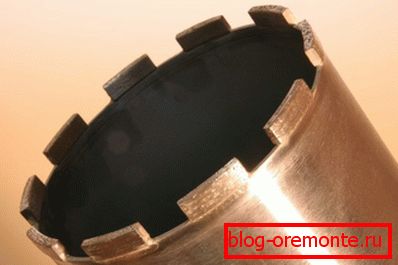

Na fotografiji - kruna s dijamantnim prašinama

Glavna prednost ovog uređaja je mogućnost učinkovite obrade armiranobetonskih konstrukcija. Kruna s dijamantnim slojem značajno proširuje mogućnosti bušenja, budući da je promjer rupa u ovom slučaju varira između 12-650 mm.

Osim velikog izbora korištenih promjera, valja napomenuti da korištenje krunica ove vrste omogućuje bušenje na dubini od 1,5 metara.

Uređaji s promjerom rezanja do 100 mm imaju standardni SDS nosač za ugradnju u bušotinu. Takve se krune koriste bez obvezne uporabe hlađenja tekućinom.

  • Dijamantna kruna стандарта КС za obradu betona visoke čvrstoće i drugih materijala s sličnim svojstvima.

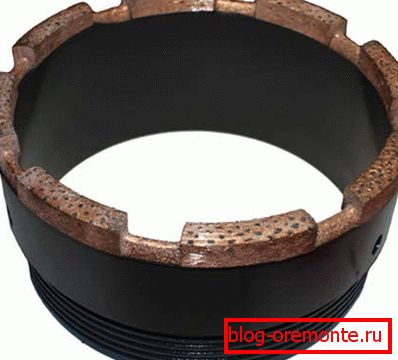

Standardni KS jednoslojne krune

Ovaj alat ima rezni rub obložen polikristalnim dijamantima. Premaz je karakteriziran posebnom tehnologijom prskanja, što čini rad uređaja posebno dugoročno.

Takvi uređaji se uglavnom koriste s velikom opremom za bušenje, koja nije namijenjena ručnom radu.

Alat za udaranje

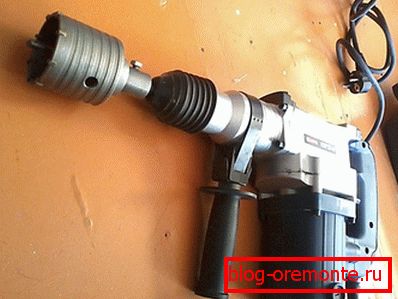

U šalicu za foto-karbid montiran na bušotini

Moderna betonska kruna je cilindrični uređaj opremljen spojnim elementom (drška) za fiksno postavljanje u udarne bušilice ili rotirajuće čekiće SDS, SDS + i SDS max sustava.

Takve šalice se proizvode pomoću visoko izdržljivih metalnih slitina koje su otporne na povišene temperature i na dugotrajne efekte šoka. Radni rub ovih uređaja opremljen je neispravnim zubima ili drugim posebno jakim legurama.

Šalica, ovisno o modifikaciji, može biti opremljena središnjom bušilicom koja uvelike pojednostavljuje upotrebu alata.

Zbog posebnog dizajna šalice i držača osigurava se optimalan prijenos sile na oštricu. Kao rezultat toga, krunica pri velikoj brzini, bez primjene prekomjerne sile, ulazi ne samo u silikatnu ciglu, već i na opeke i beton.

Dijamantne krune - izbušite kamen s kamenom

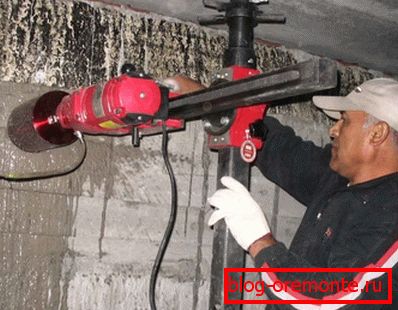

U vertikalnim površinama za bušenje fotografija

Kao što je već spomenuto, dijamantne krune su jedno od najpoželjnijih rješenja za bušenje malih i velikih promjera materijala s povećanom tvrdoćom. Koristeći takve uređaje, možete jednostavno izvršiti mehaničku obradu armiranog betona, opeke, prirodnog kamena, a da ne spominjemo svjetlosni porozni ili stanični beton koji je danas popularan.

Glavna razlika takvog uređaja od običnih bušilice i bušilice je da samo tanki rub kontaktira površinu materijala koji se obrađuje. Ova razlika dopušta ne samo značajno povećanje intenziteta bušenja već i smanjenje uništavanja rezanja duž rubova rupice. Štoviše, manji kontakt između rezanja i obrađenih rubova pretvara se u manje buke i prašine.

Povijest korištenja kruna za obradu čvrstih površina ima više od desetljeća. No, sve do nedavno ova je oprema korištena isključivo za potrebe rudarske industrije. Nedavno je takva oprema počela koristiti tijekom izgradnje, popravaka i završnih radova u zgradama za stambene, javne i industrijske namjene.

Glavno područje primjene dijamantno prevučenih alata za rezanje je polaganje vodovodnih, plinskih i drugih komunalnih dobara, kao i rezanje donjih i drugih tehnoloških udubljenja.

Izgradnja obilježja dijamantnih krunica

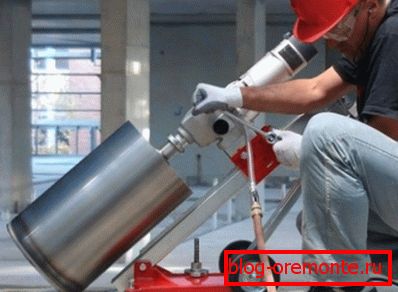

Ugradnja krune velikog promjera

Moderna krunica s dijamantnim prašinama izvana praktički se ne razlikuje od sličnih uređaja u cijelosti od čelika. Zapravo, to je isti cilindar, opremljen spojnim elementom (drška), koji je dizajniran da bude fiksiran u elementu za pričvršćivanje drške.

Ako na cilindrima od svih čelika, rezni rub je ravnomjerni metalni rez sa lemljenim metalnim zubima tvrde legure, tada se u ovom slučaju sve nešto razlikuje. Uz rezne oštrice dijamantnih krunica, nisu zasebni zubi, već širi segmenti s dijamantom ili korozijskim raspršivanjem su lemljeni.

Postoji zasebna kategorija takvih uređaja u kojima pojedini segmenti nisu lemljeni, a prskanje se vrši kontinuirano preko oštrice. Alat s kontinuiranim prstenastim prstenom koristi se ne toliko za rad s betonom, već za suptilniji i uredniji rad, kao što je bušenje keramičkih pločica i pločica.

Naravno, tvrdolinija kruna na betonu je mnogo jeftinija od dijamantno obložene kolege. Ali cijena dijamantnog alata opravdana je većom produktivnošću. Osim toga, zbog duljeg resursa, dijamantni alati su više ekonomičniji za 60-80% u usporedbi s partnerima od tvrde legure.

Važno: Kao što nosite, segmenti reznih rubova mogu se zamijeniti novim segmentima, što će uštedjeti novac pri kupnji nove krune.

Vijek trajanja dijamantnih krunica

Profesionalna oprema za bušenje betona

Kako povećati život krune vlastitim rukama, bez ugrožavanja intenziteta bušenja?

Prije svega, kako bi se spriječilo trošenje alata, omogućuje se hlađenje vode od reznog dijela.

Tijekom procesa bušenja, segmenti se zagrijavaju do kritičnih temperatura, zbog čega se mogu odstraniti. Kako bi se spriječilo da se to dogodi, i da se spriječi da posuda postane neupotrebljiva, rezni elementi trebaju biti hlađeni tekućom vodom tijekom rada.

Uz smanjenje temperature, tekuća voda omogućuje učinkovitije uklanjanje istrošenog mulja. Kako se ohladi, zagađena voda mora se sakupiti posebnim usisavačem.

Važno: Ako zbog jednog ili drugog razloga nije moguće osigurati neprekinuto napajanje vode za hlađenje ruba, preporučljivo je koristiti "čaše" prilagođene za provođenje suhog rezanja.

Da biste značajno proširili resurs krune, možete točno odabrati vrstu segmenata. U tom slučaju, rezni rub više neće biti izbrisan, stoga se segmenti neće morati zamijeniti, a posebno nećete morati razmišljati o kupnji novog sklopa za čaše.

Važno: Ako planirate raditi s armiranobetonskim površinama, preporučljivo je koristiti "čašu" obloženu mekim snopom dijamanata. Ako bušite konvencionalni visokokvalitetni beton, najbolje rješenje bi bilo rub obložen čvrstim snopom dijamanata.

Korištenje karbilnih krunica

Bušenje vodom ohlađenom vodom od karbida

Razmislite o tome kako koristiti krunu za beton ako postoji bušilica. Ako imate SDS, SDS + ili SDS maksimalni perforator, možete kupiti šalicu od karbida koji će biti dovoljan za bušenje rupa s promjerom od 50 do 450 mm.

Idete u trgovinu za alat za rezanje, odaberite ga, sukladno snazi ​​bušotina i vrsti spojnog elementa. U pravilu, mogu se postaviti krunice promjera do 250 mm na modifikacije kapaciteta do 1 kW.

Veće dimenzije betonske krune dizajnirane su za snažnu opremu.

Važno: Unatoč činjenici da u prodaji postoje adapteri koji omogućuju ugradnju čaša velikih promjera na bušilice s niskim napajanjem, nije preporučljivo koristiti takve alate jer alat ne može izdržati prekomjerno opterećenje i ne uspije.

  • Počevši bušenje, uvjereni smo da se suočavamo s običnim betonom bez skrivene armature.
  • Zatim umetnite krak za betonsku krunu u držač alata.
  • Ako je čašica opremljena bušilicom za centriranje, pričvrstimo ga na površinu, ako nema bušenja, naslonimo se izravno na oštricu.
  • Dok šalica ne ide duboko u površinu i ne dobiva pravilan smjer, ne preporučuje se primjenjivati ​​prekomjernu fizičku silu.
  • Počevši bušenje, preporučljivo je privući asistenta koji će držati crijevo usisavača, tako da će biti moguće osigurati učinkovito uklanjanje prašine.
  • Kada radite s krunom, ne biste ga povremeno trebali izvaditi iz rupa, kao kod radova s ​​konvencionalnom bušilicom. Produbljujemo šalicu do samog kraja.
  • Ako se rupa ispusti, beton će biti unutar čaše. Inače će čaša biti prazna, a rupa će morati biti dalje razvijena, oslobađajući je od betona.

Važno: Za bušenje debelih zidova ili podova, možete koristiti produžetak za betonsku krunu.

Primjena dijamantnih krunica

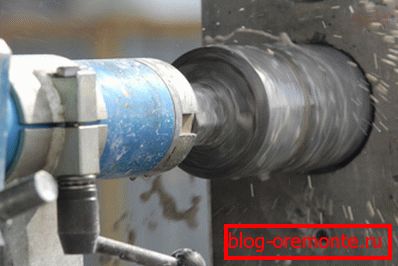

Minimalna količina prašine i prljavštine osim vlažnog mulja

Upute za korištenje dijamantnih krunica se razlikuju od upotrebe karbidnih šalica. Posebna značajka je uporaba tehnički sofisticiranih uređaja, koji, za razliku od perforatora, omogućuju bušenje bez utjecaja vibracija.

Štoviše, uređaj je pričvršćen na obrađenu površinu koja omogućava izradu rupe u željenom smjeru. Fiksni alat uvelike olakšava rad, budući da radnik mora pomicati opremu tijekom bušenja, ali ga ne mora držati. Tako se postiže visoka preciznost rezanja, koju drugi uređaji nisu u stanju pružiti.

zaključak

Sada znate koje se vrste krunica koriste za mehaničku obradu betonskih konstrukcija i struktura. Štoviše, sada imate opću ideju o bušenju tehnologije pomoću ovog alata.

Ako imate pitanja koja trebaju pojašnjenje, pogledajte ovaj videozapis u ovom članku.
