Betonska stanica za vodovod

Na uređaju gradskih vodoopskrbnih sustava i kanalizacije nužno se koriste betonske stanice. Ti su proizvodi posebni pravokutni ili trapezoidni blokovi različitih veličina. U ovom ćemo članku detaljnije razmotriti opseg njihove primjene, glavne karakteristike, značajke i vrste.

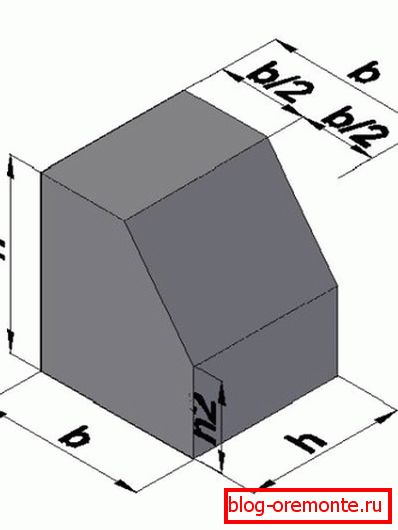

Trapezoidno zaustavljanje

Svrha je tvrdoglava

Kao rezultat unutarnjeg tlaka vode, u tlačnim cijevima nastaju određene sile. Na ravnim dijelovima praktički nemaju utjecaja na zidove cijevi, budući da su usmjerene duž njihove osi, no na nekim čvorištima mreže mogu stvoriti značajan pritisak na koji se cijevi ne oblikuju.

Ove web lokacije uključuju:

  • Okreće vodoopskrbu;
  • Podružnice;
  • Cijevni spojevi;
  • Uključite mrtve krajeve.

Kako bi nadoknadili ove sile i prenijeli ih na tlo, koriste se betonske stanice na vodovodnoj cijevi. Posebno je važno upotrijebiti ih za cijevi velike promjere, pri čemu snage koje djeluju na zglobove ili druge čvorove mogu biti vrlo značajne.

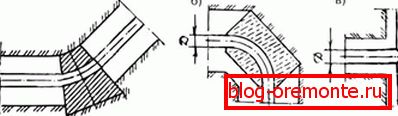

Shema korištenja zaustavljanja

Najčešće se koriste horizontalne stanice, koje su neophodne za gotovo svaku vodu na otvorenom. Njihova uporaba dodatno štiti sustav od smjene.

Osim toga, oni su potrebni na cjevovodima iz sljedećih razloga:

  • Osigurajte integritet vodovodnog sustava;
  • Sprječava oštećenje spojeva utičnice i utičnice;
  • Povećajte izdržljivost cijelog sustava.

Obratite pažnju! Nesvjestan je uporaba blokova u tresetu i labavim tlima.

Blokovi se koriste za sljedeće vrste vodoopskrbe:

  • Lijevano željezo;
  • plastike;
  • Armirano beton;
  • Azbestni cement.

Značajke betonskih stajališta

Tehničke specifikacije

Kao što je gore spomenuto, zaustavljači mogu imati trapezoidni ili pravokutni oblik. Vrsta oblika odabire se ovisno o promjeru cijevi.

Na fotografiji - struktura betona B10

Napravite proizvode betonske čvrstoće na pritisak B10. Budući da ne doživljavaju ozbiljan stres, ne treba koristiti materijal visoke tlačne čvrstoće. Zbog toga cijena blokova nije visoka.

Međutim, zbog radnih uvjeta, beton mora imati sljedeće karakteristike:

  • Otporan na vlagu - zbog činjenice da su zaustavljanja stalno izložena okolišu.
  • Otpornost na habanje i pukotinu - ovaj parametar je vrlo važan kao rezultat mehaničkog djelovanja cijevi na stalku.
  • Otpornost na smrzavanje - proizvod će morati podvrgnuti brojnim ciklusima zamrzavanja i odmrzavanja.

Stoga mnoge tvornice armiranobetonskih proizvoda čine zaustavljene od modificiranog betona, koji uključuje plastifikatore i druge dodatke koji poboljšavaju svojstva materijala.

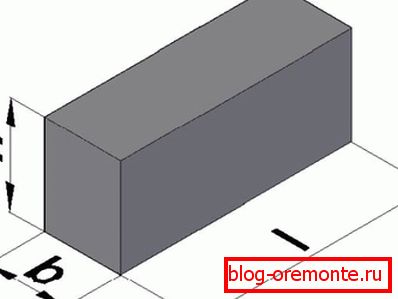

Blok shema dijagrama UG - 1

Izbor marke naglaska

Mora se reći da su parametri otpornosti na vodu i otpornosti na smrzavanje zasebno postavljeni za svaki projekt.

Osim toga, izbor marke provodi se u skladu s čimbenicima kao što su:

  • Promjer vodovodnih cijevi;
  • Cijevni materijal;
  • Geološki uvjeti građenja;
  • Hidraulički tlak u budućoj vodoopskrbi.

Vrste koplja

Na tržištu građevinskih materijala možete pronaći otporne blokove sljedećih tipova:

Bokovi U Dizajniran za vodoravne zakreće pod kutom od 5 do 90 stupnjeva.
Blokira UN Različite u prisutnosti konveksnosti dolje. Namijenjeni su vertikalnim okretajima kanalizacijskih i vodoopskrbnih sustava pod kutom od 35-90 stupnjeva.
Blokovi UV zračenja To su sidrišta s sidrenjem i konveksnošću prema gore. Koriste se na cjevovodu u području razgraničenja, kao i okreta s utičnicom ili utičnicom spojke cijevi.

Pored slovenskog indeksa, branda proizvoda također sadrži numeričku oznaku veličine jedinice, na primjer, stop UN 29 je trapezoidni blok s izbočinom prema dolje. Njegova dina je 600 mm, a visina - 500 mm. Takva jedinica namijenjena je vertikalnim okretajima vodoopskrbnog sustava.

Digitalni indeks može se dešifrirati pomoću tablica u seriji 3.001.1-3.

Obratite pažnju! Prilikom ugradnje blokova, razina podzemne vode mora biti smještena najmanje jedan metar ispod razine dna blokova. Također, uputa dopušta njihovu upotrebu u zasićenim vodama.

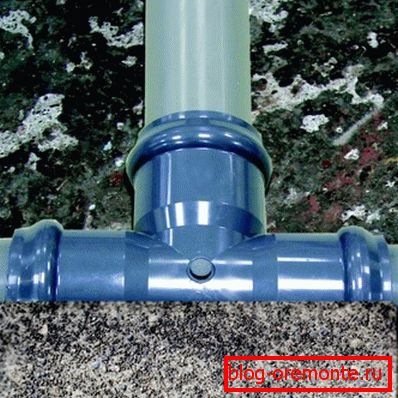

Upotreba naglaska na razgrananju cjevovoda

Izbor zaustavljanja

Prilikom odabira betonskih držača vlastitim rukama morate obratiti pažnju na sljedeće točke:

  • Prisutnost pukotina debljine veće od 0,2 mm. U tom slučaju uređaj nije pogodan za uporabu.
  • Prisutnost golih pribadača, kao i veliki broj školjki i čipova. U ovom slučaju, uporaba proizvoda je također zabranjena.
  • Površina bloka treba biti gusta i glatka, u ovom slučaju sila trenja s cijevom se smanjuje. To će povećati život proizvoda i plinovoda.

Obratite pažnju! Prilikom transportiranja blokova potrebno je koristiti obloge i brtve kako ih ne bi oštetili. Osim toga, zabranjeno je istovarivanje ispuštanjem.

Ovdje, možda, sve točke koje trebate znati o zaustavljanju pri postavljanju vodoopskrbnih sustava ili kanalizacijskih sustava.

zaključak

Konkretne stanice u nekim slučajevima su nezaobilazni dio vodoopskrbe, što znatno povećava životni vijek sustava. Valja napomenuti da se ovaj element može potpuno nositi sa zadacima dodijeljenima samo ako je robna marka odabrana ispravno. Stoga, pri izboru zaustavljanja, potrebno je uzeti u obzir sve gore navedene čimbenike.

S videozapisa u ovom članku možete dobiti više informacija o ovoj temi.
