Betonske bunare prstenova za kanalizacijske sustave

Hidrauličke konstrukcije za ispuštanje otpadnih voda nastaju uglavnom od armiranobetonskih prstenova, koji su spremni za rad odmah nakon kupnje. Ako je potrebno, ti elementi mogu biti izrađeni vlastitim rukama, tada će se cijena zgrade znatno smanjiti. Međutim, uz neovisno izvršenje, intenzitet rada rada se povećava u velikoj mjeri.

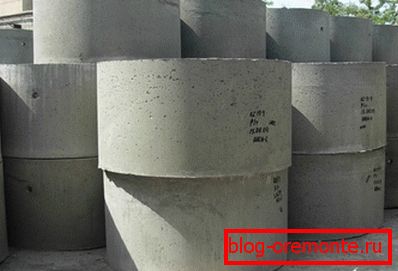

Slika prikazuje prsten armiranog betona.

Glavna svrha

Svaka suvremena konstrukcija trebala bi uključivati ​​kanalizacijski sustav koji odvodi odvode i izvlači ih izvana u posebnu bušotinu koristeći mrežu cjevovoda. Ojačani beton je najčešće glavni materijal za takve spremnike, osobito kada je riječ o vanjskim sustavima. U jednom sustavu može postojati više čvorova odjednom.

Kumulativna konstrukcija

Najveći mina imaju slične objekte, jer je njihov zadatak pohraniti sve odvode. Ugradnja betonskih bušotina ovog tipa uključuje ugradnju nekoliko prstenova. Broj valjaka u određenom vremenskom razdoblju ovisit će o danoj dubini.

Komore za filtriranje

Prije svega, oni se razlikuju od prethodnih analoga manjim volumenom, što znači da se mogu organizirati iz elemenata različitih promjera. Glavna svrha bušotine - kašnjenje krutih nečistoća koje u tekućinu spadaju u kanalizaciju. Zahvaljujući ovim nacrtima moguće je nekoliko puta smanjiti broj operacija ashenizacije.

Broj 1 dobro je označen, filtriranjem iz krutih nečistoća.

Pregledavanje odjeljaka

Kanalizacijski uređaji ovog tipa izrađeni su od prstena od najmanjih veličina, jer su potrebni izravno za pregled i održavanje određenih komponenti sustava. Radna komora nužno je opremljena ljestvama ili posebnim nosačima za spuštanje i uspon.

Proizvodni elementi

Prije nastavka samostalnog stvaranja armiranobetonskih prstenova preporuča se upoznavanje s točkama SNiP 2.03.01-84, gdje su navedene temeljne točke vezane za izlijevanje. Norme postavljaju niz zahtjeva za oblikovanje struktura temeljenih na smjesama različitih tipova.

Potrebni čvorići

Postupak izrade armiranobetonskih elemenata mora se provesti na velikom i prostranom mjestu, inače isporuka betona i kretanje gotovih proizvoda mogu uzrokovati poteškoće.

Alati i čvora prve nužnosti uključuju sljedeće stavke i strukture.

Spremnik za miješanje otopine iz metalne bačve.
  • Metalni korit za miješanje otopine ili posebnu mješalicu za beton, koji omogućuje ne samo ubrzanje procesa već i poboljšanje kvalitete rješenja.
  • Oblici za izradu prstena, napravljeni od pouzdane građe koja može obuzdati mješavinu.
  • Vibracijska oprema, pružajući priliku za sklapanje betonske kompozicije u praznine.
  • Ojačani okvir od čeličnih šipki debljine 10-12 mm. Za vertikalne stalke možete koristiti više trajnih elemenata.
  • Stroj za zavarivanje će biti potreban da se pridruži fragmentima forme.

Nadopunite! Ne nanosi štetu da dobije uređaj za dizanje, jer masa izrađenih elemenata može biti vrlo visoka. Međutim, male su stavke prilično realne za premještanje brigade od nekoliko ljudi.

Izrada obrasca

Metalne bačve odgovarajućih veličina su odabrane za buduću berbu. Umjesto toga, možete koristiti cijevi ili kanale odgovarajućeg promjera. Ako ne možete pronaći gotov proizvod, obrasci su izrađeni od pojedinačnih metalnih ploča.

Ovo je obrazac koji treba ispuniti.

Dobiveni prstenovi međusobno su spojeni čeličnim pločama s donje i gornje strane. Učvršćivanje je bolje pomoću stroja za zavarivanje, ali ako je potrebno, zidovi oplate mogu se učvrstiti zajedno. Gotove konstrukcije treba instalirati strogo vodoravno.

Izračunajte količinu otopine

Nakon izrade praznine, morate znati koliko je osnovnog materijala potrebno napraviti jedan prsten. Opseg betona za elemente bušotina zapravo nije tako teško pronaći, ali početnici često imaju problema u ovoj fazi.

Stoga je u nastavku detaljna izračunska uputa za prsten s promjerom od -150, debljinom od 10 i visinom od 100 cm.

  1. Prvo morate otkriti prosječni promjer elementa i prevesti rezultat u metra: 150 + 10 = 160 cm ili 1,6 m.
  2. Далее находится длина окружности в средней ее части, для чего полученное число в предыдущем пункте умножается на число ?: 1,6×3,14=5,44 м.
  3. Теперь можно определить, сколько смеси потребуется при проведении работ по заливке: 5,44×0,10×1=0,544 куба.

NAPOMENA! Gore prikazano je približan volumen betonskih bušotina KCD 15, koji se aktivno koriste u kanalizacijskim sustavima. Za privatne kuće može se napraviti manje dimenzionalni elementi.

Priprema pojačanja

Prije svega, prstenovi su izrađeni od metalnih šipki. Šipke rebar s debljinom od 10 mm su savijene i učvršćene u jednom položaju zavarivanjem. Dobiveni krugovi pričvršćeni su na vertikalne stupove čija duljina treba odgovarati visini proizvoda.

Okovi ojačanja s pojačalom.

Priprema radne smjese

При создании железобетонной продукции такого типа используются чаще всего составы от M200 и выше. В процессе приготовления обычно используется цемент M400 или M500. Ниже приведена таблица с пропорциями основных компонентов для применяемых марок бетона.

Koristi cement Brand betona cement pijesak šljunak
M400 M200 1 2,8 4,8
M250 1 2,1 3,9
M300 1 1,9 3,7
M500 M200 1 3,5 5,6
M250 1 2,6 4,5
M300 1 2,4 4,3

Obratite pažnju! Količina vode određena je masom veziva. Sastav je dodan 0,5 kg ukupne težine cementa. Ovisno o uvjetima rada, volumen tekućeg sastojka može se neznatno povećati ili smanjiti.

Proizvodni proces

  1. Neposredno prije ulijevanja, završni kavez za pojačanje instalira se u domaćem obliku. Između njega i zidova zaobljenog oplate trebao bi ostati približno isti prostor.
  2. Betonska smjesa izlijeva se u male slojeve od 20 do 25 cm, od kojih svaki prolazi s metalnim klinom. Zbog toga je moguće ukloniti zrak iz otopine.
  3. Nakon završnog lijevanja površina se pažljivo izravnava pomoću metalne ili drvene ploče koja je pogodna za širinu. Nakon toga, uređaj za vibracije je uključen.
  4. Nakon nekoliko dana, obrazac se može ukloniti, ako je potrebno. Gotovi proizvodi trebali bi stajati 28 dana, dok beton ne postigne maksimalnu snagu.
Pokazao je beton lijevanja u kalup.

Upozorenje! Ako se proizvodnja elemenata za bušotine provodi na otvorenom, oblici se trebaju zatvoriti posebnim kapama kako bi se zaštitilo svježe otopine iz oborina.

Ugradnja gotovih proizvoda

Nakon samog učvršćenja elemenata možete nastaviti s instalacijom. Tijekom rada posebnu pažnju treba posvetiti sigurnosti jer je masa gotovog proizvoda dovoljno velika. Izbjegavajte situacije koje mogu dovesti do ozljede.

Pripremne aktivnosti

Neposredno prije ugradnje prstenova mora se izvršiti preliminarni rad. Prije svega potrebno je pripremiti jarak koji odgovara veličini osnovnih elemenata. Dubina uranjanja određuje broj ljudi koji žive u stambenoj zgradi.

Spremni jarak za akumulativnu bušotinu kanalizacije.

Također biste trebali pripremiti proizvode na koje će cijevi biti isporučene. U tu svrhu provodi se dijamantno bušenje rupa u betonu. Najčešće, drugi prsten odozgo podvrgnut je ovoj operaciji, jer dubina polaganja cijevi, u pravilu, prelazi jedan metar.

Osim toga, možda će biti potrebno ukloniti dio proizvoda kako bi se izvršio instalacijski rad. U tom slučaju ojačani beton je rezan dijamantnim krugovima, otvarajući tako nove mogućnosti.

Provedba osnovnih operacija

Zbog velike mase proizvoda, preporučljivo je koristiti teške strojeve, ali se domaći proizvodi mogu napraviti na posebnu veličinu, tako da možete dobiti s timom od 6-8 osoba.

Elementi armiranog betona težine do 500 kg prilično su realni za spuštanje.

Opcija pada pomoću posebnog učvršćenja.
  1. Prvi prsten je vezan s vitlom sa četiri strane tako da se spuštanje izvodi ravnomjerno, Zatim se pomiče na polagane daske, a zatim se položi na dno jame.
  2. Provjerite je li element horizontalan, nastavite s instalacijom preostalih proizvoda., Treba uzeti u obzir mjesto prstenova pripremljenih za cijevi.
  3. Nakon polaganja svih armiranobetonskih elemenata nastavlja se brtvljenje spojeva, Tijekom rada upotrebljava se cementni pijesak, tehnički zahtjevi koji se odražavaju u odredbama GOST 28013-89.
  4. Sada morate razmišljati o tome kako konkretizirati dno bušotine, Da biste to učinili, pripremite rješenje za jedan od prethodno navedenih recepata. Debljina sloja ne smije biti manja od 10 cm.
  5. U posljednjoj fazi, bočne površine su vodonepropusne s bitumenskim mastiksima kako bi zaštitile strukturu od negativnih utjecaja izvana.
Brtve spojeve između dijelova strukture.

Kao zaključak

Prikazana metoda proizvodnih elemenata za stvaranje kanalizacijskih bušotina smatra se financijski najmanjom skupinom, ali zahtijeva ozbiljne troškove rada. Ako je pojedini razvojni programer spreman za to, onda može sigurno početi raditi.

Videozapis u ovom članku pomoći će vam da dobijete vizualnu lekciju.
