Betonske cijevi slobodnog protoka: regulatorni dokumenti,

Predmet ovog članka je ne-tlačna armiranobetonska cijev. Mi doznajemo što su i kakvi su standardi proizvedeni. Osim toga, moramo saznati gdje se koriste proizvodi od interesa za nas i koje funkcionalne analoge mogu zamijeniti.

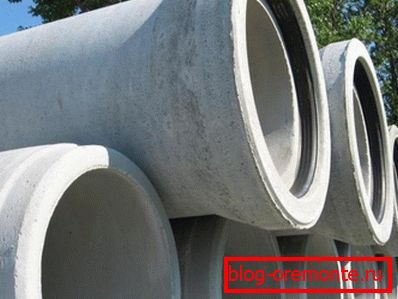

Cijevi od armiranog betona na lageru.

standard

Начнем с изучения нормативной документации. Собственно, стандарт всего один - ГОСT 6482-88 на железобетонные безнапорные раструбные трубы.

Koje informacije možete pronaći u njemu?

  • Standard se odnosi na okrugle cijevi od teškog betona, namijenjene za podzemnu ugradnju. I ne samo zvonastog oblika već i faltsevy.

Любопытно: в документе можно найти рекомендации по области применения труб. Согласно ГОСT, они используются для самотечной транспортировки «бытовых жидкостей и атмосферных стоков, а также подземных вод и производственных жидкостей, неагрессивных к бетону и резиновым уплотнителям«. Проще говоря, для канализации - ливневой и бытовой.

  • standard не распространяется на пропускные трубы, предназначенные для укладки под насыпи железных и автомобильных дорог. Логично: там требования к кольцевой жесткости изделий значительно выше.

Ojačane betonske nepropusne cijevi prema GOST 6482-88 podijeljene su u nekoliko kategorija.

vrsta трубы prijepis
T Brijanje sa steznim zglobovima za brtvljenje s brtvilima i drugim materijalima.
TP Brijanje sa stražnjim zglobovima i potplatima.
Zvučni oblik, opremljen zaustavnim prstenom i gumenim brtvama na steznim zglobovima.
TBP Raspršena ovratnikom, gumene brtve na zglobovima i potplatima.
TS U obliku zvonika s stepenicom. Način njihova brtvljenja je isti - gumeni prstenovi.
TSP U obliku zvonika s stepenicom i potplatom.
TФП Cijev s potplatom s potplatom. Spojevi su zapečaćeni brtvilima.

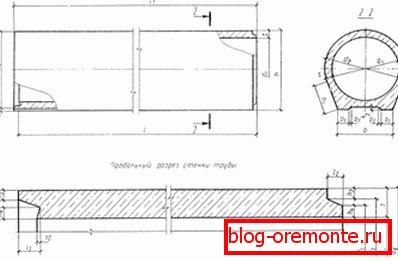

Vrsta proizvoda DFT.

Sve cijevi proizvedene prema standardu podijeljene su u tri skupine ovisno o njihovoj nosivosti.

grupa opis
1 Proizvodi su namijenjeni polaganju na dubinu od 2 metra.
2 Dubina polaganja - do 4 metra.
3 Dubina polaganja - do 6 metara.

obilježavanje

Kako su cijevi označene?

Puna oznaka sastoji se od dvije alfanumeričke skupine odvojene crticom.

U prvoj su skupini navedeni:

  • Vrsta cijevi (T, TB i tako dalje).
  • Uvjetni prolaz (parametar otprilike odgovara unutarnjem promjeru).
  • Korisna duljina.

Važno: Dimenzije su u decimetrima.

Druga grupa sadrži samo skupinu nosivosti.

Na taj način proizvod s oznakom T60.50-3 je utična cijev s udubljenim spojem za brtvljenje s uvjetnim prolazom od 600 mm i dužinom od 6 metara, koji se može postaviti u zemlju do dubine od 6 metara.

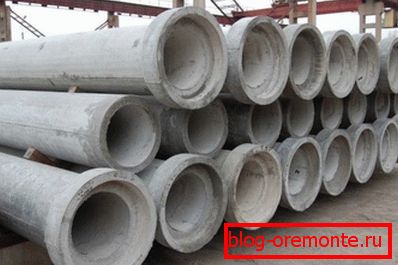

Внешний вид T60.50-3.

veličina

Ovise o vrsti cijevi.

vrsta Uvjetni prolaz, mm Korisna duljina, mm
T 400, 500, 600, 800, 1000, 1200, 1400, 1600 5000
400, 500, 600, 800, 1000, 1200, 1400, 1600 5000
TS 400, 500, 600, 800, 1000, 1200, 1400, 1600 Za uvjetni prolaz 400 - 600 mm - 2500 i 5000. Za uvjetni prolaz 800 mm i više - 3500 i 5000.
TP 1000, 1200, 1400, 1600, 2000, 2400 Za uvjetni prolaz od 1000 - 1600 mm - 5000. Za UE 2000 mm - 4500. Za UE 2400 mm - 3000. Ograničenje duljine za cijevi s velikim promjerom odnosi se na masu proizvoda.
TBP 1000, 1200, 1400, 1600 5000
TSP 1000, 1200, 1400, 1600 3500, 5000
TФП 1000, 1200, 1400, 1600, 2000, 2400 Za UE 1000 - 1600 mm - 5000. Za UE 2000 mm - 4500. Za UE 2400 - 3000.

Разброс массы изделий - от 520 кг (TS400.25) до 12,5 тонн (TP200.45). Понятно, что об укладке труб своими руками речь не идет: монтажные работы выполняются только с применением тяжелой техники.

Što je još regulirano standardom?

  • Potrošnja materijala, Potrošnja materijala varira od 0,38 m3 betona i 20 kg čelika na 4,7 m3 / 552,4 kg.

Zanimljivo je da se proizvodi različitih grupa čvrstoće međusobno razlikuju samo u gustoći ojačanja: na primjer, DFP160.50-1 zahtijeva 4 kocke betona i 246 kg čelične armature za proizvodnju, a DFP160.50-3 s istom količinom betona ojačava se s 490 kilograma čelika ,

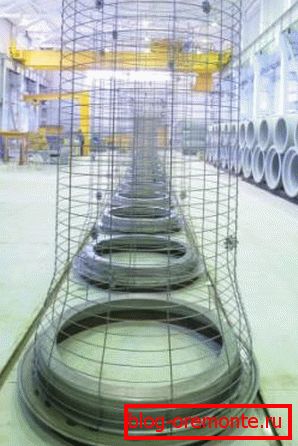

Okvir za armiranje buduće cijevi.
  • Kvaliteta betona, Za proizvodnju cijevi koristi se betonska čvrstoća niža od M350.
  • Maksimalne tolerancije u duljini i promjeru.
  • Metode oblikovanja kaveza za ojačanje, Posebno se propisuje da se spiralna i uzdužna ojačanja moraju kuhati barem jednako često kao na svakom drugom mjestu križanja na raspoređenom rasporedu točaka zavarivanja.

izrađivanje

Kakva je proizvodnja cijevi bez tlaka armiranog betona?

  1. Obrazac se priprema. Čisti se, podmazuje i skuplja nakon uklanjanja prethodno formiranog proizvoda.
  2. U kalup je umetnut zavareni kavez za pojačanje, nakon čega je dno ugrađeno i učvršćeno.
  3. Oblik s krutom fiksiranom okviru montiran je na centrifugi. Uz neprekidnu rotaciju, u njega se ulijeva beton koji ravnomjerno ispunjava sve šupljine.

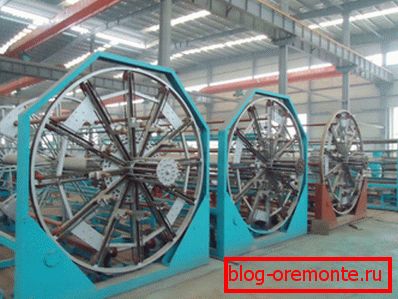

Centrifuge za zbijanje betona u obliku.
  1. Nakon ispunjavanja obrasca, ona se stari u parnoj komori dok beton ne bude postavljen na 70% čvrstoće konstrukcije.
  2. Zatim se oblik razgrađuje, a gotov proizvod ulazi u skladište.

Tрубы малых диаметров (как правило, 400 и 500 мм) могут производиться и без центробежной центрифуги. Заготовка формируется с вибрационным уплотнением бетона; затем она опять-таки набирает прочность в процессе пропарки.

primjena

Ukratko, već smo spomenuli glavno područje primjene betonskih cijevi: jedan od njih je izgradnja oluje, domaćinstva i industrijske kanalizacije. Čvrsti promjer omogućuje visoki propusnost, materijal otporan na koroziju - trajnost, a visoka mehanička čvrstoća omogućava cijevima da izdrže pritisak na tlo.

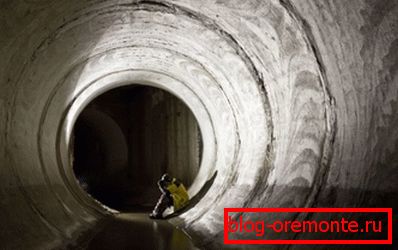

Unutar ojačane kanalizacije.

Navedite: beton je otporan na koroziju nije tako apsolutno. Dugotrajni kontakt s vodom i dalje je destruktivan: kada se filtrira kroz pore, voda postepeno ispire vapno (spojevi kalcija koji daju snagu materijala). Kada uništavanje dosegne ojačanje čelika, proces korozije, iz očitih razloga, oštro je ubrzan.

Kako se instaliraju ne-tlačne armirane betonske cijevi?

Kao što je već spomenuto, instalacijski priručnik podrazumijeva korištenje teških strojeva.

  1. Dno već otvorenog rova ​​se izravnava do maksimuma.
  2. Oblikovani zbijeni tamping ili zalijevanje pijeska. Rjeđe postavljena konkretna ladica.
  3. Tрубы опускаются в траншею и центруются. Раструбные изделия выставляются со строго заданным расстоянием между торцом трубы и упорной поверхностью раструба:
Promjer cijevi udaljenost
400, 500, 600 mm 10 milimetara
800, 1000, 1200, 1400, 1600, 2000, 2400 mm 15 milimetara

Važno: ako su cijevi postavljene u pladanj ili postavljene na čvrstu podlogu, pod njima se formira jastuk cementnog pijeska u omjeru 1: 3.

  1. Раструбы изделий T, TP, ФTP уплотняются герметизирующими мастиками или битумизированной пенькой. Для герметизации соединений изделий прочих типов служат штатные резиновые уплотнительные кольца.

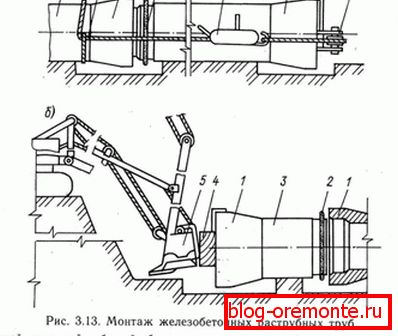

Par mogućnosti za spajanje cijevi s prstenastim gumenim brtvama.

Poseban slučaj: preporučuje se zatvaranje spojeva cijevi s promjerom od 1000 milimetara s konopom za konoplje nakon čega slijedi injektiranje cementom i mortom u omjeru 1: 1.

  1. Nakon brtvljenja, utičnice su zapečaćene cementnim pijesnim mortom.

Kako i što treba smanjiti cijevi u onim rijetkim slučajevima kada postoji potreba za njom?

Optimalno rješenje je izrezivanje armiranog betona s dijamantnim krugovima. Oni savršeno uzimaju i sam beton i kavez za pojačanje; dijamant je povoljno odlikovan od uobičajenog abrazivnog rezanja pomoću točnijih rubova rezanja. Slično tome, dijamantno bušenje rupe u betonu (s bušilicom ili krunom) ostavlja savršeno okrugle rupe bez znakova čipova.

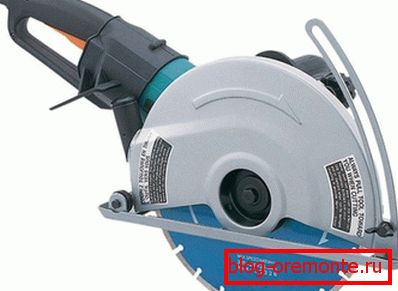

Ručna dijamantna pila.

alternativa

Imaju li konkurenti jake, ali skupo i veoma teške armirane betonske cijevi?

Naravno. Sve se više, umjesto njih, prilikom postavljanja lokalnih i kolektivnih kanalizacijskih sustava, grane na bušotinu i kolektora koriste valoviti cijevi od plastičnog materijala - polietilena i polipropilena.

Ti proizvodi ne predstavljaju samo armiranobetonski beton - oni ga znatno zaobilaze na više načina.

  • Materijal apsolutno ne podliježe koroziji i trošenju. Jamstveni vijek trajanja je 50 godina; koliko će plastični kanalizacijski sustav poslužiti u praksi još uvijek nepoznat, nedavno je proizveden.
  • Malo je s vremena na vrijeme. S promjerom do 600 mm, instalacija se često vrši ručno.
  • Shirring pruža krutost prstena koja nije samo ne manje od armiranog betona - opet, to je nekoliko puta superiorniji od njega. Dovoljno je reći da je za plastičnu kanalizaciju maksimalna dubina 15 metara. Istodobno, glatku unutarnju površinu (koju osigurava dvoslojna struktura cijevi) neće dopustiti akumulaciju taloga.

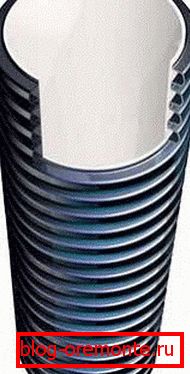

Vanjski sloj osigurava krutost, unutarnju - minimalnu otpornost na kretanje otpadnih voda.

Samo da čitatelj ne odluči da pokušavamo diskreditirati materijale o kojima raspravljamo u ovom članku, navest ćemo nekoliko nedostataka plastike na pozadini armiranog betona.

  • Maksimalni vanjski promjer valovitih plastičnih cijevi je samo 1200 milimetara.
  • Цена заметно выше, чем у железобетона. Tак, погонный метр трубы Корсис диаметром 1200 мм стоит около 14,5 тысяч рублей; погонный метр идентичной ей по эффективной пропускной способности железобетонной трубы обойдется всего в 5 тысяч.

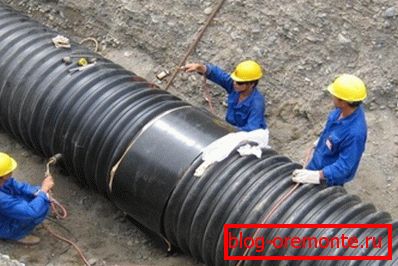

U fotoaparatu plastične kanalizacije slobodnog protoka.
