Betonske šavove: radnici, kompenzacijski, skupljanje.

Malo nas zna što su radni spojevi betoniranja. Ili zašto trebamo kompresijske i ekspanzijske spojeve u betonu i postoje li pravila u vezi s njihovim uređajem u različitim slučajevima? Pokušajmo razumjeti ovo pitanje.

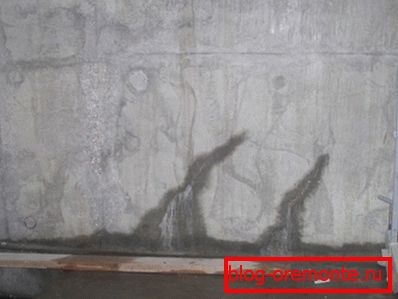

Jedna vrsta šavova dijeli monolit u područja s jasno definiranim granicama.

Radne šavove

definicija

Rad (hladno, konstrukcija) je spoj između seta i novog betona unutar monolitne strukture.

Napomena: hladna šava je negativna pojava, jer smanjuje konačnu čvrstoću monolita. Idealni slučaj je kada se cijeli volumen oplate napuni jedno po jedno. Ipak, zbog tehnoloških, financijskih ili organizacijskih razloga to nije uvijek moguće.

Kompromisno rješenje za izbjegavanje pada čvrstoće - sloj po sloju punjenja oplate, u kojem je postavljen novi sloj prije nego što stari postavlja.

Pravila uređaja

Što učiniti ako se betoniranje još mora obaviti uz značajne prekide? Kako napraviti što jače moguće, na primjer, radne šavove pri betoniranju temelja?

Prema SNiP broju 3.03.01-87 u ovom slučaju potrebno je slijediti niz jednostavnih pravila.

  • Prvo i najvažnije: ako se beton uspio zgrabiti, daljnji rad na betoniranju vrši se samo kada dostigne čvrstoću od najmanje 1,5 MPa (150 kgf / cm2).
  • Površina starog betona prije nastavka rada nužno se čisti od cementnih filmova. Ovaj se rad može obaviti vlastitim rukama (metalnim četkom ili ručnim alatom) ili upotrebom tehnologije pjeskarenja.
  • Za bolje prianjanje, preporuča se primjena temeljnih premaza, ljepila ili bitumena.

S temom se podoba. Postoje li neke suptilnosti u uređaju šavovi složenije opterećene strukture?

dizajn zahtjevi
stupovi Šava se nalazi na dnu grede, greda ili vrha temelja.
Grede su potopljene zajedno s preklapanjem Šav je 2 - 3 centimetra ispod donje površine ploče.
Ploče bilo koje vrste (uključujući podove) Šav je paralelan manjem poprečnom presjeku ploče.

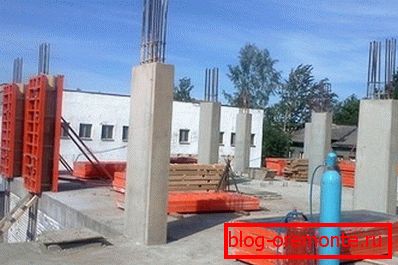

Radne šavove bit će smještene na dnu ležajnih greda.

kompenzacija

kompenzacija швы в бетоне, как несложно догадаться по их названию, предназначены для компенсации теплового расширения и прочих воздействий, способных привести к появлению трещин. Они полностью рассекают бетонную конструкцию (включая армирование), фактически разделяя ее на несколько независимых монолитов.

Potrebni su:

  • Duljina monolitne strukture preko 50 metara.

Zanimljivo je da je britanska enciklopedija konkretnog radnika zakonodavac na području maksimalne veličine monolita. Međutim, na Britanskim otocima klima je mnogo toplija od ruskog, pa je stoga maksimalna toplinska ekspanzija manja. S tim u vidu, bilo bi mnogo razumnije držati se barem pola veličine.

  • Duž perimetra monolitnog poda (cilj je spriječiti stezanje zidova i temelja da uzrokuju pucanje površine).
  • Oko stupaca, na temelju posteljine ili zbijenog tla.

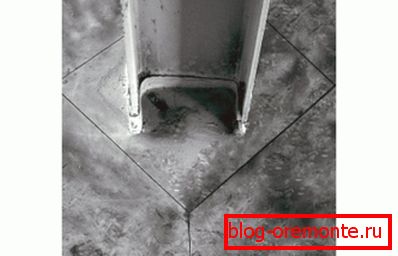

Slika jasno pokazuje šav oko nosivog elementa metalne strukture.

A u ovom slučaju, naravno, postoji nekoliko pravila.

  • Toplinske šavove u betonu moraju biti širine najmanje 6 milimetara. Upute se odnose na temperaturu ekspanzije materijala: s manjom širinom, jednostavno ne može biti dovoljno za grijanje.
  • Oko stupova koji okružuju njihove šavove mogu biti i kvadratni i okrugli. Trg se odvija u odnosu na stupac za 45 stupnjeva (tako da je nasuprot uglu stupca ravno).

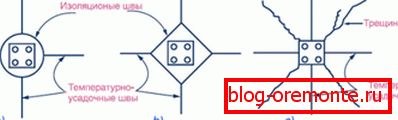

U prve dvije figure stupci su ispravno izolirani. Na trećoj izolaciji kolone iz estriha ne izvodi se. Trošak pogreške je pukotina u monolitu.
  • Dobivene šupljine moraju biti ispunjene brtvilom ili nekim drugim izolacijskim materijalom. Akumulacija vode, prljavštine i mikroorganizama dovest će do ubrzanog uništavanja betona.

psihijatar

psihijatar швы в бетонных полах призваны компенсировать неравномерность высыхания стяжки после ее заливки. Дело в том, что толстый слой бетона сохнет не сразу по всей толщине; верхний слой дает более сильную усадку, в результате чего стяжка пытается деформироваться. Благодаря принудительному делению поверхности на сравнительно небольшие по площади элементы трещины либо не образуются вовсе, либо образуются по уже намеченным линиям (читайте также статью «Армированный бетон: особенности изготовления»).

Pravila?

Oni su ovdje:

  • Karta (fragment estriha koji je ograničen sa stezljivim šavovima) izrađen je kvadratnim ili pravokutnim, s omjerom od najviše 1: 1.5..
  • Redovi moraju biti ravni, bez savijanja i grananja., U suprotnom, postoji mogućnost dobivanja pukotine na proizvoljnom mjestu, a ne duž označene crte.
  • Za unutarnje prostore, maksimalna veličina sektora, ograničena šavovima, iznosi 6x6 metara, Betonsko dvorište s mnogo većom temperaturom delte i, prema tome, velike fluktuacije linearnih dimenzija podijeljene su u sektore ne više od 3x3 metra. Betonski put je podijeljen uzdužnom šavom širine 3,6 m.

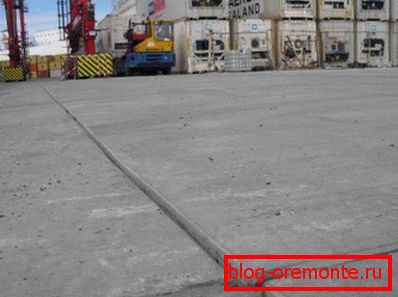

Betonska platforma je podijeljena na kvadratne sekcije.
  • L-oblika podova se odvajaju u kvadrate i / ili pravokutnike.
  • Dubina šavova treba biti 1/4 - 1/3 debljine kravate.

tehnologija

Bavili smo se tehnologijom radnih zglobova, ali nisu se dotičili metoda izvođenja kompenzacijskih i skupljih.

Zapravo, postoje samo dvije metode.

načelo opis
bookmark Prilikom izlijevanja estriha ili monolita dijeli se na sektore s daskama, letvicama, plastičnom oblogom ili komadićima stakla. Nakon postavljanja betona, elementi koji ga razdvajaju mogu se ukloniti ili ostaviti - sve ovisi o njihovom materijalu.
rezanje Beton se izrezuje na željenu dubinu običnom brusilicom s abrazivnim kotačem. Međutim, rezanje armiranog betona s dijamantnim krugovima mnogo je prikladnije - samo zato što za prolaz armature nije nužno promijeniti krug.

Korisno je: ako je potrebno napraviti rupu za komunikaciju jednako prikladnom i praktičnom, dijamantno bušenje rupe u betonu. Dijamantna kruna ne zahtijeva uporabu udaraljka; kao rezultat toga, rubovi rupe ostaju savršeni.

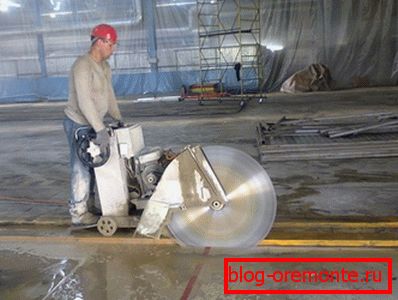

Rezanje šljunčanih spojeva s dijamantnom pilom.

zaključak

Надеемся, что предложенная информация будет полезной читателю при ремонте или строительстве (см.также статью «Цветной бетон – все, что нужно знать о данной группе материалов»).

Video u ovom članku tradicionalno sadrži dodatne tematske materijale. Sretno!
