Betonski podovi: montažne i monolitne konstrukcije u

Betonske grede kao i ploče i druge konstrukcije koriste se za oblikovanje vodoravnih površina zgrade u izgradnji. Oni moraju biti dovoljno snažni da učinkovito prenose opterećenja na vertikalne nosive konstrukcije, pa su stoga gotovo uvijek ojačani bilo čeličnim armiranjem ili drugim elementima.

U nastavku opisujemo značajke ovih arhitektonskih detalja, kao i niz savjeta o njihovom neovisnom uređenju.

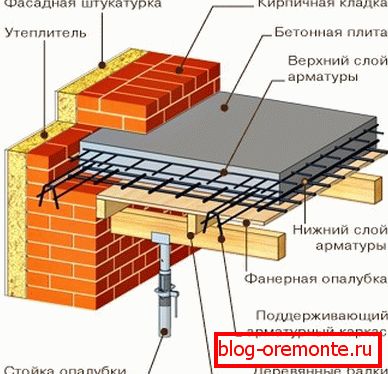

Tipična shema rasporeda

Pregled građevinskih podova

Zahtjevi za projektiranje

Preklapanje je horizontalna struktura koja dijeli različite prostorije - podrum, podovi, potkrovlje itd. Osim činjenice da percipiraju i prenose statička opterećenja, ovi dijelovi također djeluju kao vodoravni estrih cijele zgrade.

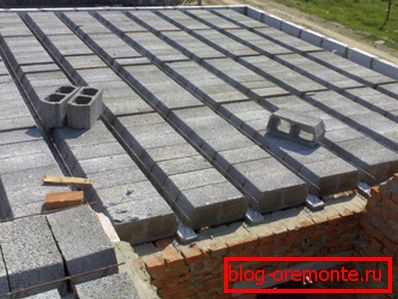

Na zidove se mogu postavljati razni nacrti.

Uvjeti preklapanja su vrlo ozbiljni:

  • Prvo, oni moraju biti dovoljno jaki i izdržljivi.
  • Drugo, njihova rigidnost i odsutnost deformacija su izuzetno važni.
  • Također za ove elemente poželjno je visoka otpornost na vatru, vodu i nepropusnost zraka.
  • Dodatne želje uključuju zvučne i toplinske izolacije, no obično se ostvaruju samo u niskim zgradama. U drugim slučajevima potrebno je dodatno zagrijavanje betonskih podova.

S ove točke gledišta, dizajni od armiranog betona koji koriste monolitnu ili montažnu tehnologiju izgledaju povoljnije. Podovi od drvenih greda također imaju pravo postojati, ali njihova nosivost nije dovoljna za uporabu u uvjetima velike težine i operativnih opterećenja.

Monolitne sorte

Po dogovoru, podrum, potkrovlje i podne ploče podijeljeni su u dvije skupine:

  • Monolitni, koji se izlijevaju izravno na objekt.
  • Montažne, montirane iz pojedinih elemenata.

U nastavku se razmatraju značajke konstrukcije obje vrste.

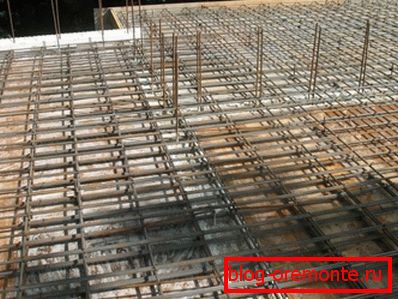

Slika rebar s oplatom

Upute za lijevanje monolitne konstrukcije su kako slijedi:

  • Šipke za armiranje promjera 10 do 20 mm (ovisno o konstrukcijskom opterećenju) zavarene su na metalnu oblogu u tzv. Armaturnom pojasu oko perimetra zgrade.
  • Povezujemo štapove žicom ili zavarajmo med sa sobom, formirajući armaturu., Za većinu zgrada, optimalna veličina ćelija će biti 200x200 mm.

Obratite pažnju! Prilikom oblikovanja okvira, unaprijed se predviđaju mjesta za polaganje komunikacija, na primjer, prolaz dimnjaka kroz betonski strop itd.

  • Dalje, iz OSB štitova ili debelih ploča sastavljamo oplatu, Drveni dijelovi kako bi se izbjegla oteklina bila su omotavanje gustog polietilena. Svi su dijelovi oplate međusobno pričvršćeni, a izvana se nadovezuju na drvene šipke.
  • Sklopljeni štitovi pričvršćeni za učvršćenje s dovoljno debelom žicom, Tijekom montaže, pazite da se oplate nalaze 30-50 mm ispod metalnih dijelova. Kako bi se olakšalo pozicioniranje danas se aktivno koriste posebne daljinske linije.
  • Da bismo izbjegli opadanje oplate, podržavamo dijelove s drvenim gredama ili teleskopskim šipkama, nakon čega nastavljamo ulijevati.
  • Preporučljivo je napuniti ploču u jednom smjeru - stresne zone ne stvaraju se u betonu, Da biste to učinili, morate pripremiti veliku količinu rješenja koja je problematična kod kuće.
  • Rješenje je jednostavno: trebate kupiti gotove betone u traženom iznosu, Naravno, cijena će biti veća, ali nećete morati gnjaviti kombiniranjem nekoliko web stranica instaliranjem hipoteka.

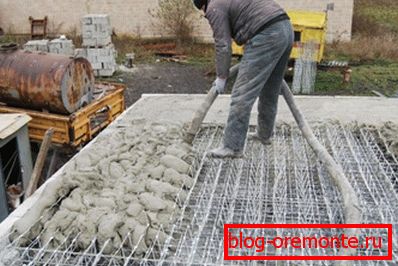

Proces lijevanja s automatskim rješenjem hrane

Budući da se beton u ovom slučaju drži isključivo na ojačanju, oplata se može ukloniti tek nakon što se cement potpuno otvrdne. Optimalno vrijeme ekspozicije je oko 28 dana.

Kao rezultat toga dobivamo monolit s odličnim mehaničkim svojstvima. To se savršeno odupire opterećenjima i uklanja čak i mali dio nje (npr. Pri izradi šahtova), potrebno je koristiti rezanje armiranog betona s dijamantnim krugovima.

Montažne sorte

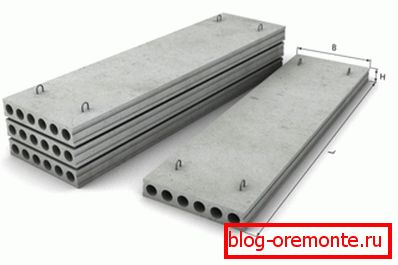

Šuplje osnovne ploče za montažne konstrukcije

Ako dimenzije otvora omogućuju, moguće je opremiti montažnu konstrukciju armiranobetonskih ploča:

  • Odabiremo dimenzije betonskih podova na takav način da ploča ili modul pokriva sav slobodni prostor.
  • Pomoću kamionske dizalice postavljamo dijelove na ojačani pojas, spajajući ih zajedno s cementnim mortom.

Obratite pažnju! Rubovi ploče trebali bi doći na držač ne manji od 12 cm duž cijele duljine.

  • Da bi se povećala čvrstoća zgloba, zavarite metalne dijelove ploča na hipoteke u zidovima zgrade.

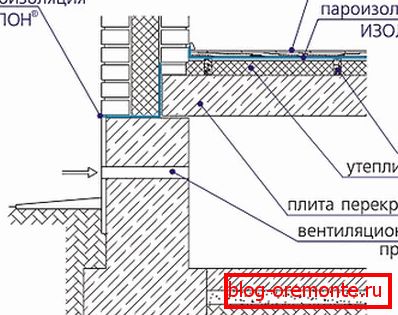

Shema rasporeda preklapanja na ploči

Ova metoda ima nekoliko prednosti:

  • Prvo, brzina instalacijskih radova značajno se povećava.
  • Drugo, dimenzije ploča i njihova nosivost su jedinstvene, što uvelike pojednostavljuje izračun betonskog poda.
  • Treće, šuplji proizvodi pružaju bolju toplinsku izolaciju nego ojačani monolit.

Istodobno, ova tehnika može se provoditi samo za male prostore. Osim toga, prilikom postavljanja ploča, teško je unaprijed odrediti potrebne otvore i putove komunikacije, tako da može biti vrlo naporno za rezanje betonskih podova pomoću skupih alata.

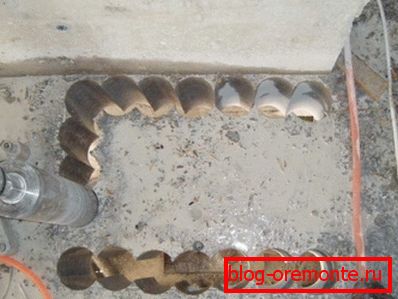

Dijamantne rupe za bušenje u betonu za raspored otvora

Problemi ugradnje

Savjeti za izračunavanje

Ako sami radite sav posao, svakako biste trebali uzeti u obzir takav parametar kao debljinu betonskog poda između podova.

Ovdje se trebate usredotočiti na ove brojeve:

  • U slučaju pločica, sve je jednostavno: za širine do 4 m, uzimamo dijelove debljine 16 cm, za raspon veće od 4 m - 22 cm. Odstupanja od ovog pravila su ispunjena, ali kod stambene izgradnje oni su prilično rijetki.
  • Prilikom montaže monolitne strukture potrebno je uzeti u obzir vlastitu težinu poda i osnovice, masu opterećenja s sigurnosnom granicom itd. Poznavajući ove podatke, kao i područje otvaranja, moći ćemo izračunati specifično opterećenje monolita u kg / m2.

Obratite pažnju! Prema SNiP-u, standardna vrijednost ovog pokazatelja iznosi 150 kg. Međutim, treba uzeti u obzir faktor sigurnosti (1.3), pa bi trebalo raditi s vrijednostima od 195 - 200 kg / m2.

  • Na temelju tih brojeva odabire se debljina ploče, kao i poprečni presjek i konfiguracija ojačanja.

Bez odgovarajućih vještina, prilično je teško izvršiti takve izračune na traženoj razini kvalitete. Stoga preporučujemo upotrebu posebnih programa kalkulatora (Lira, SCAD, STAAD i njegovi analozi) ili kontaktirati profesionalne dizajnere.

Neovisna proizvodnja ploča

Opis tehnologije za uređenje takvih struktura bio bi nepotpun ako ne bismo rekli kako načiniti betonski pod vlastitim rukama. Zapravo, ako imate određene vještine, možete uliti nekoliko prilično čvrstih tanjura.

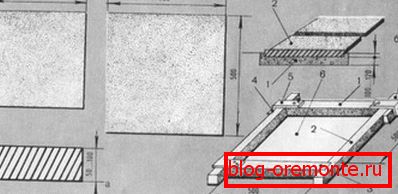

Oblik sheme montaže

To je učinjeno ovako:

  • Od ploča do debljine 50 mm ili šperploča pojačanog drvenim perajama, skupljamo dno za budući oblik. Bočne stijenke su izrađene od ploča 25-30 mm.

Savjet! Odabiremo dimenzije oplate u skladu s dimenzijama raspona.

  • Na dnu pokrivamo krovni materijal ili plastičnu foliju, tako da ćemo izbjeći propuštanje, a proces iskopa bit će olakšan mnogo puta.
  • Onda skupimo kavez za pojačanje. Budući da je stroj za zavarivanje prilično skup, kada je samostalno proizveden, najčešće se koristi za spajanje šipki tankom žicom.

Savjet! Kako bi se olakšala konstrukcija i poboljšala njegova operativna svojstva, moguće je postaviti uzdužne polipropilenske cijevi promjera od oko 60 mm u armaturama.

  • Okvir se spušta u oplatu, postavljajući se na udaljenosti od 30 do 50 mm od dna. Za to možete koristiti i posebne brtve i dostupni materijal - kamenje, ulomke guste cigle itd.
  • Napunite oplatu ojačanjem pomoću otopine na bazi cementa s ocjenom koja nije manja od M350 uz dodatak pijeska i šljunka. Pažljivo brtvljenje betonskog materijala s postupkom spajanja ili vibracija.

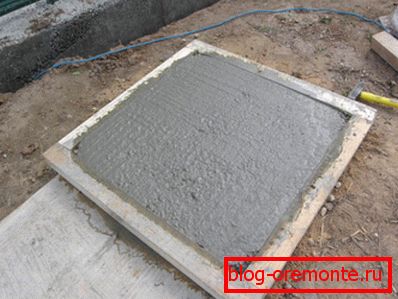

Mala ploča u oplatom oplate

Tijekom sušenja podupiremo površinu ploče u vlažnom stanju, pokrivajući ga sa pražnjenjem ili polietilenom. Rastavimo najmanje dva tjedna prije sušenja proizvoda u otvorenom obliku. Ukupno vrijeme za betonski proizvod za izgradnju snage mora biti najmanje 28 dana.

zaključak

Čelični betonski podovi, unatoč relativno visokim troškovima i složenosti u gradnji, danas nemaju gotovo nikakve alternative. Štoviše, u većini je slučajeva poželjno uključiti stručnjake za njihovo oblikovanje aranžmana, budući da je trošak pogreške u ovom slučaju vrlo visok. Detaljnije, nijanse iznesene teme prikazane su u videu u ovom članku.
