Betonsko grijanje pomoću elektroda: shema rada, vrste

Grijani beton zimi je preduvjet za skup dovoljne snage. Koriste se različite tehnologije kako bi se osigurala optimalna temperatura otopine za skrućivanje, a jedna od njih je i uporaba električne struje.

Razgovarat ćemo o značajkama provedbe ove sheme u ovom članku.

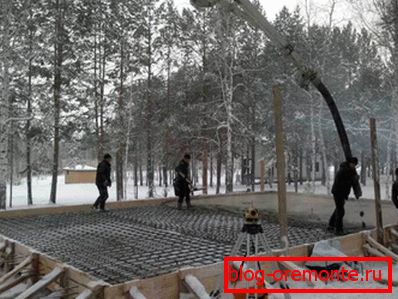

Kod hlađenja potrebno je dodatno zagrijavanje

Zimski problemi

Kao što znate, bolje je raditi s cementnim mortom pri pozitivnim temperaturama - tada, nakon skrućivanja, struktura je prilično jaka. Međutim, u nekim slučajevima postaje neophodno dogovoriti betonske temelje ili zidove u hladnoći.

A ovdje počinju problemi:

  • prvoTekućina u mortu zamrzava i prestaje reagirati s cementom. Prema tome, aktivnost procesa hidratacije se značajno smanjuje, a stvrdnjavanje se praktički zaustavlja.
  • drugo, kristali leda proširuju pore unutar betona što dovodi do smanjenja njegove gustoće. Ako se tijekom sušenja pojavi nekoliko ciklusa smrzavanja i odmrzavanja, pore će postati vrlo nestabilne i monolit će se početi raspasti.
  • treći, zona naprezanja formirana je u području dodirivanja između betonske otopine i armature. Na metalu se formira tanki ledeni film, a nakon što se topi, snaga zgloba smanjuje se redoslijedom veličine.

Obratite pažnju! Dodatni nedostatak je aktivacija korozijskih procesa zbog oksidacije metala u prisutnosti vode.

Promjena temperature u otopini

Postoje dva načina izbjegavanja ovih učinaka:

  • prvo, u sastavu tekućine za hidrataciju dodajte posebne komponente protiv smrzavanja. Sprječavaju zamrzavanje vode, pa se hidracija odvija u normalnim uvjetima.
  • drugo, koristi se električno grijanje betona. Optimiziranjem temperaturnih uvjeta unutar žbuke stvaraju se povoljni uvjeti, a cement dobiva snagu jednako aktivno kao kod sušenja s pozitivnom temperaturom zraka.

Za najbolje rezultate instrukcija preporučuje paralelno korištenje oba postupka. Međutim, mnogi stručnjaci ograničeni su samo aktivnim grijanjem, tako da je cijena rada nešto smanjena, a kvaliteta praktički ne trpi.

Značajke tehnike

Opća shema rada

Vrlo je metoda zagrijavanja betonske mase pomoću elektroda vrlo jednostavna.

Primjenjuje se prema sljedećem algoritmu:

  • Unutar zidnih vodljivih elemenata priključenih na izvor napajanja. Konfiguracija položaja i vrste elektroda odabrana je zasebno ovisno o karakteristikama dizajna.
  • Nakon što se elektrode stave, otopina se izlije u oplatu. Budući da je u tekućem stanju, pretvara se u jedan od elemenata električnog strujnog kruga koji dovodi trenutne dovoljno dobro.
  • Napon se nanosi na elektrode, zbog čega se u betonskom tijelu stvara električno polje. Postupno daje energiju okolnoj tvari, zagrijavajući ga.
  • Promjenom parametara struje (sila, napona) možete podesiti stupanj grijanja vlastitim rukama.

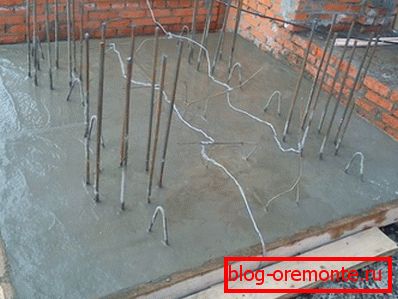

Fotografija spojenih elektroda

Obratite pažnju! Učinkovitost ovog postupka smanjuje se istodobno s gubitkom otopine značajnog dijela vode. Konkretni beton postaje, to je veći napon potreban za učinkovito grijanje.

Kao rezultat toga, tijekom seta čvrstoće cementa održava optimalnu temperaturu. Takva prerada dovoljno je dovoljna da osigura jedinstvenu strukturu zamrznutog materijala. Rezanje armiranog betona s dijamantnim krugovima to potvrđuje - na ispitnim uzorcima praznine i labav područja praktički se ne otkrivaju.

Vrijeme zagrijavanja ovisi o mnogim čimbenicima, među kojima su najvažniji obujam betonske konstrukcije i vanjske temperature. U nekim slučajevima, zagrijavanje otopine traje do 4-5 tjedana, tj. do punog snage. Međutim, češće je potrebna dodatna toplina samo u početnim fazama.

Tipovi elektroda

 Tipovi elektroda

Da bi se implementirala ova metoda, upotrebljavaju se elementi koji nose struje različitih konfiguracija. Možete proučiti njihove značajke dizajna analizom tablice navedene ovdje:

Vrsta elektroda karakterizacija
lamelama Ima oblik izdužene ploče, najčešće izrađene od iste metala kao same armature. Postavlja se na oplatu iznutra bez prodiranja u debljinu otopine.
band-pass To je traka od metala širine od 40 do 50 cm. Parove traka elektrode smještene su uz rubove sekcije tako da struja prolazi između njih.
niz Koristi se za izradu struktura dugih duljina (stupovi, stupovi, glavni piloti itd.). Naloz je postavljen u središte oplate, a uzduž periferije ugrađena je vodljiva traka.
štap To je komad ojačanja debljine od 5 do 12 mm. Instalira se pojedinačno ili u skupinama u koracima do 50 cm, dok je skriven u otopinu gotovo cijelu duljinu. Ekstremni elementi su montirani na takav način da isključuju kontakt s oplatom. Rodne elektrode koriste se za grijanje struktura složenih oblika.

Obratite pažnju! Uporaba ulomaka kompozitnog armiranja kao vodljivih šipki nije dopuštena!

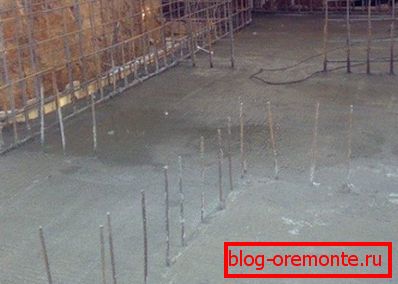

Šipke armature u debljini punjenja

 Ovisno o vrsti uključenih dijelova razlikuju se sljedeće metode povećanja temperature:

  • Obrada površine (periferne) - elektrode se postavljaju na površinu otopine bez uranjanja, često korištenjem posebnih vodljivih podloga. Nakon završetka rada mogu se demontirati i ponovno koristiti na drugom mjestu.
  • Potonuća električna grijanja betona - elektrode su unutar materijala i nakon njegovog otvrdnjavanja nisu uklonjene. Kako se snaga strukture ne smanjuje, vodljivi elementi ne smiju biti bliži od 30 mm od površine.
Utičnica

Obratite pažnju! Položaj metalnih vodiča mora se uzeti u obzir kod dijamantnog bušenja rupa u betonu bez armature ili drugog rada povezanog s kršenjem cjelovitosti proizvoda.

Upotreba strojeva za zavarivanje

Мастера, которые пытаются реализовать данную методику самостоятельно, часто интересуются, как греть бетон электродами с применением сварочного аппарата (см.также статью «Как осуществляется прогрев бетона сварочным аппаратом»).

Doista, sasvim je moguće:

  • Konvencionalni aparat za zavarivanje uključuje dvije jedinice - motor i sami generator zavarivanja. Istodobno, snaga potonjeg je dovoljna za zagrijavanje od oko 50m.3 betonsko rješenje.
  • Prije nego počnemo s radom, smanjujemo elektrode u cement. Za većinu zadataka dovoljno je korak od 20-30 cm.
  • Elektrode su spojene u seriju, tvoreći nekoliko paralelnih krugova.
  • Za praćenje napona između krugova, stručnjaci preporučuju instalaciju žarulje sa žarnom niti.
  • Spojimo krugove na uređaj i primijenimo napon. Kontrola grijanja provodi se u posebnim bušotinama.
Takav uređaj se može koristiti

Savjet! Tako da pri zagrijavanju vode s površinskog sloja isparava sporije, potrebno je napuniti otopinu sa slojem piljevine debljine oko 50 mm. Naravno, to bi trebalo biti učinjeno nakon zalijevanja cementa.

Savjeti za implementaciju

Kod postavljanja sustava za grijanje elektroda treba razmotriti sljedeće točke:

  • Kada se otopina suši, potrebno je postupno povećati snagu struje u mreži. Da bismo to učinili, moramo integrirati regulacijski uređaj (barem primitivni reostat) u krug.
  • Nije dopuštena upotreba istosmjernih strujnih izvora, jer to rezultira elektrolizom tekućine unutar strukture.

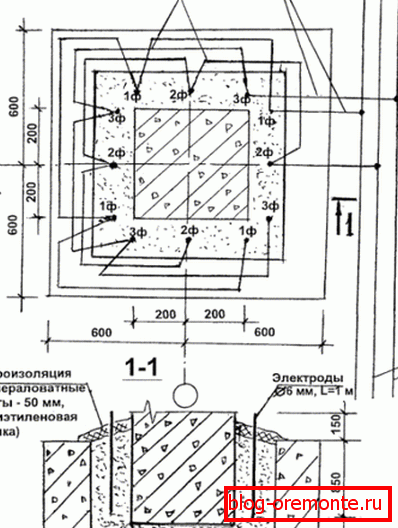

Tehnička kartica za spajanje sustava
  • Da bi tretman bio što učinkovitiji, potrebno je smanjiti gubitke površinske topline. Da bismo to učinili, pokrili smo rješenje s krovnim materijalom, izolacijskim prostirkama, nekoliko slojeva plastičnog filma itd.
  • Prilikom polaganja temeljnih vodiča treba strogo kontrolirati korak između njih. Odstupanja veća od 5 cm mogu dovesti do nejednolikog opterećenja zbog različitih dijelova otpora.
  • Kako biste uštedjeli energiju, možete ubrzati postupak hidratacije cementa. Da bismo to učinili, uvodimo posebne dodatke u otopinu, zbog čega je stvrdnjavanje brže.
  • Optimalni napon prilikom polaganja elektroda nije veći od 127 volti. Ako se za napajanje koriste šipke za pojačanje, dopuštena vrijednost se smanjuje na 60 volti.

U svakom slučaju, organizaciju ovog postupka treba voditi stručnjak koji ima odgovarajuće odobrenje i koji je upoznat sa sigurnosnim propisima.

zaključak

Если вам необходимо залить фундамент или возвести стены, но при этом на улице установилась отрицательная температура, ждать весны совсем не обязательно. Подогрев бетона электродами позволяет сформировать приемлемые условия для гидратации раствора и набора цементом прочности (читайте также статью «Прогрев бетона проводом ПНСВ: цели и технология»).

Naravno, trošak električne energije bit će značajan, ali dizajn će zadovoljiti sve zahtjeve. Više informacija o ovoj temi možete pronaći proučavanjem videozapisa u ovom članku.
