Cijevi od armiranog betona: razvrstavanje i opseg

Takvi su proizvodi izrađeni od betona na posebnom kavezu za ojačanje. U njihovoj proizvodnji pomoću tehnologije vibrohydropressing, što im daje dodatnu snagu i izdržljivost. Te osobine dopuštaju uporabu ne samo novih, već korištenih armiranobetonskih cijevi.

Fotografije klasičnih i najčešćih betonskih cijevi

Korisnička svrha upotrebe

Ovakav tip proizvoda karakterizira dobra otpornost na mraz i otpornost na vodu, što omogućuje razgovor o njihovoj uporabi iu ekstremno teškim klimatskim uvjetima. Također treba napomenuti da su spojevi takvih cijevi vrlo pouzdani i visoke kvalitete.

Čak i cijevi od armiranog betona mogu se ponovno koristiti i trajat će još nekoliko desetljeća.

To vam omogućuje povećanje uparivanja na spoju do maksimuma. Obično se ove strukture koriste za transport tekućine čija temperatura ne prelazi 40 stupnjeva.

Obratite pažnju! Stupanj utjecaja transportirane tekućine na materijal ne smije biti previše agresivan.

klasifikacija

Dodjeljivanje tlaka i neprisutnih cijevi. Svaka vrsta ima svoje osobne karakteristike i stupnjeve snage.

Tlačne cijevi od armiranog betona mogu se podijeliti u 4 skupine prema maksimalnom dopuštenom unutarnjem tlaku:

  • 1 grupa - do 20 atm (atm).
  • 2 grupe - do 15 atm.
  • 3 skupine - do 10 atm.
  • 4 grupe - do 5 atm.
Tlačna verzija koja podnosi pritisak do 20 atmosfere

Takvi se proizvodi uglavnom koriste za ugradnju tlačnih cjevovoda. Treba napomenuti da zbog pouzdanosti dizajna armirani betonski propust može trajati u prosjeku od 50 do 100 godina.

Beznapornыe

Bezbojni, zauzvrat, podijeljeni su u 3 klase, ovisno o njihovoj čvrstoći, koja se mjeri na gornjem rubu cijevi:

  • 1 klase - do 2 metra.
  • 2 klase - do 4 metra.
  • 3 klase - do 6 metara.

Najčešće, slobodno strujanje naći primjenu u izgradnji kućnih sustava vodoopskrbe kolektora. Također se koriste u industrijskim, hidrauličkim i cestovnim objektima.

Njihov glavni zadatak je transport otpadnih voda, industrijske i kišnice. Sve to odražava GOST na armiranobetonskim cijevima.

Postavljanje verzije slobodnog protoka u prethodno pripremljen rov

Razlika u veličini

Ovisno o aplikaciji, veličine se razlikuju. Jedna od najvažnijih karakteristika je promjer cijevi. Promjer varira od 150 do 2000 milimetara (mm).

Prikazati upotrebu takvih cijevi u tablici:

Armiranobetonska cijev 400. Izvrstan za većinu kućanskih potreba.
Betonska cijev 500 Koristi se u područjima kao što su polaganje propusta ispod nasipa autoceste.
Promjer do 2000 mm. Koristi se na većini radova na cesti.

Postoji kategorija cijevi slobodnog protoka, koja se naziva cijevni spoj. Koriste se za izgradnju podzemnih cjevovoda i ugradnju inženjerskih komunikacijskih sustava. Oni se razlikuju po visokoj otpornosti na smrzavanje i otpornosti na vlagu.

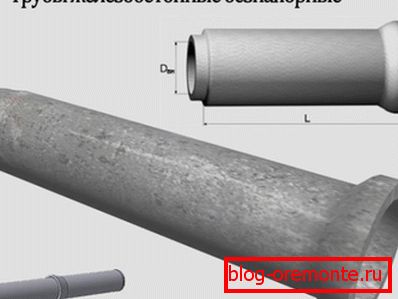

Učvršćeni beton u shematski

Njihove karakteristike snage također su na najvišoj razini. Oni su jednostavni za instalaciju, a to je jedna od glavnih tehnoloških prednosti.

Prilikom spajanja koristite posebne brtvene prstene, koje pružaju skoro potpunu čvrstoću veze.

odjeljak

Također, cijevi se klasificiraju prema obliku poprečnog presjeka:

  • Okrugli.
  • Trokutasta.
  • Trapezni. Ova kategorija može biti izrađena od drva.
  • I naravno armiranobetonske pravokutne cijevi.

Posebna pažnja posvećena je takvom dizajnu kao ojačani vijak za cijevi. Koristi se ako je potrebno pojačati bilo koji dio cijevi, ako se podvrgava stalnim opterećenjima i postoji opasnost od deformacije.

Načelo kaveza je da se nakon što se beton osuši, smanjuje se i kavez dok pritišće zaštićeni predmet. Istodobno, u ojačanom materijalu dolazi do stanja naprezanja volumena.

Obratite pažnju! Osim toga, sam materijal kućišta, tj. Armirani beton, dodaje dodatnu čvrstoću strukturi.

Proizvodnja i samo-primjena

Prije nastavka izravno proizvodnim tehnologijama treba spomenuti strukture kao što su veze ojačane betonske propuste. Namijenjeni su za polaganje cijevi pod željezničkim nasipima i autocestama.

Obično se izrađuju od teškog betona, što daje dodatnu čvrstoću i stabilnost cijeloj strukturi. Također se koriste u seizmički aktivnim područjima i gdje je moguć kontakt između cjevovoda i agresivnih sredina.

Shematski prikaz veze koja povezuje cijevi

Do danas postoji nekoliko uobičajenih tehnologija za proizvodnju armiranobetonskih cijevi. To uključuje visokofrekventne vibroformiranje s prešanjem betona i centrifugiranjem uz dodatnu vibraciju, radijalnu prešu i neke druge.

Najpopularnija metoda danas je metoda vibropresije. Na suvremenim vibropresijskim proizvodnim linijama postoji 1, maksimalno 2 osobe.

Oprema za proizvodnju armiranobetonskih cijevi ovom metodom sastoji se od sljedećeg popisa:

  • Ploče za oblikovanje vibropresije.
  • Bunker za beton u kojem se nalazi hrpa otopine.
  • Transportne cijevi za prijevoz kolica.
  • BAZ.
  • Ugradnja, ispitivanje nepropusnosti.
  • Pritisnite za testiranje jačine.
  • Loader.
  • Prstenovi ležaja.
  • Područje sušenja.
  • Skladište gotovih proizvoda.

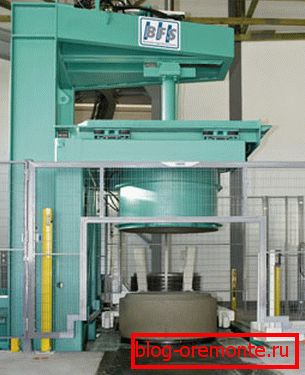

Primjer nove i moderne opreme za proizvodnju armiranobetonskih cijevi

Iako proizvodnja cijevi zahtijeva posebnu opremu, postoji vrsta rada koja se može uspješno obaviti vlastitim rukama. Riječ je o samostalnoj instalaciji kanalizacijskih sustava u privatnoj kući. Da biste to učinili, morate obaviti sljedeći rad:

Izračunajte volumen fotoaparata i odlučite što će se točno ugraditi (1-komora, 2 komore ili 3 komore) ovisi o tome i cijeni na kraju.

  • Ugradite montažne armirane betonske konstrukcije.
  • Premjestite kanalizacijske cijevi u spremnik.
  • Provesti potpuno brtvljenje zglobova.
  • Napuniti dobro.

Pod uvjetom da se slijedi gore navedena uputstva, konstrukcija će moći poslužiti za vrlo dugo vremena. Betonske konstrukcije zasluženo zauzimaju jedno od prvih mjesta u popularnosti pri polaganju cjevovoda raznih namjena.

Primjer samonamještene kanalizacije na dasci pomoću betonskih prstenova

Odlikuju se od konkurencije zbog trajnosti, izdržljivosti, pouzdanosti i, naravno, cijene. Jednostavnost proizvodnje je također među svojim snagama.

zaključak

Sve aplikacije u potpunosti opisuju GOST za tlačne armiranobetonske cijevi i druge konstrukcije ove vrste, a kao i za pojednostavljenu verziju uputa za uporabu, ona se prikazuje u prikazanom materijalu.

Također, videozapis u ovom članku živo će moći pokazati koja cijev za koju je sferu najprikladnija.
