Domaća betonska mješalica od otpadnih materijala: strukturne

U ovom ćemo članku govoriti o tome kako se domaća mješalica za beton može napraviti ručno pomoću korištenja otpadnih materijala i dostupnih alata. Tema članka je više nego relevantna jer je prisutnost miksera s mehaniziranim pogonom garancija visokokvalitetnog i uspješnog betoniranja.

Čini se da bi to moglo biti lakše, jer je dovoljno za kupnju potrebne jedinice ili najgore za iznajmljivanje. Tako je, ali ako je proračun dodijeljen za obavljanje građevinskih radova ograničen, izradu kućnih betonskih miksera imat će pozitivan utjecaj na cijenu gotovog rezultata.

Dizajn tvornice je jednostavan. Zašto ne ponoviti upotrebu otpadnih materijala?

Kako bi se odredio izbor optimalne tehnologije za samostalno izradom mikser, razmotrite uređaj i načelo rada tvorničkog uređaja.

Mogućnosti građenja

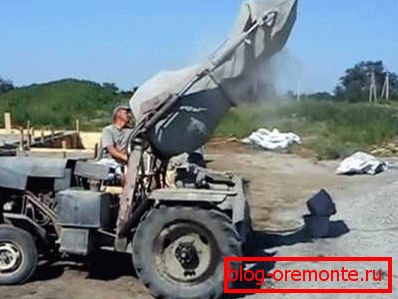

Ne mogu svi pokazati domaće miješalice ove vrste.

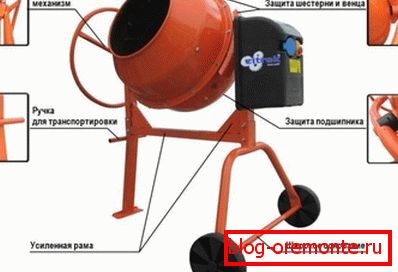

Temelj najsuvremenijih betonskih miksera je bubanj, poprečni presjek, zavareni metal i električni pogon.

Bubanj, u kojem su napunjeni sastojci, pričvršćen je na poprečni presjek pomoću ležajeva za valjanje. Motor se nalazi u neposrednoj blizini bubnja i prenosi okretni moment kroz pogon lanca ili remena. Intenzitet rotacije bubnja kontrolira se zupčanicima zupčanika.

Zapravo, dizajn tvornice betonske miješalice je jednostavan i može se ponoviti samostalno uz uvođenje nekih promjena.

Napravimo ručni mješalicu iz cijevi

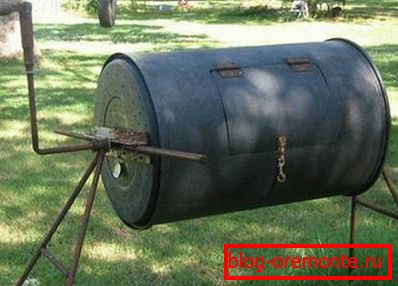

Na slici je gotovi uređaj s ručnim pogonom

U biti, bubanj mješalice je metalna bačva. Stoga je za proizvodnju jedinice s vlastitim rukama najlogičnije koristiti nepotrebno, ali prilično snažno cilindrično posuđe.

Upute za proizvodnju naše jedinice zahtijevaju uporabu metalne bačve do 200 litara. Pronalaženje takve sposobnosti ne čini se osobito teškim. Na primjer, spremnik možete koristiti ispod goriva.

Proizvodna tehnologija

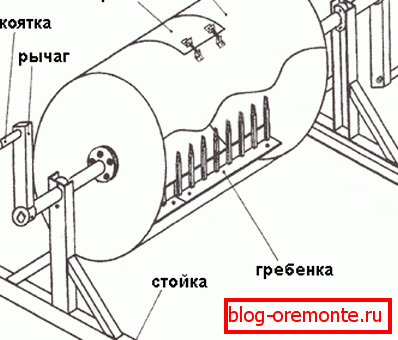

Jednostavni skice domaćih mješalica za cement koje možete sami primijeniti
  • U početnoj fazi na krajevima cijevi izrađujemo rupe za vijke prirubnica i osovine.
  • Na bočnoj strani cijevi, na bočnim stranama, izrezali su pravokutni otvor ispod vrata za punjenje (dimenzije 300 x 240 mm).
  • Za čvrstoću bubnja, rubove otvora izvana izvucite gumenim ili poliuretanskim brtvilom, Što je deblji odabrani pečat, to je bolje.
  • Izrežite čelični lim od čeličnog lima tako da se njezini rubovi preklapaju s linijom otvora za izrezivanje..
  • Mi zavarimo šarke i pouzdano sredstvo za zaključavanje na rubove otvora i pokrova šahtova, Najlakše je napraviti uređaj za zaključavanje iz kutova zavarenih na poklopac i bačvu. U uglovima bušimo rupice za zatvaranje.
  • U sljedećem koraku napravimo ručni pogon., Princip djelovanja ovog dizajna je na mnogo načina sličan djelovanju rotacijske ručke bušotine. Za pripremu osovine, možete koristiti vodenu cijev promjera 50 mm.
  • Osovina na krajevima cijevi je učvršćena prirubnicama, Prirubnice mogu biti izrađene pomoću većih cijevi. Prirubnice su pričvršćene na krajeve cijevi pomoću zavarenog postupka ili pomoću vijaka.
  • Kako bi se miješanje provodilo temeljito i intenzivnije, češalj mora biti ugrađen unutar cijevi., Izrađujemo češalj pod kutom od 50 x 50 mm do 700 mm. Zubi su najlakše napraviti od građevinskih čavala 100 mm, što je dovoljno za zavarivanje baze. Komore se mogu učvrstiti unutar cijevi pomoću vijčanog ili zavarenog zgloba. Pričvrstite češaljove duž prolaza osovine. U pravilu, dovoljno je 4-5 češlja za standardnu ​​bačvu.
  • Zatim sakupite stalak, kako je prikazano na dijagramu, Pričvršćivanje osovine zahtijeva ležaj.

Korištenje gotove jedinice provodi se kako slijedi. Smjesa se izlije kroz otvor. Zatim se izlijeva ista voda. Nadalje, otvor je fiksiran vijcima i možete nastaviti rotaciju cijevi.

Cijena takvog uređaja je niska, dok je učinkovitost aplikacije dovoljna za betoniranje u uvjetima pojedine gradnje. Značajni nedostatak ovog uređaja su ograničene dimenzije vrata za utovar u bočnoj strani.

Male dimenzije vrata ometaju proces utovara i istovara građevinskih materijala, ali nažalost, povećanje veličine prozora za utovar na strani cijevi negativno utječe na čvrstoću konstrukcije betona općenito.

Proizvodna miješalica s električnim pogonom

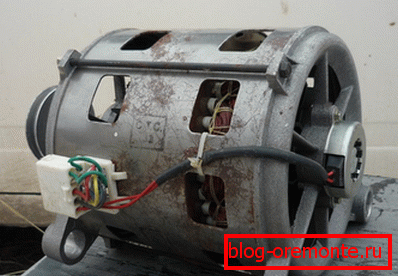

Slika prikazuje asinkroni motor koji se može koristiti kao električni pogon na mikseru.

Dakle, znamo napraviti kućnu ručnu betonsku mješalicu. Prednosti ovakve instalacije su očite, ali prilično je zamoran okretati držač prilikom izlijevanja masivnog temeljnog betonskog betona. Uštedite energiju i uštedite vrijeme pomoći će korištenju pogona.

Važno: neprofitabilno je kupiti električni motor s novima, ali ako postoji neka stara oprema iz koje se može ukloniti, svakako iskoristite ovo.

Najbolja opcija je motor stroj za pranje sovjetskog uzorka s vertikalnim opterećenjem. Motori s modernim uvezenim strojevima za pranje nisu prikladni jer su tanki i najvjerojatnije neće izdržati težinu metalnog spremnika ispunjenog mortom.

Ako je mješalica hitno potrebna i morate raditi s malim količinama otopine (do 100 litara), možete koristiti staru radnu perilicu s minimalnim promjenama bubnja.

Važno: Postavljanjem noža na dnu bubnja i postavljanjem uređaja na nagib od 45 stupnjeva, možete pripremiti prilično kvalitetna rješenja, ali bez korištenja ruševina kao punila.

Ako vam je potreban prikladniji uređaj, morat ćete raditi na stroju za zavarivanje.

Proizvodna tehnologija

Priključak za mobitel, učite sami

Kao što je ranije spomenuto, nedostatak agregata na strani utovara je niski kapacitet punjenja. Taj se problem može riješiti uklanjanjem bočnog otvora u korist krajnjeg utovara.

Dakle, imamo motor, remenski pogon i ostali strukturni elementi starog, ali radnog stroja za pranje rublja, a onda je vrijeme da počnemo izrađivati ​​betonsku mješalicu.

  • Za početak, pripremite 3-4 lopatice koje mjere 100 x 10 cm od debljinskog čelika od 3 mm.

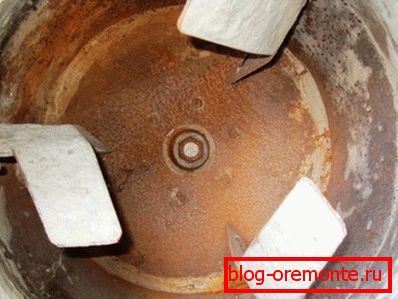

Na fotografiji - mjesto oštrica
  • Pravokutne oštrice su zavarene u metalnoj cijevi dijagonalno. Kut noža se odabire tako da gura otopinu prema unutra, a ne van, dok bubanj rotira. Međutim, ako napravite pogrešku, možete promijeniti polaritet veze, a cijev će se vrtjeti u suprotnom smjeru.
Dajemo karakterističan oblik bubnji.
  • U sljedećem koraku bacamo rubove cijevi od kraja gdje će se teret izvršiti. Tako će biti moguće izbjeći prskanje smjese.
  • Okvir na kojemu se bubanj nalazi će se kuhati od čeličnog kuta od 5x5 cm. Okvir se može staviti u stacionarno, ali u ovom slučaju rješenje će morati biti isporučeno s lončanicom. Za olakšavanje istovara može doći zbog okretnog okvira. U tom slučaju bubanj se može nagnuti. Osim toga, kod dostave, moguće je promijeniti polaritet priključka motora tako da okreće bubanj u drugom smjeru i gura gotov rješenje.

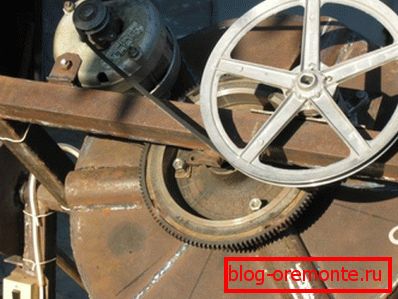

Voziti agitator assy
  • Fiksirali smo cijev na okvir pomoću snažne metalne prirubnice, koje se na vrhu cijevi postavljaju vijcima.
  • Zahvaljujemo 2 snažna ležajeva u okvir, kroz koji osovina prolazi od prirubnice do remenice, pri čemu se okretni moment prenosi preko pogonskog remena.

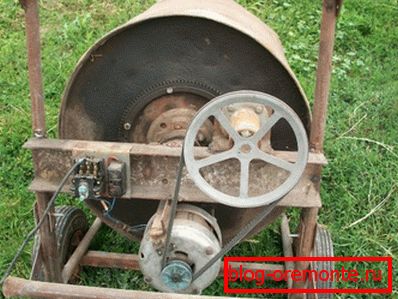

Prisutnost kotača omogućuje vam preokrenuti spremnik i istovariti rješenje
  • Kako bi se pojednostavio dizajn nagnutog mehanizma, okvir može biti napravljen kotač s ručkama poput kolčića, tako da struktura, ako je potrebno, može biti pokucao i spremno rješenje je izbačeno.

Značajke napajanja

Montažne mješalice za beton, u pravilu, oblikovane su za trofazni izvor napajanja. To stvara neugodnosti kada se na gradilištu isporučuje redovito napajanje. Budući da motor za pranje rublja koristimo kao električni pogon, koristimo uobičajenu vezu.

Važno: Za puni rad uređaja, preporučljivo je osigurati pouzdanu čvrstu kućištu koja se može koristiti za pokrivanje prekidača i drugih uređaja koji opskrbljuju električnu energiju.

zaključak

Sada znate što čvorovi domaće betonske mješalice sastoje se od cijevi i kako to napraviti sami. Više korisnih i informativnih informacija možete pronaći gledanjem videozapisa u ovom članku.
