Duboki vibrator za beton: značajke mehaničkih,

Teško je pronaći građevinske radove gdje se ne koristi žbuka, na primjer beton. Za rad s njim postoje posebni alati i alati koji pomažu u postizanju tražene kvalitete. U ovom ćemo članku govoriti o dubokim vibratorima koji se koriste za brtvljenje betonskih rješenja u ojačanim monolitnim konstrukcijama, betonskim i betonskim proizvodima za predgotovljenu konstrukciju.

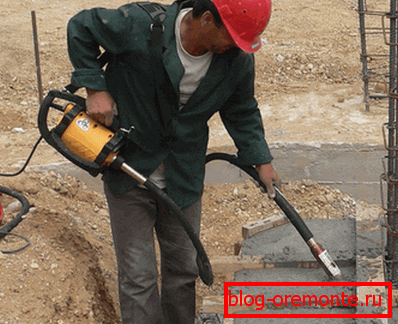

Na fotografiji - pomoću prijenosnog vibratora za beton

Opća teorija

Dobivanje visokokvalitetnog betona je nemoguće bez sabijanja mješavine, ona također utječe na čvrstoću materijala i trajnost njegovog rada.

Inače će sadržavati veliku količinu zraka, na primjer:

  • u plastičnoj konzistenciji, parametar može dosegnuti 15%;
  • u tvrdom - do 45%.

Približno pretpostavlja da 1% smanjuje čvrstoću gotovog betona na 5%. Njegova zbijanja je neophodna samo za uklanjanje mjehurića zraka i ujednačenu kompaktnu raspodjelu komponenata smjese.

Inače će zarobljeni zrak i grubi agregati napraviti materijal:

  • porozni;
  • s heterogenom strukturom;
  • krhak.

Betonski duboki vibrator pomoći će kondenzirati mješavinu betona.

Modeli su:

  • interni (duboko), kada je radni dio uronjen u betonsku mješavinu i prenosi vibracije kroz kućište;
  • površina (jastučići), koji se ugrađuju na položenu betonsku mješavinu, a vibracije se prenose preko radne platforme;
Model površine
  • vanjskioni su pričvršćeni s uređajem za hvatanje izravno na oplatu i prenose vibracije do betonske mješavine kroz njega;
  • vibroploŝadkami - stacionarne jedinice za oblikovanje, koje se koriste u tvornicama i odlagalištima za predfabricirane betonske proizvode.

Postupak je sljedeći:

  1. Stvorene oscilacije malih amplituda prenose se na čestice betonske otopine, zbog čega postaje fluidna i stječe veću mobilnost.
  2. U tom se slučaju čestice počinju kretati, pokušavajući postići najstabilniji položaj pod djelovanjem gravitacije, a volumen betonske smjese postaje najmanji.

To osigurava gusti beton s čvrstom strukturom koja se ne boji vode i mraza. Mjehurići zraka istodobno dolaze na površinu, a tekućina postaje teška. Privremena tekućina omogućuje da se širi u obliku i zbije pod vlastitom težinom.

Savjet: za najbolje rezultate, bolje je koristiti višestruku frekvenciju (s različitim brojem vibracija) vibratora. Kako ne bi kupili, mogu se unajmiti, što je mnogo isplativo.

Oprema može imati sljedeću vrstu pogona:

  • elektromehanički;
  • elektromagnetski;
  • pneumatski;
  • hidraulički;
  • motor.

Osim suhih sastojaka, u otopini se nalazi i voda. Iz teorije znamo da je za tvrdo cementiranje dovoljno u količini od oko 10% svoje mase. Međutim, u ovom će slučaju biti nezgodno raditi s rješenjem.

Dakle, voda je obično u betonu više nego što je potrebno. Sušenje, također počinje stvarati pore, koji utječu na snagu materijala na gore. U tom smislu, jedan pečat nije dovoljan za dobivanje potrebnog betona. Također je potrebno izračunati odnos cementa i vode kako bi se dobili traženi parametri.

Savjet: Upotreba plastifikatora u mješavini će povećati njegovu pokretljivost, smanjit će volumen vode, što će smanjiti pore i spasiti vezivo (cement).

Korištenje vibratora omogućuje uklanjanje viška vode iz otopine, a plastifikatori će skratiti sam proces. To će jamčiti da se smjesa neće slojeviti zbog dugih vibracija.

Savjet: Ako treba demontirati betona ili ih utorom, rezanje betona dijamant krugovima danas je priznat kao jedan od najuspješnijih u tom pogledu.

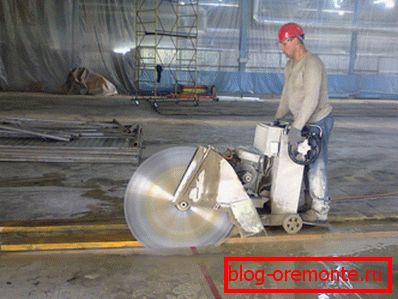

Dijamantna rezna aplikacija

Debeli vibratori

Nakon što se bavimo teorijom, neka se zadrži na najpotrebnijoj opremi za njegovu implementaciju - dubok vibrator za beton. Koristi se za provođenje zbijanja betonskih rješenja tijekom ugradnje.

Mehaničke vibracije proizvedene od strane opreme aktivno pridonose tome kada se uranja u smjesu.

Kada koristite duboke vibratore u otopini:

  • smanjenje stezanja;
  • smanjuje puzanje;
  • povećava otpornost na smrzavanje;
  • stvaranje vodonepropusnosti.

vrste

Modeli mogu biti visokofrekventni i mehanički pogonjeni. Cijena potonjeg je niža, međutim njihov životni vijek, kvaliteta zbijanja betona i produktivnosti znatno su niži. Najbolji rezultat postiže se vibracijama u frekvenciji od 10,000-12,000 po minuti.

Istodobno, pod mehaničkim opterećenjem, brzina se smanjuje na 9000, pri visokoj frekvenciji ta brojka ne prelazi 5%. Zbog toga je upotreba visokofrekventne opreme prikladnija.

mehanički

Pogon se može sastojati od benzinskog ili električnog motora. Vibrator s ugrađenim ekscentrikom uronjen je u betonsku mješavinu, koja se isporučuje s okretnim momentom fleksibilnim vratilom.

Savjet: mehanički vibrator s električnim motorom pokazao se najbolje u svom radu.

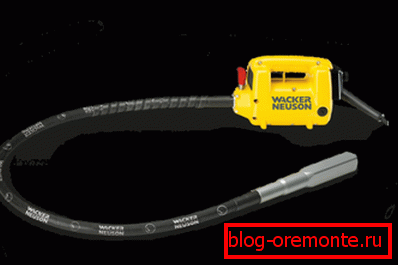

Ručna mehanička verzija vibratora za betoniranje betona

Benzinski motor ograničava pokretljivost i opravdan je samo tamo gdje nema električne grane. Izlaz iz ove situacije može biti komplet, koji uključuje benzinski generator i duboki vibrator za beton pod 220 volti. Dingo, EnarAVMU (Španjolska), Imer (Italija) smatraju se najprikladnijom opremom takvog plana. Masa motora ne prelazi 5,5 kg, što omogućuje lako prenošenje na gradilištu na ramenu.

Savjet: nemojte kupiti glavu vibratora vibratora promjera većeg od 50 mm. Inače, zbog težine, može jednostavno oštetiti opremu - poremetiti niti na fleksibilnoj osovini, a troškovi s njim obično su jednaki pola ili malo viši od cijelog seta.

Kako bi se produljila servis mehaničkog vibratora potrebno je svakih šest mjeseci održavati fleksibilnu osovinu. Istodobno, preporuča se rastavljanje i čišćenje elektromotora. Vrlo često tijekom tog vremena u njemu se nakuplja velika količina mortova i cementa. To ga čini teškim za hlađenje motora, što može uzrokovati oštećenja.

Savjet: ako je potrebno, polaganjem temelja potrebnih komunikacija, pomoći ćete dijamantima bušenja rupa u betonu potrebnom za promjer krunica.

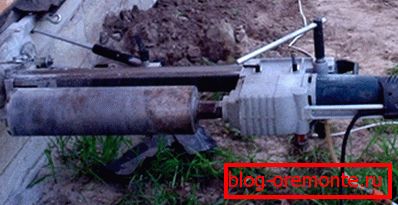

Temeljno bušenje s dijamantnim bitom

Visoka frekvencija

U ovom slučaju dizajn je nešto drugačiji - električni motor se instalira izravno u glavu vibratora i opremljen je ekscentrikama. Tijelo je vodootporno, a dizajn pruža električnu izolaciju.

Napajanje je sigurno napon od 42V s frekvencijom od 200 Hz, i stoga se zove njegova visoka frekvencija. Napon na opremi dolazi iz elektroničkog pretvarača, koji je napajan 220V.

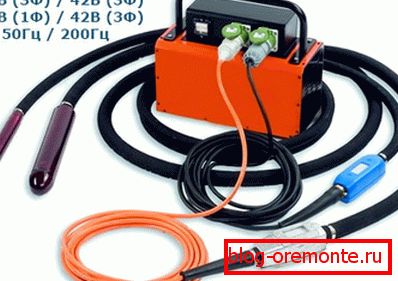

Visoka frekvencija вибратор для бетона

Potonja je izgrađena na elektroničkim komponentama, bez uporabe mehaničkih dijelova. Njezin je životni vijek gotovo neograničen. Sustav zaštite od različitih hitnih situacija napravio je uređaj apsolutno sigurno za vibrator koji je povezan s njim i operatorom. Visoka frekvencijska oprema potpuno je zaštićena od vanjskih utjecaja i može se koristiti čak i na kiši.

Razlikuje se od standardnih mehaničkih aparata:

  • dugi vijek trajanja;
  • visoke performanse;
  • trajnost i pouzdanost;
  • minimalno održavanje (dovoljno je ispirati dijelove uronjen u beton pod tlakom vode);
  • mali trošak rada.

Savjet: građevinske tvrtke, koje se stalno bave betonskim radovima, trebaju biti na lageru jedan vibrator.

Kućni vibrator za beton

Industrija danas je spremna ponuditi kupcima razne vrste opreme za brtvljenje rješenja. Ali to može biti samostalno, i za to postoji nekoliko načina.

Koristimo kuću za kućanstvo

  1. Trebat će vam oprema s kapacitetom od 1,5 kW. Cijeli postupak će se odvijati u "čekić" modu, pa prebacite bušiti unaprijed.
  2. Prilog može biti onaj koji dolazi s vrhuncem, na kojem ćete morati odmoriti na oplatu.

Savjet: Koristite masnu hrpu kako biste postigli dobru vezu između vrha i oplate.

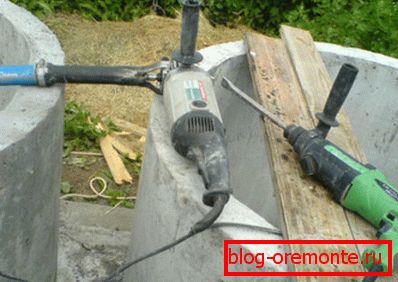

Koristite kao vibrator za betonske perforatore i brusilice

Korištenje ovog domaćeg vibratora omogućit će ravnomjerniju raspodjelu betonske mješavine. Učinak, naravno, teško je usporediti sa stvarnom profesionalnom opremom, ali će i dalje biti tamo, tako da možete sigurno koristiti takav uređaj za jednostavne strukture.

Ako trebate obraditi relativno plitku dubinu morta, primijenite metodu "spliciranja". U tom slučaju, na kraju mlaznice, zavarite još jedan, tako da njihova ukupna dužina bude jednaka dubini obrađenog obrasca. Proces završava s njegovim nosačem na dnu posljednjeg i stalnog preuređivanja. Zato možete obraditi traženo područje.

bušilica

Zamijenite bušenje može biti uobičajena bušilica udarca s snagom od 1 kW ili više. U tom slučaju prvo morate početi izrađivati ​​posebnu mlaznicu koja će imati ekscentrični i izdržljivi nehrđajući čep.

Uputa izgleda ovako:

  1. Podignite cijev od nehrđajućeg čelika duljine 400-600 mm i O 30-40 mm.
  2. Napravite unutarnju jezgru metalnog zatika O 12-15 mm. Potrebno je zavariti pravokutnu ploču koja je široka 15-20 mm. Potrebno je pomaknuti cijeli mehanizam na stranu i održavati vibracije.

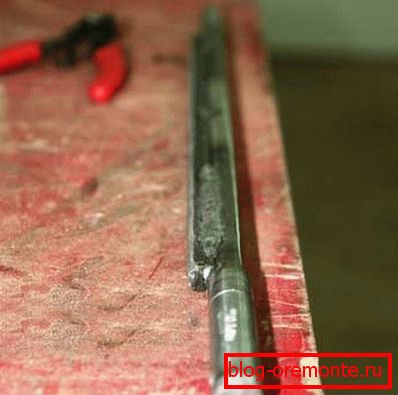

Drill bit
  1. Izbušite poprečnu rupu na kraju štapa da pričvrstite pogon.
  2. Poravnajte izrađenu jezgru čeličnom cijevi.

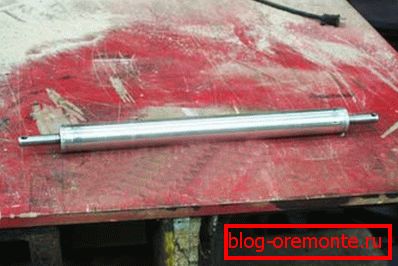

srž
  1. Podignite 2 ležajeva za slobodno rotaciju jezgre, a potonji bi se trebali čvrsto uklopiti u njih.
  2. Nabavite šipku unutar cijevi i pričvrstite ga na obje strane ležajeva.

Savjet: izrezati iz nosa štapa, ostavljajući oko 5-10 mm. Ne zaboravite zaštititi ležajeve s obje strane prašine i prljavštine, inače će dizajn brzo nestati. Nemojte ih spasiti jer će nositi glavno opterećenje.

  1. Gurnite čvrstu rukavac na drugi kraj šipke, osiguravajući potpunu zaštitu rotacijskog puta.

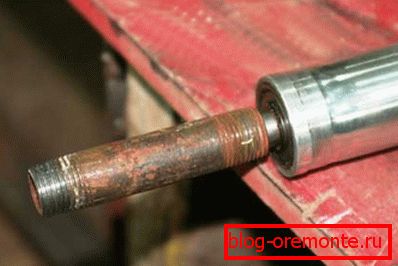

Podnožje i ležaj
  1. Stavite cijev na osovinu tako da na obje strane ostaje 40-50 mm. Tijekom rotacije, štap će osigurati vibracije, koje se zahtijevaju iz opreme.
  2. Na jednoj strani, stavite ga na prethodno pripremljenu rukav, zatim ga pritisnite u rupu napravljenu u našoj jezgri i spojite ih zajedno.
  3. Prilikom ugradnje čahure, pritisnite ga na ležaj, čvrsto skrivajući vezu.

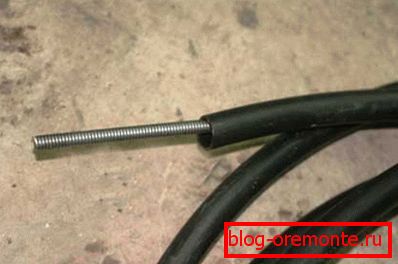

Cijev za ekscentričnu osovinu
  1. Pritegnite crijevo na rukavcu i učvrstite ga pomoću crijeva, stvorite zaštitni poklopac za vrh.

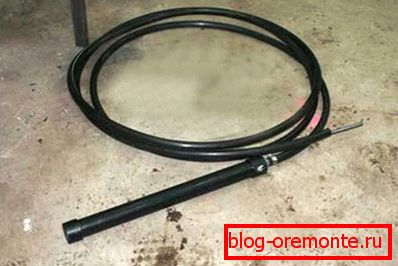

Izrađen domaći vibrator za betoniranje betona

Nakon toga, vibrator za sami rad je spreman za upotrebu.

zaključak

Rad s konkretnom mješavinom zahtijeva određeno znanje ako želite završiti visokokvalitetnim materijalom s potrebnim karakteristikama. U tu svrhu koriste se duboki vibratori, koji olakšavaju proces i omogućuju postizanje navedenih svojstava.

Pored profesionalne opreme, za jednostavan posao, možete ih sami iz improviziranih sredstava. Videozapis u ovom članku pomoći će vam da pronađete dodatne informacije o ovoj temi.
