Električni grijanje betona. glavne vrste. zagrijavanje

Beton je jedan od onih materijala čija snaga izravno ovisi o vanjskim uvjetima. Stoga je osigurano električno grijanje betona u zimskom periodu prema SNiP 3.03.01-87 "Ležajevi i ograđeni elementi". Prema ovom regulatornom činu, sav rad u zimskom vremenu treba provoditi u skladu s tehnološkim kartama za svaku vrstu grijanja, što jamči brzu snagu i uklanja zamrzavanje monolita.

Grijenje elektrode jedno je od najpopularnijih kada radi s konstrukcijama od rasute betonske konstrukcije

Glavne vrste procesa

Tehnika električnog grijanja betona može se razlikovati u načinu implementacije, ali glavni cilj svih takvih aktivnosti ostaje nepromijenjen - kako bi se u zimskim mjesecima ubrzala zrenja betona. Kao što znate, u prvih 4 dana nakon izlijevanja, konstrukcija ne smije ni na koji način zamrznuti, budući da se svi procesi sušenja zaustavljaju, a ubuduće će karakteristike čvrstoće biti nekoliko puta niže od onih utvrđenih u projektu.

Najčešće se koriste dvije opcije za grijanje, to je ono što smatramo u ovom pregledu.

Zagrijavanje pomoću PNSV žice

Ova metoda je pogodna za temperature nižu od -17 stupnjeva, ako je mraz veći, tada će biti potrebna dodatna izolacija betonske površine s toplinskim izolacijskim tepisima.

Postupak polaganja je vrlo jednostavan, pa je ova mogućnost popularna kod rada s vlastitim rukama, ali ne zaboravite na niz zahtjeva:

  • Za rad, koristi se PNSV žica s presjekom od 1,2-1,4 mm, može se kupiti u bilo kojoj trgovini električnom robom, Odjeljak je odabran na temelju specifičnih uvjeta, a treba imati na umu da standardni projekti ne postoje, a sami ćete morati obaviti razvoj ili uz pomoć stručnjaka.

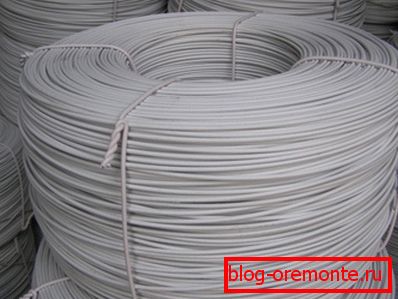

PNSV žica se prodaje u zavojima i brojila, sve ovisi o prodavatelju
  • Drugi vrlo važan dio sustava je transformator s potiskivanjem, kapacitet koji je odabran iz volumena betona., Kao što pokazuje praksa, transformator od 80 kW dovoljno je za oko 90 m3 monolitna konstrukcija. Ako nema takve opreme, tada se može koristiti zavarivačni transformator, ali je potrebno konzultirati se sa stručnjakom o ovom pitanju.
Na slici: jedan transformator odstupanja važan je dio sustava.
  • Ova metoda je najisplativiji, troškovi energije ove opcije su prilično niski, kao i troškovi projekta., Varijanta se koristi u većini slučajeva, kako u privatnoj tako i industrijskoj konstrukciji.
  • Važno je zapamtiti da je betoniranje električnim grijanjem prilično složeno i dugotrajan proces., Bez obzira koju opciju odaberete, budite spremni za činjenicu da je naprijed naprijed i složen posao. Važno je učiniti sve što je u redu, jer cijena žice nije toliko niska da se može pokvariti.
  • Upute za postavljanje žica sličnih radu na instalaciji podnog grijanja, Naravno, to je teže, jer morate raditi u nepovoljnim vremenskim uvjetima. Dubina knjižne oznake trebala bi biti dovoljna, ako iznenada trebate rezati armiranobeton s dijamantnim krugovima, žice ne bi trebale biti oštećene.
Postavljanje između remena za pojačanje - nije jednostavan posao

Obratite pažnju! Obratite posebnu pozornost na činjenicu da svaka petlja za grijanje mora biti iste dužine, u tom procesu pazite da izolacija nije oštećena.

Zagrijavanje s elektrodama

Ova opcija nije prikladna za ploče, ali je idealna za zidove, stupove i membrane.

Glavna svojstva su sljedeća:

  • Kako su elektrode najčešće korištene armature ili krug metala promjera od oko 10 milimetara. Važno je zapamtiti da šipke moraju biti dovoljno čiste bez sloja hrđe, jer to smanjuje učinkovitost grijanja.
  • Naravno, elementi se polažu prije zalivši jer čak i dijamantno bušenje rupe u betonu neće moći osigurati šupljinu potrebne dubine, a trošak takvog rada je vrlo visok. Možete učiniti na drugi način: unesite šiljke odmah nakon izlijevanja betona, kao što pokazuje praksa, ovo je najlakši način ugradnje, zbog čega ga svi profesionalni instaleri koriste.

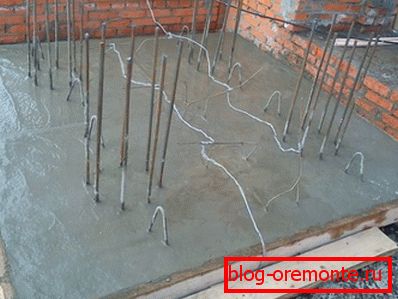

Betoniranje električnim grijanjem izgleda ovako
  • Udaljenost između elemenata treba biti od 0,6 do 1 metar. Sve ovisi o temperaturi okoline: što je niža, to su bliže elektrodi trebaju biti međusobno, ali ako su mraz mali onda se igle mogu postaviti čak i nakon metra.

Obratite pažnju! Imajte na umu da elementi pomoću kojih se grijanje provode ne mogu se ukloniti i ostati u materijalu zauvijek. To značajno povećava potrošnju materijala za rad, jer s velikim količinama metala to će potrajati dosta.

  • Ako je potrebno zagrijati kolonu, u njega se umetne jedan klin, grijanje se vrši pomoću transformatorske faze i zemlje iz armaturne trake napunjene kolone.
  • Naravno, ova metoda je vrlo jednostavna u pogledu implementacije, ali njegova potrošnja energije je vrlo visoka, stoga budite spremni za visoku potrošnju električne energije. Ovaj faktor određuje korištenje ove metode samo od strane velikih građevinskih organizacija.
  • Vrlo je važno pravilno izračunati snagu transformatora, to bi trebalo provoditi kvalificirani stručnjaci, jer su pogreške pune niske učinkovitosti sustava, pa čak i potpuno neuspjeh opreme.
  • Može se koristiti jednofazna i trofazna ožičenja. Ako je sve jasno jednim faznim sustavom, dijagram veze tri faze prikazan je na dijagramu.
Trifazna veza se provodi prema ovoj shemi.

Ono što daje električno grijanje

Da biste odlučili želite li koristiti ovu metodu, vrijedno je znati da sadrži sljedeće:

  • Struktura neće zamrznuti, što je vrlo važno za sazrijevanje betona i odabir optimalnih svojstava čvrstoće i izdržljivosti.
  • Zahvaljujući predgrijavanju, beton temeljen na Portlandovom cementu dobiva 80 do 90 posto snage u 4 tjedna. To može značajno smanjiti vrijeme rada jer takav raspored poboljšanja čvrstoće betona tijekom električnog grijanja betona neće pružiti nikakav drugi događaj.
  • Ne nanosite previše stresa, uzrokuje pretjerano sušenje betona i smanjenje snage.
  • Kako bi se osigurali optimalni uvjeti za sušenje i zrenje materijala, poželjno je pokriti površinu s plastičnom folijom, to ima vrlo pozitivan učinak na pouzdanost materijala.
Film vam omogućuje da poboljšate uvjete zrenja betona

zaključak

Zapravo, ako postoji mogućnost rada u ljetnoj sezoni, onda je to vrijedno. Ali ako još trebate zimi zaliti betonske konstrukcije, električno grijanje bit će jedino rješenje za kvalitetu skrućivanja monolita. Videozapis u ovom članku pomoći će detaljnije razumjeti neke značajke rada.
