Grijanje žica za betonsku grijanje: detaljan pregled

Među različitim tehnikama koje se koriste u polaganju temelja i ostalih građevinskih radova u zimskom razdoblju, važno mjesto zauzima zagrijavanje betona PNSV žicom. Korištenje ove tehnologije uz pridržavanje svih pravila omogućuje vam stvaranje optimalnih uvjeta za stvrdnjavanje cementnog mortova, čak i ako temperatura okoline padne ispod niže.

U našem članku ćemo opisati kako organizirati takvu obradu, kako odabrati žicu za grijanje betona, kao i ono što biste trebali obratiti pažnju prilikom rada sustava.

Vodovi u oplatu zagrijavaju rješenje za učinkovito polimeriziranje.

Pregled tehnika

Kako bi se osiguralo ispravno stvrdnjavanje betona, potrebno je da cijeli cement u morta reagira s vodom. Taj se proces naziva hidracijom, a slomljena je u slučaju da se vlaga ili dio njega pretvori u led.

Da biste to izbjegli, upotrijebite različite metode:

  • Prvo, s malom količinom posla možete dodati komponente u rješenje koje sprečavaju zamrzavanje. Nedostatak ove tehnike je nemogućnost takvih aditiva da izdrže teške mrazove, kao i veće troškove rada.
  • Drugo, s kratkotrajnim hlađenjem, jednostavno možete osigurati visoku kvalitetu toplinske izolacije izljeva temelja ili druge nosive konstrukcije. U ovom slučaju se koristi oplata od materijala s niskom toplinskom vodljivošću, a na vrhu betona je prekrivena višeslojnim polietilenskim ili krovnim materijalom.

Obratite pažnju! Varijacija ove metode je takozvani "vrući termos" - prije nego što se beton lijepi u oplatu, beton se zagrijava do 60-700Od tada pažljivo izoliran.

  • Za aktivno zagrijavanje često se koristi metoda elektroda. U ovom slučaju, vodiči su uronjeni u debljinu otopine ili se nalaze na njegovoj površini. Električno polje koje nastaje između vodljivih ploča ili šipki daje dio energije betona, održavajući temperaturu na visokoj razini.
  • Međutim, najučinkovitija i praktična metoda je uporaba specijalnih grijaćih kabela. Postavljaju se u debljinu betona, nakon čega su spojene na specijalni transformator i zagrijavaju materijal. Cijena dirigenata je relativno mala, jer se ova metoda može preporučiti za velike količine.

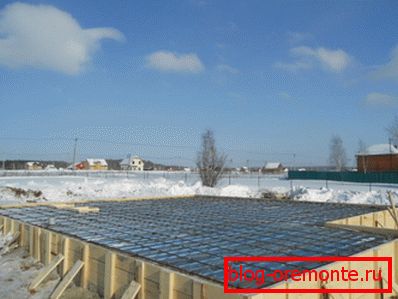

Zimi se može zaliti beton samo ako se zagrijava.

Kao što pokazuje praksa, najučinkovitija je kombinacija metoda pasivne štednje topline i aktivnog zagrijavanja betona. U nastavku ćemo detalje o ovom procesu detaljnije opisati.

Tehnologija kabelskog zagrijavanja

Opća shema

Kada radite u temperaturnim uvjetima, dostižući - 400, žica za grijanje betona gotovo je jedina moguća opcija za osiguranje stvrdnjavanja cementa.

U tom se slučaju sama proces grijanja organizira na sljedeći način:

  • Prvo, oplate nisu montirane na objekt., Da bi se smanjio gubitak topline, bolje je izraditi od izolacijskih materijala.
  • Tada se kavez za pojačanje instalira u oplatu. Posebne žice za grijanje su pričvršćene na kavez za pojačanje.

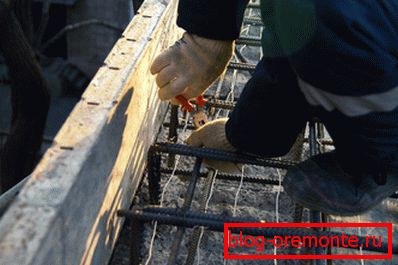

Svi su vodiči spojeni na jedan sustav.
  • Duljine žica se odabiru tako da osiguravaju najjednostavnije opterećenje na svakom odjeljku, Svi ulomci povezani su s jednim kabelom vodiča koji se nalazi izvan oplate.
  • Zatim se otopina izlije i zgusne., U tom slučaju je dopušteno tretiranje vibracija cementne mase, jer, za razliku od spajanja, ne oštećuje vodiče.
  • Zatim se priključni autobusi spajaju s transformatorom za spuštanje., Tekućina se isporučuje u sustav, a žice se postepeno zagrijavaju, sprječavajući zamrzavanje tekućine u većini materijala.
  • Rad transformatora ne prestaje dok beton ne dobije potrebnu snagu.
Transformator napajanja

Procesna fizika

Što se u ovom trenutku događa u debljini rješenja?

  • Kod prolaska struje dane sile i napona, žica za zagrijavanje betona postepeno povećava temperaturu zbog znatnog otpora.
  • Dio temperature se prenosi u okoliš, a voda ne ulazi u čvrsto stanje, dok ostaje dostupna za cementnu hidrataciju.
  • Također, zbog nepostojanja kristala leda u debljini betona, ne nastaju pore, što čini materijal heterogen i smanjuje njegovu čvrstoću.
Toplina se prenosi iz položenih žica do otopine.
  • Dodatna prednost takvog grijanja je povećana pouzdanost ojačanja: prvo, zbog postupnog smanjenja dostupne vlage, rizik od korozije armature se smanjuje, a drugo, beton je fiksiran na metalni okvir ravnomjernije.

Obratite pažnju! Rezanje armiranog betona s dijamantnim krugovima omogućava uvjeravanje u učinkovitost ove tehnike: materijal postaje izdržljiv i ne može se obrađivati ​​drugim sredstvima.

  • Nakon postizanja konkretnih pokazatelja radnog učinka grijanje se zaustavlja. Uputa preporučuje sniženje temperature postupno, jer se u tom slučaju može izbjeći pucanje unutar materijala.

Zapravo, upravo to se događa u samom procesu.

Ako odlučite organizirati kabelsko grijanje betona vlastitim rukama, preporučujemo da proučite sljedeći odjeljak. Naravno, treba imati na umu da bi za obavljanje ovih radova trebalo imati odgovarajuću toleranciju, tako da za one koji nemaju "koricu" električara, preporuke dane u nastavku bit će uvodne prirode.

Način organizacije rada

Izbor vodiča

Budući da je žica za grijanje betona centralni element cijelog sustava, mora se odabrati vrlo pažljivo.

Slijedeće razmatranje su poštene ovdje:

  • Kao glavni vodič za grijanje najbolje odgovara PNSV žica s debljinom jezgre od 1,2 ili 1,4 mm.

Obratite pažnju! U nekim slučajevima, naime kod zagrijavanja velikih konstrukcija, dopušteno je da se sustav ugradi s PNSV kabela promjera 2, 2,5 ili čak 3 mm.

  • Čelični vodič koji služi kao element koji nosi struju može biti pocinčan - to ima pozitivan učinak na učinkovitost grijanja, kao i na pouzdanost sustava.

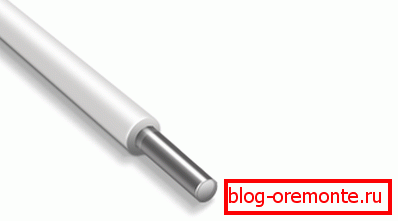

Pocinčani kabel PNSV u PVC izolaciji
  • Da bi se osigurao učinkovit prijenos topline, kao i da se eliminira opasnost od električnog udara, čelična jezgra PNSV kabela treba biti pokrivena PVC ili polietilenskom izolacijom.
  • Nemojte koristiti kabel s polietilenskom zaštitom u armiranim konstrukcijama: kod udarnih napona ili dugotrajnog rada s maksimalnim opterećenjem, postoji opasnost da će polietilen otopiti i kratko spojiti žicu na ojačanje.
  • Istodobno, polivinil klorid pri niskim temperaturama (-100C ili manje) zbog smanjenja elastičnosti postaje krhka i stoga može puknuti tijekom faze ugradnje.
  • Potrošnja PNSV 1.2 žice je oko 50 metara po kubičnom metru otopine.

Pri korištenju kabela potrebno je zapamtiti da je radna struja za vodiča smještena u debljini otopine oko 15 ampera. U ovom slučaju, takva struja u zraku je pretjerano velika i najčešće dovodi do izgaranja vodiča zbog nedovoljno učinkovite disipacije topline.

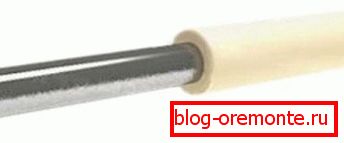

APV-4 kabel za hladne krajeve

Kako bi se to izbjeglo, tzv. "Hladni krajevi" koriste se za povezivanje vodiča u betonu s transformatorom ili zajedničkim sabirnicama - većeg presjeka manje osjetljivog na temperaturna opterećenja. Kao "hladni kraj", obično se koristi metarski dio kabela APV-4, koji je povezan s PNSV obratom x / b trakom.

Shema polaganja

Ugradnja vodiča može se provesti prema jednoj od dvije sheme.

U nastavku opisujemo pojedinosti rasporeda svake od njih:

  • Žica za grijanje betona izrezana je u jednake duljine (najčešće je 17 ili 28 metara) i upletena u spirale promjera od oko 40 mm, stvarajući tzv. Niti. Za spiralne spirale najčešće se koriste posebni strojevi s električnim pogonom.
  • Kod spajanja pod "trokut" svi su vodiči podijeljeni u tri jednake skupine. Žice u skupinama su povezane paralelno, nakon čega su skupine pričvršćene na tri točke. Od svake točke spojimo kabel na izlazni terminal transformatora.
  • Nešto drugačije distribuirana žica kod spajanja "zvijezde". Svaka tri niti se spajaju u jedan čvor, formirajući "trojicu". Svi trojki su međusobno spojeni i, kao u prvom slučaju, povezujemo se s transformatorom.
  • Za razumijevanje topologije tih shema pomoći će se slika koja su navedena u ovom odjeljku.

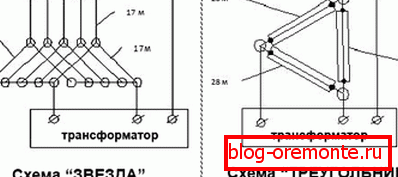

Priključni dijagrami

Kako biste olakšali proračun žica za grijanje betonskog rješenja, možete koristiti posebne kalkulatore. Također, neki su primjeri za najčešće situacije navedeni u donjoj tablici:

Vrsta transformatora PNSV promjer "Zvijezda": broj tripli s snopom od 17 m "Trokut": broj grupa niti duljine 28 m
SPB-40 1,2 14 3 do 8
1,4 12 3 do 7
SPB-80 1,2 28 3 do 13
1,4 24 3 do 11
SPB-100 1,2 35 3 do 16
1,4 29 3 do 14
380/36 za 6 kW 1,2 5 3 do 3
380/36 za 2 ili 2,5 kW 1,2 5 1 (tri niti)

Ugradnja sustava grijanja

Postupak instaliranja samog sustava je vrlo jednostavan:

  • Najprije gradimo oplatu i položimo kavez za pojačanje. Savjeti za uređenje oplata dani su gore.
  • Potom odrežemo PNSV kabel u skladu s potrebnim volumenom i formiraju se spirale za grijanje.

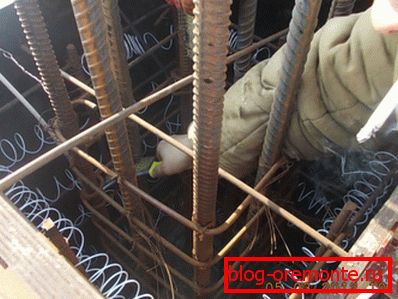

Fotografije knjižare spiralno PNSV u oplatu
  • Zatim postavljamo kabel na takav način da udaljenost između susjednih vodiča bude najmanje 15 cm.
  • Prilikom oblikovanja savijanja, pobrinemo se da se vodiči ne razbiju, a integritet izolacijskog sloja ne ometa. Preporučeni radijus savijanja je najmanje 25 mm.
  • Žice se pričvršćuju na kavez za pojačanje na takav način da se izbjegnu njihovo pomicanje prilikom izlijevanja i vibrira žbuke.

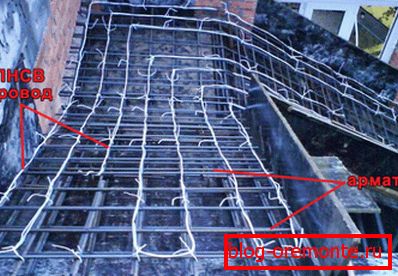

Drugi način stavljanja i pričvršćivanja PNSV na ventil
  • Spojite krajeve olova u skupine sukladno odabranoj shemi montaže (vidi gore). Čistimo rubove vodiča i pričvrstimo ih na "hladne krajeve" uvijanjem, pažljivo izoliranjem točke kontakta.
  • Spojimo hladne krajeve na transformatorsku stanicu za spuštanje. Preporučljivo je koristiti SPB-40, TMOB-63, KTPTO-80 ili njihove analoge.

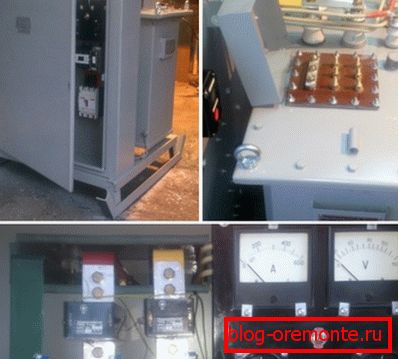

Povezivanje žica s transformatorom

Obratite pažnju! Probni pokreti sustava grijanja prije lijevanja betona nisu dozvoljeni jer je to vrlo vjerojatno da će vodiči izgorjeti u zraku.

  • Za kontrolu temperature postavljamo posebne cijevi koje će igrati ulogu dijagnostičkih bušotina.
  • Izvršavamo izlijevanje i vibracije zbijenosti cementnog morta, kontrolirajući položaj i cjelovitost vodiča.

Kako bi se smanjio trošak električne energije za grijanje betona na unaprijed određenu temperaturu, stručnjaci preporučuju da prekrivate temelje izlijevanu folijom. Sloj metalnog raspršivanja će igrati ulogu toplinskog štitnika, odražavajući infracrveno zračenje i pridonosi daljnjem jačanju površinskog sloja.

Preporuke za upotrebu

Proces grijanja se provodi u skladu s trostrukom shemom:

  • Neposredno nakon zalivka, daje se određeno vrijeme (do dva sata) do primarne postavke. Nakon toga materijal je prekriven izolacijskim filmom i pokrenut je transformator.
  • Prva faza naziva se predgrijavanjem. Temperatura otopine postupno se povećava na 70 - 80 ° C0C (ovisno o projektu). Istodobno, kako bi se izbjeglo nastajanje naponskih zona u betonu, parametri struje se mijenjaju postupno - tako da zagrijavanje ne prelazi 100S satom.
  • Sljedeća dolazi najduža druga faza u kojoj se javlja izotermno zagrijavanje mase cementa. Istodobno, temperaturni uvjeti se kontroliraju u jažicama: grijanje ne smije prelaziti 800C, inače sinteriranje cementnih granula može započeti.
  • Obrada se provodi dok materijal ne dobije 70% snage koja je svojstvena projektu. Čvrstoća se može odrediti izračunom ili uz pomoć posebnih testova (ponekad se koristi dijamantno bušenje rupa u betonu za uzorkovanje).
  • Treća faza je hlađenje. Trenutni parametri se mijenjaju tako da temperatura betona ne padne brže od 4-50S satom.
Radna shema spajanja grijaćih elemenata

Nakon završetka ove faze, "hladni krajevi" su odspojeni s transformatora i demontirani. Daljnja izdržljivost odvija se u prirodnim uvjetima.

zaključak

Informacije o zagrijavanju betona s PNSV žicom bit će neophodne za svakoga tko planira izgraditi kuću zimi. Naravno, ovaj sustav je prilično trošak, ali kada nema puno izbora, bolje je koristiti najučinkovitiju i pristupačnu tehnologiju za grijanje betona.

U svakom slučaju, gore navedeni savjeti, kao i videozapisi u ovom članku sadrže informacije koje su vrlo vrijedne za učitelje, pa biste trebali uzeti vremena da ga detaljno proučite!
