Ispitivanje čvrstoće betona pomoću destruktivnih i

Ispitivanje čvrstoće betona obvezna je mjera u provedbi izgradnje kapitala. Radi se za najtočnije i objektivnije određivanje mehaničkih svojstava materijala, što omogućuje predviđanje njegovog ponašanja pod utjecajem različitih opterećenja.

Važnost takvih testova i ispravno tumačenje njihovih rezultata teško je precijeniti. Zato stručnjaci preporučuju u svakom slučaju provođenje takvih provjera, bez obzira na svrhu i opseg konstrukcije.

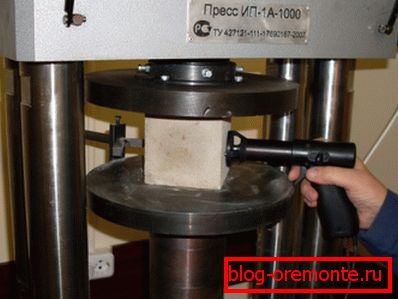

Postoji nekoliko načina kako saznati kako će struktura podnijeti opterećenje.

Čimbenici koji utječu na snagu

Prije analize, koji testovi betona za čvrstoću prema GOST-u moraju biti provedeni, potrebno je razumjeti pokazatelje koji određuju mehanička svojstva materijala.

Opcije strukture

Snaga betona je njegova sposobnost da opaža opterećenja i naprezanja (napetost, kompresija, savijanje, smicanje) i da im se odupre zbog unutarnjeg stresa.

U tom slučaju, materijal se ne smije urušavati u jednom ili drugom obliku (raspad, pukotina, delaminacija).

  • Ova karakteristika prvenstveno osigurava sastav materijala. Brand cementa igra ključnu ulogu u formiranju snage - što je veći, to je veći opterećenje koju struktura može izdržati.

Obratite pažnju! Cijena niskokvalitetnih formulacija bit će znatno manja od visoke kvalitete, stoga često postoji želja za spremanjem. Ponekad je smanjenje troškova doista prikladno i iz financijske i inženjerske točke gledišta, ali češće samo smanjuje performanse i skraćuje život strukture.

  • Osim cementa, pijeska i samog punila, modifikatori igraju važnu ulogu. Ove tvari se uvode u otopinu u relativno malim količinama, ali znatno mijenjaju svojstva, povećavaju njegovu fluidnost, jačinu, ubrzava skrućivanje itd.
  • Radi učinkovitije i jednolike raspodjele opterećenja betonom provodi se armatura - polaganje metalne žice i šipki u debljinu materijala. Ova metoda jačanja omogućuje vam da se nosite s niskom elastičnosti.

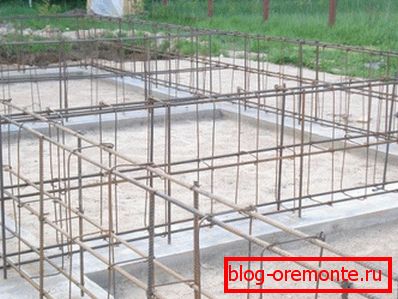

Vrsta i konfiguracija ojačanja također utječu na snagu strukture kao cjeline.
  • Konačno, uvjeti za lijepljenje i skrutnjavanje cementa također su važni. Činjenica je da je za stvrdnjavanje potrebno brtviti materijal za uklanjanje zraka i hidrataciju cementa - reakciju njegovih granula s vodom. Brzina ovog procesa ovisi o temperaturi, a time i zimi, beton mora biti opremljen visokokvalitetnom toplinskom izolacijom ili dodatno zagrijavanjem.
  • Drugi aspekt procesa izgradnje čvrstoće je isparavanje tekućine. Ako se morta osuši brže nego što cijeli cement reagira s vodom, gustoća betonskog monolita bit će heterogena. Kako bi to izbjegli, stručnjaci umjetno usporavaju sušenje površinskih slojeva materijala, pokriva ih polietilenom ili vrećom i dodatno ih vlaže.
Da biste spriječili prebrzu isparavanja tekućine, pokrijte otopinu s filmom.

Kao rezultat toga, vidimo da je snaga integralni pokazatelj, što pruža interakcija mnogih čimbenika. Pomoću proračuna može se samo utvrditi koliko će beton biti stabilan, dakle, u teškim situacijama, koriste se instrumentalne kontrole.

Načini kontrole

Pregled metoda

Do sada je snaga određena nekoliko metoda.

Među njima su:

  • Ispitivanje standardnih uzoraka, Da bi se to postiglo, kubični ili cilindrični fragmenti su napravljeni od otopine poznatih proporcija, koji su sušeni u kalupima 28 dana. Zatim se uzorci testiraju u posebnom tisku, nakon čega se donose zaključci o svojstvima čvrstoće.

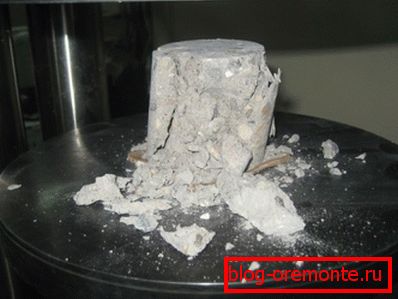

Betonski cilindar uništen pod pritiskom
  • Temeljna studija, Monolit se smanjuje od smrznutog betona (u posljednje se vrijeme sve više koristi bušenje dijamantnim krunama), a zatim se podvrgavaju laboratorijskim ispitivanjima. Kao u prethodnom slučaju, najčešće je destruktivno ispitivanje pod pritiskom.

Obratite pažnju! Nedostatak ove skupine metoda je poteškoća ekstrakcije uzoraka i visoki trošak postupka. Osim toga, ako odaberete pogrešnu točku za uzorkovanje, postoji opasnost od smanjenja karakteristika ležaja strukture u cjelini.

  • razorna inspekcija, Ova skupina metoda razlikuje se od dva prethodna jer se ne mjeri samo beton, već i drugi pokazatelji koji se izravno odnose na mehaničku stabilnost. Tehnike ispitivanja bez razaranja manje su radno intenzivne, ali njihova točnost bit će nešto niža. Međutim, za rješavanje većine inženjerskih problema dovoljno je.

Sve te metode mogu se primijeniti kako u masi, tako iu privatnoj konstrukciji. Redoslijed mjera regulacije regulira GOST R - 53231-2008 "Kontrola i procjena čvrstoće betona" i niz drugih standarda.

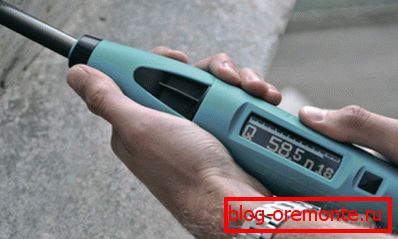

Nerazorne metode mjerenja omogućuju rad s već izgrađenim strukturama.

Izrada i obrada uzorka

Najčešća metoda je ispitati čvrstoću betonskih kockica.

Da biste to učinili, obavite pripremni rad:

Izvršite uzorke
  • Nekoliko uzoraka betona uzima se iz šarže otopine, čija količina će biti dovoljna da se proizvede niz uzoraka željene veličine.

Obratite pažnju! Pri odabiru materijala ne smije se dodatno miješati, ukloniti ili dodati u punilo itd.

  • Stavljanjem u standardizirane oblike, napravljeni su uzorci čija konfiguracija i dimenzije odgovaraju tipu studija. U pravilu, popunjavanje obrazaca obavlja se najkasnije 20-30 minuta nakon odabira.

Regulatorni dokumenti omogućuju upotrebu takvih kontrolnih uzoraka:

Vrsta studija Obrazac uzorka Linearne dimenzije, mm
Kontrola tlačne ili vlačne čvrstoće kubni Od 100x100 do 300x300
cilindričan Promjer je od 100 do 300, visina nije manja od veličine promjera
Aksijalno upravljanje stezanjem Prizmaticheskaya Od 100x100x400 do 300x300x1200
cilindričan Promjer je od 100 do 300, visina nije manja od dvije veličine promjera
Kontrola čvrstoće na savijanje Prizmaticheskaya Od 100x100x400 do 300x300x1200
  • Također je dozvoljeno izrezati monoliti iz otvrdnutog betona ili ih izbušiti koristeći dijamantne krune.
  • Ekstrakcija se provodi bez prethodnog vlaženja materijala, prema shemama koje je odobrio GOST (danim kao ilustracije u članku).
Monolitni rezni sustavi
  • Uputa omogućuje testiranje uzoraka koji nemaju vidljive nedostatke - čipovi, pukotine, rupe s promjerom većim od 10 mm itd.

Obratite pažnju! Dopuštena je prisutnost protoka vode na uzorcima dobivenim lijevanjem u kalup, ali prije izvršenja kontrole potrebno je ukloniti abrazivnim sredstvom.

Destruktivna kontrola

Laboratorij provjerava čvrstoću betona za različite oblike kontrole koji se izvode prema različitim tehnološkim shemama.

Kontrola tlačne čvrstoće je kako slijedi:

  • Uzorak (kocka ili cilindar) postavljen na donju ploču tiska.
  • Gornja ploča postupno se smanjuje, stvarajući opterećenje na betonu. Pretpostavlja se da je stopa punjenja oko 0,5-0,0 MPa / s.
  • Uzorak se učitava dok ne propadne. U tom slučaju, shema splita mora biti u skladu s onima navedenim u regulatornim dokumentima. U suprotnom, rezultat se ne uzima u obzir, o čemu se u časopisu unosi odgovarajući unos (informacije se također mogu unijeti u izvješće o testiranju ili na nekom drugom dokumentu).

Obratite pažnju! Vlačna čvrstoća pri cijepanju je ispitana prema sličnoj shemi, s jedinom razlikom da se tlak provodi pomoću posebne šiljke mlaznice.

Ispitni certifikat za klasu čvrstoće betona B20: dizajn uzorka

Kontrola istezanja na savijanju izvodi se drugačije:

  • Rastegnuti prizmaj položen je u vodoravnom položaju u stroju za testiranje.
  • Pritisnemo središnji dio prizme brzinom povećanja opterećenja od oko 0,5 MPa / s.
  • Da bi se uzorak uzela tijekom pregleda, potrebno je da linija uništavanja prođe srednji dio uzorka, a prijelom je sklonio ne više od 150 s vertikalne osi.
Utjecaj na prizmu pod opterećenjem savijanja

Na temelju dobivenih podataka izračunava se čvrstoća betona. Dovoljna točnost određivanja prema GOST-u je 0,1 MPa.

U načelu, ako imate pristup pressu s uređajem za kontrolu tereta, možete procijeniti jačinu uzorka vlastitim rukama.

Primjerice, otpornost na kompresiju izračunava se pomoću sljedeće formule:

R = (F / A) * K, gdje

  • R je željena vrijednost čvrstoće.
  • F je destruktivna sila u Newtonu.
  • A - područje uzorka, mm2.
  • K - faktor korekcije za izračunavanje sadržaja vlage poroznih i staničnih materijala.

razorna inspekcija

Osnovne metode

Gore navedene metode su prilično točne, ali imaju niz nedostataka. I što je najvažnije - ne dopuštaju provjeriti snagu materijala u cijeloj strukturi, što je ponekad neophodno. U tu se svrhu obično primjenjuju takozvani nerazorni testovi.

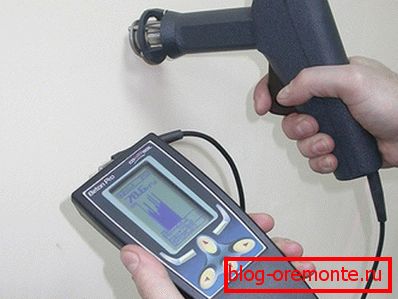

Upotreba sclerometra

Kao što smo napomenuli gore, nije sama materijalna snaga koja se mjeri, već indirektni pokazatelji.

To uključuje:

  • Mjerenje parametara odbijanja čvrstih predmeta s površine betona. Ova tehnika je vrlo uobičajena i koristi se u različitim modifikacijama sklerometara (primjer na slici iznad).
  • Mjerenje parametara deformacije betona na mjestu udarca (najčešće se puhanje primjenjuje čeličnom kuglom fiksnog promjera i mase). Za primjenu ove tehnike koristi se takozvani "Kashkarov čekić".
bubnjevi Kashkarovna
  • Računanje energije impulsa kada je izložen udarniku posebnog uređaja na betonskoj površini.
  • Mjerenje brzine propagacije ultrazvuka u debljini materijala. Ova tehnika je optimalna za otkrivanje skrivenih nedostataka u unutarnjim slojevima betona.

Uzimajući u obzir neizravnu prirodu ovih metoda, stručnjaci preporučuju da ih koriste u kombinaciji, usklađujući rezultate kako bi dobili jednu sliku.

Metoda razdvajanja

Odvojena skupina tehnika su takozvane izravne metode nerazornih ispitivanja. To uključuje provjere suza i suza. Oni pokazuju zadovoljavajuće rezultate, jer je njihov opis vrijedan ostati odvojeno.

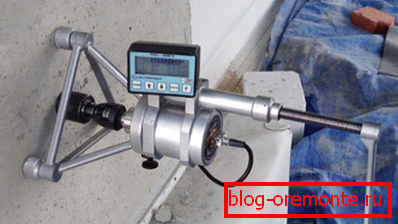

Kontrola istrošenosti provodi se na sljedeći način:

  • Čelični disk je zalijepljen na površinu, povezan s mehanizmom koji osigurava odmjerenu silu za kidanje.
  • Za lijepljenje u skladu sa zahtjevima GOST-a koriste se kompoziti ED16 ili ED20.
  • Nakon polimerizacije sastava, na disk se nanosi sila sve dok se ne oslobodi fragment betona. Mjereni su parametri utjecaja na temelju kojih se donosi zaključak o mehaničkim značajkama otopine.
Kontrola zamrzavanja

Obratite pažnju! U Ruskoj Federaciji ova tehnika se rijetko koristi, budući da klimatske uvjete u većini dijelova zemlje ne daju potpunu polimerizaciju ljepila. Istodobno, njegova učinkovitost dovoljna je za korištenje kontrolnog suzbijanja kao indikativnog ili pomoćnog.

Metoda razdvajanja

Jedna od izmjena suzbijanja kontrole je metoda cijepanja rebara:

  • Na vanjskom kutu strukture ugrađen je poseban alat, čiji radni dio nalikuje stezaljki. Pomični dijelovi su pričvršćeni vijkom dok se alat ne učvrsti.
  • Zatim se primjenjuje sila zahvaćanja, što dovodi do cijepanja rebra u točki kontakta sa stezaljkom. Veličina napora donosi zaključak o čvrstoći betona.
  • Nedostatak ove tehnike je očigledan: možete kontrolirati karakteristike daleko od svugdje. Zato je prije nekoliko godina stavljeno na tržište modifikaciju takvog uređaja koji se može koristiti na razini ploha. Istodobno za pričvršćivanje alata koji se koristi kao kolac.

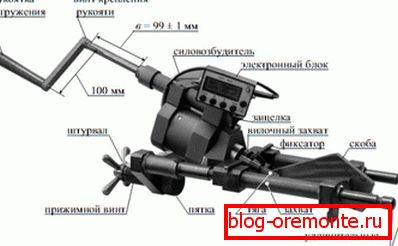

Foto stezaljka za cijepanje betonske peraje

Obratite pažnju! Za rukovanje takvim uređajem potrebno je dovoljno snažno udarno bušenje ili perforator, što značajno komplicira proces kontrole.

zaključak

Gore opisane metode za ispitivanje čvrstoće betona, pod uvjetom da se pravilno provode, pokazuju dovoljnu učinkovitost. Njihova upotreba (kao što smo već napomenuli, za najbolje rezultate, ona bi trebala biti sveobuhvatna) omogućuje nam da procijenimo svojstva strukture, predviđamo njezin odgovor na razna opterećenja i, ako je potrebno, planirate aktivnosti za uklanjanje nedostataka.

Naravno, u praksi samo profesionalci mogu se nositi s ovim, međutim, pridošlica koji je pažljivo proučio video u ovom članku moći će napraviti barem grubu procjenu.
