Izračun kuće od gaziranog betona: debljina i težina zidova,

Tema ovog članka je izračun izgradnje kuće gaziranog betona. Moramo procijeniti potrebnu debljinu zidova i izračunati njihov ukupni volumen, što će nam omogućiti procjenu procijenjenih troškova. Osim toga, pokušat ćemo pronaći način izračuna procijenjenog opterećenja na temeljima za izračunavanje njegovog područja.

Svaka gradnja počinje izračunavanjem građevinskih materijala.

Toplinska otpornost

Referentni podaci

Базовые требования к утеплению стен из газобетона изложены в СНиП 23-02-2003 «Тепловая защита зданий». Нам, однако, более интересно одно из приложений к строительным нормам, где перечисляются конкретные значения сопротивления теплопередаче для разных регионов страны.

grad Zahtjevi za otpornost na prijenos topline, m2 * C / W
Moskva 3,28
Sočiju 1,79
St. Petersburg 3,23
Voronjež 3,12
Irkutsk 4,05
astraganski 2,76
Nizhny Novgorod 3,36
Magadan 4,33
Tver 3,31
krilati plod 3,33
Ufa 3,48
Omsk 3,82
Krasnodar 2,44
Jakutsk 5,28
Vladivostok 3,25

Napomena: za gradove koji nisu uključeni u popis, približne vrijednosti određuju se ekstrapolacijom najbližih naselja s popisa.

Što učiniti s tim podacima? Koristite pri izračunavanju minimalne potrebne debljine stijenke. Za izračune, nedostaje nam druga skupina referentnih podataka - toplinska provodljivost gaziranog betona različitih gustoća.

Brand po gustoći Toplinska vodljivost u suhom stanju, W / (m * s)
D300 0,08
D400 0,10
D500 0,12
D600 0,14
D800 0,21
D1000 0,24

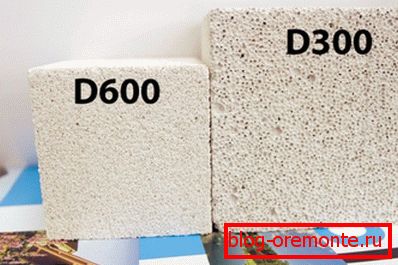

S smanjenjem gustoće materijala smanjuje se toplinska vodljivost.

Metoda i primjer izračuna

Kako debljina stijenke raste s fiksnom toplinskom vodljivosti materijala, njezin toplinski otpor povećava se proporcionalno. Minimalna debljina vrijednost izračunava se jednostavnim umnažanjem potrebne otpornosti na prijenos topline toplinskom vodljivosti materijala; dobivamo rezultat u metrima: (m2 * C / W) * (W / (m * C)) = m.

Učinimo izračunavanje gaziranog betona s vlastitim rukama na kući u Krasnodaru. Naš odabir bit će na strukturno izoliranom gaziranom betonu D500: razumna cijena i izvrsne izolacijske kvalitete koegzistiraju u njemu s dovoljnom čvrstoćom, što omogućava odstranjivanje oklopljenog okvira za dvokatnu strukturu.

2,44 m2 * C / W * 0,12 W / (m * C) = 0,29 m. Očigledno, blokovi debljine 30 cm dovoljno su dovoljni.

Treba pojasniti: naš je izračun uvelike pojednostavljen. U stvarnosti, vodljivost zidova utječe na njihovu vlažnost, debljinu žbuke (ako postoji) i vrstu unutarnjeg uređenja plinskog betona.

volumen

Izračunavanje materijala za gradnju kuće gaziranog betona uključuje izračunavanje volumena zidova. Jedan od vodećih proizvođača građevinskih materijala - tvrtka Aeroc - predlaže pridržavanje slijedeće formule: (L * H - S) * 1.05 * B = V.

U njemu:

  • L je ukupna duljina zidova u metrima;
  • H - visina (za zgrade složene arhitekture - prosječna visina);
  • S - ukupna površina svih otvora.
  • 1.05 - izmjena obrade.
  • B - debljina bloka.
  • V - rezultat u kubičnim metara.

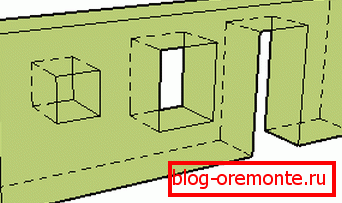

Izračunska shema, općenito, vrlo je intuitivna.

Dakle, naši izračuni izgledat će za jednokatnu zgradu veličine 10x10 metara i visinu od 3 metra s ravnim krovom i debljinom zida od 0,3 m s jednim vratima (2 x 0,9 m) i osam prozora (1,2 x 1,4 m) :

V = (10 x 4 x 3- (2 x 0,9 + 8 x 1,2 x 1,4)) * 1,05 x 0,3 = 32,9994 m3.

Razjasniti: izračunali smo samo volumen materijala za vanjske zidove. Odjeljci se izračunavaju odvojeno po istoj formuli.

Trošak

Kako izračunati trošak kuće gaziranog betona?

Više ili manje, točan rezultat može se dobiti samo na jedan način - izrađivanjem procjene za sve radove i materijale. Međutim, možete pribjeći aproksimaciju. Uzmimo kao model tipičan izračun troškova izgradnje kuće gaziranog betona, kojeg je izradio jedan od ruskih trgovaca YTong-a.

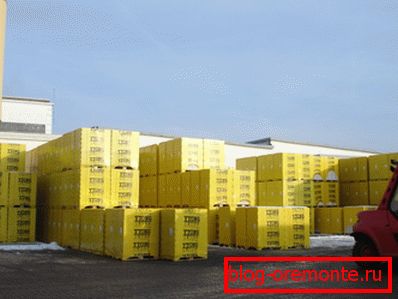

Ytong je najveći proizvođač gaziranih betonskih blokova.

Prema njegovoj procjeni, trošak blokova gamašenog betona za zidove je 116.270 rubalja; ukupni trošak svih građevinskih materijala je 590.000 r.

Trošak стеновых блоков, таким образом, составляет 116270/590000=0,197 общих расходов на материалы.

Sada izračunavamo procijenjene troškove na temelju naših izračuna.

  1. Po trenutnom trošku gaziranog betona D500 na 3.600 rubalja po kubnom metru, trošak vanjskih zidova bit će 3.600 * 33 = 1.1800 rubalja.
  2. Procijenjeni troškovi za kupnju svih građevinskih materijala mogu se procijeniti na 118800 / 0.197 = 603045 str.

Podsjetimo: gore navedena metoda daje vrlo značajnu pogrešku. Realni građevinski proračun može se razlikovati od izračunatog na takav način za nekoliko desetaka posto.

Misa i temelj

Kako procijeniti specifičan pritisak na temelj?

Izračunajte masu po metru samog zida je jednostavno. U našem slučaju jednak je proizvodu visine, debljine i gustoće zida: 3 * 0.3 * 500 = 450 kg.

Praksa pokazuje da je masa strukture, ovisno o korištenju materijala otprilike iste gustoće, približno jednaka dvostrukoj masi nosivih zidova. Za armiranobetonske podove na zidovima gaziranih betona, možete sigurno uzeti omjer od 1: 3; u ovom slučaju, tlak po metru temelja bit će 450 * 3 = 1350 kg.

Upute za izračun minimalne širine temelja na temelju nosivosti tla. Pretpostavimo da je 1 kgf / cm2. U tom slučaju, minimalni kvadratni metar temelja trebao bi biti 1350/1 = 1350 cm2, što će nam dati širinu od 13,5 centimetara.

Nosivost nekih tala.

S obzirom na činjenicu da su temelje traka vrlo rijetko konstruirane širine manje od 400 mm, ovo stanje je više nego izvedivo.

Korisne stvari

Konačno - neke korisne informacije o izgradnji gaziranog betona.

  • Pojačanje ziđa je vrlo poželjno., Obično u svakom četvrtom redu, u žljebove se polažu dvije linije ojačanja.
  • Tehnološki otvori i rupe bolje se odnose na dijamantni alat, Dijamantno bušenje rupe u betonu ostavlja rubove savršeno ravnomjerno, bez struganja.

Osim toga: za ojačane stropove, rezanje armiranog betona s dijamantnim krugovima također je prikladno jer omogućuje prolazak armature bez promjene alata.

  • Mauerlat i rešetkasti sustav montirani su samo na armopoyas.

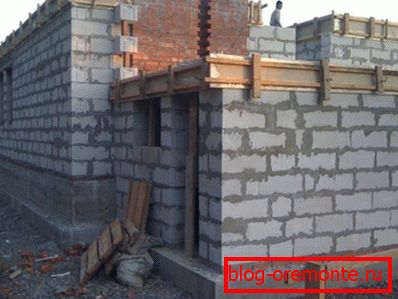

U fotopopirajućim snopovima.

  • U područjima s poteškoćama potresa, potrebna je armo trupla.

zaključak

Nadamo se da će gore navedene metode izračuna (iako vrlo grube) pomoći čitatelju da se pripremi za izgradnju. Kao i obično, u ovom članku videozapisa možete pronaći dodatne informacije. Sretno!
