Kabel za grijanje betona: ključni element unutarnjeg sustava

Kabel za grijanje betona bez transformatora omogućuje značajno optimiziranje procesa održavanja optimalne temperature u otopini za stvrdnjavanje. Unatoč činjenici da su sami vodiči takvog tipa skuplji od standardnih PNSV žica i njihovih analoga, ukupni trošak rada je znatno niži.

U našem članku ćemo objasniti što su ključne značajke takvih dirigenata, a također opisuju i njihove prednosti.

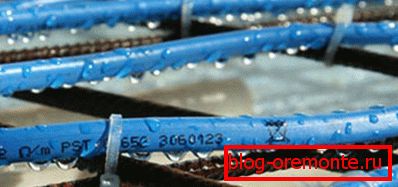

Kako beton ne pada od niskih temperatura, može se grijati pomoću posebnih toplinskih kabela

Održavanje temperature u betonu

Standardna tehnika

Konkretno zagrijavanje kablom obično se koristi ako se rad provodi zimi. Istodobno postoji opasnost od zamrzavanja vode u otopini što dovodi do sporije hidratacije cementa i smanjenja čvrstoće betona.

Da biste to izbjegli, instrukcija preporučuje da nastavite prema sljedećoj shemi:

  • Za zagrijavanje mase otopine, preuzeta je jedna žica PNSV žica promjera od 1,2 do 4 mm.

Savjet! Za ojačane konstrukcije odabire se modifikacija PVC izolacije, za neobradirane strukture - u polietilenskoj izolaciji. To je zbog činjenice da se polietilen može rastopiti, a to će dovesti do kratkog spoja na metalni okvir.

  • Žica je izrezana na identične fragmente (obično 28 ili 17 m), koji su uvijeni u kompaktne spirale promjera 30-40 mm.
  • Spiralne "niti" su međusobno povezane u nekoliko identičnih grupa i položene su u oplatu unutar kaveza za ojačanje.
  • Budući da karakteristike PNSV kabela ne dopuštaju da se koristi u zraku, na terminalima sustava ugrađuju se takozvani "hladni krajevi" debljih žica.
  • Oplata je izlivena betonom, a nakon prvog podešavanja cijeli je sustav povezan s mrežom pomoću transformatora za spuštanje. Ovaj uređaj omogućuje podešavanje jačine ulazne struje, što vam omogućuje da kontrolirate temperaturu vodiča unutar otopine.

Značajke grijaćih kabela

Gore opisana tehnika vrlo je učinkovita, ali ima nekoliko nedostataka. Ključ je potreba za korištenjem transformatora za smanjenje napona.

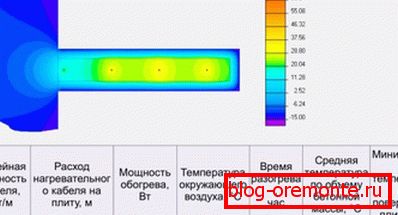

Očitavanja temperature

Međutim, možete učiniti bez ovog glomaznog uređaja. Naravno, umjesto standardne PNSV žice, morate koristiti posebne kabele za grijanje, kao što su VET (Finland) ili KDBS (RF). Takvi proizvodi karakteriziraju takva svojstva:

karakterizacija BET KDBS
Radni napon, volt 220-230 220-240
Linearna snaga, W / m 35-45

(ovisno o modelu i duljini)

40
Otpornost na izolaciju, MOhm / m 103 103
Preporučeni radijus savijanja, mm 25 35
Nazivni promjer, mm 6 7
Veličina sekcija, m od 3,3 do 85 od 10 do 150
Klasa zaštite YP67 YP67

Takvi uređaji su dizajnirani za rad s normalnom napajanjem naponom od 220 V. Visoka kvaliteta PVC izolacija pruža pouzdanu zaštitu od kratkog spoja i kvarova, osim toga, ona ne postaje lomljiva ni pri temperaturi od -350C, što znatno širi "klimatski okvir" uporabe takvih vodiča.

Za razliku od PNSV žice, BET i KDBS kabeli ne zahtijevaju obrezivanje. Na rubovima dijelova ugrađuju se krajevi i spojke, što vam omogućuje brzu montažu cijelog sustava grijanja koristeći minimalni skup alata.

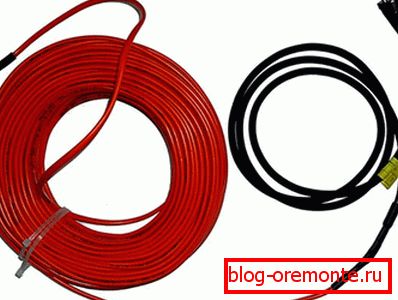

Cable Bay KDBS

Preporuke za instalaciju

Preliminarni izračuni

Izračun kabela za grijanje betona je vrlo jednostavan:

  • Prema standardima za grijanje jednog kubičnog metra otopine potrebno je graditi od 0,5 do 1,5 kW snage.
  • Za uštedu električne energije možete dodati aditiva protiv smrzavanja betonu, kao i opremiti izolirane oplate. Cijena dodatnih materijala u isto vrijeme bit će nadoknađena smanjenjem troškova električne energije.
  • Kod preljeva preklapanja standardne debljine, obično se postavlja do 4 metra žice za grijanje po kvadratnom metru.
  • Kada se sipa rasuti monolit, vodiči su složeni na duge staze, s razmakom od najmanje 30-40 cm.

Postavljanje krugova grijanja

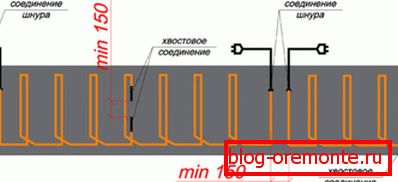

Preporučeni izgled oznake

Sastavljanje sustava grijanja s vlastitim rukama je vrlo jednostavno:

  • Najprije gradimo oplatu i sastavimo kavez za pojačanje.
  • Zatim procjenjujemo gdje će grijanje betona biti najrelevantnije i skupljamo kabelske proizvode iz dijelova odgovarajuće duljine.
  • Najčešće zagrijavaju površinu materijala, mjesta blizine horizontalnih i vertikalnih ravnina itd..

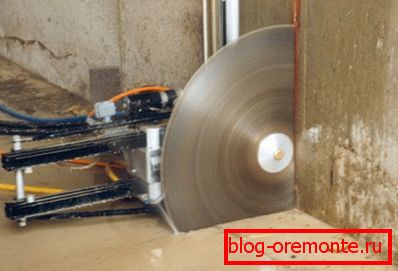

Rezanje armiranog betona s dijamantnim krugovima može oštetiti elemente grijanja.

Obratite pažnju! Neželjeno je prelaziti dilatacijske spojeve, kao i područja na kojima će se naknadno provesti dijamantno bušenje rupe u betonu.

  • Unutar oplate stavljamo kabele na takav način da svi vodiči leže najmanje 20 cm od površine zamrznutog betona.
  • Da bi se izbjegla pojava pukotina i nabora na polimernoj izolaciji, okreta treba biti glatka, Radijus zavoja za različite modele bit će drugačiji, ali u većini slučajeva stručnjaci to čine jednakom 40-50 mm - s marginom.
  • Da bi ravnomjerno rasporedila temperaturu u debljini betona, poželjno je postaviti vodiče na jednakim udaljenostima jedan od drugoga., Sjecište žica nije dozvoljeno, a minimalna udaljenost između dva kruga grijanja iznosi 40 mm.

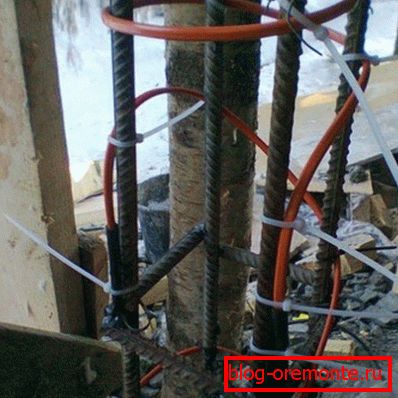

Fotografija usidrenog vodiča

Nakon rasporeda popravljamo vodiče na učvršćenje. Da biste to učinili, koristite uobičajenu žicu, vezujući ga bez nepotrebnog napora i deformacije izolacije. Također možete koristiti plastične stezaljke.

Zatim ispunimo oplatu betonom, pokušavajući ne ometati postavljanje termoelektrana. Kabeli BET i KDBS omogućuju vibracije, jer je beton sasvim moguće pečat.

Spojimo sve postavljene elemente s kontaktnim žicama na sustav, a zatim ih spojimo na napajanje.

zaključak

Kabel za zagrijavanje betona, koji struji iz mreže bez korištenja transformatora za spuštanje, vrlo je prikladan za uporabu. Naravno, njegov trošak je znatno veći od onih PNSV žica, ali s druge strane omogućuje rješavanje postavljenog zadatka - održavanje optimalne temperature otopine - mnogo učinkovitije. Više informacija o ovoj temi pronaći ćete proučavanjem videozapisa u ovom članku.
