Kako transformator za grijanje betona

Brzina konstrukcije uvijek bi se trebala uklopiti u projektni okvir, unatoč vremenskim prilikama, tako da se rad obično provodi u punom mjerilu zimi, i da ne bi ometao mraz, koristite grijaće transformatore za beton.

Snaga takvih jedinica je drugačija, ali objekti se također razlikuju po volumenu, osim toga, ova metoda djeluje kao akcelerator, tako da zima ne utječe na brzinu proizvodnje. U nastavku ćemo vam reći nešto o takvim jedinicama i načinima njihova korištenja te vam prikazati dodatne videozapise u ovom članku na istoj temi.

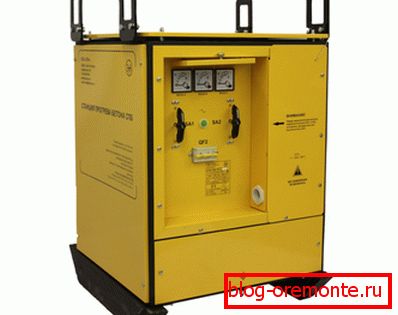

Step-down transformator SPB

Transformator niske frekvencije i beton

Načelo rada

Načelo zagrijavanja

Za izlijevanje monolitnih konstrukcija na temperaturama ispod -4 ° C, oni koriste različite metode zagrijavanja betonske mase, to su infracrvene emitere, zagrijanu otopinu, toplu oplatu i grijače anode. No najučinkovitije i ekonomičnije mogu se nazvati zagrijavanjem betona uz pomoć niskofrekventnog transformatora i žice PNSV (čelična grijanja žičana vinilna izolacija).

Prije spajanja transformatora za grijanje betona, šarke s PNSV žice s presjekom od 1,2 mm smještene su na okvir za ojačanje.2 do 3 mm2, Ovaj kabel može zagrijati na temperaturu od 80 ° C, čime se zagrijava otopina na 40 ° C-50 ° C, a sve se to događa pri temperaturama zraka od -4 ° C i niže. Da bi se postiglo optimalno zagrijavanje betona u hladnim uvjetima, potrebno je oko 60 m PNSV-1.2 po kubičnom metru otopine.

При укладке петель следует соблюдать осторожность, чтобы не замкнуть цепь, то есть, когда вы подвязываете провод к арматурному каркасу, его изоляция (ПНСВ) попросту может перетереться о металл и петля перегорит. В таком случае определённый участок заливки останется без обогрева, что может привести к деструкции общей массы и, как следствие, железобетон окажется некачественным (см.также статью «Покраска бетонного забора: как получить долговечное покрытие»).

Za zagrijavanje, uputa omogućuje uporabu transformatora kao što su KTP-06-20, KTPTO-80, KTP-OB-160, TSDZ-63 i tako dalje.

Napomena. Za pravilno funkcioniranje kruga grijanja, PNSV žica mora nužno biti unutar betonske mase (spoj je načinjen od aluminijske žice). Ako je PNSV ostavljen otvoren, to će jednostavno izgorjeti.

Transformator ulja. Tehničke specifikacije

transformator KTPTO-80 KTP-63 NA
Nazivna snaga (kVA) 80 63
HV napon (V) 380 380
Napon u praznom hodu CH (V) 49, 60, 70, 85, 103, 121 49, 60, 70, 85, 103, 121
Struja na strani SN na naponu 660 (49-70B, A) 520 (49-70B, A)
Struja na strani SN na naponu 382 (85-103-121B, A) 301 (85-103-121B, A)

transformator сухой. Технические характеристики

transformator TSZ-20
Nazivna snaga (kVA) 20
Nazivna frekvencija (Hz) 50
Broj faza 3
Nazivni napon namotavanja, transformator HV, V NN 380/220 12,4; 24,8; 49,7;66,0
Navedeni strujni vijčani transformator NR NN 30,4/52,6 465;375; 235;175
Trenutna struja (%) 7,5
Shema povezivanja / skupina Zvijezda / trokut
Gubitak kratkog spoja (W) 400
Gubitak u praznom hodu (W) 200

Priprema za rad i lansiranje

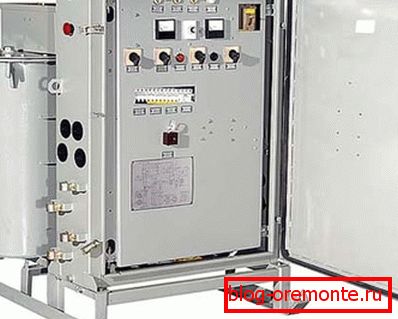

Фото понижающего трансформатор KTPTO-80

Чтобы яснее представлять себе цикл подключения и рабочий запуск, ниже будет приведена инструкция трансформатора для прогрева бетона KTPTO-80 (см.также статью «Бетонные панели для забора – преимущества и установка»).

Sve radove na zagrijavanju ubrizgavanog betona treba izvoditi sukladno SNiP 111-4-80 / ch.11 i GOST 12.1.013-7, koji regulira redoslijed rada i električnu sigurnost.

  • Prije svega, KTPTO mora biti isključen, a to se može obaviti povezivanjem kabela za napajanje (četvrtu jezgru) na terminal N jedinice XT6, povezujući je tako sve s metalnim ormarićem, Transformator je uzemljen sa sanjke - postoji posebni vijak za spajanje kruga, a za spajanje se koristi čelična žica od najmanje 4 mm.
  • Prije spajanja transformatora na mrežu potrebno je provjeriti otpornost na izolaciju vlastitim rukama, koja ne bi smjela biti manja od 0,5 MΩ, a također treba obratiti pažnju na gustoću kontaktnih priključaka, Prekidači za vožnju SQ1 i SQ2 moraju biti instalirani tako da kod otvaranja poklopca kućišta transformatora i PU postoji mogućnost pouzdanog zatvaranja kontakata SQ1 i SQ2. Nadalje, neophodno je provjeriti osigurače u slučaju kratkog spoja.
  • Переключатель силового трансформатора выставляем на 55В, что будет соответствовать положению 1, а автоматический выключатель вместе с переключателем SA3 устанавливаем в положение «ВЫКЛ».
  • Nakon toga, krug grijanja ugrađen u oplatu može se spojiti na opskrbni kabel, koji je zauzvrat spojen na stezaljku XTB.
Shematski dijagram KTPTO-80
  • Na KTPTO ulazu isporučujemo snagu 380V i uključujemo QF1 nakon provjere napona na HL1 i HL3 i nakon toga, pomoću gumba za zatvaranje u nuždi SB1, izvršimo kontrolu isključivanja, nakon čega se QF1 ponovno pokreće, KL1 se pokreće pomoću SB3 tipke, nakon čega se aktivira magnetsko pokretanje KM1.
  • Za prebacivanje načina rada morate podignuti poklopac kućišta transformatora, a zatim preko krajnjeg prekidača SQ1 QF1 će se automatski isključiti, Zatim prebacite naponske korake i uključite QF1 i KM1.

Napomena. S obzirom da prehrambeni lanac tijekom grijanja betona može biti opasno po život, samo stručno obučeno osoblje koje je upućeno u sigurnosne propise može poslužiti CTPD-u. Osim toga, takvi radnici bi trebali biti u mogućnosti pružiti prvu pomoć na vrijeme za strujni udar.

zaključak

Za kućnu upotrebu možete unajmiti korišten iskoristiv transformator, jer neće biti korisno nigdje osim gradilišta. Pored toga, ako je volumen lijevanja betona mali, tada možete koristiti stroj za zavarivanje kao transformator.
