Kao što se primjenjuje na gradilištu betonsku grijanje

Provedba monolitnih građevinskih radova tijekom cijele godine omogućuje zgradu na vrijeme. Zbog toga programeri stvaraju nove tehnologije i opremu, čime se ne prestaju raditi ni za vrijeme teških mrazova. Primjer je kondicionirana toplinska stanica KTPTO 80, zbog čega ne smrzava i zadržava svoje osobine.

Betonsko grijanje

Slični uređaji razlikuju se zbog jednostavnosti dizajna i jednostavnosti rada. Njihova uporaba omogućuje vam značajno ubrzanje procesa. Uz nove, možete koristiti i b nakon popravka.

Bit ove metode je jednostavna - u samoj masi betona dolazi do pretvorbe električne energije u toplinu, što dovodi do grijanja. Brzina procesa i njegova maksimalna temperatura izravno ovise o snazi ​​uređaja. Na primjer, potonji se može unijeti do 1000S.

Savjet: ako trebate rastaviti betonske konstrukcije, najbolja mogućnost je da se ojačani beton izreže dijamantnim krugovima.

Načelo uređaja

Kada temperatura okoline padne ispod + 40C, za rad s betonskim rješenjima zahtijeva dodatno zagrijavanje. Trenutno, postoji mnogo načina rada s materijalom zimi.

Ove metode uključuju, na primjer:

  • infracrveno grijanje;
  • izolacija oplate.

Međutim, svi su skupi. Stoga se grijanje betonskih žica za grijanje iz transformatora može nazvati najučinkovitijim i učinkovitijim.

Na fotografiji - izgled žice za grijanje

Radnje takvog mehanizma su vrlo jednostavne:

  1. Sami transformator i žice su potrebni za rad, a njihova duljina je odabrana za svaki objekt zasebno.
  2. Potonji, s jedne strane, pridružuju se okviru za pojačanje, a s druge strane, oni se unose u trafostanicu za zagrijavanje betona.
  3. Uz prolaz električne struje kroz žice, njihova temperatura može porasti na +800S.
  4. Nakon toga, toplina koja se oslobađa tijekom zagrijavanja se raspoređuje po cijelom volumenu betonske smjese., Kao rezultat toga, može se zagrijati zimi do temperature od + 40-500S.

Najučinkovitije za ovaj proces su žice, debljina čelične žice je 1,2 ili 3 mm. Istodobno, postoji zasebna grupa posebno izrađena za grijanje betonskih smjesa (PNSV-1,2).

PNSV žica za grijanje

Prilikom izračuna potrebnog broja žica treba zapamtiti da je na 1 m3 mješavina traje oko 60 m, cijena ovisi o dionici i broju življenja.

Za takve se svrhe koriste ove vrste transformatora:

  • KTP-OB (20,60 i 160);
  • KTPTO-80.

Jedan takav uređaj može zagrijati betonsku smjesu s volumenom od 20-30 kubičnih metara.

Savjet: žice moraju biti smještene u masi betona, inače ih mogu jednostavno izgorjeti.

Zahtjevi prije procesa zagrijavanja

Žica za zagrijavanje betonske mješavine stavlja se vlastitim rukama na okvir ojačanja, kao i između njih, odmah nakon što se položi u oplatu. Istodobno, nije preporučljivo širiti žice (saznajte ovdje kako se beton zagrijava zimi).

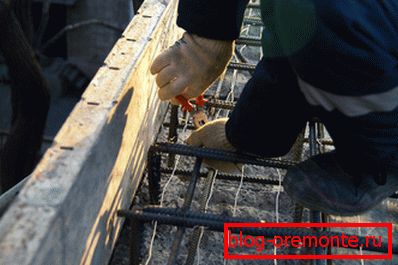

Spajanje žice za grijanje na okvir

Savjet: Uputa zahtijeva izbjegavanje kontakta s oplatom i prelazak granica mješavine.

Za žicu koja izlazi iz transformatora mora biti osigurana plastična izolacija. Istodobno, ova žica mora biti 2-3 puta deblja od one koja se koristi u betonskoj smjesi.

Zahtjevi tijekom procesa zagrijavanja

Sve radove s transformatorom moraju obavljati stručnjaci koji imaju potrebna iskustva. Tijekom rada stanice nije dopušteno pronaći nikoga, osim montera.

Prije početka rada svi zaposlenici koji će raditi u neposrednoj blizini transformatora moraju dobiti sigurnosne upute.

Pogledajmo tehničke značajke jednog od transformatora koji se koriste za grijanje betona - KTPTO-80-11-U1:

  1. KTPTO 80 posuda za grijanje betona koristi napon od 380 V, frekvencije 50 Hz i snage 80 kVA.
  2. Ovaj je uređaj posebno konstruiran za upotrebu tijekom izvođenja.
  3. Ima instaliranu funkciju koja omogućava podešavanje temperature u automatskom načinu rada.
  4. Osim toga, betonska stanica za grijanje može se koristiti kratko vrijeme, a ne za glavnu svrhu. Na primjer, idealno je za napajanje za privremeno osvjetljenje, a također se može koristiti kao trenutni izvor alata za izgradnju pogonjeni trofaznim izvorima s naponom od 42V.

Temelj ove stanice je transformator tipa napajanja - TMTO-80, koji je opremljen:

  • zaštitno kućište;
  • slajdova;
  • upravljački ormar.

U svoje izlaze potrebno je spojiti žice koje će se koristiti za zagrijavanje betonske mješavine. Nakon toga su postavljeni u cijelom volumenu.

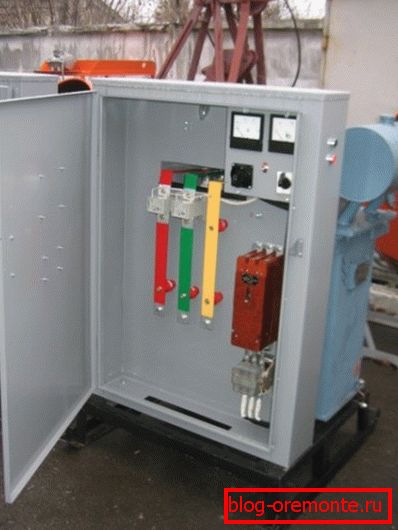

Podstanica za grijanje betona KTPTO 80 na radilištu

Nakon uključenja transformatora, žica je pod utjecajem napona, koji se koristi za grijanje. Zahvaljujući dobrom zagrijavanju, čak i pri niskim temperaturama okoline, beton će se stvrdnuti ravnomjerno, bez stvaranja kristala leda unutar svoje strukture.

Savjet: za izradu kanala u debljini betonskih konstrukcija pomoći će se za bušenje dijamantnih rupa u betonskim profesionalnim krunama.

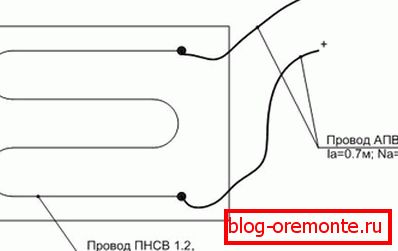

Jednostavna dijagram priključnog stanja

Tehničke značajke uređaja

Maksimalna snaga transformatora je 80kVA, a vrijednost napona na strani HV iznosi 380V.

U načinu mirovanja, naponi na CH strani su 55/65/75/85/95 V, a električni / strujni parametri na njima s:

  • vrijednost napona 55 / 65V je 520A;
  • s vrijednošću 75/85 / 95V - 471A.
  1. Nazivna vrijednost snage na niskom naponu namota je 2,5 kVA;
  2. Nazivni napon na strani niskog napona je 42V;
  3. Vrijednost nazivne snage neovisnog izvora napajanja - 25 kVA;
  4. Raspon temperature grijanja - 20-1000C;
  5. Vrijednosti duljine / širine / visine - 1,4 / 1,01 / 1,47 m;
  6. Ukupna težina je 500 kg.

zaključak

Использование специального оборудования для подогрева бетонной массы в зимний период позволяет добиться качественного ее застывания. Лучшим вариантом из многих считается сочетание нагревательных проводов с трансформаторной подстанцией. В данной статье был подробно рассмотрено оборудование – КТПТО-80 (см.также статью «Бетонные панели для забора – преимущества и установка»).

Videozapis u ovom članku pomoći će vam da pronađete dodatne informacije o ovoj temi.
