Odabir betonskih vibratora: pregled modela

Kada se stvrdnjava, svaka konkretna mješavina daje vlagu koja ostavlja iza pora, smanjuje gustoću materijala i kako bi se uklonili takvi prašci, koriste se različite metode (tamping, vacuuming), kao i vibrator za beton.

Veličina i snaga takvog alata ovise, prije svega, o količini rješenja koju treba postaviti, kao io osobnim preferencama. U nastavku ćemo provesti kratki pregled takvih alata i njihovih mogućnosti, kao i prikazati videozapis u ovom članku o toj temi.

Duboki betonski vibrator za beton

pregled

Napomena. Sve jedinice ovog tipa, bilo da se radi o domaćem, benzinskom ili električnom vibratoru za beton, namijenjene su za sabijanje otopine tijekom instalacije. Prilikom kretanja, čini se da se mješavina ukapljuje i različiti materijali (pijesak, šljunak, cement, armatura) najbliže konvergiraju, ostavljajući mjesta za trenje. Što su makropori manji između elemenata, to je veća gustoća materijala i njegove fizičke mase.

Neki modeli vibrirajućih uranjanja

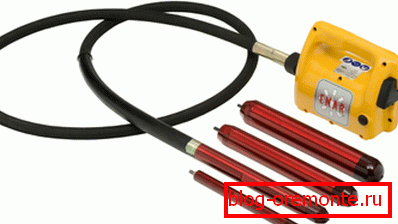

Model AUTO
  • AUTO - to je električni vibrator za beton s snagom motora od 2,3 kW, 1800 r / min i težinom od 4,5 kg, koji rade s mrežnog napajanja 220V, 50-60Hz. U kompletu se nalaze četiri glave vibratora AX s ugrađenim ekscentričnim i dvostrukim brtvom, a njihovi parametri (promjer / duljina u mm / težina u kg) su AX25 - 25x300x1; AX38 - 38x345x1.9; AX8 - 48x370x3.4; AX58 - 58x410x5,5. Prema tome, oni mogu obraditi određenu količinu betona - 10m3, 17m3, 28m3 i 5m3 za jedan sat rada.
  • Za prijenos okretnog momenta od motora do kluba, koristi se fleksibilno vratilo modela TAX i TAXE, gdje se nakon slova nalazi lik koji pokazuje njegovu duljinu, Stoga upute pružaju standardne mogućnosti za 1m (3kg), 1,5m (3,5kg), 2m (4kg), 3m (5kg), 4m (6kg), 5m (7kg) i 6m (8kg). Takva osovina ima upletenu metalnu pletenicu koja povećava čvrstoću, a na mjestima gdje se klub spaja s motorom, ojačava ga od gume.

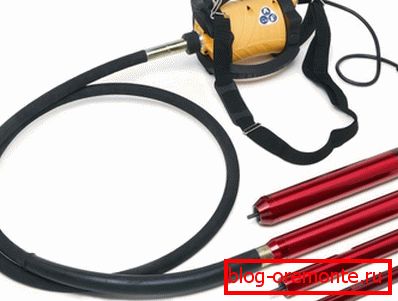

dingo model
  • dingo - to je električna mješalica betona s snagom motora od 2,3 kW, 1800 r / min, težine 4,5 kg, radi iz mrežnog napona 220V, 50-60Hz. U kompletu se nalaze četiri glave vibratora AX s ugrađenim ekscentričnim i dvostrukim brtvom, a njihovi parametri (promjer / duljina u mm / težina u kg) su AX25 - 25x300x1; AX38 - 38x345x1.9; AX8 - 48x370x3.4; AX58 - 58x410x5,5. Prema tome, oni mogu obraditi određenu količinu betona - 10m3, 17m3, 28m3 i 5m3 za jedan sat rada.
  • Kao što vidite, osnovni parametri ovdje identični su AUTO-u, ali to ne iznenađuje - obje su tvrtke smještene u Španjolskoj i prilagođavaju se lokalnoj potražnji, iako se to odnosi na većinu europskih zemalja, Usput, ovdje je i vibrator koji dolazi iz istog proizvođača - AX - stoga su njihovi parametri isto identični.

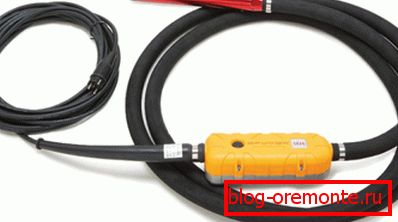

Model SPYDER
  • SPYDER - Ovo je visokofrekventni betonski vibrator s ugrađenim pretvornikom, koji olakšava i mobilniji od uređaja za priključivanje, iako se ovdje ne trpi kvaliteta sabijanja. Masa jedinice je znatno manja, jer su elektronički pretvornici mnogo lakši od mehaničkih pretvarača. Snaga SPYDER 1.2kW s masom od 2.95kg, s razinom zaštite 1P67, za napajanje dovoljna je obična utičnica za 220V, 50-60Hz.
  • Tri MB baterije isporučuju se sa sljedećim parametrima (težina (kg) / promjer (mm) / brzina rotacije (rpm) / snaga): MB32 - 9/36/12000 / 1.9; MB52 - 12/50/12000 / 1.9; MB62 - 14/58/12000 / 1.9, U isto vrijeme s takvim uređajima možete kondenzirati 20m u jednom satu3, 30m3 i 35m3 mješavine.

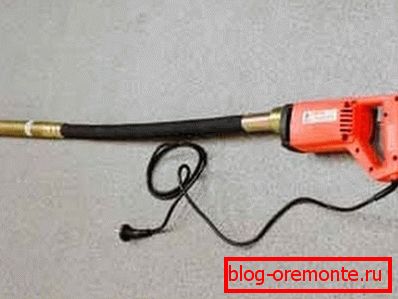

Model VEKTOR 35H
  • Visoki prijenosnik vibrira za beton također nema jedinstvene parametre za snagu i težinu, iako se koristi za slične svrhe, takvi su modeli prikladniji za kućnu upotrebu., Na primjer, snaga od 0,7 kW odgovara osovini na 2 m i klubu promjera 25 mm; 1,4 kW odgovara osovini na 2 m i klubu promjera 35 mm; 1,4 kW odgovara osovini na 2 m i klubu promjera 45 mm.
  • Da bi se uređaj uključio, potrebno je napajati 220V, 50-60 Hz za jednofazni asinkroni motor, koji je povezan s vibro-tipom s fleksibilnim vratilom. Наконечник этого механизма снабжён планетарным вибрационным механизмом или так называемой «планетаркой». Конечно, цена портативных агрегатов наиболее низкая среди подобных электроинструментов.
Tamo je ZDB35-CL
  • Tamo je ZDB35-CL - to je benzinski vibrator za beton u dizajnu naprtnjača, tj. tijekom rada stavlja se poput ruksak, koji omogućuje rad na udaljenim objektima gdje nema vodova. U tom je slučaju uključen rasplinjački motor HONDA GX35, koji je spojen na vrh 2 metra duge fleksibilne osovine.
Модель Tamo je ZDB-160
  • Tamo je ZDB-160 - je podni ugrađeni vibrator za beton koji se pokreće pomoću HONDA GX35 karburatornog motora, koji je spojen na vrh s fleksibilnim vratilom dugom 6 m. Ponovno, prednost jedinice je ta da se može koristiti na udaljenim objektima gdje nema vodova.

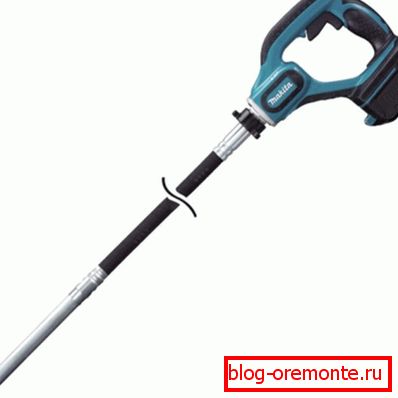

Model MAKITA BVR450RFE
  • MAKITA BVR450RFE - Ovo je podvodno akumulatorski vibrator za beton, koji se koristi za izgradnju monolitnih konstrukcija za kompaktno rješenje. Težina takvog alata je samo 3,7 kg, što nije jako puno za takav posao, tako da s njom možete raditi dulje vrijeme.
  • Duljina cijelog alata je 1483 mm, fleksibilna osovina je 1200 mm, a promjer šipke i klubova je 25 mm s frekvencijom od 13 000 oscilacija u minuti., U ovom modelu, baterija tipa Li-Lon koristi se na 18I, s kapacitetom od 3A / sat.

Napomena. Neki korisnici interneta traže zidni vibrator za beton na mreži, ali to može potrajati bilo koji od alata ako je motor na velikoj udaljenosti od mače. Najpovoljniji za tu svrhu su vanjske jedinice, gdje duljina fleksibilnog vratila doseže 6m.

Komprimirana smjesa

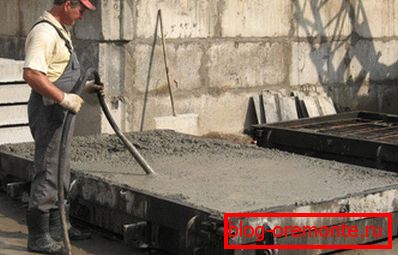

Koristite podnu jedinicu da biste smjesu mješavili u kalupu. foto

Kao što je gore spomenuto, beton se zbije na različite načine, s istim krajnjim ciljem - postizanje poboljšanja kvalitete najgusnijim pakiranjem komponenata i njihove pravilne raspodjele u obliku i oplatu.

Takva obrada izravno utječe na ukupnu masu otopine, pa ako kocka smjese prije zbijanja teži oko 2,2 t / m3, nakon prerade već od 2,4 t / m3 do 2,5 t / m3 (отсюда и название «тяжёлые бетоны»). Настоящий процесс не просто увеличивает массу, но также повышает количество циклов морозостойкости и делает монолит водонепроницаемым.

Na gradilištu trenutno ima tri tipa vibrirajućih uranjanja u frekvenciji: 1) niske frekvencije, 2) srednje frekvencije i 3) visoke frekvencije. Dakle, opcija broj 1 omogućava do 3500 oscilacija u minuti s amplitudom do 3 mm; opcija broj 2 - 3500-9000 oscilacija u minuti s amplitudom 1-1,5 mm; opcija broj 3 - 10 000-20 000 oscilacija u minuti s amplitudom od 0,1-1 mm.

Niskonfrekvencijske jedinice obično se koriste za mješavine s grubim agregatom - od 50 mm do 70 mm, prosječnu frekvenciju - za frakciju 10-50 mm, a visoki - od 10 mm ili manje (fino zrnati beton).

Naravno, takva se pravila trebaju poštivati ​​u industrijskoj i građanskoj gradnji, ali privatno obično koriste alat koji je dostupan. Odstupanje obično ne dovodi do smanjenja kvalitete proizvoda, već povećanja vremena proizvodnje.

zaključak

Neki pokušavaju sastaviti domaći vibrator za beton za gradnju na njihovom mjestu, ali ovaj dizajn vjerojatno neće opravdati. Za privremenu upotrebu uvijek možete unajmiti takav alat, pogotovo jer u tom slučaju možete ga jednostavno odabrati na željenu frekvenciju, ovisno o skupini betona.
