Oplate za beton: osnovne značajke, strukturne značajke i

Jeste li počeli graditi i planirate napraviti neke konkretne strukture vlastitim rukama? U tom slučaju ne možete napraviti bez pravilno izrađenih oplata. Mi ćemo reći o ovoj strukturi i kako to učiniti sami u ovom članku.

Betonska ispunjena oplata

Ključne značajke

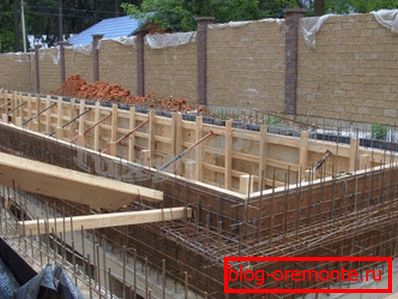

U foto pripremi za izgradnju bazena

Betonska oplata je montažna konstrukcija od specijalnih ili otpadnih materijala, namijenjena za punjenje otopine i stvaranje jednog ili drugog betonskog proizvoda. Temelj ove građevine su elementi za oblikovanje, koji se drže u odgovarajućem položaju pomoću posebnih nosača ili pričvrsnih elemenata.

Važno: Jeste li znali da početak korištenja oplate potječe iz doba drevnog Egipta? Postoji teorija da blokovi za izgradnju piramida nisu izrezani iz kamena, već su bili izbačeni iz različitih geopolimerskih betona u posebne sklopive oblike.

Tijekom dugogodišnjeg korištenja mortova koji sadrže cement, razvijen je veliki broj različitih oplata. No, unatoč raznolikosti modifikacija, sve te strukture više ili manje učinkovito obavljaju funkciju sklopivih oblika.

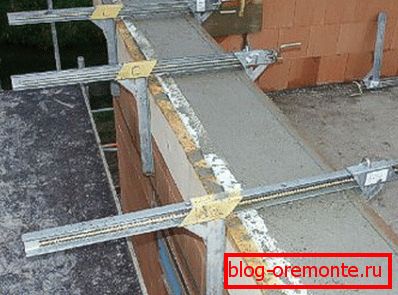

Na fotografiji se može skinuti (sklopivi) dizajn s rješenjem u fazi stvrdnjavanja

Sklop se provodi izravno na gradilištu. Na kraju betoniranja oblik je rastavljen.

Ako su tijekom montaže korištene posebne komponente, ostavljaju se za kasniju uporabu. Ako je obrazac prikupljen od improviziranih sredstava, čija cijena je niska, nakon demontaže komponenti mogu se ukloniti kao građevinski otpad.

U konstrukciji nekih predmeta koristi se fiksni oplate, koji se ne uklanjaju na kraju betoniranja, već se koriste zajedno s glavnim građevinskim elementom.

Zahtjevi za sklopive oplate sustava

Oblaganje pjenastih betona ili gušće i teže rješenje mora zadovoljiti niz zahtjeva koji reguliraju parametre čvrstoće, stabilnosti položaja u prostoru i točnosti geometrijskih standardnih veličina.

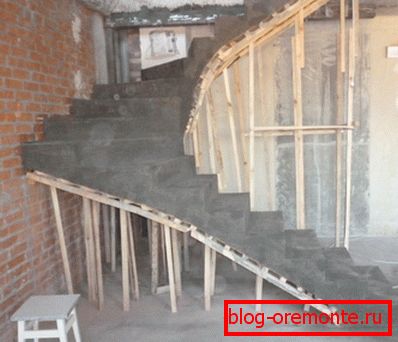

Završeni rezultat, nakon oplate za stepenice napravljene od betona uklonjene

Važno je shvatiti da kvaliteta montaže oblika neće ovisiti samo o tome kako će betonska struktura odgovarati parametrima dizajna, već i o tome što će površinska tekstura betonske robe biti. Stoga je važno profesionalno pristupiti pripremi materijala za ugradnju montažnih oblika.

Izrada oplate za betonske proizvode i monolitne betonske konstrukcije upravlja GOST 52085-2003.

Vrste oplatnih sustava i njihova klasifikacija

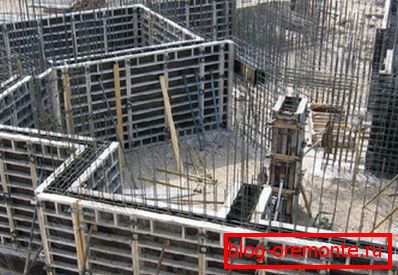

U foto pripremi za monolitno betoniranje zidova.

Oplate za ljestve od betona, kao i kalup za lijevanje ostalih konstrukcijskih elemenata razvrstavaju se prema različitim karakteristikama i parametrima:

  1. Izmjene koje se mogu ukloniti i koje se ne mogu ukloniti razlikuju se u skladu s parametrima presavijanja.

Modifikacije uklonjivog tipa postale su široko rasprostranjene, kako u građevinskoj industriji, tako iu izgradnji stambenih objekata niske razine. Modifikacije koje se ne mogu ukloniti obično se koriste u izgradnji velikih industrijskih postrojenja, gdje naknadno provode zaštitnu funkciju.

  1. U skladu s namjenom, oplate su podijeljene u oblike za lijevanja zidova, podova, stupova, lifta osovine, temelja i tako dalje.
  2. U skladu s korištenim materijalima, sustavi oplate mogu biti drvo, metal i polimer.
  • Najčešći u pojedinačnoj izvedbi dobili su drvene oplate.

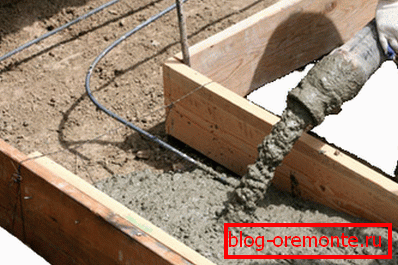

U foto - lijevanje betona u drvenu oplatu s ugrađenim armiranjem

Takve strukture mogu se podići i uz uporabu posebno nabavljenih za ovu laminiranu šperploču i od starih neželjenih ploča.

U pravilu, sve drvene konstrukcije su uklonjive, jer ako se drvo ostavi na već izrađenim konstrukcijskim elementima, rotor će početi s vremenom i drvo će se srušiti.

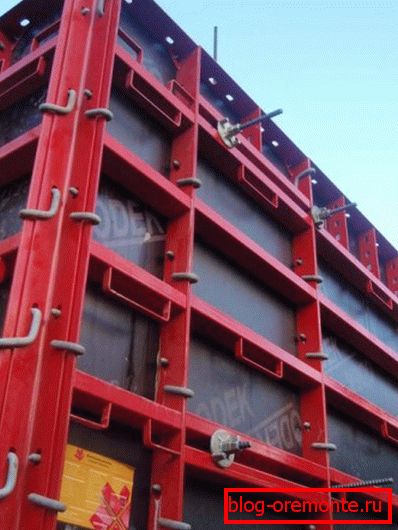

Metalni kalup za lijevanje tipičnih betonskih konstrukcija
  • Metalni oplate mogu biti uklonjivi i ne mogu se odvojiti, Takve se konstrukcije rabe pomoću metala otpornih na koroziju i njihovih legura.

Cijena ovih oblika mnogo je veća od troškova drvenih analoga, koji je, usput rečeno, opravdan zbog trajnosti i jednostavnosti njihova rada.

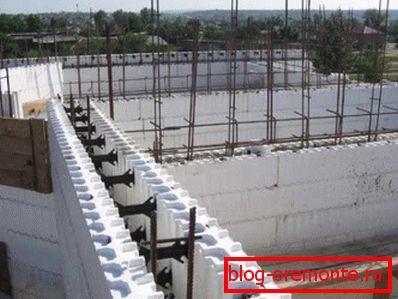

Polimerna konstrukcija za zidnu konstrukciju
  • Polimerna oplata - ovo je relativno nova tehnologija prema kojoj se proizvodi neizmjenjivi sustavi, namijenjeni za korištenje u izgradnji objekata u najnepovoljnijim klimatskim uvjetima.

Najčešće se za proizvodnju takvih oblika koristi polistiren, karakteriziran niskom težinom i otpornosti na višak vlage. Usput, toplinski izolirani oplate u zimskom betoniranju izrađuju se od polistirena.

Važno: Fiksiranje oplate za monolitni beton mora se obaviti profesionalno i iznimno pažljivo. Zbog netočnosti sklopa sustava mogu nastati praznine i nepravilnosti, što će negativno utjecati na kvalitetu gotovih konkretnih proizvoda, a zatim ćete morati rezati beton dijamantnim krugovima.

Mogućnosti građenja

Industrijski oplate sustava koji se koriste u gradnji zidova mogu biti tri vrste:

  • Modifikacija okvira sastoji se od štitnika okvira, pričvrsnih elemenata i pričvrsnih elemenata. U središtu štitnika okvira koristi se metalni okviri s armiranim rebrima.
Na oplatu fotookvira

Tanka ploča postavljena je izravno na nosivi okvir, koji oblikuje i drži mort.

Posebni okviri od šupljeg profila koriste se za sprječavanje deformacije krajeva pri rastavljanju forme. Korištenjem metalnih konstrukcijskih elemenata ne samo da povećava otpornost oplate na mehanička opterećenja već također smanjuje vrijeme potrebno za ugradnju.

  • Širina oplate je struktura koja se temelji na gredama, pločama, elementima za pričvršćivanje, potpornjima i vijcima. Dizajn se može izvesti pomoću drveta s plastičnim ili metalnim vrhovima i čvora.

Sustavi se proizvode na industrijskoj razini, pa se standardne veličine greda normaliziraju kako bi se osigurala zamjenjivost.

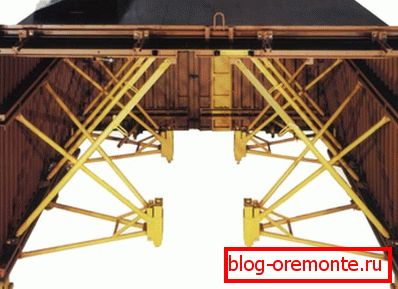

Tip čeličnog oplate tunela
  • Tunelski oplate izrađuju se pomoću polovica od horizontalnih i vertikalnih ploča. Ovaj dizajn služi za istodobno lijevanje zidova i stropova u tipičnim objektima. Ugradnja ovih konstrukcija obavlja se uz uporabu specijalne opreme za dizanje.

Tehnika konstrukcijskih tehnologija za lijevanje temeljnih traka

Sada kada imamo opću ideju o tome koji su oblici za lijevanje različitih objekata ili struktura, razmotrimo s konkretnim primjerom što je uputa za sastavljanje oplate za lijevanje temelja.

Izbor traka baze kao primjer nije slučajan, budući da je to vrsta temelja koja se univerzalno koristi kao jednostavno rješenje.

U početnoj fazi, morat ćete odabrati odgovarajući materijal, koji bi trebao biti trajno, jednostavan za obradu i relativno jeftin. Cijena materijala je važan čimbenik jer se ovisi o troškovima oplate po 1 m3 betona.

Najbolje rješenje sa svih gledišta bilo bi ploča s poprečnim presjekom od 100 x 25 mm Prednost od drva je sposobnost da se brzo sklapaju ploče. Naravno, postoje ploče šire, koje je puno lakše sastaviti u ploče, ali je cijena takvog drvenog materijala je više.

Uputstvo za montažu štitova nije ništa komplicirano. Određujemo visinu oplate, podijelimo ovu vrijednost širinom ploče i dobivamo broj potrebnih ploča. U pravilu, pri izradi oblika za betoniranje koriste se 5-6 ploča po našem izboru.

Ploče su postavljene na ravnu stranu zemlje jedna na drugu. Zatim izmjerite visinu štitnika i odrežite fragmente ploča za poprečnu montažu.

Ove se ploče postavljaju preko unaprijed postavljenih štitova. Preklopnice su montirane vijcima.

Važno: Nemojte koristiti nokte, kao što je slučaj kada ih izvadite, lakše izvadite nego pobijediti ploču.

Dimenzije štitova određene su na takav način da je visina 10-15 cm iznad gornje točke planiranog temelja.

Zatim smo štitove postavili na širinu iskopanog rova ​​u strogo okomitom položaju. Naravno, štitovi će pasti na stranu, i stoga u ovom slučaju ne mogu bez rekvizita.

Vanjske rekvizite izrađene su od ostataka ploča. Da biste to učinili, izmjerite dijagonalnu udaljenost od vrha štitnika do tla.

Na jednom kraju sigurnosne kopije napravljen je rez 45 stupnjeva. S tim ciljem naslonimo ploču na štit, a s druge strane stavljamo na zemlju. Zatim popravite sigurnosne vijke.

Na vrhu oplate postavite struts. Da bismo to učinili, rezali smo ploče po širini oblika, koja se, nakon pričvršćivanja u koracima od 60 cm, spriječi širenje štitova nakon što se beton ulije u oplatu između njih.

Važno: Čak iu fazi planiranja konstrukcije oplate, potrebno je osigurati mogućnost uređenja tehnoloških rupa za uređenje ventilacije, vodovoda itd. Ako se to ne učini pravodobno, nakon toga će biti potrebna dijamantna bušenja rupa u betonu.

zaključak

Sada znate što su opstojni oplate sustava različitih tipova. Osim toga, imate opću ideju o tome kako se te strukture mogu sastaviti vlastitim rukama (saznajte ovdje, kako i kako slikati beton).

Ako postoje pitanja koja trebaju pojašnjenje, pogledajte ovaj videozapis u ovom članku.
