Otpustanje betona prema državnim standardima

Kako se na crtežima izvodi ojačanje betonskog betona? Postoje li pravila koja utječu na način oblikovanja rezova i vrsta građevinskih konstrukcija? Moramo pronaći odgovore na ova i neka srodna pitanja.

Izgleda kao beton u rezu. A kako je to naznačeno u crtežima?

Izvori informacija

Oni će služiti za nas:

  • GOST 3455-59.
  • Zamijenio ga je GOST 2.306 - 68.

Objašnjenje: puštanje novog standarda koji regulira iste dijelove proizvodnje kao stari automatski poništava učinak starog dokumenta. U našem slučaju, prvi GOST se uklanja iz prašnjavog ormara kako bi razjasnio neku zbunjenost sa sustavom označavanja materijala.

  • GOST R 21.1207-97.

istraga

Как и читатель, автор статьи некогда был школьником и, среди  прочего, посещал уроки черчения. sjenčanje разрезов и тогда была в ходу; некоторые обозначения запомнились особенно хорошо. Среди них - способ обозначения бетона, требовавший некоторых навыков художника: его следовало изображать чем-то вроде пейзажа пескогравийного карьера, выполненного рукой Остапа Бендера (см.также статью «Температура замерзания бетона – важная информация для строителей»).

Nešto poput ovoga.

Kao što se ispostavilo mnogo kasnije, nastavnik izrade jednostavno nije znao o novom standardu koji je usvojen nakon što je stekao visoko obrazovanje i poučavao učenike kako je bio podučavan.

GOST 3455 - 59

Стандарт начал действовать 1 января 1959 года и был отменен ровно через 12 лет, 1 января 71-го. Его название - «Чертежи в машиностроении. Штриховки в разрезах и сечениях».

Mi smo, naravno, zainteresirani, prije svega, sustava označavanja materijala usvojenih u dokumentu.

materijal sjenčanje
metalni Krute linije u pravilnim razmacima
Nemetalni materijali (osim onih navedenih odvojeno) Preklapanje kosih linija s desnim i lijevim nagibom
Drvo preko zrna Slika kriške s radijalnim pukotinama i godišnjim prstenovima
Drvo duž vlakana Vrlo realistična slika teksture od ariša
Beton bez pojačanja Zloglasni pješčani krajolik
Armirano beton Pješčano šljunčano krajolik s nijansiranim sjenilom
Izgradnja cigle Linije slične metalu, ali rjeđe
Posebna cigla (kamilica, otporna na kiseline i tako dalje) Povremene krute i isprekidane kose
Staklo od pleksiglasa Grupe od tri poteza s vertikalnim i vodoravnim prazninama
tekućine Vodoravne linije s prazninama i smanjenjem odozdo prema gore
Bulk tlo Pejzaž pijeska, razrijeđen s rešetkama od tri linije vodoravno i okomito

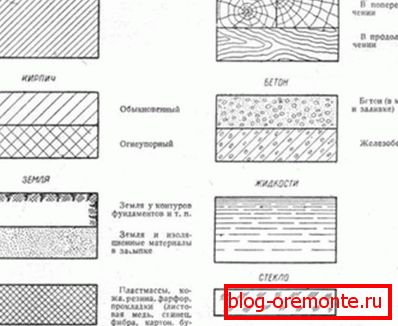

Oznake sa starog standarda.

GOST 2.306 - 68

Принятый в 71-м году документ переработал систему схематических изображений в сторону упрощения. «Художественному таланту не место на чертежной доске!» - сказали представители министерства и предоставили новый перечень штриховок. Чтобы не повторяться, перечислим лишь изменения.

materijal sjenčanje
drvo Slika se sastoji od lukova istog polumjera koji ga puni u konstantnom intervalu.
Prirodni kamen Oborne crtkane crte
Keramičke i silikatne opeke, blokovi i građevni kamen Skupine dviju nagnutih linija isprepletene širokim otvorima.
beton Oblačna linija crtica
tlo Na gornjem rubu relevantnog dijela crteža - skupina od tri kratka poteza, isprepletena s prazninama
Tako je počelo označavati beton nakon usvajanja novog standarda.

Prilikom izrade crteža vlastitim rukama prema GOST-u, morate slijediti nekoliko pravila:

  • Nagnute crte izvlače se pod kutom od 45 stupnjeva.

Međutim: taj se kut može održavati ne samo u odnosu na okvir crteža, nego i u odnosu na os ili konturu slike.

  • sjenčanje может быть левой или правой; наклон должен выдерживаться одинаковым на всех сечениях одной детали (даже если соответствующие изображения разнесены по нескольким листам).
  • Razmak između linija na svim dijelovima jednog dijela odabran je isti. Korak je odabran ovisno o veličini slike u rasponu od 1 do 10 milimetara.
Na svim dijelovima pojedinog detalja, korak izlijeganja je isti.
  • Uske i dugačke rezove ne mogu se potpuno otvoriti, već samo na rubovima i na nekoliko proizvoljnih mjesta. Posebno uske rezove (s debljinom manjom od 2 mm na crtežu) mogu se pokazati potpuno zamračenom.
  • Za susjedne odjeljke dvaju dijelova izabran je višesmjerno valenje (lijevo i desno).

Dakle, prema sadašnjim regulatornim dokumentima, uputa o betoniranju na crtežu je sasvim razumljiva: označena je crtkanim crtama. Što se događa ako koristite zastarjele oznake?

Srećom, trošak pogreške nije previsok: prema dokumentu koji smo upravo proučavali, dopušteno je korištenje nepredviđenih zapisa pri izradi crteža. Potrebno ih je samo objasniti na crtežu.

GOST R 21.1207-97

Kao što je lako primijetiti, nismo pronašli trenutni GOST za armiranje betonskog valjenja. Oznaka je bila prisutna u starom dokumentu, nestala je u novom.

Pa što da radim pri izradi crteža? Upotrijebite prazninu s proizvoljnom oznakom materijala i bilješkom ispod? Ili postoje li još pravila?

Odgovor će se naći na prilično neočekivanom mjestu - standardu kojim upravljaju simboli u izgradnji cesta, pri izradi cestovnih crteža.

Armirano beton активно применяется в дорожном строительстве. На фото - автомобильный Браницкий мост в Праге.

Uz asfalt se pojavljuju vodootporni materijali i rasutom tlu u dokumentu:

  • Pravilan beton, Njegova oznaka već nam je poznata - crtkana crtica.
  • beton с армированием, Ojačani beton je označen isprekidanim kontinuiranim i crtkanim crtkanim linijama.
  • Armirano beton с предварительно напряженной арматурой, Grijanje ili mehaničko rastezanje armature prije izlijevanja monolita, nakon hlađenja ili uklanjanja vlačne sile, možete dobiti materijal visoke čvrstoće savijanja. Njezin dio prikazan je izmjenom dviju krutih i jednim crtkanim crtama.

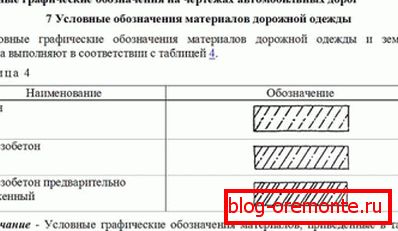

Обозначения согласно GOST R 21.1207-97.

zaključak

Nadamo se da je naš materijal odgovorio na sva pitanja čitatelja koja se odnose na označavanje betona na crtežima. Kao i uvijek, dodatne tematske informacije možete pronaći pregledavanjem videozapisa u ovom članku. Sretno!
