Ploče od armiranog betona za zidove - cjelovit pregled vrsta

Zidni betonski i armiranobetonski paneli naširoko se koriste u izgradnji kuća, kao i industrijskih i javnih objekata. Njihov je izgled prije više od 50 godina bio pravi proboj u građevinarstvu i omogućio nekoliko puta skratiti izgradnju zgrada.

Ploče od armiranog betona znatno ubrzavaju tempo gradnje.

Vrste armiranobetonskih ploča

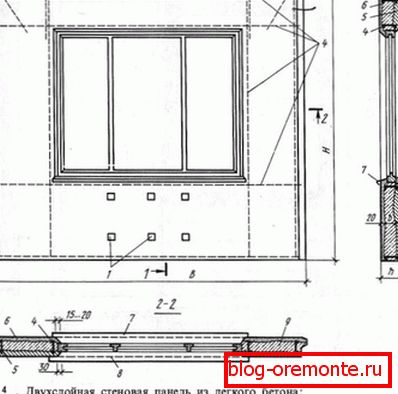

Struktura dvoslojne ploče.

Ojačani beton je monolit čelika ojačanja i betona. Interakcija tih materijala je vrlo učinkovita. Betonski kamen pouzdano se zahvaća metalom, dobro ga štiti od hrđe. Ove se komponente međusobno nadopunjuju u otpornosti na različite opterećenja.

Dobivene strukture imaju značajnu snagu, a samo visoko tehnološki alat može pomoći u njihovoj obradi. Nedavno je dijamantno bušenje rupe u betonu postalo popularno.

Obratite pažnju! Volumen proizvoda od betona, uglavnom, zauzima jeftine sirovine - šljunak, kamen, pijesak. Stoga je njihova cijena relativno mala.

Koje vrste postoje

Vrlo teška ploča.

Proizvodi od armiranobetonskih proizvoda podijeljeni su na:

  • napete pre-robe;
  • analoge pojačane uobičajenom metodom.

Gustoćom (specifična težina) i betonskim stupnjem:

  • super teški betonski paneli, njihova gustoća iznosi od 2,5 t / m2;
  • teški analozi, s gustoćom od 1,8 / 2,5 t / m2;
  • pluća, njihova specifična težina je do 1,8 t / m2;
  • ultralight proizvodi, njihova gustoća je 0,7 t / m2.

Po svojoj strukturi, armirano betonske zidne ploče su podijeljene na:

  • monolitni;
  • šuplji;
  • proizvedene iz jedne vrste otopine;
  • izrađene od različitih vrsta mješavine.

ZHBI može ciljati:

  • za stambene i javne zgrade;
  • za proizvodne pogone;
  • za inženjerske strukture.

Načini proizvodnje

Metoda proizvodnje postera.

Proizvodnja ploča izvodi se u tvornicama betonskih proizvoda različitim metodama.

  1. Tehnika stalka osmišljena je za proizvodnju velikih proizvoda., Otopina se izlije u fiksne oblike. Posebne jedinice: betonski rukohvati i vibratori, zauzvrat se približavaju štandovima i proizvode tehnološke korake.
  2. Metoda kasete je modifikacija prethodne metode., Ploče su izrađene u fiksnim kasetama, koje se sastoje od nekoliko čeličnih pretinaca. Okvir je izrađen od armature, a zatim se puni betonom. Toplinska obrada je uspostavljena putem zidova kaseta.

Nakon zagrijavanja, zidovi oblika se uklanjaju, a ploče uklanjaju dizalicom za mosta. Ova metoda proizvodi ravne proizvode: zidne konstrukcije i analoge za podove.

Metoda protoka agregata.
  1. Kada se tehnologija oblika agregata protoka pokreće duž lanca od jednog mehanizma do drugog, Vlažna i toplinska obrada se provode kontinuirano.
  2. U slučaju postupka vibro valjanja, cijeli proizvodni ciklus odvija se na jednoj instalaciji načela tijeka rada. (vibracijska valjaonica). To je transporter koji se sastoji od čelika zaštićenog od gume.

Njegova traka kreće se na tehnološkim postovima. Na njima se javlja: ugradnja okvira ojačanja, izlijevanja betona, njegovo zbijanje vibracijama i toplinskom obradom. Uputa preporučuje na taj način proizvoditi ploče od pregrada i stropova, kao i vanjske zidne ploče laganog betona.

Tehnički zahtjevi

Državni standardi postavljaju najstrože zahtjeve na zidne pločice.

  1. Točnost standardnih veličina, kao i geometrijski oblik.
  2. Optimalan dizajn spojeva i čvorova.
  3. Točno mjesto hipoteke.
  4. Usklađenost standardne veličine i težine betonskih proizvoda s mogućnostima prijevoza i tereta za dizanje tereta.

Obratite pažnju! Kuća armiranobetonskih ploča treba biti konstruirana od proizvoda čija dimenzija leže unutar granica odstupanja i tolerancija. Određuje ih GOST br. 130 / 15.4 / 84.

  1. Veličina hipoteka u njima mora biti u skladu s standardnim vrijednostima, pogreška ne smije biti veća od 0,5 cm.
  2. Dopušteno aksijalno pomicanje hipoteka nije više od 1 cm.
  3. Ovi elementi bi trebali biti u ravnini s ravninom ploča ili iznad njega - ne više od 0,3 cm.

Više o zidnim pločama

Velike zidne ploče osmišljene su kako bi ubrzale tempo gradnje. Na primjer, kućica od armiranobetonskih ploča može se graditi za samo dva tjedna.

Dostoinstva ŽBI

Popularnost armiranobetonskih ploča u masovnoj konstrukciji, osim visokih stopa rada, može se objasniti i drugim prednostima:

  • visoka čvrstoća;
  • dobar nosivost;
  • prihvatljiva razina toplinske izolacije;
  • 100% otporno na vatru;
  • otpornost na ekstremne temperature;
  • trajnost rada.

Vrste konstrukcije panela

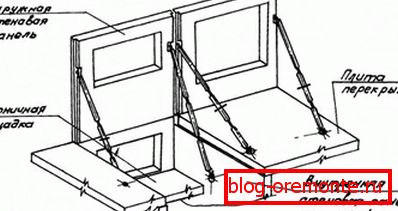

Okvirni tip ploče konstrukcije.

Konstrukcija ploče može biti okvir i bez okvira.

Ovisi o tome koje se zidne ploče koriste: zatvaranje i nošenje, ili samo zatvaranje.

  1. U zgradama s tipovima bez okvira, opterećenje podova nosi sam zidne ploče.
  2. U analognim okvirima, funkcije nosača se izvode pomoću okvira. Zidne ploče koriste se za zoniranje, ogradu, zvuk i toplinu.

Biljke proizvode ploče za vanjske i unutarnje zidove.

  1. Vanjske ploče strukturirane su u tri kategorije: jednoslojni, izrađene od staničnog ili laganog betona i sastoje se od dva, tri sloja. Potonji su izrađeni od teških tipova betona i izolata topline.
  2. Izvan strukture pokriveni su fasadnim keramičkim pločicama, dekorativnim mortom, bojama otporne na vremenske uvjete, itd. Unutarnja strana ploča je ukrašena i pripremljena za doradu.
  3. Visina zidnih armiranobetonskih ploča jednaka je visini jednoga poda. Njihova se širina prostire na 1/2 sobu (300/720 cm), debljina može biti 20/50 cm. Dimenzije armiranobetonskih zidnih ploča za pregradu odgovaraju dimenzijama soba. Njihova debljina je 3/16 cm.

Klasifikacija zidnih ploča

Postoje različiti odjeljci ploča u kategorije, zasnovani na načelu na kojemu se nalaze: tipične značajke, svrha, struktura, sastav materijala.

Građevinska ploča

Proizvedene ploče su podijeljene na monolitne i kompozitne analoge.

S druge strane, slojeviti proizvodi mogu biti čvrsti ili imaju sloj zraka.

  1. Jednoslojni kolutovi izrađeni su od homogenog betona s niskom toplinskom vodljivosti. Debljina vanjskog dijela iznosi 2/4 cm, a ploča je ukrašena furnirom.
  2. Dvoslojne ploče imaju čvrstu strukturu. Njihov nosivi sloj izrađen je od armiranog betonskog mortova. Ovo je unutrašnjost ploče, koja dodatno igra ulogu barijere pare. Vanjski sloj toplinske zaštite prekriven je cementom i pijesnim mortama.
  3. Ploče od armiranobetonskih sendviča izrađene su od dvije ploče, međusobno povezane zavarenim okvirom od ojačanja. Između njih položi izolaciju.

Nosivost zidnih ploča podijeljena je na:

  • samonosivi proizvodi;
  • s analognim sredstvima.
  • zglobne ploče.

Zidne ploče

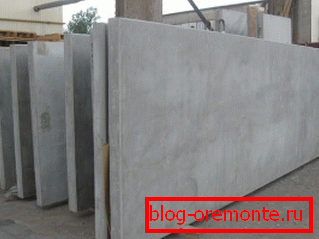

Podijeljne ploče.
  1. Ove velike ploče imaju podnu visinu i dužinu do 600 cm, namijenjene su za izgradnju montažnih zgrada.

Obratite pažnju! Za proizvodnju pregradnih ploča treba koristiti s visokom čvrstoćom običnog ili gipskoga betona. Materijal mora imati dobru otpornost na vodu i otpornost na smrzavanje.

  1. Takve ploče ojačane su željeznom žičanom mrežom ili šipkama termički i mehanički otpornih čelika, klase A / III, AT / IIIC. Svi čelični dijelovi proizvoda moraju biti pokriveni antikorozivnim temeljnim premazom.

Jednoslojne ploče

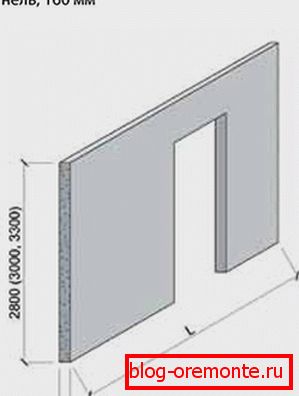

Jednostruka ploča.
  1. Za proizvodnju jednoslojnih zidnih panela koristi se beton koji ima homogenu strukturu i visoku razinu izolacije. Najčešće je svjetlo (stanični) materijal.
  2. Vanjska strana ploča prekrivena je slojem od 2/4 cm, koji ih štiti od vremenskih utjecaja.
  3. Kao interijer, koriste se različite žbuke, pločice itd.

Dvoslojne ploče

  1. Dvoslojna vrsta ploča, u pravilu, ima čvrstu strukturu. Prvi ležajni sloj izrađen je od gustog armiranog betona. Drugi sloj je toplinski izolator.
  2. Nalazi se izvana i pokriva cementom od pijeska.
  3. Nosivi sloj se nalazi unutar prostora i istodobno služi kao barijera za paru.

Troslojni tip proizvoda

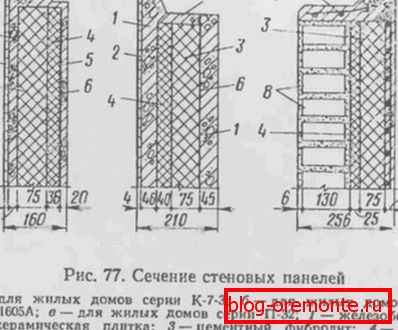

Na slici je struktura nekih marki sendvič panela.

Prije svega, zahtijevaju se armiranobetonski paneli na zidovima.

  1. Temelj troslojne ploče je vanjska strana ležaja, unutarnja ploča je pričvršćena na armiranje. Zbog jaza između njih, gubitak topline u strukturi je smanjen.
  2. Mineralna vuna, fibrolit od cementa, pjenasti silikat, poliuretan može poslužiti kao izolator topline u takvim proizvodima.
  3. Troslojne ploče imaju tipične veličine i variraju u njihovoj debljini. Izaberi ga su dizajneri, temeljeni na klimatskim uvjetima područja i toplinskim parametrima zgrade.
  4. Ova vrsta ploča izrađena je od lagane, ali trajne betonske mješavine ili teških tipova betona koji imaju klasu koja nije niža od B-12.5.
  5. Pojačani proizvodi sa zavarenim mrežama ili okvirima od čelika. Svi metalni dijelovi ploča su zaštićeni antikorozivnim primerima.
  6. Karakteristike troslojnih zidnih ploča određene su normama GOST br. 3110/2005 i GOST br. 13015/2003.
  7. Ako je potrebno obraditi ploče tijekom njihove montaže, ojačani beton se rezati dijamantnim krugovima.

Veličine proizvoda

Dio građevinskog projekta koji opisuje svojstva potrebnih ploča.
  1. Glavni kriterij za izbor zidnih ploča s vlastitim rukama je njihova veličina. Oni bi trebali biti navedeni u projektu gradnje, uzimajući u obzir njegove sheme dizajna i tlocrte.
  2. Dimenzije i debljina, veličina i broj otvora, tehničke karakteristike ploča određuju se na temelju projekta.
  3. Tipične veličine ploča za stambene zgrade: visina je jednaka jednom katu, širina je jednaka jednoj ili dvije prostorije. Vanjske ploče imaju otvore vrata i prozora. Ploče za pregrade su čvrste ili imaju vrata.
  4. Ploče za industrijske objekte imaju duljinu od 6 metara, 9 i 12.

Obratite pažnju! Debljina pločica treba biti odabrana na temelju klimatskih uvjeta u vašem području. Od velike važnosti su i toplinska kvaliteta korištenih građevinskih materijala. Proizvođači proizvode proizvode debljine 20/50 centimetara

Označavanje proizvoda

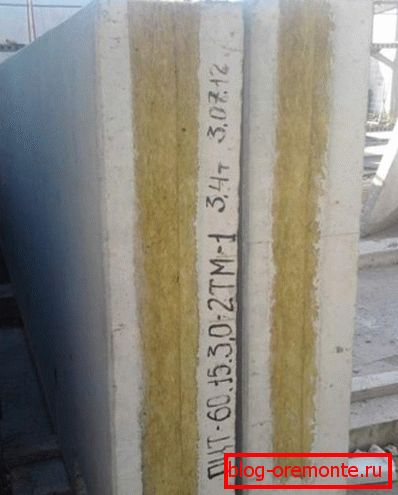

Tako su proizvodi označeni.

Ploče su označene slovima i brojevima kroz crticu.

  1. Prva grupa označava vrstu ploče i njegove dimenzije: dužina, visina (u decimetrima), debljina (u centimetrima).
  2. Sljedeći fragment određuje vrstu i vrstu betona: L - svjetlo, T - teški, I - stanični.
  3. Treći dio izvještava o dodatnoj kvaliteti proizvoda.

Na primjer:

  • seizmička otpornost je više od 7 bodova - C;
  • otpornost na mraz ispod -40 stupnjeva - M;
  • propusnost: osobito niska - Oh, niska - P, normalna - N.
Značajke nekih vrsta zidnih ploča.

Ova grupa robne marke sadrži naznake dizajnerskih svojstava proizvoda:

  • njihov oblik;
  • kraj konfiguracije;
  • vrstu i mjesto otvora, ako ih ima;
  • oblik strobe (ako je prisutan) u susjednim područjima susjednih elemenata;
  • vrsta i položaj rebar i hipoteka mjesta;
  • prisutnost armaturnih konstrukcija za smanjenje opterećenja, zbog nejednake deformacije temelja.

Dajte nam primjer obilježavanja: ПСТ 598-300-20.

  • PST - troslojna zidna ploča;

598 cm - dužina;

300 cm - njegova visina;

20 cm - njegova širina.

zaključak

Granični betonski paneli ograda, zidova i stropova sastavni su dio modernog masovnog graditeljstva. Korištenje novih tehnologija, materijala i dizajnerskih rješenja u njihovoj proizvodnji omogućava optimizaciju izgradnje zgrada.

Ako se upoznate s videozapisom u ovom članku, dobit ćete mnogo korisnih informacija.
