Pojačane kabelske posude: koristiti za polaganje

Pojačana kabelska ladica je dizajn koji se koristi prilično široko. Obično se takvi proizvodi koriste za namjeravanu namjenu - za polaganje električnih kabela i komunikacijskih kabela, ali u nekim slučajevima također postavljaju cijevi male promjera.

U članku ćemo govoriti o glavnim vrstama armiranobetonskih ladica, a posebno se usredotočiti na one koji su najprikladniji za rješavanje našeg problema.

Za zaštitu vodiča koristite konstrukcije od trajnog betona

Glavne vrste proizvoda od ladica

Prilikom izvođenja građevinskih radova, kao i prilikom polaganja cesta, često je potrebno dodijeliti područja na kojima će komunikacija prolaziti - žice, cijevi itd. Istodobno je važan zadatak očuvati cjelovitost postavljenih objekata, pa se stoga za njihovu zaštitu koriste različite strukture (ovdje saznajte kako konkretno u hladnoći).

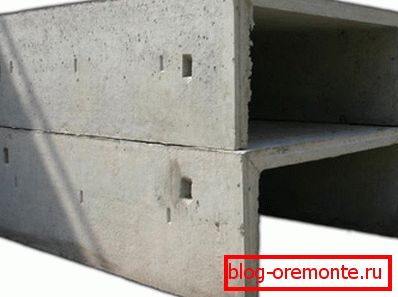

Elementi zbirnog kanala

Najčešći proizvod u ovom slučaju je ojačana betonska ladica.

Danas se u industriji i gradnji koriste takve vrste:

  • Proizvodi za montažne kanale, Oni se razlikuju po najvećim dimenzijama, oni se koriste za izgradnju odvodnih sustava i olujnih kanalizacijskih sustava. Ove strukture karakterizira visoka čvrstoća i otpornost na koroziju.

Obratite pažnju! Kada kupujete takve proizvode, važno je obratiti pažnju na takav parametar kao i cijenu. Ladice proizvedene u tvorničkim uvjetima su skuplje, ali za njihovu proizvodnju koriste se kvalitetnija betonska betona, osim toga, mnogo su bolje međusobno povezani zbog točnih dimenzija.

  • Teleskopske strukture, Oni su trapezoidni proizvodi, koji su ugrađeni u serijama nekoliko komada na strani ceste kako bi se osigurala najučinkovitija drenaža. Materijal je karakteriziran niskom apsorpcijom vode, što znatno povećava vijek trajanja trava ove vrste.

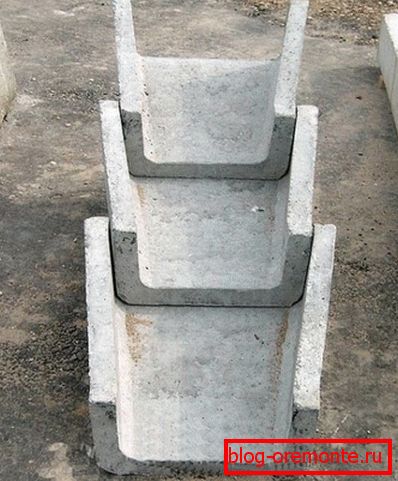

Foto teleskopski dizajn
  • zaporni žlijeb, Ugrađena za učinkovitu odvodnju duž ruba asfaltnog kolnika. Obično se instaliraju s nagibom, tako da ne ometaju kretanje protoka. Za proizvodnju se primjenjuje tehnika prednaprezanja i sušenje na visokoj temperaturi, što značajno poboljšava mehaničke parametre.

Većina gore navedenih sorti koriste isključivo profesionalni graditelji. Ali tlo i podzemne kutije za kabelske proizvode mogu se instalirati vlastitim rukama. Razlikuju se u manjim dimenzijama u usporedbi s pladanjima za prosijavanje vode, ali istodobno ne dopuštaju njihovu trajnost.

U sljedećem poglavlju detaljno ćemo pogledati ovu vrstu proizvoda od betona.

Kabelske kanale

Dizajn i veličine

Kanali za ožičenje izrađeni su u obliku otvorenih spremnika u obliku slova U.

Za njihovu proizvodnju se koristi:

  • Betonski stupnjevi B15, B20 ili B25.
  • Čelična užad razreda A1 ili A2.

Ovi proizvodi su u stanju izdržati značajne promjene temperature zbog činjenice da se u njihovoj proizvodnji komponente koje sprječavaju pucanje dodaju pripravku otopine.

Ladica i poklopac

U pravilu, prilikom instaliranja komunikacijskih kanala koriste se cjeloviti proizvodi, a koristi u asortimanu većine proizvođača predstavlja značajan broj dodatnih elemenata.

Najčešće korištene veličine kabelske posude prikazane su u donjoj tablici:

ime Težina, kg Dužina mm Širina, mm Visina mm
LK3 270 1990 1100 150
LK4 220 1990 850 150
LK5 170 1990 600 150
UBK1A 275 1990 1000 160
UBK2A 175 1990 500 160
L 20-5 125 1990 500 160
L 20-10 275 1990 1000 160

Međutim, u nekim je situacijama potrebno prilagoditi proizvod određenoj veličini. Istodobno se upotrebljava rezanje armiranog betona s dijamantnim krugovima, jer je materijal žljebova vrlo izdržljiv i pokušava ga obraditi drugim alatom što dovodi do brzog trošenja.

Značajke korištenja

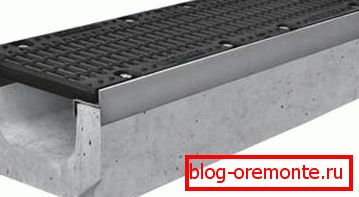

Model s polimernim poklopcem

Kao što naziv implicira, instrukcija preporučuje uporabu takvih proizvoda za polaganje telekomunikacijskih žica.

On pruža sljedeće prednosti:

  • Kabeli su u kućištu koji ih pouzdano štiti od oštećenja, i zbog mehaničkih učinaka i zbog utjecaja vremenskih čimbenika.

Obratite pažnju! Dizajn slučaja ne osigurava prisutnost elemenata za zaključavanje, jer postoji rizik od krađe. Iz tog razloga, vanjska instalacija gutljača opravdana je samo unutar zaštićenih područja.

  • Ako trebate pristup vodičima jednostavno otvorite klizanje. Naravno, same ploče su vrlo teške, ali i dalje će biti puno skuplje nego u slučaju postavljanja žica u jarak prekriven zemljom.
  • Konačno, u područjima s teškim tlima (permafrost, pijesak, kameni monolit) ovo je jedini način stavljanja kabela.

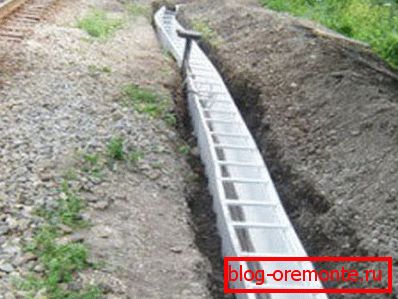

Pokopaj u zemlji

Međutim, u nekim su slučajevima takve strukture ukopane u zemlju.

Istovremeno dobivamo sljedeće prednosti:

  • Prvo, sve komunikacije su u relativno suhom prostoru bez dodirivanja vlage tla. To štedi novac korištenjem kabela s nižom razinom zaštite vlage.
  • Drugo, olakšava se povezivanje nekoliko kabelske linije. Za postavljanje dodatne žice u ladicu koristi se dijamantno bušenje rupe u betonu.

Obratite pažnju! Probušene rupe kroz koje se žica moraju proći moraju biti pažljivo zapečaćene.

  • Konačno, pravilnom organizacijom unutarnjeg prostora (odvajanje žica naponom i namjenom uporabom pregradnih i zidnih montažnih sustava), sortiranje je pojednostavljeno. Slažem se, lakše je ukloniti poklopac iz betonske ladice i potražiti potrebni kabel nego kopati rupu, riskirući da se vodič rezati kopčom ili bagerom za bagere.

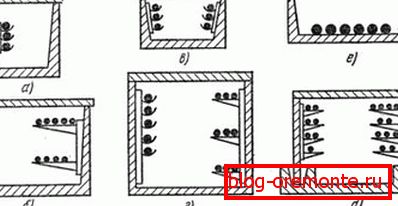

Izgled vodiča u šupljini žlijeba

U načelu, obje mogućnosti instalacije dopuštene su i aktivno se koriste u suvremenoj konstrukciji.

zaključak

Железобетонные лотки для кабелей, несмотря на всю свою громоздкость, весьма полезны. Их использование дает возможность сохранить провода в целости, а также облегчает проведение манипуляций после укладки (см.также статью «Пластификаторы для бетона и другие модифицирующие добавки»).

Videozapis u ovom članku sadrži dodatne informacije o tim proizvodima.
