Pojačanje armiranobetonskih konstrukcija: minimalni i

Nezavisna gradnja dugo je prestala biti neuobičajeno: ako imate potrebna znanja, vještine i pomagače, to je sasvim izvedivo. Građevinski radovi rijetko rade bez izlijevanja betona, koji u najvećem dijelu mora sadržavati određeni broj elemenata za ojačanje. Pouzdanost i trajnost betonskih predmeta može se zajamčiti samo ojačanjem armiranobetonskih konstrukcija prema GOST-u.

Naravno, samo-lijevani armiranobetonski predmeti za izgradnju višekatnice ili slične strukture nisu mogući, budući da takve vage zahtijevaju industrijski pristup. U ovom slučaju, smatramo samo slučajeve koji se mogu pojaviti u privatnoj praksi, gdje možete jednostavno raditi sami.

Ojačajte temelj pod snagom da to učinite sami

U ovom se članku daju pravila ojačanja armiranobetonskih konstrukcija, koje se koriste u privatnoj gradnji.

Betonsko pojačanje

Punjenje monolitne ploče s kavezom za ojačanje: fotografija

Potrebna je pojačanja za povećanje potencijala čvrstoće betona ojačane betonskim uljem, mnogo puta veća od obične ekvivalentne snage loma. Povećana pouzdanost osigurava metalni okvir, zavaren od armature, koji se nalazi u debljini betona. Ona igra ulogu kostura, koja u više navrata povećava izdržljivost objekta (saznajte ovdje kako dolazi do pojačanja gaziranog betona).

U suvremenoj konstrukciji, upotreba armiranog betona de facto je standard, unatoč činjenici da je cijena reda veličine veća od uobičajenog kolege. Međutim, prisutnost armature ne pretvara beton u armiranobeton. Ponekad se slučajnim zavarenim okvirom jednostavno uranja u oplatu, a zatim se izlijeva žbukom - neki ga graditelji pogrešno nazivaju armiranim betonom, ali ta je izjava pogrešna.

Minimalni postotak dobitka

Da bi obični beton pretvorio u armiranobeton, nije dovoljno samo postaviti metalni okvir u njemu. Postoji takav koncept kao i minimalni postotak pojačanja armiranobetonskih struktura, kroz koje se određuje stupanj prijelaza jedne države u drugu. Ako je postotak pojave metalnih elemenata manji od potrebnog, tada se ovaj proizvod odnosi na imena betona.

Obratite pažnju! Ovaj odjeljak temelji se na odredbi 5.16 SNiP 2.03.01-84 "Konstrukcije betona i armiranobetonskih konstrukcija"

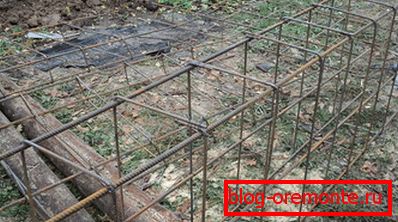

Završeni okvir i metalna šipka

Ako je broj metalnih komponenti manji od potrebnog, onda se ovakva vrsta armature smatra strukturalnim pojačalom - a proizvod ne postaje armiranobeton.

Minimalni postotak ojačanja predmeta uzdužnom ojačanju izračunava se na temelju područja poprečnog presjeka betonskog elementa.

  • Kod ekscentrično rastegnutih i savitljivih predmeta, u slučaju da se uzdužna sila nalazi izvan radne visine sekcije, armatura mora biti najmanje 0,05% (armatura S) sekcijskog područja betonskog elementa;
  • Kod ekscentrično rastegnutih predmeta, gdje je uzdužna sila smještena između armature S i S ", armatura mora biti najmanje 0,06% (pojačanja S i S") poprečnog presjeka betonskog elementa;
  • U ekscentrično komprimiranim objektima minimalni postotak pojave metalnih elemenata iznosi od 0,1 do 0,25% (spoj S i S ").

Obratite pažnju! Ako je uzdužna armatura smještena duž konture odsječka (jednoliko), područje presjeka pojačanja treba biti dvostruko veće od navedenih vrijednosti. To se također odnosi na središnje ispružene objekte.

Maksimalni postotak dobitka

Montaža okvira prije zalivanja

U konkretnim radovima instrukcija - "više, bolje" - neprimjerena je.

Prevelika količina metalnih komponenti značajno će umanjiti tehničke karakteristike proizvoda.

Kao iu prethodnom slučaju, postoje i standardi.

  • Bez obzira na razred betona i armaturnih elemenata, najveći postotak ojačanja u poprečnom dijelu proizvoda ne smije prelaziti 5% u slučaju stupova i 4% u svim ostalim slučajevima. Istodobno, betonski mort mora učinkovito prodrijeti između dijelova kaveza za ojačanje;

Obratite pažnju! U oba slučaja, toplinski valjani čelik označava element za pojačanje armature armiranobetonskih konstrukcija.

Betonski pokrov

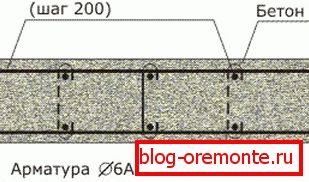

Pojačana shema ojačanja

Усилительный каркас должен покрываться защитным слоем бетона, который обеспечивает совместную работу бетона и металлического скелета. Также он защищает металл от коррозии и воздействия окружающей среды (см.также статью «Защита бетона от влаги: способы и применяемые материалы»).

Debljina sloja iznad komponenata metalnog okvira treba biti.

U zidovima i pločama (debljina mm) ne manje:

  • Više od 100 mm do 15 mm;
  • Do 100 mm i uključivo - 10 mm;

U rebra i grede:

  • Više od 250 mm do 20 mm;
  • Do 250 i uključivo - 15 mm;

U temeljnim gredama:

  • Ne manje od 30 mm;

U stupcima:

  • Ne manje od 20 mm;

Obratite pažnju! Ako je zaštitni sloj važniji, tada za dodatno pojačanje, žica se koristi za armiranje armiranobetonskih konstrukcija, što će blokirati višak.

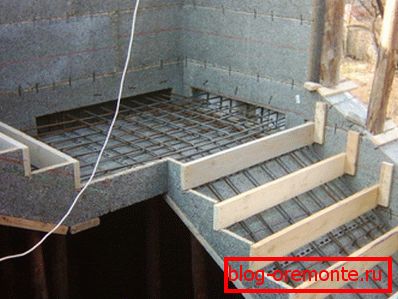

Jačanje stubišta

U temeljima:

  • Monolitno s cementnim jastučićem - 35 mm;
  • montažni - 30 mm
  • Monolitno bez cementa - 70 mm;

Obratite pažnju! Ovaj je odjeljak sastavljen u skladu s točkom 5.5 SNiP 2.03.01-84 "Konstrukcije betona i armiranobetonskih konstrukcija"

Također treba napomenuti da dijamantno bušenje rupe u betonu ili rezanje armiranog betona s dijamantnim krugovima treba uzeti u obzir mjesto i strukturu kaveza za ojačanje. Odvajanje dijelova ili rupa može značajno smanjiti potencijale snage nekog objekta. Ako govorimo o potpunom rastavljanju objekta, onda ova okolnost nije nužno uzeti u obzir.

Rezultat

Sukladnost s normama i standardima bit će pouzdano jamstvo trajnosti i pouzdanosti armiranobetonskih konstrukcija. Detaljnije informacije o ovoj temi možete dobiti promatranjem videa u ovom članku (saznajte i kako se beton zagrijava pomoću aparata za zavarivanje).
