Pojačanje elemenata monolitnih armiranobetonskih građevina:

Monolitna i okvirno-monolitna konstrukcija posljednjih godina dobila je primjetno širenje. Pored stambenih zgrada, monolitne armiranobetonske strukture sve se više koriste u izgradnji privatnih kuća; Često se relevantni rad izvodi na temelju spekulacije i intuicije, a ne znanja i iskustva. Ovaj je članak namijenjen onim čitateljima koji planiraju izgraditi vlastitu kuću vlastitim rukama.

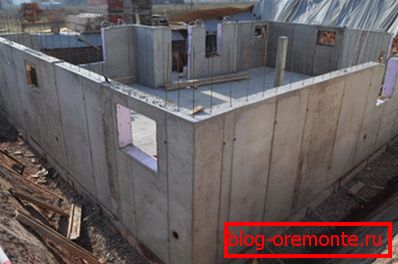

Izgradnja monolitne kućice.

Popis monolitnih struktura

Dakle, kakve su monolitne strukture potopljene pri izgradnji kuće?

Pomakni se odozdo prema gore.

  • temelj, Razmotrit ćemo nekoliko mogućnosti za njegovo izvršenje: ploča, vrpca i na dosadno gomile s monolitnim roštiljem.
  • zidovi.

Razjasniti: govorimo o nosivim zidovima. Nerastavljene pregrade, u pravilu, izrađene su od poroznih materijala s visokim svojstvima izolacije od vrućine i buke: plinovitog i pjenastog betona, ljuske stijene, vapnenca itd.

  • preklapanje.

этом порядке мы их и рассмотрим. Однако вначале нам предстоит познакомиться с типами арматуры и материалами, применяющимися для армирования железобетона.

иды арматуры

Ako odbacimo egzotične stabljike od bambusa, koji se uglavnom koriste u niskogradnji u azijskim zemljama, u suhom ostatku dobivamo samo dva materijala.

čelik абсолютном большинстве случаев применяется именно она. Исключительная механическая прочность сочетается с относительно дешевизной.  Dля армирования используются жесткие элементы (швеллеры, двутавровые балки, уголки, гладкие и рифленые стержни) и сетки - вязаные и сварные.
mješavina Točnije, ovo nije jedan materijal, već čitava njih. Voda od stakla, ugljika ili bazalta se napuni polimerom - termoplastičnim (omekšavanje kod zagrijavanja) ili termoizolacijom (ova grupa polimera se kemijski pretvara kad se zagrije jednom i ostaje stabilna kada ponovno dostigne istu temperaturu). Ključne značajke kompozitne armature su mala težina i otpornost na koroziju.

Korisno je: u širokoj prodaji moguće je ispuniti kompozitno pojačanje samo jednog tipa šipke.

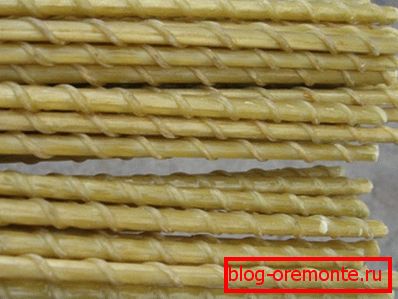

Polimerne kompozitne jezgre na bazi fiberglasa.

Koje se vrste pribora koriste u niskogradnji?

абсолютном большинстве случаев это рифленые стальные стержни. Их цена  делает сталь более чем конкурентоспособной на фоне композитных материалов; рифление обеспечивает хорошее сцепление с бетоном, а толщина (обычно 12-16 мм) - отличную прочность на разрыв. Нагрузки на сжатие воспринимает сам бетон.

Glatko pojačanje i mrežice se koriste rjeđe.

temelj

Dавайте изучим общие принципы армирования фундаментов наиболее распространенных в частном строительстве типов (узнайте здесь, как происходит армирование газобетона).

ploča

Za armaturu se obično koristi valovita armatura s promjerom od 12 milimetara. Opterećenja na savijanju pod ležajnim zidovima bit će značajna; ako je tako, dobru adheziju čelika na beton igra odlučujuću ulogu.

Što je vrijedno znati o ovoj vrsti zaklade?

  • Debljina ploče određena je visinom kuće i materijalom koji se koristi za gradnju. Jasno je da će kućica za spavanje stvoriti znatno manje opterećenje od savijanja od opeke ili čvrste betonske konstrukcije. U pravilu, debljina ploče varira od 15 do 30 centimetara.

Nuance: s malom masom zgrade, dopuštena je uporaba mrežice za ojačavanje s presjekom šipki od 6-10 milimetara.

  • Pojačanje je uvijek dvostruko slojevito. U tom slučaju donji i gornji rešetki nisu međusobno čvrsto povezani; dopušteno je samo korištenje rekvizita koji tvore razmak od željene veličine.

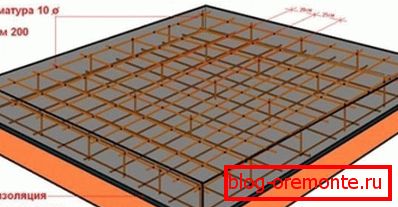

Struktura temeljne ploče.
  • Кстати, о зазорах: решетка или сетка нигде не должны выходить на поверхность бетона. По краям между арматурой и опалубкой делается примерно 10-сантиметровый просвет; от нижней и верхней поверхностей плиты решетки отделяются слоем в 1,5 - 3 сантиметра. Dля создания соответствующих просветов используются подпорки из отожженной проволоки.
  • Armatura nije zavarena u rešetku, već je pletena s istom žarom žice.
  • Optimalan korak za pojačanje štapića u ploči je 20-22 cm. Ako se koristi gotova mreža, smanjena debljina žice se nadomješta manjom veličinom oka (15 cm).

vrpca

Upute za pojačanje temelja trake u nekim točkama ponavljaju preporuke za bazu ploča:

  • Rupa mora biti prisutna na vrhu i na dnu betonske trake.

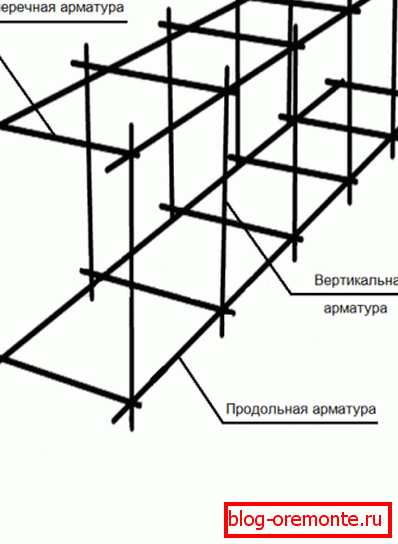

Nešto poput ovoga.

Почему? спомните: арматура воспринимает нагрузки на растяжение; сжимающее усилие воспринимает сам бетон. При неравномерной нагрузке и/или морозном пучении лента будет подвергаться изгибающему усилию (то есть в зависимости от его вектора будет растягиваться нижняя или верхняя часть фундамента).

  • Zavarivanje u ovom slučaju je nepoželjno: grijanje pogoršava svojstva čelika čelika. Izuzetak je materijal u kojem je oznaka slovo C prisutna (na primjer, A500C).
  • Debljina betona koja odvaja čelik od tla ne smije biti manja od pet centimetara.

Postoje razlike.

  • Maksimalna udaljenost između uzdužnih armaturnih šipki ne smije biti dvostruko veći od poprečnog presjeka građevinskog elementa (zidova ili stupova) koji se temelje na temeljima i ne više od 400 milimetara.
  • Potrebni su poprečni i vertikalni elementi okvira s visinom temelja od 150 mm ili više (tj. Gotovo uvijek). U tom slučaju, poprečna i vertikalna ojačanja često se ne izvode pomoću segmenata već jednim savijenim jarmom promjera 6-8 mm.
  • Minimalna udaljenost između susjednih štapova (osim spajanja segmenata) mora biti veća od promjera i veća od 25 milimetara.
  • Kutovi, križići i spojevi T-oblika podzemnih dijelova nužno su ojačani na takav način da ne tvore zglob od dva zasebna greda, već samo jedan kruti okvir.

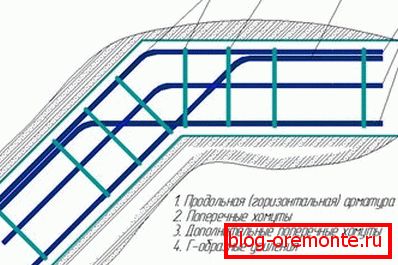

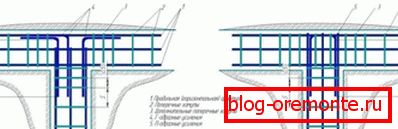

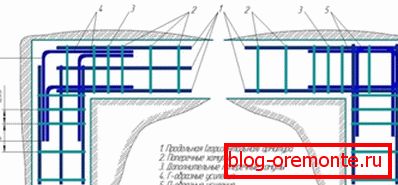

Primjer ojačanja uglova.Primjer armiranja susjednih dijelova.рмирование тупого угла ленты. нутренний стержень каркаса подвязан к наружному стержню смежного участка.

Savjet: najjednostavniji način da shvatite kako bi trebao izgledati kavez za pojačanje je zamisliti vektore svih sila koje djeluju na temelje (prije svega, mase kuće i naginjanje mraza). Tamo gdje je beton pod tlakom, potrebno je ojačanje. Mjesto ojačanja treba biti paralelno s vektorom sile.

gomila

Kako montirati kavez za ojačanje temelja na opterećene hrpe s monolitnim armiranobetonskim roštiljem?

Na uzgoj tla, optimalna udaljenost od roštilja do razine tla je samo 100-150 milimetara. Takav mali jaz ne samo da će pojednostaviti temeljno zatopljenje, već i štedi vrijeme i napor prilikom izlijevanja roštilja: ispod nje se jednostavno zatvara sloj pjenaste plastike koja će postati donji dio oplate i spriječiti da cementna žlijezda napusti zemlju.

Pile su izlivene s betonom razreda ne niže od M300 izravno u tlu, u bušotinama bušenih ispod njih. Zidne oplate, a istodobno se vodonepropusnost obično služi od valjanog krovnog materijala. Kavez za pojačanje spušta se u cijev prije nanošenja.

Okvir hrpe je obično sastavljen od uzdužne valovite armature s poprečnim presjekom od 12-14 milimetara i kvadratnim, poligonalnim ili okruglih čvrstih savijenih stezaljki s poprečnim presjekom od 5-8 mm okomito na njega.

Ovdje je ojačanje potpuno izrađeno od užljebljenih šipki od 14 mm.

идеале и здесь лучше использовать крепление вязальной проволокой; однако есть немалый шанс нарушить расположение элементов каркаса при штыковании, поэтому на использование сварки в этом случае профессиональные строители смотрят сквозь пальцы.

Pile su ojačane do pune duljine. Postoje iznimke od ovog pravila, ali nemaju nikakve veze s niskogradnjom. Dovoljno je reći da djelomično pojačanje podrazumijeva promjer palice od 700 mm.

Minimalni promjer hrpe u skladu s važećim građevnim kodovima iznosi 400 mm. Poprečni presjek kutije za ojačanje trebao bi biti 100-120 mm manji; za minimalni promjer i dvo-katnu kuću, u praksi su dovoljne 4 šipke uzdužnog armature s poprečnim presjekom od 14 mm.

Uzdužne šipke okvira su vezane s ojačanjem roštilja. Značajna opterećenja u poprečnom smjeru, spoj hrpe i roštilja ne doživljava; međutim, naginjanje mraza može stvoriti situaciju u kojoj će se zglob napuniti. Zato se i ta veza pojačava; dobitak krug odnosi se na rješenja koja se koriste za temelje trake.

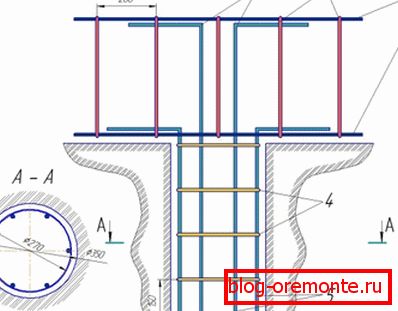

Усиление соединение сваи и ростверка. 1 - продольное армирование ростверка, 2 - поперечные хомуты ростверка, 3 - D-образное усиление, 4 - хомуты сваи,  5- продольная арматура сваи.

A što je s pojačanjem roštilja? Upravo je isti opterećenje kao temelj trake; ako jesu, sve će preporuke biti identične.

zidovi

Kako se izvodi ojačanje armiranobetonskih zidova?

  • Kavez za pojačanje u ovom slučaju bi također trebao biti dvoslojni, sprečavajući savijanje zida pod opterećenjem u bilo kojem smjeru.
  • Основные нагрузки будут сжимающими, поэтому допустим минимальный диаметр продольной арматуры в 8 миллиметров. малоэтажном строительстве допускается использование сеток из 8-миллиметровой проволоки.
  • Maksimalni nagib uzdužnog ojačanja je 20 centimetara. Poprečno (vodoravno) - 35 centimetara.

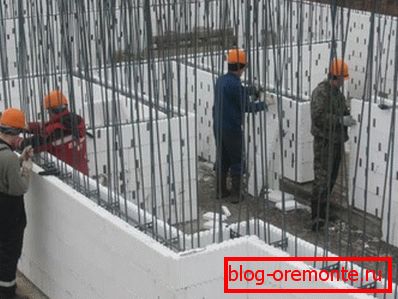

Na fotografiji - okvir armiranog betonskog zida s trajnim oplatama.
  • Poprečna armatura bi trebala imati poprečni presjek od najmanje 25% uzdužnog poprečnog presjeka. Za promjer uzdužnih šipki od 8 mm, područje armature poprečnog presjeka iznosi 0,25 x 3,14 x (8/2) ^ 2 = 12,56 mm2.
  • Krajevi armaturnih sidara u betonu (naravno, bez odlaska na površinu). Kako se to radi?

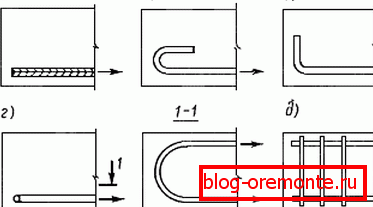

Sidrenje uzdužnog ojačanja.
Umjetna armatura sama po sebi osigurava dovoljnu adheziju na beton.
B Krug u obliku slova C u vertikalnoj ravnini koristi se za glatke šipke promjera do 12 mm.
При большем диаметре достаточную прочность к растягивающей нагрузке обеспечит D-образный изгиб.
D Zavoj dugačke šipke u vodoravnoj ravnini (također prikazan u projekciji 1-1) osigurat će najpouzdaniju fiksiranu šipku malog promjera (8-10 mm).
D Druga mogućnost za glatku armaturu s promjerom od 14-16 mm - zavarene veze s poprečnim nosačima istog dijela.

preklapanje

Характер нагрузок, испытываемых монолитными перекрытиями, сродни описанному выше случаю монолитного плитного фундамента (читайте также статью «Железнение бетона: способы, материалы, последующая обработка»).

Stoga sličnost sheme pojačanja.

  • Okvir - dva sloja, u donjim i gornjim dijelovima preklapanja.
  • Минимальная толщина перекрытия - 150 миллиметров. общем случае она берется равной 1/30 ширине пролета. Так, для пролета в 5,5 метра плита перекрытия должна иметь толщину 5,5/30=0,183 метра, или 18,3 сантиметра.

Nuance: s razmakom od 6 metara ili više, ploča treba biti ojačana vijcima.

  • Dиаметр арматуры определяется расчетными нагрузками; минимум и в этом случае составляет 8 миллиметров. Шаг между стержнями - не более 20 сантиметров; допускается использование готовой сетки с ячеей в 15-20 см.

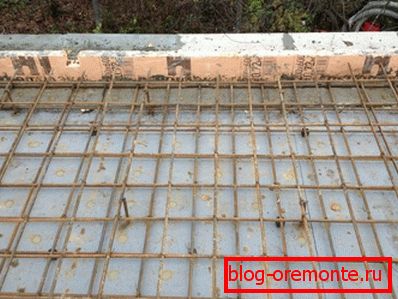

Okvir buduće preklapanja.
  • Zaštitni sloj betona između površine i armature je 15-20 mm.
  • Gdje je to moguće, cijele šipke se koriste tijekom čitavog raspona. Ako to nije moguće, izrađuju se s preklapanjem od 40 promjera. Dakle, za šipku s poprečnim presjekom od 10 mm, preklapanje pri spajanju bit će najmanje 40 cm.

нимание: сращивания смежных стержней располагаются вразбежку, со смещением друг относительно друга.

  • Na rubovima ploče, gornje i donje rešetke su povezane armiranjem U-oblika. Na isti način, rubovi otvora su pojačani.
  • Ako se pretpostavlja da će nakon postavljanja čvrstoće preklapanja biti dodatni otvori i rupe koje zahtijevaju lomljenje armature, koriste se samo valovite šipke.

Korisno: dijamantno bušenje rupe u betonu daje mnogo više rupe od bušenja krunom pomoću bušilice. S velikom veličinom otvora, dopušteno je ojačanje armiranog betona dijamantnim krugovima i ojačanje s običnim abrazivnim, tanjim.

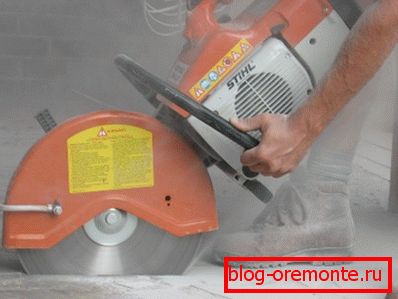

Rezanje dijamantnim diskom učinit će rubove otvora što je moguće glatko.

zaključak

рамках небольшой статьи нами затронуты лишь основные моменты армирования железобетонных конструкций и самые простые сценарии.  Dополнительную информацию читателю предложит видео в этой статье. Успехов!
