Pravila za grijanje betona. kućna upotreba

Za građanske, industrijske, ali i zanatske (domove) konstrukcije na niskim temperaturama, postoje razni načini grijanja betona, čime se ne prestaju raditi za zimsko razdoblje. Takvi pomoćni postupci omogućuju ne samo nastavak ugradnje u hladnoći već i povećanje brzine otvrdnjavanja otopine, posebno uz dodatak posebnih akceleratora za skrućivanje kemikalija.

U nastavku ćemo govoriti o takvim metodama, općenito, a jedan od njih (najpopularniji) posebno će se razmotriti, a mi ćemo vam također pokazati video u ovom članku o temi električnog grijanja betona.

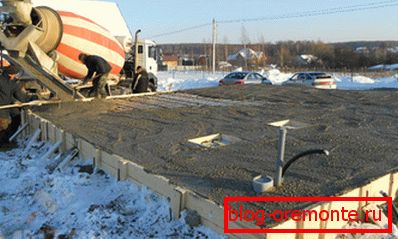

Izlijevanje betona na minus temperaturi

Sve o zagrijavanju

Koje se metode koriste za zagrijavanje

Elektromat
  • Najprimitivnija metoda izlijevanja žbuke u zimi je raspored iznad platforme najobičnijeg šatora od celofanovog filma s vlastitim rukama, gdje možete u sredini ugraditi peć, Metoda je izuzetno jednostavna, samo se može koristiti samo na objektima s malim prostorom, a teško je graditi takvu kupolu preko vertikalnih struktura.
  • U takvoj situaciji nešto je jednostavnije koristiti električne prostirke koje jednostavno prekrivaju područje izlijevanja postavljanjem regulatora u željenom načinu rada, ovisno o temperaturi vanjskog zraka., No, čak i ovdje postoji ozbiljan nedostatak - nemoguće je upotrijebiti elektromatiku kada ulijevaju velike površine, osim toga, samo vodoravno smještene armiranobetonske strukture mogu biti prekrivene prostirkama, ali ne i zidovima, nosačima ili stupovima.
UV emiter
  • Ultraljubičasta instalacija grijanja betona možda je najprikladnija od svih postojećih, jer ne uključuje kontakt sa samom otopinom, a toplinski intenzitet uređaja jednostavno se kontrolira udaljenost između UV zračenja i objekta, Još jedna prednost ove metode je sposobnost zagrijavanja strukture bilo koje konfiguracije i bilo kojeg položaja (horizontalno i vertikalno), a oplate nisu prepreka. Međutim, ova metoda se koristi vrlo rijetko - zahtijeva veliki broj grijača.
Grijani oplate
  • Drugi način izrade monolitnih armiranobetonskih konstrukcija zimi je korištenje grijane oplate, primjenjivo je samo za vertikalne armiranobetonske konstrukcije (zidove, pregrade, potpore), Ovo je vrlo povoljno, jer su štitovi ovdje ponovno upotrebljivi, a grijaći elementi na njima moraju biti zamijenjeni, i vrlo je jednostavno to učiniti. Glavni nedostatak takvog oplate je vrlo visoka cijena, koja se, međutim, isplati kada se često koristi.
Zagrijavanje elektrodom
  • Za grijanje elektroda od armiranobetonskih konstrukcija koristi se armatura ili žičana šipka s poprečnim presjekom od 8 do 10 mm i transformatorom za odstupanje, ali je ova metoda prikladnija za vertikalne stojeće armiranobetonske konstrukcije, Ovdje nisu grijane elektrode, već vlažnost između njih (kotao s dva oštrica radi na istom principu), samo ovdje udaljenost između iglica je od 60 do 100 cm - sve ovisi o temperaturi zraka. Glavni nedostatak, unatoč svojoj jednostavnosti, je vrlo velika potrošnja energije (jedna elektroda troši oko 45-50A), stoga troškovi izgradnje povećavaju.



t C tijekom izlijevanja Napon (V) Udaljenost između elektrode iglica (cm) Primljena snaga (kW / m3)
1 2 3 4
-5 55 20 25
63 30
75 50
-10 55 10 3,0
65 25
75 40
85 50
-15 65 15 3,5
75 30
85 45
95 55
-20 75 20 4,5
85 30
95 40

Zagrijte stol

  • U tom slučaju, da bi se održala željena temperatura, provjerava se svaka dva sata, a za tu svrhu se posebne bušotine pripremaju unaprijed., Tijekom zagrijavanja otopine, takvo se ispitivanje provodi svakih sat vremena. Tijekom prolaska čitavog procesa, morate stalno pratiti stanje obroka i kontakata.

PNSV žica i step down transformator

Napomena. PNSV (Izolacija žice za grijanje čelika) može imati drugačiji presjek i koristi se jednom. Nakon skrućivanja mase, on ostaje tamo zauvijek.

Koristite korak naprijed transformatora

Gore spomenute metode grijanja betona nisu tako popularne kao one koje će se raspravljati sada - korištenje PNSV žice kao grijač i korak-down transformator za pretvaranje električne energije. Bit ove metode je kako slijedi - kabel se postavlja u petlje na mjestu prolijevanja otopine, a njegov presjek ovisit će o kapacitetu transformatora i temperaturi zraka izvan (u zgradi) gdje se radi.

Ovisno o temperaturi zraka, opterećenje na petlji se napaja iz transformatora za spuštanje, a grijanje počinje, ali se struktura betona ne mijenja, ali brzina otvrdnjavanja žbuke značajno raste.

Promjer jezgre u mm 1,2 2,0 3,0
Ohm / metar 0,15 0,05 0,02

PNSV otpor ovisi o presjeku žice

Obratite pažnju! Prije polaganja PNSV, neophodno je provjeriti integritet žice i njezine ljuske. Činjenica je da se kontrola betonskog grijanja provodi samo u odnosu na temperaturu, a sama žica, u slučaju izgaranja, ne može se zamijeniti, jer je potpuno uronjena u otopinu (osim toga, zatvaranje može izazvati požar). Stoga je za takve namjene bolje koristiti novi materijal.

Napon transformatora (kV) Sekcija (mm2) više nema Tip armiranog betona (kavez za pojačanje) Duljina PNSV (m) Tip armiranog betona (kavez za pojačanje) Duljina PNSV (m)
10 1,1 + 9,95 - 8,4
15 1,1 + 22,85 - 18,9
20 1,1 + 39,8 - 33,6
10 1,4 + 18,9 - 15,5
15 1,4 + 42,6 - 34,93
20 1,4 + 75,6 - 32,09
10 2,0 + 54,6 - 46,18
15 2,0 + 123,8 - 103,0
20 2,0 + 218,2 - 184,7
10 4,0 + 148,57 - 373,0
15 4,0 + 1009,0 - 841,0
20 4,0 + 1974,0 - 1495,0

Tablica optimalne duljine petlje za različite dijelove žice i vrste betona

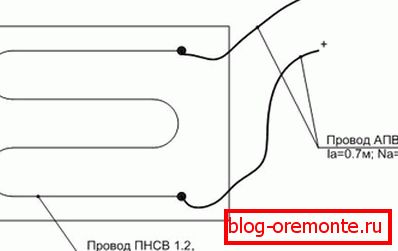

Shematski dijagram zagrijavanja betona

При укладке ПНСВ инструкция требует, чтобы на этом месте не было никакого мусора, который может повредить оболочку, что в свою очередь, приведёт к короткому замыканию и перегоранию кабеля (как мы уже говорили - заменить его невозможно). Кроме того, при создании петли недопустимо делать резкие изгибы и оставлять «барашки», что приводит к излому провода - все повороты следует выполнять плавно.

Сама укладка обычно производится либо «змейкой», как это показано на схеме, либо одинарной петлёй - всё будет зависеть от длины ПНСВ и площади заливаемой конструкции. Нельзя ни в коем случае допускать пересечения греющих проводов друг с другом - оптимальное расстояние между жилами порядка 100 мм, хотя его можно изменять, в зависимости от длины и сечения ПНСВ, а также, от размеров рабочей площадки.

U svakom slučaju, žica za grijanje mora biti potpuno napunjena betonom (uključujući i uvijanje), jer će se pregrijavati u zraku i kao rezultat će izolirati i izolacija i čelična jezgra. Osim toga, trebali biste paziti da zaštitite transformator i kao rezultat toga, cijela struktura grijanja, od napona struje, kao val može uzrokovati oštre pregrijavanje i izgaranje.

Korak-dolje transformator KTPTO-80

Kako bismo vizualizirali dijagram ožičenja, razmotrimo kako se to provodi u skladu s SNiP 111-4-80 / ch.11 i GOST 12.1.013-7 - u ovom slučaju koristi se korak naprijed transformator KTPTO-80, kao na gornjoj slici.

Ova jedinica, prije montaže električnog kruga, treba izvesti iz nula, a to se obavlja pomoću četvrtog vodiča kabela za napajanje na kvačicu N iz XT6 jedinice, zaobilazeći ga metalnim kućištem upravljačkog ormarića. Uzemljenje je načinjeno od nogu jedinice, gdje je za to poseban vijak s maticom, a krug je izrađen od čelične žice s poprečnim presjekom od najmanje 4 mm.

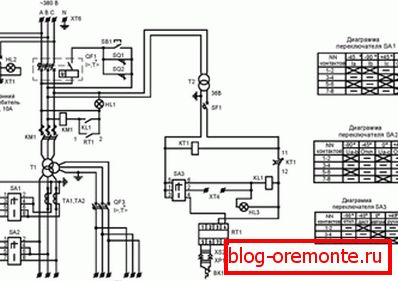

Shematski dijagram KTPTO-80

Prema sigurnosnim mjerama, otporna izolacija mora biti najmanje 0,5 MΩ, koja treba provjeriti prije spajanja, kao i provjeriti sve napetosti i kontaktne spojeve. Zatim instalirajte krajnje prekidače SQ1 i SQ2 tako da je moguće pouzdano zatvoriti kontakte istog naziva prilikom otvaranja poklopca kućišta i upravljačke ploče. Također, provjerite jesu li integritet osigurača u slučaju kratkog spoja.

Переключатель силового трансформатора устанавливаете в положение 1 (соответственно - 55В), а автовыключатель и SA3 приводите в положение «ВЫКЛ». После всех этих процедур цепь, установленная в бетонной или железобетонной конструкции, подсоединяется зажимами ХТ6 к блоку.

На ввод подаётся питание 380В, проверяем напряжение HL1 и HL3, после чего замыкается QF1 и, используя SB1 (аварийная кнопка «ВЫКЛ») пробуем аварийное отключение. После такого теста делается повторное включение - на KL1 подаём питание кнопкой SB3, после чего срабатывает магнитный пускатель KM1.

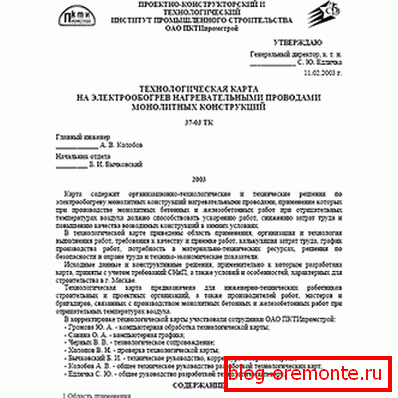

Karta betonske grijanja (početna stranica)

U skladu s SNiP 3.03.01-87 (za zagrijavanje nosivih i zatvorenih armiranobetonskih konstrukcija pri temperaturama do -40 ° C), koristi se usmjeravanje za električno grijanje pomoću PNSV tipa žica. Ovaj dokument sadrži tehnička i organizacijsko-tehnološka rješenja za izdavanje sustava ožičenog grijanja sa svim tehničkim i tehnološkim parametrima, odnosno cjelokupnim rasporedom grijanja betona.

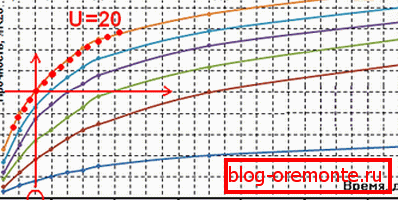

Ploča za zagrijavanje

Za kontrolu zagrijavanja, kao i za predviđanje kvalitete armiranobetonskih konstrukcija nakon završnog otvrdnjavanja, koristi se betonski zagrijani list - oblik za koji se uvijek može preuzeti s interneta. Takvi podaci omogućuju točno usklađivanje vremena i reda očvršćavanja ispunjenog rješenja, to jest, kao korak-po-korak vodič za postizanje najveće snage.

Kontrola ili proračun grijanja betona obavlja se uz pomoć tehničkog termometra - u punjenoj masi izrađuju se posebni lijevci, gdje je cijev postavljena, a termometar već pada u nju. Temperatura se fiksira svaka dva sata, a ako debljina strukture ne prelazi 10-115 cm, to se obavlja svakih 4-5 sati.

Ne smijemo zaboraviti da tijekom normalnog zagrijavanja PNSV-a - do 80 ° C - temperatura betona tijekom zagrijavanja doseže 40 ° C-50 ° C, a to se događa u hladnoći!

Upotreba stroja za zavarivanje kao transformatora za spuštanje

Kod kuće, kao transformator za spuštanje, možete koristiti aparat za zavarivanje kapaciteta nižeg od 250A, kao što je gore navedeno i otpor. Broj žica PNS u takvim slučajevima može se izračunati formulom R = U / I.

U pravilu, imat ćemo U vrijednost od 220-230V, a ako koristimo jedinicu gore navedene snage, onda I = 250A. u ovom slučaju, R = U / I = 220/250 = 0,88 ohm, i na temelju toga se tablice mogu koristiti za određivanje željenog poprečnog presjeka i dužine žice.

Treba reći da je uronjenjem PNSV u masu betona potrebno spojiti s transformatorom sa aluminijskom žicom ARC tipa s presjekom od najmanje 4 mm, ali uvijanje bi trebalo biti u rješenju.

Ovaj je trenutak spomenuo iz dobrog razloga - morat ćete spojiti dva neujednačena metala - čelik i aluminij, stoga je veza možda labav, što će dovesti do iskrenja, pregrijavanja i spaljivanja žice. No, više neće biti moguće mijenjati uvrnuti krug s rješenjem, pa posebnu pažnju posvetite ovoj točki - ovisi o mogućnosti završetka procesa općenito.

zaključak

Zaključno, može se reći da je najniži trošak radova na betonskom grijanju u slučaju korištenja PNSV kabela i transformatora za spuštanje, i iako je ova metoda prilično neprikladna za uporabu vertikalnih armiranobetonskih konstrukcija, još uvijek se koristi za uštedu novca. Unatoč složenosti postavljanja žice (traje dugo), najčešće se koristi žica za grijanje RC konstrukcija.
