Ručni mješalici za beton: receptori konstrukcijskog dizajna,

Mješavina cementa je prilično naporan proces koji zahtijeva puno energije. A ako nema prilike kupiti ili iznajmiti betonsku mješalicu, a volumen rada je prilično velik, vrijeme je da razmišljamo o mehanizaciji ovog procesa. Dobar je izbor ručna mješalica za cement i obavijestit ćemo vas o ovom jednostavnom uređaju.

Gnječenje velike količine žbuke nije lak zadatak, stoga jednostavno ne možete bez pomoćnih alata.

Teorijski dio

Prije svega, upoznajmo se s nekim teorijskim aspektom. To će omogućiti bolje razumijevanje nekih od značajki jedinice.

Zašto ne koristiti bušilicu

Mnogi ljudi vjerojatno postavljaju ovo pitanje. Na prvi pogled, čini se da je puno lakše popraviti posebnu mlaznicu na bušilici i koristiti je kao mikser.

Međutim, ova metoda ima određene nedostatke:

  • Svaki alat za električnu energiju nije namijenjen za neprekidni rad. U ovom načinu rada uređaj se jednostavno prekida. Ako redovito uzimate pauze, možda nećete imati vremena i rješenje će se početi spojiti prerano.
  • Da bi se mješavina temeljito izmiješala, potrebno je da se radni alat neprestano pokreće s jedne na drugu stranu. Drill ima pristojnu težinu, pa će taj postupak biti izuzetno težak.

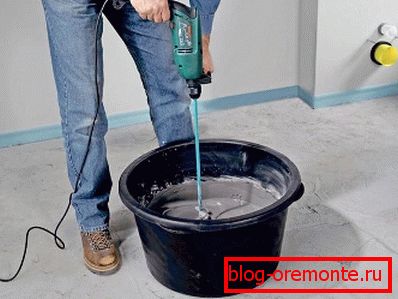

Jer mali dio ovog alata prilično je prikladan
  • Ova metoda je gotovo nemoguće potpuno promiješati rješenje. U teško dostupnim mjestima, komponente će ostati neizmijenjene. Rezultat će biti ozbiljan iznos vjenčanja.
  • Konačno, ova metoda će dovesti do velikog broja prskanja.

Međutim, ako govorimo o malom dijelu (nekoliko kanti), onda je bolje koristiti konstrukcijsku mješalicu i kantu. Međutim, najčešće je potrebno pripremiti mnogo veću količinu dragocjene smjese. Što učiniti u ovoj situaciji?

Samo jedan izlaz - za upotrebu naprednijeg uređaja. Takav je betonska mješalica.

Radna načela

Ako ste zainteresirani za takav uređaj, vjerojatno želite znati kako ovo čudo djeluje.

Postoje mnoga načela rada, ali tri su aktivno korištena:

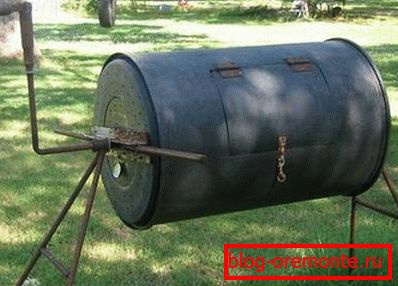

Na ovoj fotografiji možete vidjeti dobar primjer.
  • gravitacijsko: spremnik s otopinom je preopterećen, zbog čega se pada na sebe, stvarajući učinak miješanja. Ova je metoda prikladna za male količine. Osim toga, valja istaknuti da se beton dobiva u zadovoljavajućoj kvaliteti.

Zanimljivo je da se ovo načelo ne primjenjuje na industrijskoj razini.

  • vibracijska: spremnik je stacionaran, a poseban mikser izaziva kompresiju i miješanje smjese. Kao rezultat toga, dobro se miješa, a rješenje je vrlo gusta. Jedini nedostatak ove metode je ogroman trošak energije, stoga se koristi samo u slučajevima kada je potrebna savršena kvaliteta mješavine (na primjer, pri izgradnji brana).
  • Prisilno mehaničko: podsjeća na metodu koja je već opisana s bušilicom. Međutim, često se kombinira s drugima: na primjer, kada mješač radi u neprekidnoj rotirajućoj kadi.

Kako miješati beton ručno ili s električnim alatom - odlučite. Mi ćemo vam dati neke preporuke za proizvodnju ručne opreme.

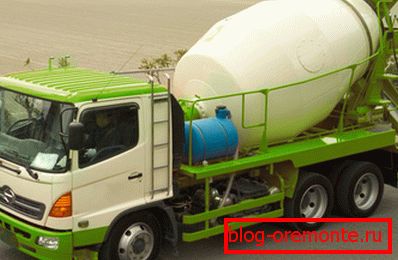

Ovi poznati automobili najistaknutiji su primjer tehnike kombiniranja.

Izrada recepata

Upute u nastavku će vam reći kako sami stvoriti takav uređaj. Postoje mnoge mogućnosti, ali smatramo najprimitivnije. Savršeno je za privatnu uporabu, tj. Kada velike količine nisu potrebne u kratkom vremenu.

Traženje materijala

Prvi korak uvijek treba biti izračun. Takva mjera omogućit će postizanje željenog rezultata bez pogrešaka.

Dakle, trebate učiniti sljedeće:

  • Найти емкость (это может быть любая бочка объемом 100-250 литров, главное целая). В идеале у нее должна быть «родная» крышка.

Važno: Procijenite stanje metala, ako je teško pogođena korozijom i hrđom, onda je nepoželjno koristiti. Inače, postoji velika vjerojatnost pukotina koja će staviti masni križ nad svim naporima.

  • Ako poklopac nije pronađen, morat će se kuhati. Stoga, trebate pronaći metalni list odgovarajuće veličine.
Možete obojiti cijev. Proširit će njezin život
  • Također ćete morati pronaći nekoliko cijevi, komadića ojačanja ili uglova. Ovi elementi su potrebni kako bi se stvorio okvir na kojemu će željeni uređaj stati.
  • Također ćete trebati aparat za zavarivanje. Danas su ti uređaji jeftin, imaju malu težinu i rade na standardnoj 220 voltnoj mreži. Stoga je razumno iznajmiti ili čak i kupiti.
  • Ne zaboravite na brusilicu. Ručno piljenje metala - pravi naporan rad. Dionica se na nekoliko diskova, jer ti elementi brzo postaju beskorisni.

Označavanje i provjera valjanosti

Sirovine i alati su spremni. Prije nego započnete s radom, morate provjeriti sve i napraviti neki znak.

Učinite sljedeće:

  • Još jednom provjeravamo cijev, jer u slučaju njegove mane, ručna miješalica za beton jednostavno neće raditi. Preporučljivo je iskoristiti kako biste utvrdili njegovu snagu.
  • Daljnja inspekcija treba podvrgnuti elementima okvira (zbog prisutnosti hrđe i oštećenja, jer će zauzeti veliko opterećenje) i alata.

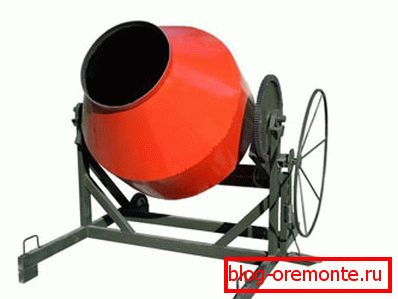

Industrijski model betonske miješalice, načelo rada - priručnik
  • Dalje morate označiti središte na dnu bačve i na poklopcu. U ovoj fazi nemoguće je napraviti pogrešku, dvije točke trebaju biti postavljene isključivo na jednoj liniji.
  • Također je potrebno identificirati mjesto instalacije okvira. Mogu biti različite, ovisno o odabranom dizajnu.

Savjet: provjerite nepropusnost spremnika u ovoj fazi. Da biste to učinili, sipajte vodu do vrha i pregledajte je li propust.

zavarivanje

Sada je vrijeme za odgovornije i složene procese. Zapamtite da je u ovoj fazi trošak pogreške vrlo visok.

Dakle, trebate učiniti sljedeće:

  • Izbušite rupe u sredini dna i pokrijte. Njegova veličina treba odgovarati željenom okviru.
  • Zatim zavarite prirubnicu s vratilom u sredini dna. Izvana će morati popraviti ležaj.
  • Linija s lopaticama mora biti zavarena na poklopac. Ti elementi će promiješati smjesu tijekom rotacije ručke. Moraju biti najmanje tri.
  • Tada ćete morati zavariti stalak. To možete učiniti u obliku slova "A". Također omogućite mogućnost postavljanja kotača na njih, što će vam omogućiti slobodno kretanje uređaja.

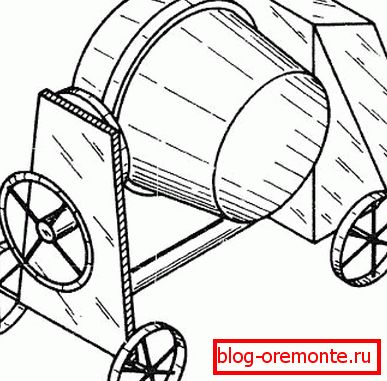

Možete iskoristiti takvu neobičnu shemu. Ovaj će dizajn biti lako premjestiti s jednog mjesta na drugo.

Općenito, u ovoj fazi morat ćete pokazati malo mašte i umjetničke vještine. Također možete koristiti gotove sheme, od kojih postoji veliki broj. Nema posebnih uputa o obliku i mjestu polica.

završetak

Vrijeme je za krajnji akord.

Vježba će zahtijevati sljedeće:

  • Izrežite rupu od najmanje 35x35 cm na bočnoj strani spremnika. Potrebno je za učitavanje inicijalnih komponenti i prelijanje gotove mješavine.
  • Rez treba biti brusilica. Istodobno pazite da ne oštetite sam zid.

Obratite pažnju! Što je disk tanji, to će biti gušća konjugacija zida i otvora.

  • Izrežite element treba staviti na petlju. Uobičajena prilagodba vrata. U tom slučaju, rupe treba tretirati s bilo kojim brtvilom kako bi se spriječilo curenje.
  • Na dio bačve gdje se nalaze lopatice zavarite ručku. Trebao bi biti duga i snažna (ozbiljna opterećenja će djelovati na njemu).

Poboljšanje dizajna

Ako sredstva omogućuju, možete kupiti vibrator koji će pružiti izvrsnu kvalitetu rješenja.

Ako postoji želja, možete napraviti neku vrstu nadogradnje ovog dizajna. Ova potreba nastaje kada se radi o velikim dijelovima rješenja. Primitivna oprema zahtijevat će mnogo ljudskih sati.

Postoji mogućnost izrade vibracijskog konvencionalnog miksera. Da biste to učinili, potrebno je pričvrstiti perforator s mehanizmom udaraljki. On će preuzeti najduži dio posla.

Međutim, vrlo često takav uređaj nije vrlo učinkovit. To je zbog vrlo popularnih pogrešaka.

Želimo da naučite samo od pogrešaka drugih, tako da ćemo ih dati za vas u nastavku:

  • Neispravan oblik spremnika, Mora biti okrugla, nije široka i ima veliku visinu. Idealno, veličina vibratora bi trebala biti nekoliko centimetara manja od polumjera kadice.
  • Ravni vibrator, Zapamtite da ne možete koristiti, na primjer, metalni list kao vibrator. To bi trebao imati zakrivljen oblik (primjer je prikazan na donjoj slici).

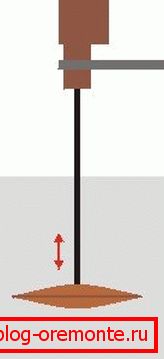

Takav vibrator osigurava visoku kvalitetu miješanja.
  • Prevelik vibrator, Zapamtite, manje snage perforator za beton, manji mora biti promjer diska. Tako, na primjer, s snagom od 1,3 kW (danas najpopularnijih pokazatelja), disk bi trebao imati promjer od oko 25 cm.

Обратите внимание! Если не соблюсти данное указание, раствор не будет «раскачиваться», то есть не перемешается должным образом.

  • Neispravan položaj vibratora, Treba ga postaviti strogo uz središnju os kontejnera (inače, miješanje neće biti ujednačeno). Udaljenost do dna treba biti približno jednaka promjeru diska.

Ako slijedite sve gore navedene upute, možete postati sretni vlasnik brzog i jeftinog miksera. S prosječnom snagom perforatora, 5-10 minuta bit će dovoljna za pripremu (ovisno o volumenu kade). U ovom slučaju, nećete potrošiti mnogo truda na ovu manipulaciju.

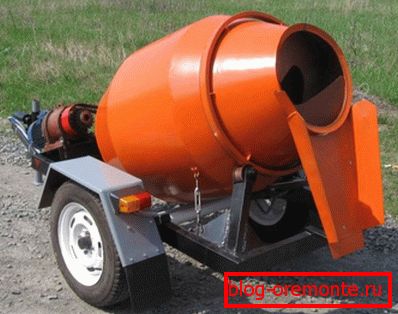

Stručnjaci preporučuju korištenje kapaciteta ovog obrasca

Posleslovie

Вот вы и узнали, как создается ручная бетономешалка своими руками, но если вам не удалось понять всех тонкостей, то не переживайте. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме. С его помощью вы сможете постичь все нюансы (см.также статью «Бетоносмеситель СБР: разновидности, особенности конструкции и принципы работы»).
