Samonosiva betonska miješalica - je li moguće?

Svaki graditelj će moći reći da je priprema rješenja ručno u bilo kojem svojstvu pomoću lopatice ili helikoptera iznimno teška, posebno kada je to potrebno, stoga se betonska miješalica, sastavljena vlastitim rukama, može biti alternativa ručnom radu i montaži tvornice. Naravno, mehanizam zanatske produkcije trebao bi se pozitivno razlikovati u vrijednosti, inače nema smisla u njemu - lakše je iznajmiti ili kupiti u trgovini.

Betonska mješalica iz cijevi samostalno radi s ručnim pogonom

Поэтому составные элементы механизма должны быть, что называется «под руками», а само устройство - наиболее простым. Сейчас мы постараемся собрать такую конструкцию, которая доступна для любого домашнего мастера, а также посмотрим видео в этой статье, наглядно затрагивающее нашу тему.

Učinite to sami

Ono što nam treba

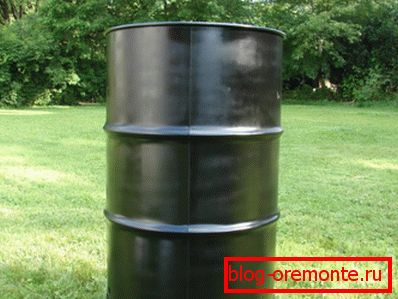

Metalna bačva. foto
  • Prije svega, kako bismo napravili konkretnu mješalicu s vlastitim rukama, trebat će nam tenk, a za to će, koliko je to moguće, stari metalni bačvi uklopiti, pod uvjetom da nije zahrđao, Međutim, čak i ako postoje na mehaničkim oštećenjima, potrebno ih je popraviti, zavarivanjem krpom lima ili uporabom tog mjesta za otvaranje utovara i istovara. Rani sadržaj takvog spremnika nije bitan jer miris u ovom slučaju nije prepreka, pogotovo jer će nestati u nekoliko šarži.
  • Također ćete trebati komad metalne cijevi promjera oko 40-50 mm, kao i prirubnice, ali ovdje je to malo složenije. Međutim, iako cijena u trgovini nije visoka, bolje je tražiti takve dijelove kod kuće - vrlo je vjerojatno da će se naći među starim auto dijelovima i samo ih trebate mijenjati do željene veličine. Osim toga, trebat će vam glatke spojnice za sekciju vrata od 14-16 mm, drugačiji metalni profil za sustav podupiranja (kut, kanal, četvrtasta cijev i slično - sve što postoji u kućanstvu), kao i vijci i matice za pričvršćivanje.

Napomena. Takvi elementi za montažu nisu neophodni za pogled na vašu garažu - često se mogu naći na mjestima isporuke otpadnog metala ili jednostavno pitajte oko od susjeda.

Početak rada

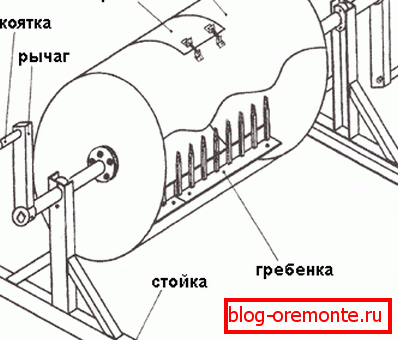

Dizajn betonske mješalice s ručnim pogonom

Prije svega, preradit ćemo (ako je potrebno, popraviti) bačve koje imamo i trebamo pronaći središte na oba poklopca ili dna. To će biti vrlo jednostavno to učiniti - pokriti kraj cijeli list papira i tuku ga uz rub bačve (kao da se brtva pretučena). Zatim preklopite rezultirajući okrugli list na pola i označite promjer u dva pravca - točka sjecišta dijametralnih linija bit će točno u sredini.

Na tim mjestima morate popraviti prirubnice, ali prvo napravite rupe za osovinu sa vijcima, koristeći vijke promjera najmanje 8 mm za tu namjenu - opterećenje će biti ozbiljno.

Также вам нужно будет вырезать прямоугольное отверстие сбоку, примерно, 300×250 мм - здесь в дальнейшем вы прикрепите загрузочно-разгрузочную дверцу. По краям этого люка для герметизации нужно наклеить полоски из мягкой резины шириной 5-10 мм, только для этого тщательно зачистите поверхность, иначе при работе прокладки отклеятся.

Zatvoreni poklopac

Мы рассматриваем, как сделать своими руками бетономешалку, и переходим к крышке - её размеры должны превышать размеры люка - в данном случае достаточно будет 280×340 мм - чтобы крышка плотно перекрывала отверстие. В качестве навесов лучше всего использовать карточные петли (несъёмные), чтобы крышка не упала во время работы.

Za zatvaranje, trebali biste upotrijebiti kut koji je pritisnut na vijke, ali najbolji način da to učinite je da koristite zasun za zabravljivanje karabinerova, ako postoje u kućanstvu, to je vrlo prikladno.

Sada se okrećemo za pričvršćivanje prirubnica - trebat će vam 4 komada - 2 na svakom kraju, iznutra i izvana. Možemo pretpostaviti da je ovo obvezna uputa - činjenica je da su bačve izrađene od tankih čeličnih limova, koji jednostavno neće izdržati opterećenje, ako je prirubnica čvrsto pričvršćena vijcima izravno na dno, ali ako držite metalni list s obje strane, podnijet će opterećenje će se ravnomjerno raspodijeliti.

Napravite osovinu iz cijevi koja je postavljena unaprijed, samo pokušajte osigurati da unutarnji promjer prirubnica podudara s vanjskim promjerom osovine, tj. Cijevi i upali spoj.

Na osovinu možete pričvrstiti polugu - za to možete upotrijebiti debelu metalnu traku ili komade armature s poprečnim presjekom od 14-16 mm i možete napraviti ručku iz iste armature (ali sigurno sa glatkim zidom), a za udobnost rotacije možete staviti cijev na ručku malo veći promjer.

Valja napomenuti da je betonska mješalica s tikvice s vlastitim rukama učinjena na istom principu.

Grebёnka

Мы продолжаем рассматривать тему, как изготовить бетономешалку своими руками и теперь сделаем три-четыре гребёнки, которые будут помогать смешивать компоненты между собой и для этого можно использовать металлический уголок 50×50 мм и гладкостенную арматуру или квадрат сечением 14-15 мм (узнайте здесь, как забетонировать столб).

Kljunovi se najbolje mogu izoštriti tako da otopina slobodno teče od njih, ne formirajući rastove i rasporedi ih na udaljenosti od 50 mm jedan od drugoga i zavaruju se na kut ako je okrugla ili zakovana ako je kvadratna. Budući da je kut za cijelu duljinu cijevi vrlo neugodan za montiranje, tada je svaki od češlja najbolje izrežen na dva dijela, pričvršćenjem na zid s vijcima promjera 6-8 mm.

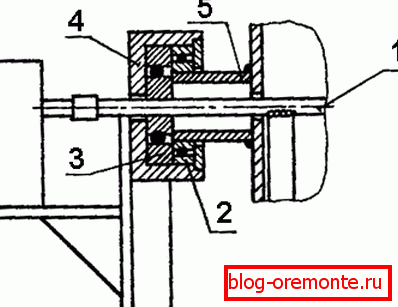

Pričvršćivanje cijevi na uši kreveta: 1) osovina; 2) ovjesni ležaj; 3) ležaj osovine; 4) kućište ležaja; 5) suspenzija

Krevet se može sastaviti od najrazličitijih profila, glavni uvjet koji se pokazao dovoljno jakim - sve će ovdje stati - kut, kanal, profilna cijev, pa čak i gusti spojni elementi. Naravno, to će biti vrlo dobro ako možete pronaći prikladno za ležajeve osovine za osovinu, pričvrstiti ih i popraviti, postavljajući sjedalo na uši kako bi se barel mogao ukloniti, ali istovremeno to će osigurati slobodno rotaciju.

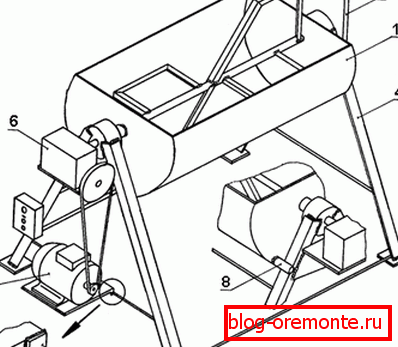

Samostalni dizajn s električnim pogonom: 1) kapacitet; 2) svrdala; 3) nagibna poluga; 4) okvir; 5) električni motor; 6) crvni zupčanik; 7) ovjesna petlja; 8) ograničivač

Prema vrlo sličnoj shemi, možete postaviti mjenjač za betonsku mješalicu - s vlastitim rukama sastavljajući električni pogon od motora koji radi od 220V - ako je sve to pronađeno u vašoj garaži, tada će takav uređaj biti vrlo prikladan. Ali ovdje ne bismo trebali zaboraviti da je vaš cilj skupiti jeftinu i praktičnu jedinicu - inače je bolje iznajmiti betonsku mješalicu.

Napomena. Ako i dalje odlučite koristiti električni pogon, najbolje je da koristite jednofazni motor od 2,2 kW, približno 1500 o / min, iako ovaj parametar nije kritičan, jer se njime regulira promjer kolotura. Također, nemojte zaboraviti da je jednostavnija izvedba, to će lakše popraviti betonsku mješalicu vlastitim rukama.

zaključak

Также, используя принцип вышеописанной конструкции, будет возможен такой вариант, как бетономешалка на трактор своими руками. Только здесь шкив на редуктор вам нужно будет прилаживать от дизеля (см.также статью «Железобетонные прогоны – все, что нужно знать о данном виде конструкций»).

Uspješna montaža!
