Spajanje drva između sebe u kući, duž duljine i u uglovima

Jedna od glavnih faza izgradnje blok-zgrade je skupština log housea. Prije nego počnete graditi, morate znati kako pravilno montirati drvo.

Inače, kvaliteta rada ne može se uzeti u obzir.

U kutovima loganske kuće potrebno je izraditi reznice.

Potreba za povezivanjem elemenata zidova pojavljuje se u sljedeća dva slučaja.

  1. Pri rezanju kutova zgrade.
  2. Ako trebate povećati drvo kad duljina nije dovoljna.

Metode pričvršćivanja drveta su različite. Odabiru se na temelju specifične situacije.

Vrste kutnog nosača

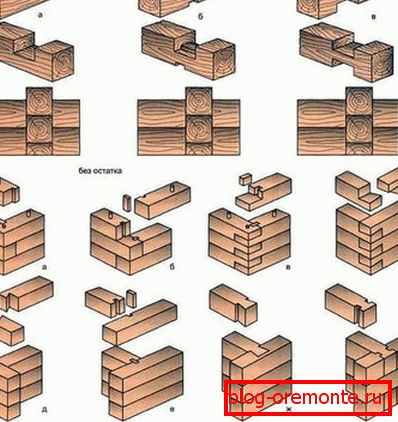

U vrstama slika kutnog rezanja.

Metode pričvršćivanja drva jedna na drugu tijekom izgradnje log kabina značajno se razlikuju od povezivanja log logova. U našem tehnološkom dobu stari načini spajanja drva postupno se mijenjaju.

Trenutno se u drvenoj kućišnoj izvedbi koriste dvije vrste pričvrsnih elemenata.

  1. Učvršćivanje uglova sa ostatkom. Njegove najčešće vrste: "u mjehuru" i "u zdjelu".
  2. Spojnice bez ostataka. Njegovi najpopularniji podtipovi su "do zuba" i "do šape".

Povezivanje uglova trupca "u zdjelu"

Pomiješajte u zdjelu.

"U šalici" drvo se spaja zahvaljujući utorima za bravu.

Postoji nekoliko vrsta: jedna, dva i četiri jednostrana.

  1. U prvom tipu zaključavanja, u svakoj se rešetki izrađuje okomični utor pomoću pile. Izreza je s jedne strane, u pravilu, s vrha. Ova se datoteka mora nalaziti u svojoj širini prema okomitom dijelu drveta.

Obratite pažnju! U većini slučajeva tvrtke za izgradnju kuća koriste ovu tehnologiju pričvršćivanja za šipku profiliranog tipa. To je zbog činjenice da izrada takvih utora zahtijeva minimalno vrijeme i trud.

  1. Metodologija za stvaranje sljedećeg tipa brave za utore uključuje piljenje drva s dvije strane, drugim riječima, odozdo i iznad. Dubina okomitih rezova je oko četvrtine visine šipki. Veza je vrlo visoka. Međutim, to zahtijeva visoku kvalifikaciju stolara, jer inače mogu dopustiti struganje ili pukotine kod rezanja utora i polaganja šipki.
  2. Kvadrilateralni dvorac za drvo izrezbaren sa svih strana. Ova metoda pričvršćivanja kutova omogućuje izradu kuća s logom s povećanom snagom i pouzdanošću. Groove sa svih strana omogućuju ugradnju zidova, budući da su njihovi rubovi složeni poput dizajera. Ova metoda zahtijeva vrlo visoku profesionalnost radnika.

Fiksiranje usana

Zglob.

Ova vrsta veze je najjednostavnija i najbrža. Barovi se uklapaju. Zatim su pričvršćene okruglim metalnim pločama, pričvršćenima pomoću spojnica ili noktiju.

Snaga i gustoća rezultirajućih kuta uglavnom ovisi o stupnju stručnosti tesara. Potrebno je pažljivo prilagoditi krajeve kombiniranih šipki, jer oni zahtijevaju apsolutno ravnu površinu. Međutim, čak i iskusni majstori ne uvijek se suočavaju s ovim zadatkom. Kutovi nisu zapečaćeni, pored toga iskustva redovito okomita opterećenja.

Obratite pažnju! Iako je ovaj tip kutnog zgloba najbrži, njegova je kvaliteta minimalna. Gubici topline takvim kutovima su vrlo veliki. Stoga, najbolje je da ne koristite stražnjice na izgradnji stambenih kuća, već da koristite druge, složenije vrste spojeva.

Kutne spojnice s ključevima

Pričvršćivanje na tipke.
  1. Takvo pričvršćivanje drva međusobno vrše klinovi, tj. Klinovi tvrde drva, tako da su uglovi jaki.
  2. Ugradnja umetaka u utore drva omogućava da se spriječi njegovo pomicanje u zglobovima kuće.
  3. Imajte na umu da snaga uglova ovisi o vrsti klinova. Oni mogu biti uzdužni, poprečni ili kosi. Potonji tip je teško proizvesti, ali koristeći ga daje najtočnije kutove s niskom toplinskom vodljivošću.

Dvorac "topao kutak"

Nije čudno da se fiksiranje rešetaka "korijenu trnja" naziva i "toplim kutom". Ova vrsta spoja učinkovito štedi toplinu u kući.

Stoga je vrlo popularan u izgradnji blok zgrada.

  1. Temelj tehnologije je kako slijedi: u jednoj od greda koje se spajaju, žlijeb se ručno prereže, s druge strane - šiljka je izrezana, ima dimenzije koje odgovaraju žlijebu.
  2. Prilikom gradnje log house u utor groove položili izolacije za drvo. Kao što se može koristiti lan, jute platno ili osjetio iz istih sirovina.
  3. Vrlo je važno da se elementi dvorca utvrde čvrsto uklapaju. Tako će gubitak topline biti minimalan.
  4. Da biste povećali konstrukcijsku čvrstoću okvira, naizmjenični šiljci i utori u kutnim redovima, te ih dodatno pričvrstite okruglim klinovima za drvo od drveta.
  5. Korištenje tipli, prisekija, debelih repova i ostalih pričvrsnih elemenata u zglobovima, pazite da ostavite okomite proreze između elemenata za zaključavanje. Potrebno je nadoknaditi stezanje zidova.

Pričvršćivanje "na pola stabla"

Postavite u pola drva.

Još jedna jednostavna vrsta rezanja kuta je polu-stablo. Ovo je ime bilo fiksirano u profesionalnom okruženju, s obzirom na činjenicu da to stvara polovicu debljine drveta. Sklapanje blok-like log house s ovom metodom počinje bušenjem rupa za ključeve ili igle na mjestima blizu kutnih zglobova.

Prije nego pričvrstite drvo između njih, izračunajte duljinu čeljusti, tako da je dovoljno za nekoliko redaka. Tu je i modernija varijanta ovog spoja. Uz to, ključevi se dodaju u kutne zglobove kako bi povećali snagu i kapacitet topline.

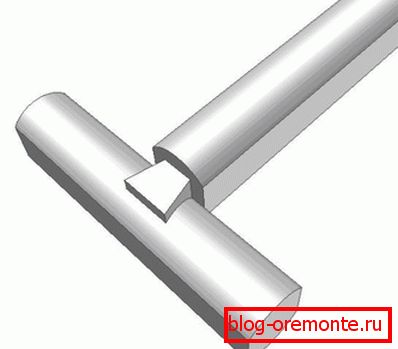

lastin rep

Izreži zdjelu.

Najpouzdaniji, izdržljiviji i imaju minimalnu metodu gubitka topline - kut "kutova" u obliku slova "T". Izgleda kao "korijen trn", samo izbočina nije pravokutna, već trapezoidna. Žljebovi imaju isti oblik. Treba napomenuti da je cijena takvog rezanja dovoljno visoka.

Trenutno su poznate podvrste T-oblika zglobova drveta:

  • zabravljivi utori na štiftovima umetka;
  • simetrične šiljke u obliku trapeza, nazvane "pećnice";
  • pravokutni šiljci s imenom "poluobojni";
  • asimetrične trapezoidne šiljke - "gluha tava";
  • ravno žlijeb na korijenskom šiljku, uz log house sa svojom pomoći, također je pričvršćena imitacijska zraka.

Postoji još jedan podvrstu ovog privitka: "u šapu". Kada je u šipkama izrezano vodoravno postavljene žljebove i utore u obliku trapeza. Moraju se savršeno približiti. Budući da je prilično teško izvesti takve piljenje, ova vrsta rezanja se rijetko koristi.

Uzdužne metode povezivanja

Metode uzdužnih spojeva.

Pri izgradnji velikih građevina, čija duljina premašuje standardnu ​​dimenziju od 6 metara, potrebno je pričvrstiti duž dvije grede.

U tom slučaju uputa dopušta upotrebu jedne od sljedećih vrsta veza.

  1. Oblique lock.
  2. "Šiljak na jezicima / tipkama uzdužno."
  3. "Polu stabla".
  4. "Korijenska trnja uzdužna."

Time se postavlja pitanje je li moguće drvo pričvrstiti s pojačalom ili drugim metalnim stezaljkama. Moguće je, iako se prakticira rjeđe od korištenja drvenih zatvarača.

Pričvrsne šipke s šiljcima na ključevima prilično su jake. Za takvu vezu, rezovi su izrađeni za identične žljebove na krajevima dviju greda. Zatim su postavljeni čvrsto jedan na drugi, a zatim klinasti oblik umetka od čvrstog drveta se utisne u utor.

Ključevi mogu biti izrađeni od čelika. Njihov oblik je drugačiji - postoje trapezoidni, prizmatični, pravokutni, zupčasti i čak umetci.

Uzdužna poveznica korijen trnja.

Uzdužni nastavak rezane građe "u polu drvo" sličan je sličnim montažnim kutovima. Krajevi spojenih elemenata su izrezani na širinu koja je pola njihove debljine. Snaga grede se povećava korištenjem klinova.

Mogu se zamijeniti čepovima, velikim noktima ili montažnim pločama. Ova vrsta veze je brza i jednostavna. Međutim, njegova čvrstoća je premala za ležajne (vanjske) zidove velike blok-zgrade.

Kada se spajaju na uzdužne šiljke korijena, na jednom kraju greda izrezati žlijebu, na drugu stranu izrezati izbočinu. Da bi se povećala čvrstoća pričvršćivanja, može se postaviti trapezoidno. Zato eliminiraš vodoravno kretanje rešetki u kući.

Povećanje duljine drvene građe uz pomoć "kosog brave" je najsloženija metoda. Međutim, daje najvišu snagu i pouzdanost među svim opisanim metodama.

zaključak

Kutak i uzdužna povezanost drva, kao i pričvršćenje - imitacija drva, vrlo je važna komponenta izgradnje kuće. Pristup njima mora biti izuzetno ozbiljan. Snaga zgrade se konstruira i kvaliteta njegove podstava ovisi o njemu.

U prikazanom videu u ovom članku pronaći ćete dodatne informacije o ovoj temi.
