Stupnjevi armiranog betona: regulatorni dokumenti i značajke

Postoji li GOST za armirano betonske korake? Prema tome što su regulatorni dokumenti marševi i stubišta od armiranog betona? Kako se oni montiraju tijekom gradnje? Shvatimo.

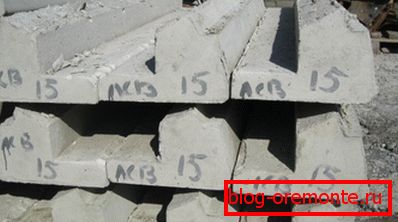

Koraci za ljestve. Materijalni armirani beton.

Popis standarda

Počnimo s regulatornim dokumentima.

koraci Proizvodnju upravlja GOST 8717.0 - 84, usvojen u travnju 1984. Njegovo djelovanje proteže se na proizvode izrađene od teških, laganih i silikatnih betona namijenjenih uređenju stepenica na čvrstim bazama unutar i izvan zgrade.
Marche, osnovi Let stubišta и площадки производятся по ГОСТу за номером 9818-85 из тяжелого и легкого бетона плотностью не менее 1600 кг/м3. Согласно тексту документа, продукция предназначена для устройства лестниц исключительно внутри зданий.

Korisno: GOST 9818-85 sadrži tehnički opis ne samo marševa i stepenica već i betonskih profila proizvedenih za njih.

Standardi sadržaja

Što kažu dokumenti koje smo spomenuli?

GOST 8717.0.-84

Opseg armiranobetonskih koraka koji smo već spomenuli - unutar i izvan zgrade. GOST daje detaljniju definiciju: dopušteno je koristiti ih izvan grijanih zgrada u klimatskim zonama s najhladnijom petodnevnom sezonom, s prosječnom temperaturom od -40 stupnjeva. Dopuštena je kontakcija betona s agresivnim medijima, što omogućuje korištenje proizvoda u proizvodnji (uključujući i poduzeća u kemijskoj industriji).

koraci делятся на следующие категории:

  • LS - glavni.
  • LSV - gornji friz (susjedni na mjestu).
  • LSP - pad liner.
  • LSN - frieze dno.
  • LSS - stan za putnike.

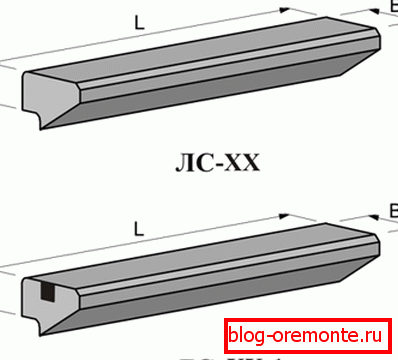

Noge tipova stopala.

Glavni materijal za proizvode je armiranobeton; međutim, glavni LS stadioni do 1,5 metara dugi mogu biti bez armature.

Maksimalno kratkotrajno opterećenje za proizvode od armiranog betona iznosi 6 kPa ili 600 kgf / cm2.

Nuance: dizajnno opterećenje ne uzima u obzir vlastitu težinu pozornice. Međutim, na čvrstoj osnovi mora se potpuno prenijeti na ovu bazu bez učitavanja koraka.

Standard propisuje da su stepeni od armiranobetonskih stepenica napravljeni od čeličnih ugrađenih dijelova za pričvršćivanje ograda. Međutim, kako je dogovoreno s kupcem, hipoteke se mogu zamijeniti utičnicama.

Ravne stube LSS, osim toga, popunjene su hipotekom za pričvršćivanje na kosoura (potpornje grede marša) širine od 155-180 mm; za određeni projekt možete instalirati dodatne hipoteke.

Ako je potrebno, proizvodi se lijevo i desno - ovisno o smjeru stepenica. U pravilu, ovaj parametar utječe samo na mjesto hipoteke ili gnijezda za ugradnju ograde.

Ovisno o projektu i u dogovoru s kupcem, koraci mogu biti isporučeni sa ili bez ugradnih petlji. U drugom slučaju, podrazumijeva se uporaba opreme za utovar posebnim hvataljkama: betonski proizvodi ne mogu biti pričvršćeni.

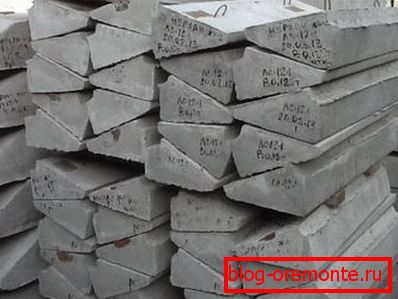

Masivni betonski proizvodi obično se izrađuju s montažnim petljama.

Koraci od laganog betona moraju imati najmanje 15 mm debelog sloja teškog betona ili premaz od habanja od sintetičkih materijala na njihovim licima.

Završetak gornje površine unutar standarda može varirati.

Koje mogućnosti su moguće?

  1. Glatki beton na običnom cementu.
  2. Dekorativni beton - na bijelom, obojenom cementu ili mramornom šljunku.
  3. Mozai betondobivene mljevenjem betona na mramornim ostacima i / ili na bijelim i obojenim cementima.

Koja je veličina koraka stubišta?

  • Širina varira od 900 do 2380 milimetara.
  • Visina se kreće od 100 do 168 mm.
  • Dubina gaznoga sloja - od 260 do 330 mm.

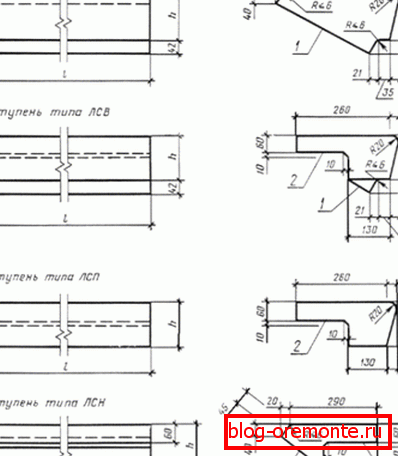

Nekoliko veličina proizvoda.

Stupovi s armiranim betonom složeni su težine od 45 do 187 kilograma. Ako niste iskusni atletski sportaš - očito, nije potrebno poduzimati kretanje i ugradnju tih proizvoda vlastitim rukama, bez opreme za opterećenje.

Varijacije dizajna koraka opisane su srodnim regulativnim dokumentom - GOST 8717.1-84.

obilježavanje

Sastoji se od alfanumeričkih skupina i crtica između njih.

  1. Prva skupina označava vrstu faze i njezine dimenzije, zaokružene cijelim brojevima. Istodobno se ne prikazuje visina od 145 mm.
  2. U drugoj skupini nalaze se slova B - za betonske glavne korake, L - za proizvode od laganog betona i C - za silikat. Betonski betonski predglazni stupovi izrađeni od gustog betona, koji se odnose na vrste osim BOS, nisu označeni drugom alfanumeričkom skupinom.
  3. U trećoj su skupini prisutni:
  • Slike 1, 2, 3 itd., Što ukazuje na prisutnost hipoteka ili gnijezda za ograde. Slika 1 odgovara nacrtu koji je isporučio GOST 8717.1-84; ostali brojevi odnose se na projektnu dokumentaciju.
  • Pismo L označava lijevu izvedbu koraka (za stepenice s ogradom na desnoj strani).
  • Slovo D znači glatku površinu betona na bijelom ili obojenom cementu, slovo W - polirani mozaik površine. Glatki beton na običnom cementu nije označen odvojeno u oznaci.

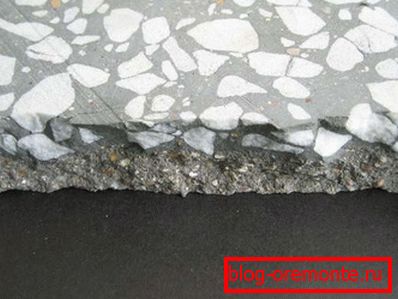

Beton s mramornim ostacima.
  • M znači povećanu otpornost na mraz (mogućnost rada na -40 ° C i niže). P - povećana gustoća, omogućujući korištenje proizvoda s konstantnim kontaktom s agresivnim medijima.

Označavanje uzoraka

Dajmo nekoliko primjera i analizirati ih.

LSV12-L-Y Gornji stup frizera LSV namijenjen je za širinu od 1200 mm. Visina - 145 mm. Materijal je lagani beton. Mozaik s poliranom površinom.
LS12.17 Vrsta - BOS (osnovno). Dužina - 1200 mm, visina - 168 mm. Materijal je teški beton s glatkom (ne-poliranom) površinom lica.

Tehnički zahtjevi

GOST za montažne stepenice i korake za njih nameće određene zahtjeve o korištenim materijalima i, naravno, kvaliteti gotovog proizvoda.

  • Tlačna čvrstoća betona za vanjske stube ne smije biti manja od stupnja B25. Za unutarnje ljestve dopuštena je uporaba betona marke B15.
  • Prosječna gustoća svjetlosnih i silikatnih betona ne smije biti manja od 1800 kg / m3.
  • Za proizvode namijenjene za rad na otvorenom, u neprikladenim prostorijama ili pri konstantnoj relativnoj vlagi iznad 60%, ventil je zaštićen od korozije. Metoda je specificirana u projektnoj dokumentaciji.

Korisno: tradicionalno se koristi za zaštitu boja. Međutim, sada je lako pronaći učinkovitiji lijek na tržištu - pretvarač fosfatne hrđe koji stvara izdržljivi film kemijski pretvorenih željeznih oksida na površini korozivnog nestabilnog čelika. Cijena materijala počinje od 200 rubalja / kg.

Pretvarač hrđe

GOST 9818-85

Standard specificira proizvodnju proizvoda sljedećih vrsta:

Let stubišta Upišite LM - ravne marševe bez stepenica friza. Tip LMF - rebrast, s frizerskim koracima.

Upišite LMP - rebrastu poluplatu (oba ili samo vrh).



entryways Tip 1LP - stan, namijenjen maršama LM.Tip 2LP - rebrastom za marševe LM.

LPF - rebrast, kompatibilan sa maršama LMF.

BOB - rebraste poluplane i platforme za marševe LMP.

Gornji stupovi 1LN namijenjen polaganju na obične i donje stupnjeve marševa. 2LN je složen na gornjim stadijima i platformama.
Na fotografijama s polu platformama.

Procijenjena opterećenja bez vlastite težine su:

  • 360 kgf / cm2 za stambene zgrade.
  • 480 kgf / cm2 za javne zgrade i industrijsku izgradnju.

Svi elementi se mogu napraviti u lijevom i desnom izvršenju.

Opcije površine se neznatno razlikuju od gore navedenih, unutar prethodnog standarda:

  1. Гладкая поверхность бетона na običnom cementu.
  2. Temeljna površina od betona na bijelom cementu, cementom od betona ili mramornim šljunkom.

Objasnite: ova vrsta završavanja dopuštena je samo za slijetanja i nadzemne grede.

  1. Osim toga, mjesta mogu biti gotovi s keramičkim pločicama, što osigurava maksimalnu otpornost na trošenje površine.

obilježavanje

Она и здесь состоит из нескольких групп, разделенных дефисами (см.также статью «Шлакобетон – все, что нужно знать о данном виде материалов»).

Prva grupa označava vrstu stavke i njegove dimenzije. Općenito, duljina i širina su u decimetrima; za stubište, njihova je visina dodatno naznačena (projekcija na vertikalnu ravninu).

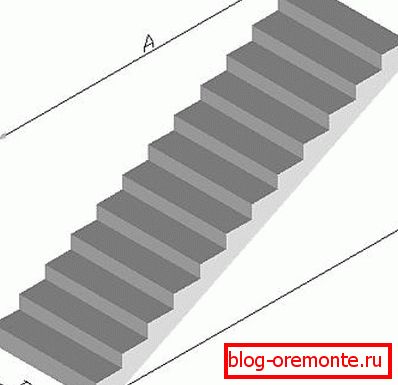

Označavanje označava dimenzije A, B i H.

Nuance: za LMP ožujak s jednom gornjom polu-platformom, duljina je označena jednaka duljini marša s dvije poluplatice koje pripadaju istom tipu.

Pismo B u prvoj skupini znači da se suočavamo s posljednjom platformom ili gredom za fakturu za gornji konačni korak.

Druga grupa sadrži:

  • Za platforme i marševe - izračunati opterećenje (slika 4 odgovara opterećenju od 360 kgf / cm2, slika 5 - 480 kgf / cm2).
  • Za nadzemne grede - lijeva verzija i vrsta površinske obrade (Ś - polirani mozaik, a odsutnost slova označava glatku betonsku površinu).

U trećoj skupini može biti prisutna:

  • Pismo L, što označava lijevu izvedbu marša ili platforme.
  • Slovo K za jastučić označava prisutnost potpornih konzola. Pismo M je tehnološki otvor za smeće. Pismo Y - dobiti kako bi podržao marš.
  • U slučaju LMP ožujka, broj 1 označava izduženu gornju polu-platformu, 2 označava izduženu donju polu-platformu, 3 označava odsutnost donje polu-platforme.
  • W - ponovno polirana površina mozaika, K - okrenuta keramičkim pločicama.

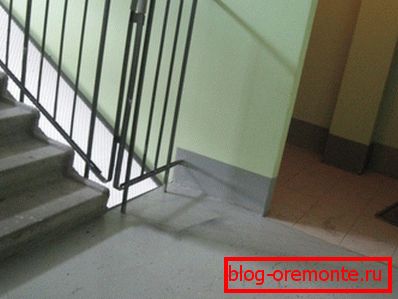

Glatke površine betona ne pojavljuju se na naljepnici.
  • Slovo C govori o povećanoj seizmičkoj stabilnosti strukturalnog elementa ljestvice. Takvi se proizvodi koriste u izgradnji zgrada namijenjenih za 7-9 točaka na Richterovoj ljestvici.

Označavanje uzoraka

LM27.11.14-4L Ožujak LM s dužinom od 2720 i širinom od 1050 mm. Visina vertikalne projekcije - 1400 mm. Izračunato opterećenje - 360 kgf / cm2. Površina je glatki beton.
1LN14.32-W Nalazi se na gazištu 1LN duljine 1350 mm sa širinom od 320 mm. Mozaik s poliranom površinom.

Tehnički zahtjevi

Oni se odnose na vrstu upotrijebljene armature, abraziju površine, kvalitetu betona i maksimalno dopuštena odstupanja u linearnim dimenzijama.

instalacija

Kako su montirane armirano betonske stubište, stupnjevani koraci i drugi elementi stepenice? Jasno je da se ovaj rad rijetko radi rukom s nekorisnom osobom; također je jasno da profesionalni graditelj teško treba instalacijske upute.

Ako je tako - pozornost ćemo obratiti samo na glavne točke.

  • Za poravnanje marševa koristili su se drveni predlošci.
  • Ugradnja marševa i platformi izrađenih uz pomoć dizalice. Ogrlice se pričvršćuju na montažne petlje; u slučaju njihove odsutnosti, koriste se čelični steznici od profilirane cijevi.

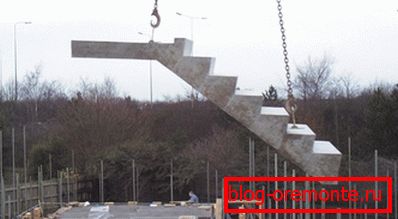

Marsh podiže petlje za montažu dizalice.
  • Lapping na željeno mjesto izvodi se ručno, crowbars. Marš je prvi set ruba na donjoj platformi; gornji rub je podešen na željeni položaj i pohranjen je na podlogu cementnog morta.
  • koraci могут устанавливаться на косоуры как с помощью тяжелой техники, так и вручную.

Da biste pojasnili: jasno je da se samo koraci koji teže do 80-100 kg mogu biti montirani ručno. Nosivost i ugradnja koraka težine 150-180 kg nije samo problematičan, već i opasno.

  • koraci укладываются вдоль марша снизу вверх. На край нижней ступени набрасывается песчано-цементный раствор, после чего сверху устанавливается следующий элемент лестницы. Проступи просто укладываются на раствор.
Shema sklapanja marša iz vrste koraka.
  • Kako bi se napravile montažne rupe koje nisu predviđene za izradu elemenata, koristi se abrazivno rezanje armiranog betona - betona s dijamantnim krugovima, rebara - s uobičajenim kružnim krugovima za metal ili rezač plina.

Treba imati na umu da neuspjeh armature oštro slabi strukturu: tijekom izgradnje višekatnih građevina, takva izmjena je zabranjena. Dijamantno bušenje rupe u betonu, zajedno s uobičajenim bušilicama, koristi se za izradu dodatnih utora pri ugradnji ograda.

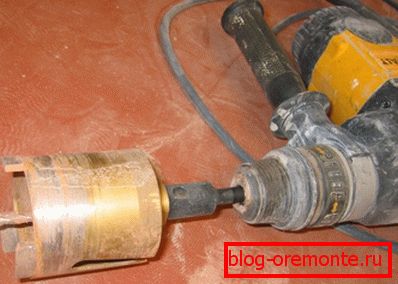

Mali otvori za komunikaciju izrađeni su s dijamantnom krunom.

zaključak

Будем считать наше знакомство с железобетонными лестницами и производимыми для их сборки изделиями состоявшимся (см.также статью «Железнение бетона: способы, материалы, последующая обработка»).

Kao i obično, video u ovom članku nudi više informacija čitatelju. Sretno!
