Stupovi od armiranog betona za uređenje okvira

Ogroman broj ljudi pri spomenu takve riječi kao "stupac" odmah podsjeća na antikne, ukrasne spomenike arhitekture i zgrade sa širokim rezbarenim stupovima koji podupiru strop. Pored takvih arhitektonskih objekata koji obavljaju dekorativnu funkciju, postoje armirani betonski stupovi industrijskih objekata koji obavljaju funkciju potpore za održavanje okvira zgrade.

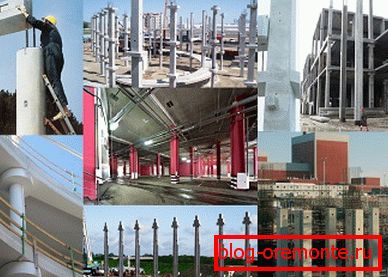

Proizvodi od betonskih proizvoda podupiru industrijsku konstrukciju

Značajke dizajna

Stupovi izrađeni od armiranog betona preuređuju vertikalne proizvode s relativno malim dimenzijama poprečnog presjeka, u usporedbi s njihovom visinom ili dužinom.

Takve građevinske elemente uglavnom se koriste za izradu okvira okvira ili okvira, a također se koriste kao nosivi nosači ostalih građevinskih elemenata:

  • grede;
  • Rigel;
  • Greda.

Osnovna svojstva i značajke

Stupovi od betonskih proizvoda su proizvodi koji posjeduju sljedeći skup svojstava:

  • Visoka otpornost na agresivne utjecaje na okoliš;
  • Potpuno pridržavanje navedene sposobnosti nošenja;
  • Otpornost na razne seizmičke učinke;
  • Ispitivanje vlage;
  • Otpornost na temperature zamrzavanja.

Upute za odabir određenog dizajna pružaju referentnu točku za usklađivanje sa sljedećim parametrima:

  1. Podaci dobiveni kao rezultat genealoškog istraživanja;
  2. Vremenske uvjete i klimatske zone u kojima će se upravljati;
  3. Visina zgrade u izgradnji ili njezina visina;
  4. Funkcionalna svrha zgrade, u izgradnji koje su stupci uključeni.

Glavna i najvažnija tehnička karakteristika podupirača betonskih ležajeva je upravo nosivost. Što je veći učinak ovog parametra, niži se stupac nalazi u zgradi. Proizvodi s najvećom nosivosti mogu se koristiti za izgradnju nižih etaža ili podruma.

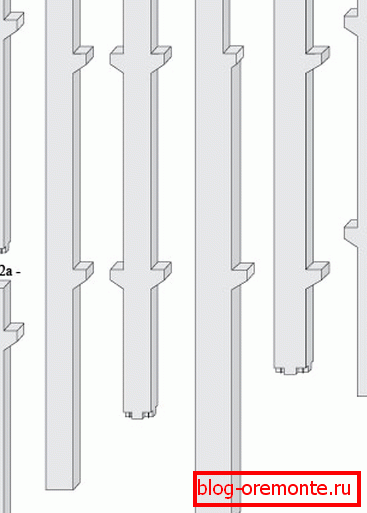

Raspon oblika

Za višekatne zgrade obično se koriste kolone, čija je konstrukcija opremljena s nekoliko izbočina na konzoli na visini od 2,5 i 3 metra. Oznake ove vrste označavaju kraj poda, jer upravo na njima stropne grede su fiksirane za uređenje sljedeće razine. Tako se formira okvir visokih zgrada.

Stupovi, koji se koriste za podizanje zgrada na jednom katu, veći su i ne predviđaju projekcije. Takve potpore mogu se koristiti za izgradnju industrijskih ili poljoprivrednih prostora.

Regulatorna dokumentacija

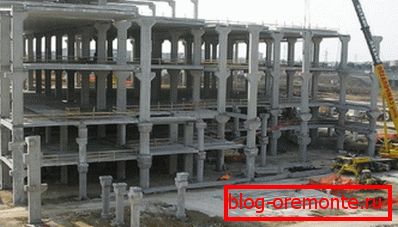

Proces izgradnje

Za konkretne proizvode ove vrste tretiraju se visokim stupnjem odgovornosti i čine najstrože zahtjeve. Elementi ove vrste izrađuju se u skladu s standardiziranom dokumentacijom. Oni proizvode veliki broj različitih testova i testova za snagu, pouzdanost, krutost i sposobnost da se odupre pucanju.

Svi osnovni zahtjevi i standardi za podršku konkretnim proizvodima sadržani su u sljedećim dokumentima:

  • GOST 25628 od 1990. godine regulira parametre stupova za izgradnju jednokatnih zgrada;
  • GOST 18979 iz 1990. godine uređuje parametre stupova za izgradnju višekatnih zgrada;

Obratite pažnju! U tim državnim standardima, stupovi stupova dodjeljuju se takvom oznakom "SK.40.2.5-1". Ova oznaka pokazuje da je duljina takvih elemenata 0,4 m, a njihova širina je 0,2 m.

  • Serija AI 04-1 regulira parametre proizvoda kako bi se stvorio vezni okvir;
  • Serija 1.423.1-3 / 88 određuje parametre stupaca, koji su osnova za izgradnju jednosobnih prostorija za industrijsku uporabu;
  • Serija 1.823.1-2 navodi karakteristike proizvoda za izgradnju objekata u poljoprivredne svrhe.

Cijena tih proizvoda pripada kategoriji dovoljno visoka i stoga je važno pratiti da je potrošeni novac opravdan. Parametri izdržljivosti i čvrstoće stupova od armiranog betona nemaju analogije u cijelom asortimanu betonskih proizvoda. Ove su karakteristike koje uzrokuju da se stupovi postanu ti proizvodi oko kojih se gradi zgrada.

Koji su stupovi izrađeni?

Oklopljeni proizvod

Odabirom materijala za izradu takvih nosivih struktura odgovara velika pažnja, jer ovisi o njemu glavni pokazatelji gotovog proizvoda. Moderni elementi izrađeni su primjenom rješenja marke od M300 do M600 s ojačanim okvirom, napravljenim uz pomoć krutih šipki i žice. Ojačanje od čelika može biti napeto ili neozlijeđeno.

To je čvrsti čelik koji će omogućiti da kolona imaju potrebnu razinu snage, izdržljivosti i sposobnosti da prođu ogromne opterećenja od podnih ploča.

Ugradnja armiranobetonskih stupova vlastitim rukama izrađuje se u specijaliziranim čašama ili monolitnim temeljima. Temelji stupova su proizvodi koji su također izrađeni od armiranog betona. Takvi elementi jednostavno imaju veliku marginu sigurnosti, što im omogućuje da sigurno drže proizvode ove vrste, isključujući kretanje i nagib.

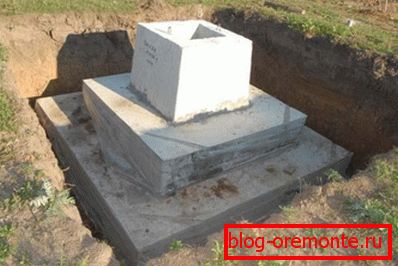

Na fotografiji - temelj za instalaciju

Klasifikacija proizvoda

Postoji nekoliko vrsta klasifikacija takvih betonskih konstrukcija za različite karakteristike i karakteristike gotovog elementa.

vrste

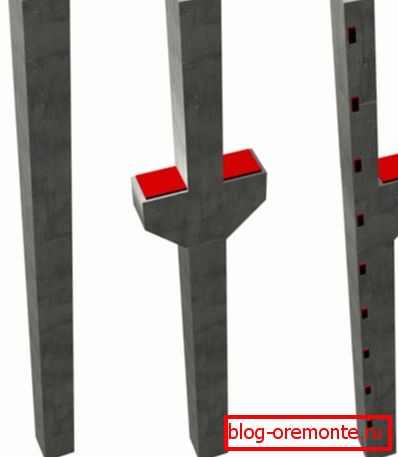

Glavne vrste

Pojavom takvih struktura podijeljeni su u dvije glavne skupine:

  1. Uz konzole - za izgradnju objekata podignutih uz pomoć dizalica mosta:
  • Pravokutni - za zgrade s visinom od 9,6 m;
  • Dvodijelna - za zgrade s visinom od više od 9,6 m;

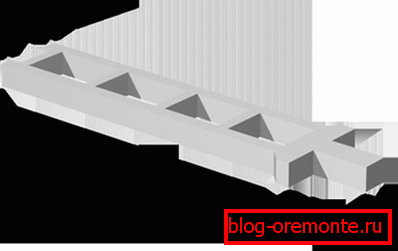

Dvodijelni proizvod

Obratite pažnju! Proizvod ovog tipa sastoji se od dijela gornjeg dijela dizalice, na kojemu se preklapaju i dijela dizalice, koji služi kao podloga za gredu i uzima opterećenje od preklapanja.

  1. Nekontrolirano - za izgradnju zgrada koje su izrađene bez korištenja mostnih dizalica.

Jedinstvene dimenzije armiranobetonskih stupova s ​​konzolama također su podijeljene ovisno o vrsti poprečnog presjeka:

  • S pravokutnim presjekom - 400/400, 400/600, 400/800, 500/500, 500/600, 500/800 (mm);
  • S dvije sekcije - 400/1000, 500/1000, 500/1300, 500/1400, 500/1550, 600/1400, 600/1900, 600/2400 (mm).

Po odjeljku

Prema vrsti presjeka strukture može biti:

  • okrugla;
  • pravokutni;
  • Trg.

Proizvodnjom tehnologije

Prema načinu na koji je izrađena, struktura potpore može biti:

  • monolitan, Proizvodnja se izrađuje izravno na gradilištu lijevanjem betonske otopine u oplatu, koja je unaprijed postavljena armaturni okvir;

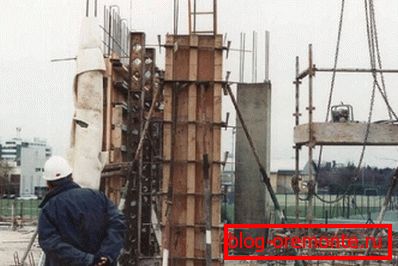

Lijevanje monolitnih proizvoda na gradilištu
  • Nacionalni tim, Podupirači ove vrste potpuno su proizvedeni u industrijskim uvjetima kod proizvođača. Prijevoz takvih proizvoda na gradilište obavlja se specijalnom opremom.

Po položaju

Ovisno o položaju stupca u kreiranoj armiranobetonskoj strukturi zgrade u izgradnji, proizvodi se dijele na:

  • Srednji stupovi;
  • Stupci zadnjeg reda;
  • Prednji proizvodi.

Fasadni elementi imaju povećanu konzolu koja pruža mogućnost podupiranja fasadnih premaza na njemu. Otvori na ovoj konzoli namijenjeni su komunikacijskim uspavanima.

Tu su i fasadni proizvodi s dugim konzolama za uređenje balkona i loggija.

Neke značajke proračuna

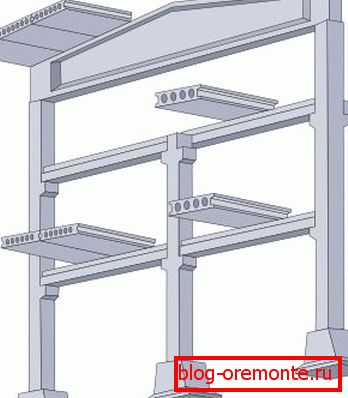

Skica konstrukcije okvira

Parametri kao što su duljina, dostupnost ugrađenih elemenata, poprečni presjek i nosivost kolone određeni su metodom proračuna u fazi projektiranja. U velikom broju slučajeva koristi se upravo prefabricirani betonski proizvodi koji imaju dugu, jednaku dva kata konstruirane strukture.

Stručnjaci preporučuju korištenje betonskih rješenja marke od B-15 do B-25. Pa, za proizvode koji će se koristiti u izgradnji prvog kata primjenjuju se rješenja iz B-25 na B-30, ali ne i više.

Prva stvar koju treba utvrditi uz pomoć izračuna je područje poprečnog presjeka betonskih proizvoda, što će omogućiti očuvanje uniformnosti kompresije. Ta je vrijednost određena sljedećom formulom:

A = F / Rb, gdje:

  • A je područje presjeka proizvoda;
  • F - tlačna sila;
  • Rb je čvrstoća konkretne otopine u kompresiji.

Primjer izračuna armiranobetonskih stupova:

F = 50 tona. Betonska marka B15 ima čvrstoću na pritisak od 200 kgf / cm2.

A = 50000/200 = 250 cm2

Strana kvadratnog dijela bit će jednaka:

A = v250 = 16 cm.

Nakon što je poznato područje poprečnog presjeka, potrebno je izračunati uzimajući u obzir koeficijente koji označavaju radne uvjete, točnost ugradnje i druge uvjete koji mogu povećati dimenzije presjeka. Također biste trebali uzeti u obzir ekscentričnu kompresiju uzimajući u obzir slučajnu ekscentričnost i fleksibilnost stvorene strukture koja se povećava razmjerno visini proizvoda.

Ovi izračuni mogu biti tako glomazni i složeni da je njihova proizvodnja često povezana s velikom vjerojatnošću pogrešaka. A s trenutnim mogućnostima modernog računanja, jednostavno je neprikladno izvršiti takve izračune ručno. Pa, ako odredite da je područje poprečnog presjeka stupca neophodno u, tako da kažem, uvjeti na terenu onda ćete, naravno, morati računati ručno.

U svakom slučaju, izračun mora uzeti u obzir ne samo vlastitu snagu stupca, već i mogućnost njezine interakcije s temeljima i strukturom poda. Dakle, izračunani poprečni presjek trebao bi se povećati barem iz konstruktivnog pogleda na ojačanje strukture.

Što treba razmotriti prije kupnje

Shema polaganja skladištenja i transporta

Prije nego kupite stupce za izgradnju zgrade ili prostorije industrijskog ili poljoprivrednog tipa, trebali biste pronaći proizvođača koji može kupiti proizvode dobre kvalitete po razumnoj cijeni.

Kako bi naručili i kupili potpornu armiranobetonsku strukturu, bit će potrebno dostaviti sljedeće podatke:

  • Skup radnih crteža za koji je dizajniran traženi stup;
  • Procjena visine i visine;
  • Oblik;
  • Veličina poprečnog presjeka;
  • Dostupnost ugrađenih dijelova;
  • Položaj građevinskog zemljišta kako bi se pravilno izračunali troškovi prijevoza gotovog proizvoda.

U zaključku

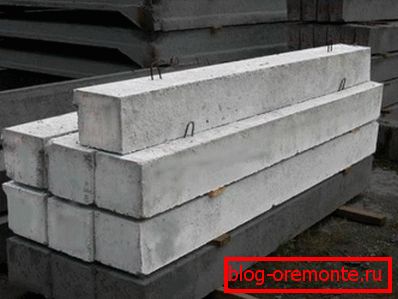

Betonske rekvizite

Stupci - iznimno važan, izdržljiv i pouzdan proizvod za izgradnju zadataka. Odabirom takvih podupirača trebate voditi podatcima koji GOST ukazuje na armiranobetonske stupove za industrijske građevine, poljoprivredne, jednokatnice i više etaže. Uz ove regulatorne dokumente treba se također osloniti na izračun ekscentrično komprimiranog stupca armiranog betona, koji nužno mora biti prisutan u projektu.

Pa, sastavljanje armiranobetonske podloge nije teško, sve dok proizvod ima sve deklarirane karakteristike, jer čvrstoća i pouzdanost strukture ovisi o njima. I video u ovom članku će vam reći još više o takvom važnom elementu za izgradnju kao ojačani betonski stupci.
