Tmo za betonsko grijanje: namjena, karakteristike, oprema

Grijanje betona TMO je tehnologija koja omogućava polaganje i lijevanje gotovog betona u monolitnoj konstrukciji na negativnim temperaturama bez ometanja tehnološkog procesa, osiguravajući materijal s normalnim uvjetima zrenja i otvrdnjavanja. Želimo reći o svrsi i obilježjima opreme za transformatorsko grijanje betona.

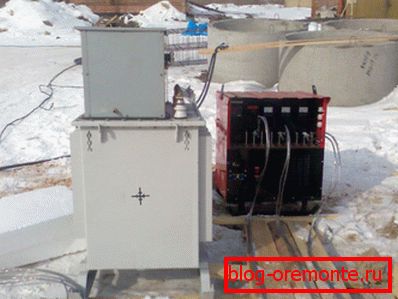

Slika prikazuje transformator za grijanje betona u pogonu.

Betonsko grijanje

imenovanje

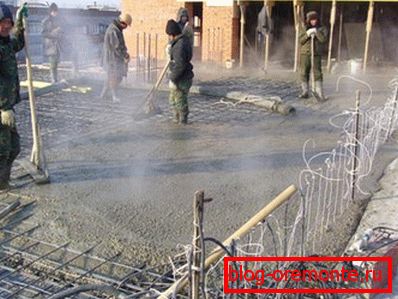

Upute za postavljanje zahtijevaju pridržavanje režima temperature.

Beton je umjetni kamen, dobiven nakon otvrdnjavanja posebno odabranog rješenja veziva i agregata, zatvorenih vodom. Postupak stvrdnjavanja osigurava reakcija cementne hidratacije koja zahtijeva portland cement i vodu u tekućem stanju.

Unatoč pravilnom planiranju i ozbiljnoj organizaciji građevinskih aktivnosti, zimi nije moguće izbjeći rad. Kao rezultat toga postoji potreba za postavljanjem monolitnih struktura betona ili lijevanja na negativnim temperaturama, što zahtijeva određeni pristup radu i posebnu tehnologiju polaganja.

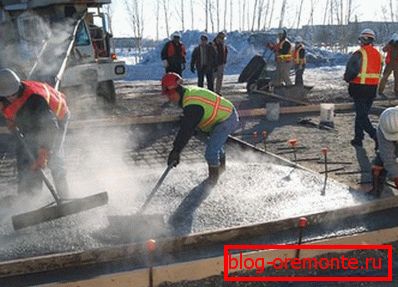

Zimsko betoniranje zahtijeva poseban pristup.

Kao što ste mogli nagađati, kada temperatura zraka pada ispod nula stupnjeva Celzijusa, voda u betonskoj otopini počinje zamrzavati i kristalizirati, što uzrokuje reakciju hidratacije zbog nedostatka slobodne tekućine. Kao rezultat, beton ne dobiva snagu dizajna i ne može obavljati svoje zadatke.

  Obratite pažnju! Postoji mišljenje da nakon odmrzavanja betona i dalje dobiva snagu i dozrijeva, kao da se ništa nije dogodilo. Međutim, to nije tako: materijal neće moći dobiti izračunatu snagu i bit će još gore u svim aspektima.

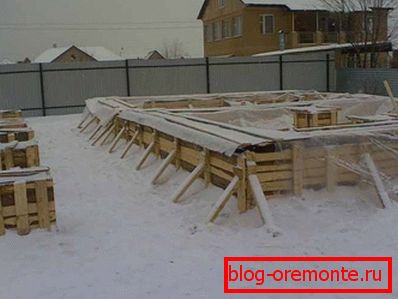

Mogućnost obavljanja posla zimi može znatno ubrzati izgradnju.

Jedini način da se spriječi zamrzavanje vode u otopini je zagrijavanje. To omogućuje materijalu da dobije glavnu snagu za razdoblje kada će gotovo sva voda reagirati na hidrataciju cementa i praktički nema slobodne tekućine u betonu.

  Obratite pažnju! Grijanje betona omogućuje vam ubrzanje vremena gradnje, optimalno organiziranje stadija, smanjenje troškova jednostavne opreme i sezonskog nedostatka materijala i rada.

sredstva

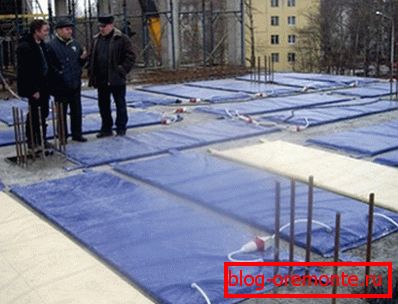

Za grijanje možete koristiti infracrveno zračenje.

Postoje razni načini za zagrijavanje betona za zimsko polaganje i lijevanje.

Takve se tehnologije koriste s različitim frekvencijama:

  • Izgradnja skloništa, teplushka, nadogradnji i drugih građevina koje sprječavaju izravni kontakt radnog područja hladnim zrakom, Često se koristi u kombinaciji s grijačima za električno, kruto gorivo, dizel ili plin. Odnosi se na skupe i neučinkovite metode, neprikladne za objekte velikih razmjera;
  • Koristite grijane oplate, Pretpostavlja postojanje posebne opreme za izgradnju oplate s grijaćim elementima, kao i kompleks priključnih i opskrbnih žica, transformatora i sustava automatizacije za upravljanje i zaštitu sustava. Prikladno za male građevine, zidove i druge standardne elemente;
  • Elektronsko grijanje betona, Na temelju toplinskog učinka karakterističnog za prolaz električne struje kroz vodič s otporom, samo rješenje ovdje je rješenje sama. Ima nisku učinkovitost i visoke troškove energije, prikladan je za lijepljenje vertikalnih zidova, dijafragme i stupova;
  • Betonsko grijanje с помощью провода ПНСВ (1, 2), Unutar oplate nalazi se posebna žica koja se zagrijava kada struja struje prolazi kroz njega. Zagrijavanje betona s TMO-om i žicama karakterizira prilično visoka učinkovitost i niska potrošnja energije, pogodna za različite, uključujući masivne i nestandardne strukture, karakterizira složena priprema;
  • Infracrveno grijanje, Ovdje se otopina grije posebnim zračenjima, međutim, postoji problem isparavanja vode. Metoda je pogodna za ploče i male horizontalne i tanke stijenke;
  • Indukcijsko grijanje, Na temelju fenomena elektromagnetske indukcije: zavojnica s vodičem stvara izmjenično elektromagnetsko polje koje inducira struju u kavezu za ojačanje strukture, zbog čega se zagrijava. Razlikuje se u skupe opreme i složen izračun broja okreta i toplinskog učinka.

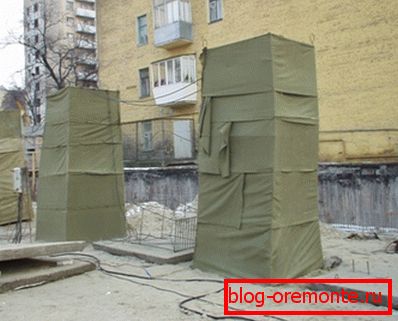

Izgradnja skloništa - popularan način borbe protiv mraza.

Obratite pažnju! Analiza svih metoda za povećanje temperature otopine omogućuje odabir grijanja pomoću žica kao najsvestranijih i učinkovitijih, relevantnih za strukture različitih veličina i oblika i pogodne za rad s velikim količinama betona.

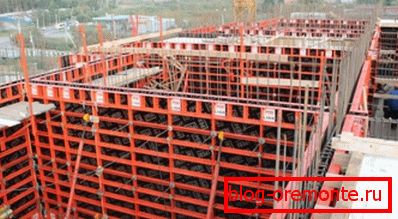

Grijaće oplate su moderno rješenje.

Dalje, smatramo glavnim izvorom električne energije za sustave električnog grijanja za betonske transformatore i stanice koje pretvaraju mrežni napon na prihvatljive vrijednosti kao i opskrbu i prilagodbu radne struje u pogonu.

oprema

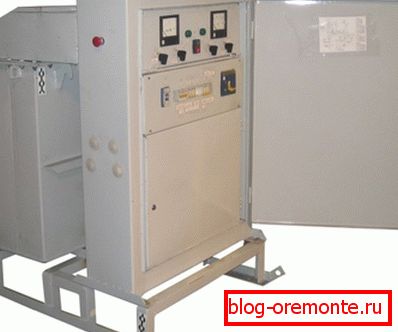

Najčešća transformatorska stanica KTPTO-80.

Za primjenu električnog grijanja potrebna je posebna oprema. Uz toplinske žice ili elektrode, trebat će vam izvor napajanja s navedenim parametrima struje i napona na izlazu.

Najčešći tip opreme je stanica KTPTO-80 na TMTO-80 / 0,38 U-3 transformatoru energije. To je rashladni transformator sa hlađenjem na ulje i trofazni namotaj od tri kotača s snagom od 80 kW.

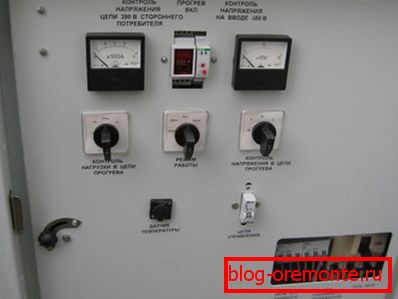

Upravljačka ploča betonske stanice za grijanje.

Izlazni napon (LV) je 42 V, ulazni napon (HV) je 380 V. Frekvencija struje napajanja je 50 Hz, potrebno je napajanje trofazne snage 2,5 kVA. Na bočnoj strani SN dostupni su takvi stupnjevi napona praznog hoda - 55 V, 65 V, 75 V, 85 V i 95 V.

Moć navijanja transformatora snage sa strane NN iznosi 2,5 kVA, struja na strani SN na naponu od 55-65 V do 520 A, pri naponu od 75 - 85 - 95 V - 471 A.

U automatskom načinu rada, moguće je podesiti temperaturu električnog grijanja u rasponu od 20 do 100 stupnjeva Celzijusa. Snaga od 80 kW omogućuje zagrijavanje do 90 m3 betona.

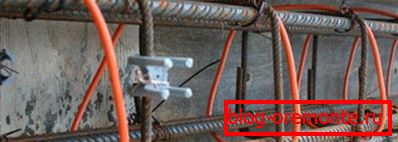

Žica je postavljena i učvršćena na kavez za pojačanje.

Stanica je opremljena energetskim transformatorom u kućištu, zaštitnim kućištem s vratima koja olakšavaju pregled i popravak jedinica, upravljački i zaštitni modul u slučaju nužde, nosači, saonice ili okvir za transport opreme. Težina transformatora je 665 kg, dimenzije - 147x140x101 mm.

Cijena opreme varira od 90 do 120 tisuća rubalja, a najam je oko 10% cijene po danu. Spajanje postaje i stavljanje u pogon s opterećenjem obavlja profesionalni inženjer energije, nepoželjno je samostalno raditi, štoviše, zabranjeno je izradom propisa i sigurnosnih tehnika. Energetski inženjering trebao bi imati standardnu ​​toleranciju od 1000 V.

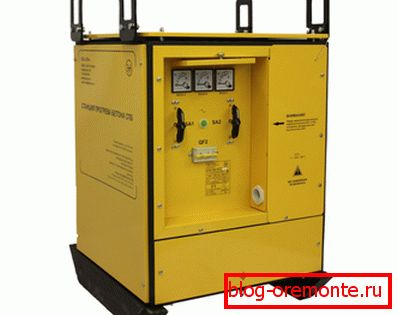

Moderna verzija lagane opreme.

Obratite pažnju! Stanica se može koristiti kao izvor energije za električne alate s naponom od 42 V i za osvjetljavanje objekta. Ne izvodi se rezanje armiranog betona s dijamantnim krugovima i dijamantnim bušenjem rupa u betonu s takvim naponom.

zaključak

oprema для трансформаторного прогрева бетонного раствора во время зимней укладки позволяет значительно ускорить строительство и оптимизировать организационные процессы относительно сезонов и времен года.

Videozapis u ovom članku pokazat će uređaj u radu i pomoći u razumijevanju njegove upotrebe.
