Ugradnja armiranobetonskih konstrukcija: regulatorni

Predmet ovog članka je armirano betonsko ležište i ograđene konstrukcije. Moramo se baviti njihovim klasifikacijama i upoznati se sa zahtjevima za instalacijski rad, kao što je navedeno u postojećim regulatornim dokumentima.

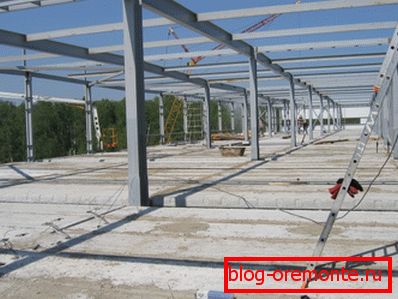

Izgradnja industrijske zgrade. Podne ploče - ojačani beton, ležajni okvir - čelik.

klasifikacija

Koje vrste armiranobetonskih konstrukcija koriste u gradnji?

  • monolitan, Najočitiji primjer su moderni monokulturni stambeni objekti. Ležajni okvir zgrade se baca na mjestu u odstranjivom oplatu; nakon niza čvrstoće betonom, podižu se zidovi i pregrade svjetlosnih poroznih materijala
  • montažni, Uzorak ovog dizajna je panonska kuća: izrađena je od montažnih elemenata. U pravilu, ugradnja predgotovljenih betonskih konstrukcija svodi se na ujedinjenje strukturalnih elemenata armature zavarivanjem i betoniranjem zglobova.

Korisno: ova tehnologija, među ostalim, omogućuje uporabu strukturnih elemenata s unaprijed naglašenim pojačanjima. Šipke za pojačanje koje se grije visokim strujama, hlađenje, rastu i time povećavaju čvrstoću proizvoda za savijanje. Metoda proizvodnje armiranog betona s naponom za pojačanje podrazumijeva industrijske uvjete.

  • Montažne - monolitne, Ovaj tip konstrukcije uključuje, na primjer, preklapanje ploča postavljenih na monolitne nosače.

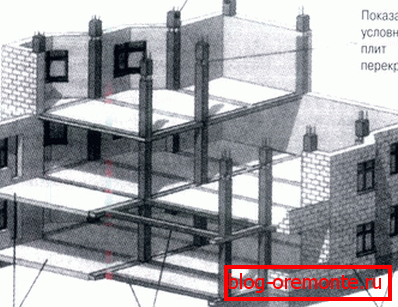

Tipični kombinirani dizajn. 1 - monolitni stupci; Ploče od 2 kata; 3 - monolitni vijci; 4 - vanjske zidove blokova gaziranih betona.

Osim toga, izgradnja zgrada i industrijskih postrojenja u jednoj strukturi može kombinirati različite elemente. Zajednička montaža armiranobetonskih i čeličnih konstrukcija koristi se, na primjer, pri stvaranju otvorenih skladišta pored zgrade: grede ili krovišta nadstrešnice kuhaju se u ugrađene dijelove u betonu ili sidre u monolit.

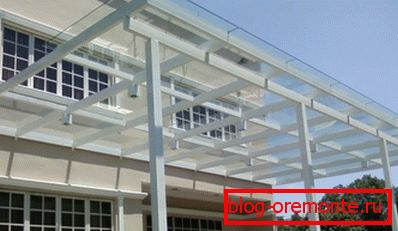

Nadstrešnica pokraj zida zgrade.

Regulatorni dokumenti

Koje dokumente reguliraju ugradnju proizvoda od armiranog betona?

Naziv i broj dokumenta sadržaj
GOST 10922-90 Opći tehnički uvjeti za proizvodnju armature i ugrađenih proizvoda, njihovi zavareni spojevi.
GOST 14098-91 Vrste, izvedbe i dimenzije zavarenih spojeva spojnica i ugrađenih dijelova.
SNiP 3.03.01-87 Metode za izgradnju ležaja i ograde, materijala i tehnologije za glavna djela koja se koriste u tu svrhu.

Moramo se upoznati s sadržajem posljednjeg dokumenta: sadrži najpotpuniju informaciju o instalacijskom radu.

SNiP 3.03.01-87

Dokument se odnosi na sljedeći popis radova:

  • Izgradnja monolitnog betona i armiranobetonskih zidova, greda, stupova, podova i ostalih potpornih i ograđenih građevina.

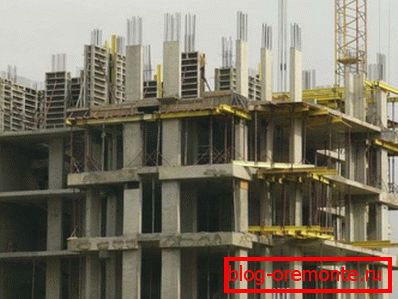

Monolitna stambena izgradnja jedan je od posebnih slučajeva korištenja SNiP-a.
  • Ugradnja armiranobetonskih i montažnih metalnih konstrukcija na gradilištu.
  • Zavarivanje montažnih spojeva metalnih konstrukcija, zavarivanje armaturnih spojeva proizvoda od armiranog betona i ugrađenih dijelova u njih.
  • Izgradnja kamenih, keramičkih, silikatnih i betonskih blokova.

Rad započinje pripremom PPR-a (projektni rad). Projekt treba, između ostalog, sadržavati izjavu o redoslijedu glavnih operacija, uzimajući u obzir sigurnost i prilagodljivost gradnje.

Svi korišteni materijali moraju biti u skladu s primjenjivim standardima i / ili specifikacijama.

Pogledajmo osnovne zahtjeve SNiP-a.

Skladištenje i preseljenje

Pri skladištenju konstrukcijskih elemenata treba se temeljiti na brtvama pravokutnog poprečnog presjeka debljine od najmanje 30 milimetara. U slučaju složenih skladišta, brtve se trebaju nalaziti na istoj vertikalnoj liniji.

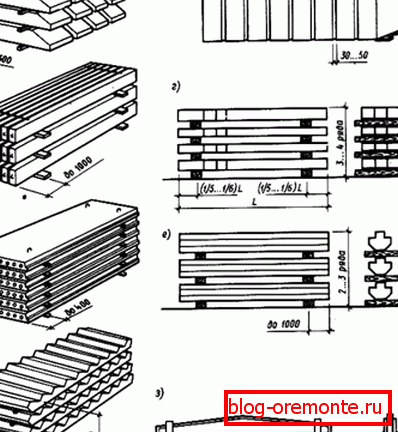

Sheme skladišnih proizvoda različitih vrsta.

Oslobađanja ojačanja zaštićene su od oštećenja. Zaštita zahtijeva i površine, opremljena računom kako bi se osigurala bolja prianjanja na beton.

Skladištenje se vrši uzimajući u obzir redoslijed ugradnje. U tom slučaju, tvornička oznaka mora ostati vidljiva.

Metalni zatvarači (vijci, matice, itd.) Pohranjeni su isključivo u zatvorenim prostorima; treba ih razvrstati po veličini, razredu čvrstoće i u slučaju proizvoda visoke čvrstoće - po seriji.

Zabranjeno je premještanje bilo kojeg proizvoda vlaknima. Za kretanje ili davanje mjesta radova upotrebljava se oprema za podizanje. Slinging se obavlja na montažnim šarkama ili na mjestima navedenim u radnim crtežima.

Navedite: ENiR za ugradnju i građevinske radove (dokument koji sadrži jedinstvene standarde i cijene) temelji se na kretanju robe s težinom do 50 kg na udaljenosti do 30 metara vlastitim rukama, bez korištenja opreme za punjenje.

Metoda pomicanja treba isključiti pomicanje remena i oštećenje armature. Spriječite proizvode za izdavanje ventila. Položaj elementa pri podizanju mora biti što bliži obliku (npr. Zidna ploča se dovodi na radilište u vertikalnom položaju, a podna ploča je vodoravna).

Ugradnja stuba. Proizvod se isporučuje na mjesto ugradnje u radnom položaju.

Elementi rastu bez jerking i swinging; željena orijentacija u prostoru se postiže pomoću kašnjenja (jedan za vertikalno orijentirane elemente i najmanje dva za horizontalne dijelove strukture).

Uspon se provodi u dva koraka:

  1. Proizvod se povećava na 20-30 cm kako bi se provjerila kvaliteta slinginga.
  2. Nakon provjere provodi se daljnji porast.

Način fiksiranja elemenata trebao bi isključiti njihov pomak u bilo kojoj fazi ugradnje. Do pouzdane pričvršćivanja (trajnog ili privremenog), proizvod se ne može koristiti kao potpora ostalim konstrukcijskim elementima.

Konkretno djelo

Prema SNiP, za njih treba koristiti smjese pripremljene u skladu sa sljedećim zahtjevima:

parametar vrijednost
Broj agregiranih frakcija s maksimalnom veličinom zrna do 40 mm Najmanje dva (pijeska i ruševina)
Broj agregiranih frakcija s maksimalnom veličinom zrna preko 40 mm Najmanje tri (slomljena kamena frakcija 10-20 mm, slomljena kamena frakcija preko 20 mm, pijesak)
Maksimalna veličina agregata za armiranobetonske konstrukcije Ne više od 2/3 minimalne udaljenosti između elemenata za ojačanje
Maksimalna veličina agregata za ploče Ne više od polovice debljine ploča
Maksimalna veličina agregata za pumpanje betona pomoću betonske crpke Ne više od jedne trećine promjera cjevovoda

Doziranje komponenti betona proizvedenih prema težini. Po volumenu vode za miješanje, mogu se dozirati samo modificirajući aditivi (plasticizers, antifreeze, itd.).

Omjer komponenata određuje se zasebno za svaku šaržu cementa i agregata uz obvezno ispitivanje uzoraka za pokretljivost i čvrstoću.

Zabranjeno je povećati pokretljivost betona uvođenjem vode u nju.

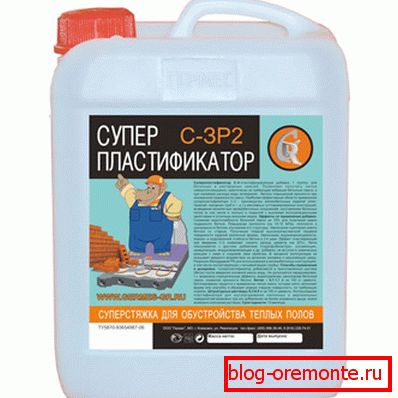

Za dobivanje mobilnih smjesa koriste se plastifikatori.

Prije betoniranja, površine radnih spojeva treba očistiti od prljavštine, prašine, krhotina, mrlja, cementnog filma, snijega i leda. Neposredno prije polaganja betonske površine ispire se vodom i osuši strujanjem zraka. Uputa je povezana sa smanjenjem prianjanja cementa na bazu kada je površina kontaminirana.

Beton je postavljen horizontalnim slojevima iste debljine.

Kada vibracijski vibrator ne bi se trebao osloniti na ojačanje, ugrađene dijelove ili oplate. Duboki vibrator trebao bi potonuti 5-10 cm u prethodno postavljeni sloj i pomicati se u koracima od najviše pola radijusa; površina se pokreće s 10 centimetara preklapajućeg vibracijskog područja.

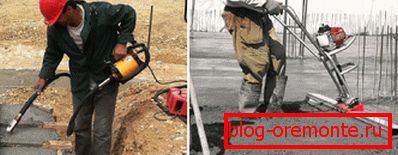

Duboki i površinski vibratori.

Postavljanje sljedećeg sloja betona je dopušteno bilo prije postavljanja prethodnog sloja ili nakon dobivanja čvrstoće od najmanje 1,5 MPa. Ista snaga je neophodna kako bi se beton mogao hodati ili ugraditi oplatu nadsvodnog dijela strukture.

Obrada betona

To može uključivati ​​rezanje ekspanzijskih spojeva, otvora i tehnoloških rupa.

Što preporučuje dokument?

  • Za sav posao, SNiP osigurava korištenje dijamantnih alata. To je prilično prirodno: unatoč činjenici da je cijena vrlo visoka, rezanje armiranog betona s dijamantnim krugovima je jeftinije od istog posla obavljenog konvencionalnim abrazivnim. Razlog je velika razlika u stopama trošenja.

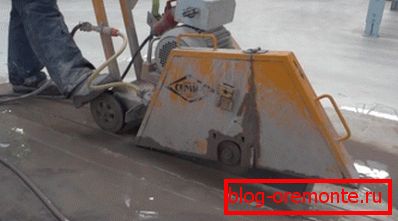

Za rezanje ekspanzijskih spojeva pomoću dijamantnog reznog kotača.

To je korisno: pored toga, dijamantno bušenje rupe u betonu, za razliku od upotrebe pobeditskih bušilica i krunica, čini rubove rupe savršeno ravnim.

  • Alat se hladi s vodom uz dodatak tenzida koji smanjuju gubitak energije kako bi se prevladali trenje.
  • Snaga betona u vrijeme obrade mora doseći najmanje 50% dizajna.

pojačanje

Zavarene spojnice se izrađuju pomoću žičane žice za pletenje. Crijevne rukavice i vijčane spojke dopuštene su za stezanje zglobova.

Poželjno je upotreba proizvoda za pojačanje velikih blokova ili montažnih mreža.

Kod ugradnje armature potrebno je izdržati debljinu zaštitnog sloja betona, čime se sprječava dodir armature atmosferskim zrakom i vodom.

Montažne konstrukcije

Kako dokument regulira ugradnju betonskih i armiranobetonskih konstrukcija predfabriciranog tipa?

  • U općem slučaju, sljedeći sloj višeslojne konstrukcije podignut je ne samo nakon što su kavezi za ojačanje spojeni zavarivanjem, već i nakon monolitizacije šavova i betona koji je specificiran u PPR snazi. Iznimke su posebno navedene u nacrtu.

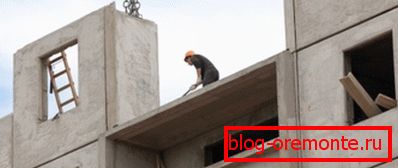

Konstrukcija kućišta panela jedna je od rijetkih izuzetaka. Šavovi su posljednji.
  • Za fiksiranje konstrukcijskog elementa tijekom montaže mogu se koristiti privremeni montažni spojevi. Njihov broj, vrsta i redoslijed primjene ponovo je određen u CPD-u.
  • Za betoniranje šavova nije dopušteno koristiti mort koji je počeo postavljati. Posljedica kršenja ovog pravila je katastrofalno smanjenje čvrstoće montažnog šavova pod kompresijom.
  • Šipke, grede, prstenaste ploče i krovne grede stavljaju se na nosive površine stupova suhim, bez rješenja. Podne ploče su složene na mort; debljina njezinog sloja ne smije prelaziti 20 mm. Površine susjednih ploča poravnavaju se na strani stropa.
  • Pri instalaciji ventilacijskih blokova potrebno je kontrolirati punjenje horizontalnih šavova s ​​otopinom. Odstupanja ne bi trebala ostati.
  • Sanitarne kabine su izložene na brtvama kombinacijom vertikalne osi uspona. Rupa za uspone su zapečaćene nakon crpljenja vrućih i hladnih sustava vode.

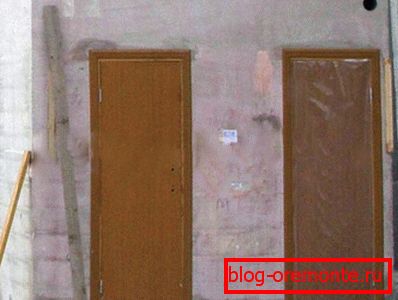

U fotokopiranom vodovodu.
  • Beton na brzo cementiranje portland cementa (M400 grade i iznad) koristi se za monolitije šavova predgotovljenih betonskih konstrukcija. Upotreba akceleratora otvrdnjavanja dopuštena je i čak preporučena. Maksimalna veličina zrna agregata u betonu ne bi smjela premašiti 1/3 minimalnog poprečnog presjeka zgloba i 3/4 minimalne udaljenosti između elemenata za pojačanje.
  • U trenutku uklanjanja oplate, beton bi trebao doseći minimalnu snagu navedenu u projektu.

Napomena: U nedostatku posebnih uputa, uklanjanje se izvodi nakon postizanja 50% nazivne čvrstoće.

  • Tijekom ugradnje zavarenih čeličnih konstrukcijskih elemenata, utjecaj na njih je zabranjen pri niskim temperaturama. Točnije, za čelike s graničnom čvrstoćom od 390 MPa ili manje, donja granična temperatura je -25 ° C, a za čelike s graničnikom od više od 390 MPa, 0 stupnjeva.
U teškim mrazima, čelik je lomljiv.

zaključak

Nadamo se da će informacije koje se nude čitatelju korisne. Video u ovom članku, kao i obično, sadrži dodatne materijale o predmetu koji se raspravlja. Uspjesi u gradnji!
