Uređaj bunara betonskih prstenova: značajke i faze izgradnje

Uobičajena je praksa izgradnja bunara iz betonskih prstena vlastitim rukama, jer se ova metoda smatra najjednostavnijom i najsigurnijom. Moderni proizvodi od betona mogu ubrzati i pojednostaviti mnoge procese, a izgradnja bušotina nije iznimka. Reći ćemo kako izraditi bunar od betonskih prstenova na vašem web mjestu.

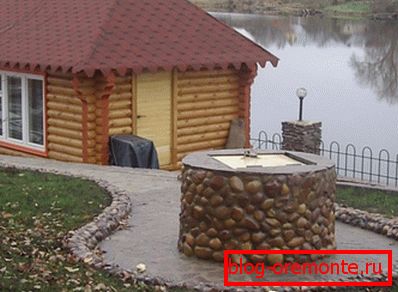

Možete izgraditi i sami.

Pa armiranobetonskih prstena

Značajke bušotina uređaja

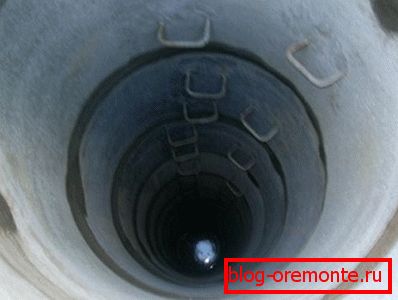

Osovina mora biti pričvršćena zaštitnom konstrukcijom.

Prije nastavka gradnje treba ponoviti teorijske temelje. Prije svega, razmatrati ćemo uređaj za piće iz betonskih prstenova.

Ova hidraulička struktura služi prikupljanju, sakupljanju i pohranjivanju pitke vode koja se nalazi u vodonosnicima tla. Da bi stigli do vodonosnika s pitkom vodom potrebno je uroniti u zemlju na dubinu od nekoliko do nekoliko desetaka metara, ovisno o geološkim značajkama područja.

Drugim riječima, moramo iskopati zemlju na znatnu dubinu, organizirati sustav za filtriranje vode iz nečistoća, glina, čestica prašine, tla i drugih kontaminanata, te izgraditi rezervoar za nakupljanje i skladištenje pročišćene tekućine. Osim toga, potrebno je osigurati stabilnost iskopane rupice, odnosno osigurati ga od klizišta i klizišta tla.

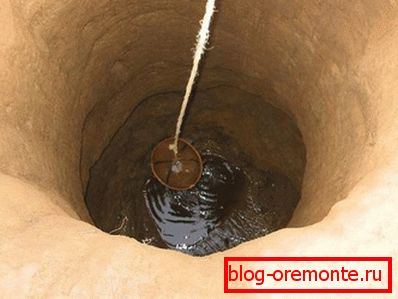

Pa bez kućišta - bezestezna i čak opasna za zdravlje.

Konačno, moramo zaštititi naš rezervoar od oborina, kanalizacije, raznih emisija vode iz industrije koje nisu prikladne za pijenje vodonosnika, kao i kanalizaciju iz kanalizacije.

Svi ti ciljevi mogu se postići izgradnjom prilično jednostavne strukture koja se sastoji od tri glavna dijela:

  1. dobro KABINA, Ovo je iznadzemlji gornji dio strukture, koji služi za olakšavanje podizanja vode iz dubine, kao i za zaštitu estuarija od ulaza u sediment i kanalizaciju. Sadrži podizna vrata, krov ili prolio, slijepo područje, glineni dvorac i razne pogodnosti - klupe, stolovi, vrata, rezervni kante;
  2. Mine shaft, To je podzemni prostor između vrha i donjeg dijela, gdje se akumulira voda, kroz koju se voda podiže i prevozi do potrošača. Sastoji se od kućišta koja štiti rudnik od klizišta i također ne dopušta neželjenu tekućinu da prodre i zagađuje opskrbu pitkom vodom;
  3. Ulazni dio vode, To je isti spremnik gdje se akumulira i pohranjuje voda, kao i filtriranje i taloženje. Sastoji se od donjeg dijela kućišta, donjeg filtra, ponekad ima dodatni spremnik za povećanje volumena zaliha.

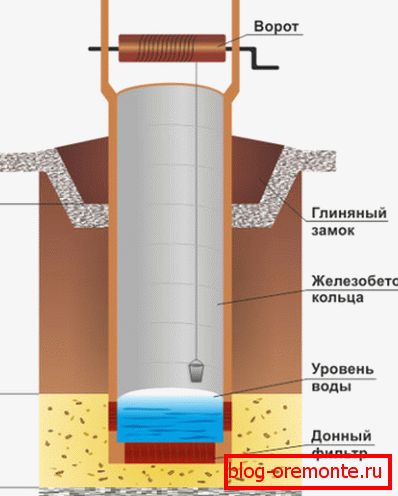

Uređaj s malim vratilom.

Obratite pažnju! Sva tri dijela dizajna jednako su neophodni, pa su izgrađena s posebnom odgovornošću i skrbi. Kvaliteta pitke vode, a time i vaše zdravlje, ovisit će o stupnju obavljenog posla i korištenim materijalima.

Kapica je obično ukrašena drvom, kamenom, žbukom i drugim materijalima. Iznad usta, krov se postavlja u obliku kuka, četverostranog ili običnog krova na stalcima na koje se montira cilindrična vrata s ručkom. Između vanjskog zida vrha izrađuju se glineni dvorac i slijepo područje za preusmjeravanje kišnice.

Ogolovok ili povišen dio bušotine.

Bačva bušotine nužno je ojačana strukturom zvanom kućište. To je vertikalna konstrukcija cilindričnog ili pravokutnog oblika, koja ne dopušta da zidovi prtljažnika padaju ili padaju, a također blokiraju neželjene vodonosnike. Za gradnju kućišta koriste se drvene kuće, cigle, kamen, čvrsti beton, armirani betonski prstenovi za bušotinu i druge materijale.

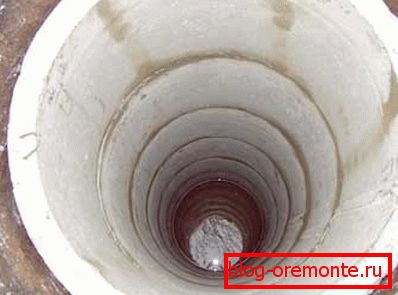

Na fotografiji - moja osovina, okružena betonskim prstenovima.

Ulazni dio vode je jedan ili nekoliko nižih prstena ili donji dio kućišta, koji je ispod maksimalne statičke razine vode i koristi se za prijam i pohranu vlage koja dolazi iz zemlje. Svakako treba imati filter u obliku sloja pijeska i slomljenog kamena na dnu ili u obliku perforata u zidovima strukture kućišta.

Prijemni dio je od tri vrste:

  1. Nedovoljna (nepotpuna) je najjednostavniji dizajn u kojem kućište ne doseže nepropusnu temeljnu formaciju i voda ulazi u spremnik s donje strane. Razlikuje se u manjoj količini rezervi vode, međutim, za jednu obitelj s podružnicom ovog volumena, u pravilu postoji dovoljno;
  2. Savršen (kompletan) je složeniji dizajn, u kojem se kućište nalazi na vodonepropusnoj formaciji. Ovdje se povećava volumen dijela za skladištenje, a voda teče kroz zidove stupca, u kojem se provodi perforacija u te svrhe. Instalacija komplicira dijamantno bušenje rupa u betonu i potrebu za probijanje u vodonosnik;
  3. Savršeno s bušilicom. Ono se razlikuje od prethodnog, tako da je prisutnost šupljine u vodootpornoj stijeni za 1 - 1,5 m kako bi se povećala količina pohranjene vode. To je najsloženija vrsta vodonosnog dijela bušotine, jer uključuje razvoj čvrstih stijena, prolaz vodonosnika, a koristi se u slučajevima povećanog intenziteta unošenja i potrošnje vode.

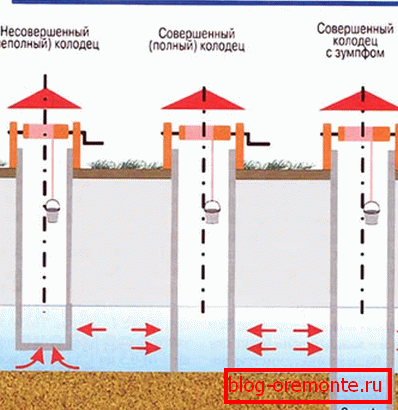

Vrste unosa vode.

Obratite pažnju! Za kućanstvo i obične kućanske potrebe jedne obitelji od 4 do 5 osoba je prilično nesavršena bušotina bez šupljina i depresije, štoviše, ova vrsta strukture jednostavnija je u dizajnu i prikladnija za izradu sebe.

Odabir materijala

Betonski prstenovi su prikazani u različitim veličinama i oblicima krajeva.

Za izgradnju bušotine potrebno je odabrati visokokvalitetne materijale za kućište osovine. Potrebna nam je konkretna dobra hidrauličkog inženjerstva ili visokokvalitetnog betona s visokom gustoćom, drugim riječima, teškim betonom.

U pravilu, zidni prstenovi izrađeni prema GOST 8020-90 odgovaraju takvim zahtjevima. Najprikladniji i prihvatljiviji u pogledu veličine i težine proizvoda s oznakom COP 10-9, gdje slova označavaju kraticu riječi "zidni prsten", a brojevi označavaju dimenzije dijela u decimetrima, prvi broj koji označava unutarnji promjer prstena, visina.

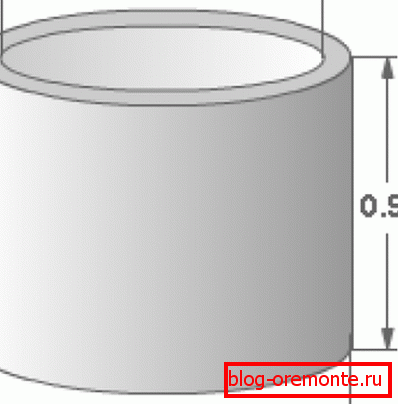

Parametri prstenova KS 10-9.

Debljina stijenke COP 10-9 je 160 mm, a volumen je približno jednak 700 litara. Krajevi proizvoda mogu biti glatki i mogu imati bravu u obliku prirubnice. Na krajevima također postoje montažni prsteni za koje možete podići i premjestiti proizvod.

Obratite pažnju! Cijena prstenova s ​​bravama je nešto veća, a različiti su mišljenja o njihovoj nužnosti i prednostima: neki stručnjaci sumnjaju u sposobnost takve brave da izdrži opterećenje od više tona koja proizlazi iz naginjanja ili pomicanja tla.

Izgleda poput zatvaranja prirubnice na kraju proizvoda.

Također treba imati na umu da bravice niske kakvoće kompliciraju ugradnju, možda je potrebno izrezati armiranobeton s dijamantnim krugovima i drugu obradu nesukladnih dijelova.

Pa, gradnja

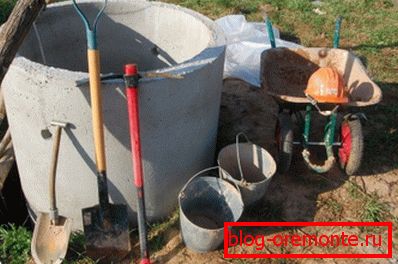

Za rad trebate skup jednostavnih alata.

Za one koji žele izgraditi samostalno, sastavili smo korak-po-korak upute:

  1. Na odabranom mjestu, oni kopaju okrugla rupa 1,5 metara dubine i 1,3-1,5 metara u promjeru. Dno jame se izravnava i čisti od zemlje;

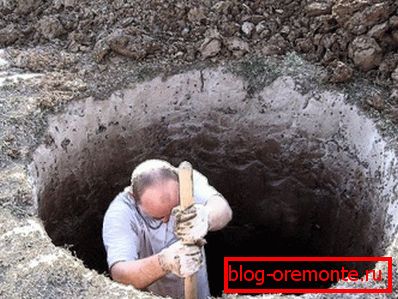

Kvare pola metra.
  1. Ispod jame postavljen je stativ s podiznom podiznom platformom ili vitlom, na čijem kraju je obješen užad s četiri kuke;
Iznad jame postavite stativ s mehanizmom za podizanje.
  1. Prsten se kotrlja do ruba jame i zakače na kuke od montažnih prstenova, podignutih i spuštenih na dno. Preporučljivo je postaviti ga vodoravno. Drugi prsten odmah je postavljen na nju, nakon što je stražnjica razmazana cementnim mortom;

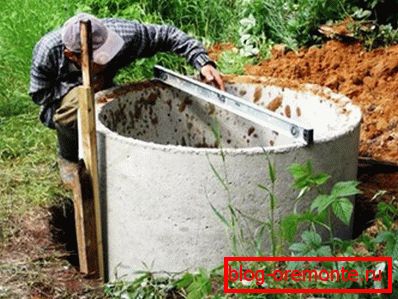

Prstenovi su postavljeni vodoravno i ravnomjerno.
  1. Jedan radnik spušta se na dno i počinje potkopati tlo ispod donjeg kraja donjeg prstena, skupljajući ga u kantu. Pomoćnik podiže kante i izlije zemlju, daje alat za razvoj tla - otpad, kolač, pokupiti, itd.;

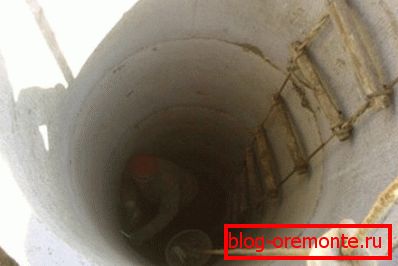

Započnemo potkopati tlo ispod stupca.
  1. Kada su prsteni pali ispod razine tla, oni okreću sljedeći dio i postavljaju ga na stup;

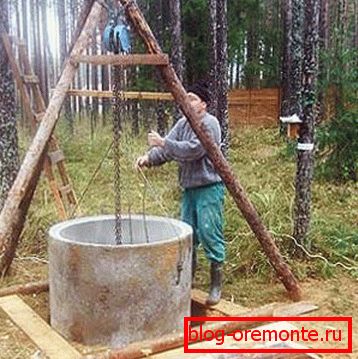

Nastavljamo graditi kolonu dok se spušta.
  1. Kada se stupac spusti, tako da je voda počela aktivno ući, crijevo se spušta do dna i voda se ispušta s površinskom pumpom, dok nastavlja kopati. Potrebno je probiti u vodonosnik najmanje jedan metar - jedan i pol;

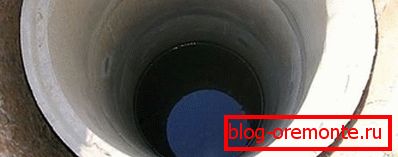

Ako je voda nestala, ispumpavamo je s pumpom i nastavljamo kopati.
  1. Zatim se na dnu nanosi sloj vodonepropusne glinene gline, koji se stisne i zglobovi se pokreću cementnom žbukom uz dodatak tekućeg stakla ili drugog brtvila za betonske površine. Prstenovi su spojeni čeličnim spojnicama ili pločama obloženim anti-korozijskom bojom;

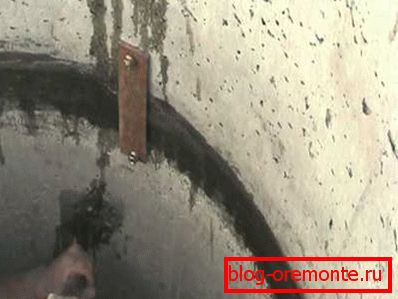

Pečamo šavove i spojimo dijelove s pločicama.
  1. Nakon stvrdnjavanja šavova, gline su iskopane, a na dnu je položeno drveni štit s mnoštvom proreza na koje su isprani pijesak i šljunak položeni slojevima od 30-40 cm;

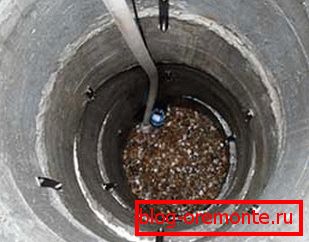

Na dnu smo uliti sloj pijeska i ruševina.
  1. Kada se voda privuče na statičku razinu, ispušta se sve dok nije čista i čista;
Ispušite mutnu vodu dok se ne pojavi stabilna prozirna tekućina.
  1. Na kraju se gradi nadstrešnica, glava je završena i konstruiran je mehanizam za podizanje. Glineni dvorac je napravljen oko antenskog dijela. Slijepe površine mogu se graditi tek nakon potpunog skupljanja tla - za 2 - 3 godine.
Rad je završen glavom za poboljšanje.

Obratite pažnju! Pridržavajte se sigurnosnih mjera, ne radite sami, koristite kacigu, zaštitne naočale i rukavice, pratite razinu plina u rudniku uz svijeću ili analizator. Dok radite na dnu ljestvice treba spustiti.

zaključak

Preporučljivo je koristiti betonske prstenove za izgradnju pitke vode, budući da je ova tehnologija najsigurnija i najlakša za izvođenje. Za bolje razumijevanje tehnologije pogledajte videozapis u ovom članku i pročitajte materijale na našoj web stranici.
